HPE Edgeline EL300

توضح هذه المقالة جهاز HPE Edgeline EL300 لأجهزة استشعار OT.

إشعار

إن الأجهزة القديمة معتمدة لكن لا تُعرض حالياً بصفتها أجهزة مسبقة التكوين.

خاصية الجهاز التفاصيل
ملف تعريف الجهاز L100
اداء الحد الأقصى للنطاق الترددي: 100 ميغابت في الثانية
الحد الأقصى للأجهزة: 800
المواصفات المادية التركيب: مجموعة أدوات التركيب، قضيب Din
المنافذ: 5x RJ45
الحالة مدعوم، لا يتوفر تكوين مسبق

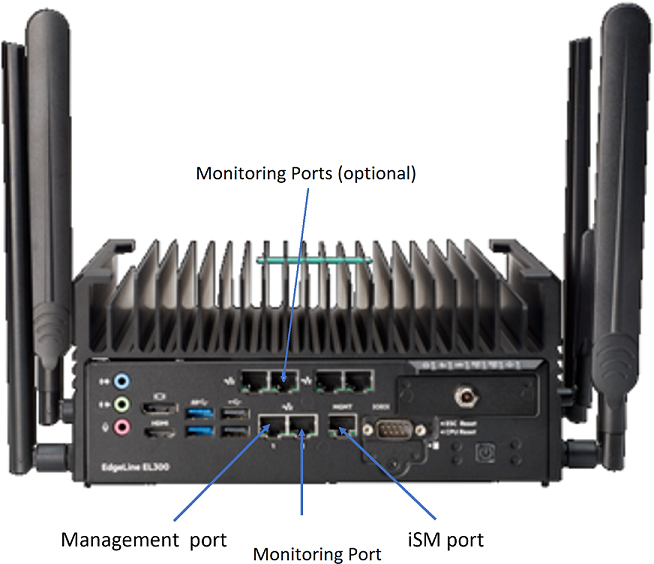

تعرض الصورة الآتية طريقة اللوحة الخلفية لجهاز HPE Edgeline EL300.

صورة للوحة الخلفية لجهاز EL300.

المواصفات

المكون المواصفات الفنية
الإنشاء مًصمم بالألمنيوم، بدون مروحة، ومقاوم للغبار
الأبعاد (الارتفاع × العرض × العمق) الطول 200.5 ملم (7.9 بوصات)، العرض 232 ملم (9.14 بوصات) العمق 100 ملم (3.9 بوصات)
الوزن 4.91 كجم (10.83 أرطال)
CPU Intel Core i7-8650U (1.9 غيغاهرتز/4-core/15W)
مجموعة شرائح Intel® Q170 مركز وحدة تحكم النظام الأساسي
الذاكرة 8 جيجابايت DDR4 2133 ميغاهرتز واسعة درجة الحرارة SODIMM
التخزين 256 جيجابايت، مرفق تقنية متقدمة تسلسلية (SATA) 6 جيجابايت، قراءة مكثفة، بحجم M.2 2242، وضمان 3 سنوات، تدعم نطاق واسع من درجات الحرارة، محرك أقراص ذو الحالة الصلبة (SSD)
وحدة التحكم في الشبكة 6× منافذ إيثرنت غيغابت ذات Intel® I219
الوصول إلى الجهاز 4 USB: جبهتان؛ خلفيتان؛ 1 داخلي
محوّل طاقة 250 فولت/10أمبير
التركيب مجموعة أدوات تركيب قضيب المعهد الألماني للتوحيد القياسي Din
درجة حرارة التشغيل 0 درجة مئوية إلى +70درجة مئوية
الرطوبة 10٪~90٪، غير مكثف
الاهتزاز 0.3 غرام من 10 هرتز إلى 300 هرتز، 15 دقيقة لكل محور - قضيب Din
الصدمات 10جيجا 10 ملّي ثانية، نصف جيب الزاوية، ثلاثة لكل محور على حدة. (ذبذبة إيجابية وسلبية على حد سواء) – قضيب Din

HPE Edgeline EL300 - فاتورة المواد

المنتج ‏‏الوصف
P25828-B21 HPE Edgeline EL300 v2 Converged Edge System
P25828-B21 B19 HPE EL300 v2 Converged Edge System
P25833-B21 Intel Core i7-8650U (1.9GHz/4-core/15W) FIO Basic Processor Kit for HPE Edgeline EL300
P09176-B21 مجموعة أدوات FIO مزدوجة الرتبة للذاكرة المسجلة x8 DDR4-2666 SODIMM WT CAS-19-19-19 بسعة 8 جيجابايت (1×8 جيجابايت) لجهاز HPE Edgeline
P09188-B21 محرك أقراص ذو حالة صلبة SATA يدعم نطاق واسع من درجات الحرارة بحجم M.2 2242 ذو قراءة مكثفة من الجيل السادس بسعة 256 جيجابايت وبضمان 3 سنوات لجهاز HPE Edgeline
P04054-B21 HPE Edgeline EL300 SFF to M.2 Enablement Kit
P08120-B21 HPE Edgeline EL300 12VDC FIO Transfer Board
P08641-B21 HPE Edgeline EL300 80W 12VDC Power Supply
AF564A سلك طاقة 250 فولت وبتيار 10 أمبير وبطول 1.83 متر لجهاز HPE C13 - SI-32 IL
P25835-B21 HPE EL300 v2 FIO Carrier Board
R1P49AAE جهاز HPE EL300 مُرخص للاستخدام الإلكتروني من معهد إدارة التوريدات بقاعدة بيانات المنتجات الموحدة لبروتوكول Sup_Upd E-LTU على مدار 24x7 وبضمان 3 سنوات
P08018-B21 اختياري HPE Edgeline EL300 Low Profile Bracket Kit
P08019-B21 اختياري HPE Edgeline EL300 DIN Rail Mount Kit
P08020-B21 اختياري HPE Edgeline EL300 Wall Mount Kit
P03456-B21 اختياري البطاقة الفرعية TSN FIO رباعية المنفذ بسعة 1 جيجابايت لجهاز HPE Edgeline

تثبيت جهاز HPE EdgeLine 300

يصف هذا القسم كيفية تثبيت برنامج Defender for IoT على جهاز HPE EdgeLine 300.

يتضمن التثبيت:

  • تمكين الوصول عن بعد
  • تكوين إعدادات نظام الإدخال والإخراج الأساسي (BIOS)
  • تثبيت برنامج Defender for IoT

يُقدم مستخدم إداري افتراضي. نوصي بتغيير كلمة المرور خلال تكوين الشبكة.

إشعار

إجراءات التثبيت ذات صلة فقط إذا كنت بحاجة إلى إعادة تثبيت البرامج على جهاز تم تكوينه مسبقا أو إذا اشتريت أجهزتك الخاصة وقمت بتكوين الجهاز بنفسك.

تمكين الوصول عن بعد

  1. أدخل عنوان IP الخاص بمعهد إدارة التوريدات iSM في مستعرض الويب الخاص بك.

  2. سجل الدخول باستخدام اسم المستخدم وكلمة المرور الافتراضيين الموجودين على جهازك.

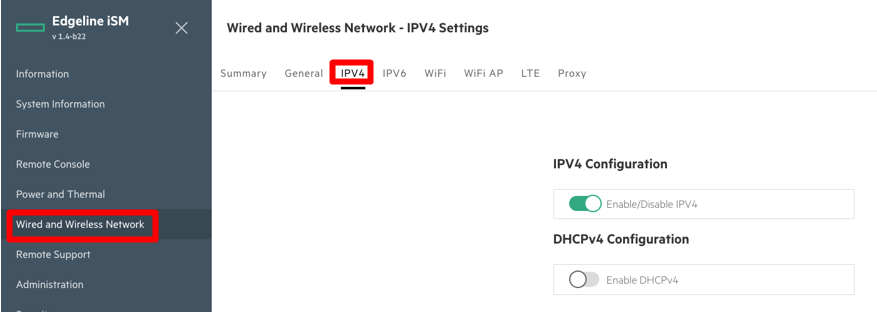

  3. انتقل إلى Wired and Wireless Network>IPV4

    لقطة شاشة توضح شاشة الشبكات السلكية واللاسلكية.

  4. أوقف تبديل خيار بروتوكول التكوين الديناميكي للمضيف.

  5. كوّن عناوين IPv4 على النحو التالي:

    • عنوان IPV4: 192.168.1.125
    • قناع الشبكة الفرعية لـ IPV4: 255.255.255.0
    • بوابة IPV4: 192.168.1.1

  6. حدد تطبيق.

  7. تسجيل الخروج وإعادة تشغيل الجهاز.

تكوين نظام الإدخال والإخراج الأساسي (BIOS)

يصف هذا الإجراء كيفية تحديث تكوين HPE BIOS لتوزيع OT.

لتكوين نظام الإدخال والإخراج الأساسي (BIOS):

  1. شغل الجهاز، واضغط F9 لإدخال نظام الإدخال والإخراج الأساسي (BIOS).

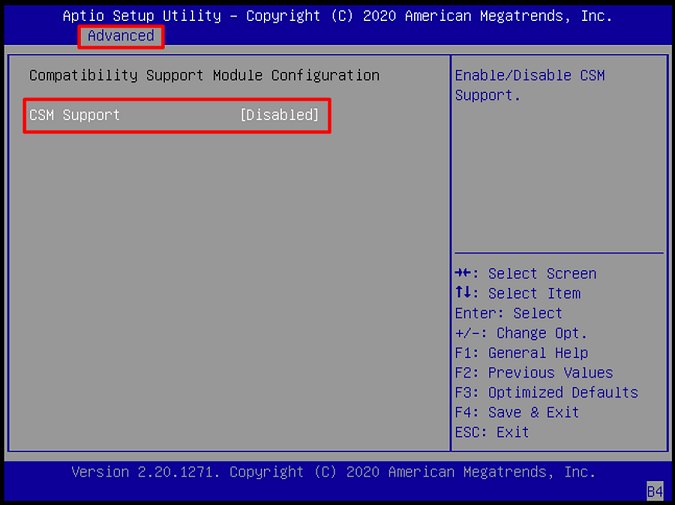

  2. حدد Advanced، ومرر إلى أسفل وصولاً إلى دعم CSM.

    لقطة شاشة تعرض قائمة دعم CSM

  3. اضغط Enter لتمكين دعم CSM.

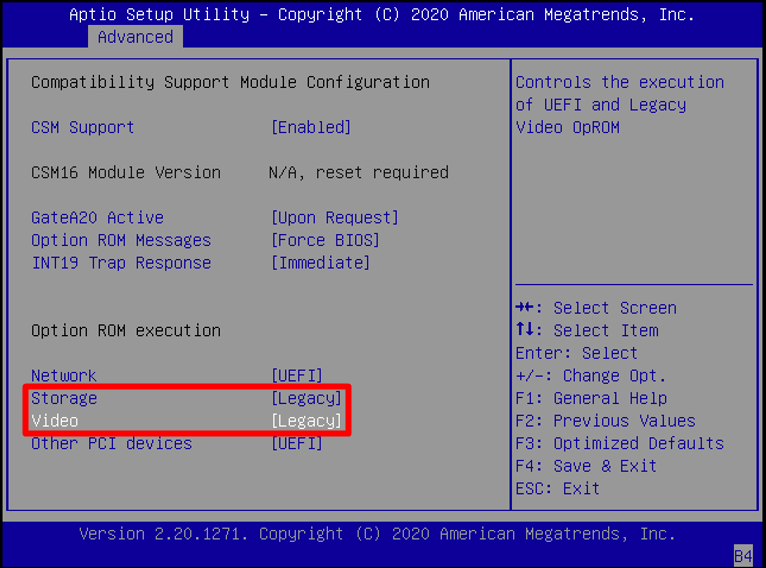

  4. انتقل إلى Storage، واضغط +/- لتغييره إلى قديم.

  5. انتقل إلى Video، واضغط +/- لتغييره إلى قديم.

    لقطة شاشة تعرض خيارات التخزين والفيديو.

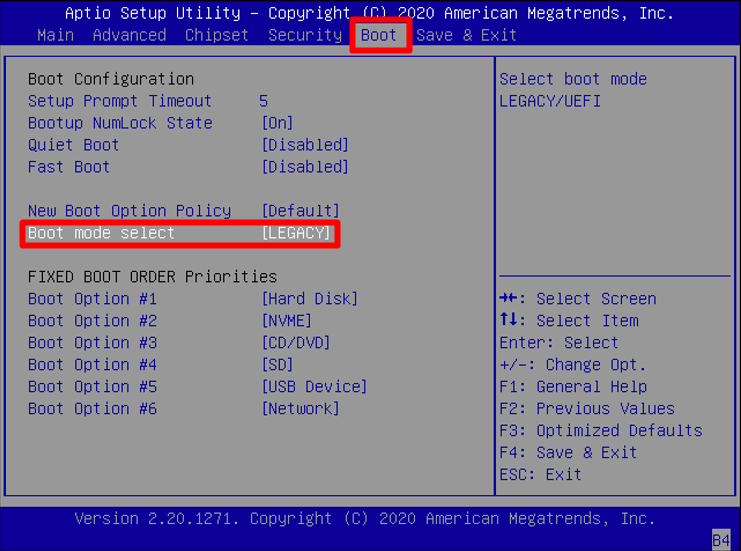

  6. انتقل إلى Boot>Boot mode select.

  7. اضغط +/- لتغييره إلى قديم.

    لقطة شاشة لوضع Boot

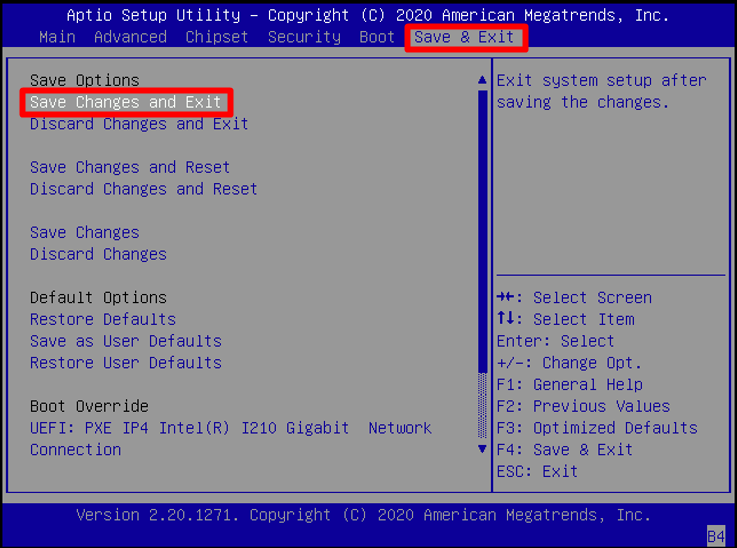

  8. انتقل إلى حفظ وخروج.

  9. حدد Save Changes and Exit.

    لقطة شاشة لحفظ التغييرات وخيار الإنهاء.

  10. حدد Yes، وسيُعاد تشغيل الجهاز.

  11. اضغط F11 لإدخال Boot Menu.

  12. حدد الجهاز الذي يحتوي على صورة أداة الاستشعار. إما DVD أو USB.

  13. تابع عن طريق تثبيت برنامج Defender for IoT الخاص بك. لمزيد من المعلومات، راجع Defender for IoT software Installation.

الخطوات التالية

تابع فهم مُتطلبات النظام للأجهزة الفعلية أو الظاهرية. لمزيد من المعلومات، راجع ما هي الأجهزة التي أحتاج إليها؟.
