Platí pro: Azure Local 2311.2 a novější
Tento článek popisuje aspekty fyzické sítě (prostředky infrastruktury) a požadavky na Azure Local, zejména pro síťové přepínače.
Poznámka:
Požadavky na budoucí verze Azure Local se můžou změnit.
Síťové přepínače pro Azure Local
Microsoft testuje Azure Local podle standardů a protokolů identifikovaných v části Požadavky na síťový přepínač. I když Microsoft necertifikuje síťové přepínače, pracujeme s dodavateli na identifikaci zařízení, která podporují Azure Local požadavky.
Důležité
Jiné síťové přepínače, které používají technologie a protokoly, které tu nejsou uvedené, sice můžou fungovat, ale Microsoft nezaručuje, že pracují s Azure Local. Microsoft nemusí pomoct při řešení potíží, ke kterým dochází.
Při nákupu síťových přepínačů se obraťte na dodavatele přepínače a ujistěte se, že zařízení splňují požadavky Azure Local pro vaše zadané typy rolí. Následující dodavatelé (v abecedním pořadí) potvrdí, že jejich přepínače podporují Azure Local požadavky:
Ověřené síťové přepínače podle dodavatele
Pokud chcete zobrazit ověřené přepínače pro každý typ místního provozu Azure, vyberte a rozbalte dodavatele v následujícím seznamu. Tyto klasifikace sítě najdete tady.
Pokud váš přepínač není zahrnutý, obraťte se na dodavatele přepínače a ujistěte se, že váš model přepínače a verze operačního systému přepínače podporují požadavky v další části.
Důležité
Tyto seznamy aktualizujeme tak, jak informujeme o změnách dodavatelů síťových přepínačů.
Alcatel-Lucent
24H2
| Vzor | Firmware (vestavěný software) | Vedení | Storage | Výpočet (Standard) | Compute (SDN) |
|---|---|---|---|---|---|
|
OmniSwitch 6900 (10, 25, 100, 400 GbE) |
AOS verze 8.10R4 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
OmniSwitch 6920 (10, 25, 100, 400 GbE) |
AOS verze 8.10R4 nebo novější | ✓ | ✓ | ✓ | ✓ |
Poznámka:
RDMA hosta vyžaduje výpočetní prostředky (Standard) i úložiště.
23H2
| Vzor | Firmware (vestavěný software) | Vedení | Storage | Výpočet (Standard) | Compute (SDN) |
|---|---|---|---|---|---|
|
OmniSwitch 6900 (10, 25, 100, 400 GbE) |
AOS verze 8.10R4 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
OmniSwitch 6920 (10, 25, 100, 400 GbE) |
AOS verze 8.10R4 nebo novější | ✓ | ✓ | ✓ | ✓ |
Poznámka:
RDMA hosta vyžaduje výpočetní prostředky (Standard) i úložiště.
Arista
24H2
| Vzor | Firmware (vestavěný software) | Vedení | Storage | Výpočet (Standard) | Compute (SDN) |
|---|---|---|---|---|---|
|
Řada 7050X3 (10, 25, 100, 400 GbE) |
EOS verze 4.26.2F nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada 7060X (10, 25, 100 GbE) |
EOS verze 4.26.2F nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada 7260X3 (10, 25, 100 GbE) |
EOS verze 4.26.2F nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada 7280R (10, 25, 100 GbE) |
EOS verze 4.26.2F nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada 7280R3 (10, 25, 100, 400 GbE) |
EOS verze 4.26.2F nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada 7060X4 (10, 25, 100, 400 GbE) |
EOS verze 4.26.2F nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada CX 10040 (10, 100, 400 GbE) |
AOS CX verze 10.16.1020 nebo novější | ✓ | ✓ | ✓ | ✓ |
Poznámka:
RDMA hosta vyžaduje výpočetní prostředky (Standard) i úložiště.
23H2
| Vzor | Firmware (vestavěný software) | Vedení | Storage | Výpočet (Standard) | Compute (SDN) |
|---|---|---|---|---|---|
|
Řada 7050X3 (10, 25, 100, 400 GbE) |
EOS verze 4.26.2F nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada 7060X (10, 25, 100 GbE) |
EOS verze 4.26.2F nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada 7260X3 (10, 25, 100 GbE) |
EOS verze 4.26.2F nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada 7280R (10, 25, 100 GbE) |
EOS verze 4.26.2F nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada 7280R3 (10, 25, 100, 400 GbE) |
EOS verze 4.26.2F nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada 7060X4 (10, 25, 100, 400 GbE) |
EOS verze 4.26.2F nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada CX 10040 (10, 100, 400 GbE) |
AOS CX verze 10.16.1020 nebo novější | ✓ | ✓ | ✓ | ✓ |
Poznámka:
RDMA hosta vyžaduje výpočetní prostředky (Standard) i úložiště.
Aruba
24H2
| Vzor | Firmware (vestavěný software) | Vedení | Storage | Výpočet (Standard) | Compute (SDN) |
|---|---|---|---|---|---|
|
Řada CX 8100 (10 GbE) |
AOS CX verze 10.12.0006 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada CX 8325 (10, 25, 100 GbE) |
AOS CX verze 10.11.1010 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada CX 8325H (10, 25, 40, 100 GbE) |
AOS CX verze 10.15.1005 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada CX 8325P (40, 100 GbE) |
AOS CX verze 10.15.0005 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada CX 8360 (10, 25 GbE) |
AOS CX verze 10.11.1010 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada CX 10000 (10, 25 GbE) |
AOS CX verze 10.11.1010 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada CX 9300 (100, 400 GbE) |
AOS CX verze 10.11.1010 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada CX 9300S (10, 25, 100, 400 GbE) |
AOS CX verze 10.14.1000 nebo novější | ✓ | ✓ | ✓ | ✓ |
Poznámka:
RDMA hosta vyžaduje výpočetní prostředky (Standard) i úložiště.
23H2
| Vzor | Firmware (vestavěný software) | Vedení | Storage | Výpočet (Standard) | Compute (SDN) |
|---|---|---|---|---|---|
|
Řada CX 8100 (10 GbE) |
AOS CX verze 10.12.0006 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada CX 8325 (10, 25, 100 GbE) |
AOS CX verze 10.11.1010 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada CX 8325H (10, 25, 40, 100 GbE) |
AOS CX verze 10.15.1005 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada CX 8325P (40, 100 GbE) |
AOS CX verze 10.15.0005 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada CX 8360 (10, 25 GbE) |
AOS CX verze 10.11.1010 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada CX 10000 (10, 25 GbE) |
AOS CX verze 10.11.1010 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada CX 9300 (100, 400 GbE) |
AOS CX verze 10.11.1010 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada CX 9300S (10, 25, 100, 400 GbE) |
AOS CX verze 10.14.1000 nebo novější | ✓ | ✓ | ✓ | ✓ |
Poznámka:
RDMA hosta vyžaduje výpočetní prostředky (Standard) i úložiště.
Cisco
24H2
| Vzor | Firmware (vestavěný software) | Vedení | Storage | Výpočet (Standard) | Compute (SDN) |
|---|---|---|---|---|---|
|
Nexus 9300-EX (10, 25 GbE) |
NX-OS 10.3(2)F nebo novější, ACI 6.0.3e nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Nexus 9300-FX (10, 25 GbE) |
NX-OS 10.3(2)F nebo novější, ACI 6.0.3e nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Nexus 9300-FX2 (10, 25, 100 GbE) |
NX-OS 10.3(2)F nebo novější, ACI 6.0.3e nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Nexus 9300-FX3 (10, 25 GbE) |
NX-OS 10.3(2)F nebo novější, ACI 6.0.3e nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Nexus 9300-GX (100, 400 GbE) |
NX-OS 10.3(2)F nebo novější, ACI 6.0.3e nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Nexus 9300-GX2 (100, 400 GbE) |
NX-OS 10.3(2)F nebo novější, ACI 6.0.3e nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Nexus 9332D-H2R (100, 400 GbE) |
NX-OS 10.4(1) nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Nexus 9300-H1 (10, 25 GbE) |
NX-OS 10.4(2) nebo novější | ✓ | ✓ | ✓ | ✓ |
Poznámka:
RDMA hosta vyžaduje výpočetní prostředky (Standard) i úložiště.
23H2
| Vzor | Firmware (vestavěný software) | Vedení | Storage | Výpočet (Standard) | Compute (SDN) |
|---|---|---|---|---|---|
|
Nexus 9300-EX (10, 25 GbE) |
NX-OS 10.3(2)F nebo novější, ACI 6.0.3e nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Nexus 9300-FX (10, 25 GbE) |
NX-OS 10.3(2)F nebo novější, ACI 6.0.3e nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Nexus 9300-FX2 (10, 25, 100 GbE) |
NX-OS 10.3(2)F nebo novější, ACI 6.0.3e nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Nexus 9300-FX3 (10, 25 GbE) |
NX-OS 10.3(2)F nebo novější, ACI 6.0.3e nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Nexus 9300-GX (100, 400 GbE) |
NX-OS 10.3(2)F nebo novější, ACI 6.0.3e nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Nexus 9300-GX2 (100, 400 GbE) |
NX-OS 10.3(2)F nebo novější, ACI 6.0.3e nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Nexus 9332D-H2R (100, 400 GbE) |
NX-OS 10.4(1) nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Nexus 9300-H1 (10, 25 GbE) |
NX-OS 10.4(2) nebo novější | ✓ | ✓ | ✓ | ✓ |
Poznámka:
RDMA hosta vyžaduje výpočetní prostředky (Standard) i úložiště.
Dell
24H2
| Vzor | Firmware (vestavěný software) | Vedení | Storage | Výpočet (Standard) | Compute (SDN) |
|---|---|---|---|---|---|
|
Řada S41xx (10 GbE) |
SmartFabric OS10.5.4 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada S52xx (10, 25, 100 GbE) |
SmartFabric OS10.5.4 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada S54xx (25, 100 GbE) |
SmartFabric OS10.5.4 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
S5232F (10, 25, 100 GbE) |
SONiC 4.5.0 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
S5248F (10, 25, 100 GbE) |
SONiC 4.5.0 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
S5296F (10, 25, 100 GbE) |
SONiC 4.5.0 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
S5448F (25, 100 GbE) |
SONiC 4.5.0 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Z9432F (10, 25, 100, 400 GbE) |
SONiC 4.5.0 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Z9664F (10, 25, 100, 400 GbE) |
SONiC 4.5.0 nebo novější | ✓ | ✓ | ✓ | ✓ |
Poznámka:
RDMA hosta vyžaduje výpočetní prostředky (Standard) i úložiště.
23H2
| Vzor | Firmware (vestavěný software) | Vedení | Storage | Výpočet (Standard) | Compute (SDN) |
|---|---|---|---|---|---|
|
Řada S41xx (10 GbE) |
SmartFabric OS10.5.4 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada S52xx (10, 25, 100 GbE) |
SmartFabric OS10.5.4 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada S54xx (25, 100 GbE) |
SmartFabric OS10.5.4 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
S5232F (10, 25, 100 GbE) |
SONiC 4.5.0 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
S5248F (10, 25, 100 GbE) |
SONiC 4.5.0 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
S5296F (10, 25, 100 GbE) |
SONiC 4.5.0 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
S5448F (25, 100 GbE) |
SONiC 4.5.0 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Z9432F (10, 25, 100, 400 GbE) |
SONiC 4.5.0 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Z9664F (10, 25, 100, 400 GbE) |
SONiC 4.5.0 nebo novější | ✓ | ✓ | ✓ | ✓ |
Poznámka:
RDMA hosta vyžaduje výpočetní prostředky (Standard) i úložiště.
Extrémní sítě
24H2
| Vzor | Firmware (vestavěný software) | Vedení | Storage | Výpočet (Standard) | Compute (SDN) |
|---|---|---|---|---|---|
|
Řada 5420 (1, 10, 25 GbE) |
Verze 33.5.1 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada 5720 (10, 25, 100 GbE) |
Verze 33.5.1 nebo novější | ✓ | ✓ | ✓ | ✓ |
Poznámka:
RDMA hosta vyžaduje výpočetní prostředky (Standard) i úložiště.
23H2
| Vzor | Firmware (vestavěný software) | Vedení | Storage | Výpočet (Standard) | Compute (SDN) |
|---|---|---|---|---|---|
|
Řada 5420 (1, 10, 25 GbE) |
Verze 33.5.1 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada 5720 (10, 25, 100 GbE) |
Verze 33.5.1 nebo novější | ✓ | ✓ | ✓ | ✓ |
Poznámka:
RDMA hosta vyžaduje výpočetní prostředky (Standard) i úložiště.
HPE
24H2
| Vzor | Firmware (vestavěný software) | Vedení | Storage | Výpočet (Standard) | Compute (SDN) |
|---|---|---|---|---|---|
|
Řada 5944 (10, 100 GbE) |
Comware 7 verze R6710 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada 5945 (10, 25, 100 GbE) |
Comware 7 verze R6710 nebo novější | ✓ | ✓ | ✓ | ✓ |
Poznámka:
RDMA hosta vyžaduje výpočetní prostředky (Standard) i úložiště.
23H2
| Vzor | Firmware (vestavěný software) | Vedení | Storage | Výpočet (Standard) | Compute (SDN) |
|---|---|---|---|---|---|
|
Řada 5944 (10, 100 GbE) |
Comware 7 verze R6710 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
Řada 5945 (10, 25, 100 GbE) |
Comware 7 verze R6710 nebo novější | ✓ | ✓ | ✓ | ✓ |
Poznámka:
RDMA hosta vyžaduje výpočetní prostředky (Standard) i úložiště.
Juniper
24H2
| Vzor | Firmware (vestavěný software) | Vedení | Storage | Výpočet (Standard) | Compute (SDN) |
|---|---|---|---|---|---|
|
řada QFX5220 (100, 400 GbE) |
Junos 20.2R3-S2 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
řada QFX5210 (25, 100 GbE) |
Junos 23.4R2-S4.11 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
řada QFX5200 (10, 25, 100 GbE) |
Junos 23.4R2-S4.11 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
řada QFX5130 (400 GbE) |
Junos 20.2R3-S2 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
řada QFX5120 (10, 25, 100 GbE) |
Junos 23.4R2-S4.11 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
řada QFX5110 (10 GbE) |
Junos 23.4R2-S4.11 nebo novější | ✓ | ✓ | ✓ | ✓ |
Poznámka:
RDMA hosta vyžaduje výpočetní prostředky (Standard) i úložiště.
23H2
| Vzor | Firmware (vestavěný software) | Vedení | Storage | Výpočet (Standard) | Compute (SDN) |
|---|---|---|---|---|---|
|
řada QFX5220 (100, 400 GbE) |
Junos 20.2R3-S2 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
řada QFX5210 (25, 100 GbE) |
Junos 23.4R2-S4.11 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
řada QFX5200 (10, 25, 100 GbE) |
Junos 23.4R2.13 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
řada QFX5130 (400 GbE) |
Junos 20.2R3-S2 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
řada QFX5120 (10, 25, 100 GbE) |
Junos 23.4R2.13 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
řada QFX5110 (10 GbE) |
Junos 23.4R2-S4.11 nebo novější | ✓ | ✓ | ✓ | ✓ |
Poznámka:
RDMA hosta vyžaduje výpočetní prostředky (Standard) i úložiště.
NETGEAR
24H2
| Vzor | Firmware (vestavěný software) | Vedení | Storage | Výpočet (Standard) | Compute (SDN) |
|---|---|---|---|---|---|
|
M4250 (1, 2,5, 10 GbE) |
Verze 13.0.4.26 nebo novější | ✓ | ✓ | ||
|
M4350 (1, 2,5, 5, 10, 25, 100 GbE) |
Verze 14.0.2.26 nebo novější | ✓ | ✓ | ||
|
M4500 (10, 25, 100 GbE) |
Verze 7.0.3.9 nebo novější | ✓ | ✓ | ✓ |
Poznámka:
RDMA hosta vyžaduje výpočetní prostředky (Standard) i úložiště.
23H2
| Vzor | Firmware (vestavěný software) | Vedení | Storage | Výpočet (Standard) | Compute (SDN) |
|---|---|---|---|---|---|
|
M4250 (1, 2,5, 10 GbE) |
Verze 13.0.4.26 nebo novější | ✓ | ✓ | ||
|
M4350 (1, 2,5, 5, 10, 25, 100 GbE) |
Verze 14.0.2.26 nebo novější | ✓ | ✓ | ||
|
M4500 (10, 25, 100 GbE) |
Verze 7.0.3.9 nebo novější | ✓ | ✓ | ✓ |
Poznámka:
RDMA hosta vyžaduje výpočetní prostředky (Standard) i úložiště.
Nokia
24H2
| Vzor | Firmware (vestavěný software) | Vedení | Storage | Výpočet (Standard) | Compute (SDN) |
|---|---|---|---|---|---|
|
7220-IXR-D2L (1, 10, 25, 40, 100 GbE) |
Sr Linux 26.3.1-410 nebo novější | ✓ | ✓ | ✓ | |
|
7220 IXR-D3L (10, 40, 100 GbE) |
Sr Linux 26.3.1-410 nebo novější | ✓ | ✓ | ✓ | |
|
7220-IXR-D4 (40, 50, 100, 400 GbE) |
Sr Linux 26.3.1-410 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
7220-IXR-D5 (10, 40, 50, 100, 200, 400 GbE) |
Sr Linux 26.3.1-410 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
7220 IXR-H4/ 7220 IXR-H4-32D (1/10, 100, 200, 400 GbE) |
Sr Linux 26.3.1-410 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
7220 IXR-H5-32D/7220 IXR-H5-64D/7220 IXR-H5-64O (10, 100, 200, 400, 800 GbE) |
Sr Linux 26.3.1-410 nebo novější | ✓ | ✓ | ✓ | ✓ |
Poznámka:
RDMA hosta vyžaduje výpočetní prostředky (Standard) i úložiště.
23H2
| Vzor | Firmware (vestavěný software) | Vedení | Storage | Výpočet (Standard) | Compute (SDN) |
|---|---|---|---|---|---|
|
7220-IXR-D2L (1, 10, 25, 40, 100 GbE) |
Sr Linux 26.3.1-410 nebo novější | ✓ | ✓ | ✓ | |
|
7220 IXR-D3L (10, 40, 100 GbE) |
Sr Linux 26.3.1-410 nebo novější | ✓ | ✓ | ✓ | |
|
7220-IXR-D4 (40, 50, 100, 400 GbE) |
Sr Linux 26.3.1-410 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
7220-IXR-D5 (10, 40, 50, 100, 200, 400 GbE) |
Sr Linux 26.3.1-410 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
7220 IXR-H4/ 7220 IXR-H4-32D (1/10, 100, 200, 400 GbE) |
Sr Linux 26.3.1-410 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
7220 IXR-H5-32D/7220 IXR-H5-64D/7220 IXR-H5-64O (10, 100, 200, 400, 800 GbE) |
Sr Linux 26.3.1-410 nebo novější | ✓ | ✓ | ✓ | ✓ |
Poznámka:
RDMA hosta vyžaduje výpočetní prostředky (Standard) i úložiště.
NVIDIA
24H2
| Vzor | Firmware (vestavěný software) | Vedení | Storage | Výpočet (Standard) | Compute (SDN) |
|---|---|---|---|---|---|
|
SN2000 (10, 25, 100 GbE) |
Cumulus Linux 5.1 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
SN3000 (10, 25, 100 GbE) |
Cumulus Linux 5.1 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
SN4000 (10, 25, 100, 400 GbE) |
Cumulus Linux 5.1 nebo novější | ✓ | ✓ | ✓ | ✓ |
Poznámka:
RDMA hosta vyžaduje výpočetní prostředky (Standard) i úložiště.
23H2
| Vzor | Firmware (vestavěný software) | Vedení | Storage | Výpočet (Standard) | Compute (SDN) |
|---|---|---|---|---|---|
|
SN2000 (10, 25, 100 GbE) |
Cumulus Linux 5.1 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
SN3000 (10, 25, 100 GbE) |
Cumulus Linux 5.1 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
SN4000 (10, 25, 100, 400 GbE) |
Cumulus Linux 5.1 nebo novější | ✓ | ✓ | ✓ | ✓ |
Poznámka:
RDMA hosta vyžaduje výpočetní prostředky (Standard) i úložiště.
Supermicro
24H2
| Vzor | Firmware (vestavěný software) | Vedení | Storage | Výpočet (Standard) | Compute (SDN) |
|---|---|---|---|---|---|
|
SSE-C4632 (10, 25, 100 GbE) |
Broadcom Advanced Enterprise SONiC OS 4.2.1 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
SSE-T8032 (10, 25, 100, 400 GbE) |
Broadcom Advanced Enterprise SONiC OS 4.2.1 nebo novější | ✓ | ✓ | ✓ | ✓ |
Poznámka:
RDMA hosta vyžaduje výpočetní prostředky (Standard) i úložiště.
23H2
| Vzor | Firmware (vestavěný software) | Vedení | Storage | Výpočet (Standard) | Compute (SDN) |
|---|---|---|---|---|---|
|
SSE-C4632 (10, 25, 100 GbE) |
Broadcom Advanced Enterprise SONiC OS 4.2.1 nebo novější | ✓ | ✓ | ✓ | ✓ |
|
SSE-T8032 (10, 25, 100, 400 GbE) |
Broadcom Advanced Enterprise SONiC OS 4.2.1 nebo novější | ✓ | ✓ | ✓ | ✓ |
Poznámka:
RDMA hosta vyžaduje výpočetní prostředky (Standard) i úložiště.
Požadavky na síťový přepínač
Tato část uvádí oborové standardy, které jsou povinné pro konkrétní role síťových přepínačů používaných v nasazeních Azure Local. Tyto standardy pomáhají zajistit spolehlivou komunikaci mezi uzly v nasazeních Azure Local.
Poznámka:
Síťové adaptéry používané pro přenosy výpočetních prostředků, úložiště a správy vyžadují Ethernet. Další informace najdete v tématu Požadavky na síť hostitele.
Tady jsou povinné standardy a specifikace IEEE:
Požadavky na roli 24H2
| Požadavek | Vedení | Storage | Výpočet (Standard) | Compute (SDN) |
|---|---|---|---|---|
| Virtuální sítě LAN | ✓ | ✓ | ✓ | ✓ |
| Řízení priority toku | ✓ | |||
| Vylepšený výběr přenosového režimu | ✓ | |||
| ID portu VLAN protokolu LLDP | ✓ | |||
| Název sítě VLAN LLDP | ✓ | & zkontrolovat; | ✓ | |
| Agregace propojení LLDP | ✓ | ✓ | ✓ | ✓ |
| Konfigurace LLDP ETS | ✓ | |||
| Doporučení LLDP ETS | ✓ | |||
| Konfigurace LLDP PFC | ✓ | |||
| Maximální velikost rámce LLDP | ✓ | ✓ | ✓ | ✓ |
| Maximální přenosová jednotka | ✓ | |||
| Border Gateway Protocol | ✓ | |||
| Přenosový agent DHCP | ✓ |
Poznámka:
RDMA hosta vyžaduje výpočetní prostředky (Standard) i úložiště.
Standard: IEEE 802.1Q
Ethernetové přepínače musí odpovídat specifikaci IEEE 802.1Q, která definuje sítě VLAN. Azure Local vyžaduje sítě VLAN pro několik aspektů a vyžadují je ve všech scénářích.
Standard: IEEE 802.1Qbb
Ethernetové přepínače používané pro provoz úložiště Azure Local musí splňovat specifikaci IEEE 802.1Qbb, která definuje řízení toku priority (PFC). PFC je požadováno tam, kde se používá Data Center Bridging (DCB). Vzhledem k tomu, že DCB je možné použít ve scénářích RoCE i IWARP RDMA, vyžaduje se ve všech scénářích 802.1Qbb. Vyžaduje se minimálně tři priority třídy služby (CoS), aniž by bylo nutné downgradovat možnosti přepínače nebo rychlosti portů. Alespoň jedna z těchto tříd provozu musí poskytovat bezeztrátovou komunikaci.
Standard: IEEE 802.1Qaz
Ethernetové přepínače používané pro provoz úložiště Azure Local musí splňovat specifikaci IEEE 802.1Qaz, která definuje ETS (Enhanced Transmission Select). Systém ETS se vyžaduje v případě, že se používá DCB. Vzhledem k tomu, že DCB je možné použít jak ve scénářích RoCE, tak i iWARP RDMA, je 802.1Qaz vyžadován ve všech těchto scénářích.
Vyžaduje se minimálně tři priority coS bez downgradu možností přepínače nebo rychlosti portů. Pokud navíc vaše zařízení umožňuje definovat rychlosti QoS příchozího přenosu dat, doporučujeme, abyste nenakonfigurovali sazby příchozího přenosu dat nebo je nakonfigurovali na úplně stejnou hodnotu jako sazby výchozího přenosu dat (ETS).
Poznámka:
Hyperkonvergovaná infrastruktura má vysokou závislost na komunikaci East-West Layer-2 ve stejném racku, a proto vyžaduje ETS. Microsoft netestuje Azure Local s kódem bodu služby Differentiated Services (DSCP).
Standard: IEEE 802.1AB
Ethernetové přepínače musí být v souladu se specifikací IEEE 802.1AB, která definuje protokol LLDP (Link Layer Discovery Protocol). Azure Local vyžaduje LLDP a umožňuje řešení potíží s konfigurací fyzických sítí.
Konfigurace hodnot typu-délka-hodnota (TLV) LLDP musí být dynamicky aktivována. Přepínače nesmí vyžadovat další konfiguraci nad rámec povolení konkrétního protokolu TLV. Například povolení podtypu 3 802.1 by mělo automaticky oznámit všechny sítě VLAN dostupné na portech přepínače.
Vlastní požadavky na TLV
LLDP umožňuje organizacím definovat a zakódovat vlastní TLV. Tyto vlastní TLV se nazývají organizačně specifické TLV. Všechny hodnoty TLV specifické pro organizaci začínají hodnotou typu LLDP TLV 127. Následující tabulka ukazuje, které podtypy TLV (TLV type 127) jsou požadovány pro konkrétní organizace.
| Organizace | Podtyp TLV |
|---|---|
| IEEE 802.1 | ID VLAN portu (podtyp = 1) |
| IEEE 802.1 | Název sítě VLAN (podtyp = 3) Minimálně 10 sítí VLAN |
| IEEE 802.1 | Linková agregace (podtyp = 7) |
| IEEE 802.1 | Konfigurace ETS (podtyp = 9) |
| IEEE 802.1 | Doporučení ETS (podtyp = A) |
| IEEE 802.1 | Konfigurace PFC (podtyp = B) |
| IEEE 802.3 | Maximální velikost rámce (podtyp = 4) |
Maximální přenosová jednotka
Maximální přenosová jednotka (MTU) je největší velikost rámce nebo paketu, který lze přenášet přes datové propojení. Zapouzdření SDN vyžaduje MTU v rozsahu od 1514 do 9174.
Border Gateway Protocol
Ethernetové přepínače používané pro Azure Local výpočetní provoz SDN musí podporovat protokol BGP (Border Gateway Protocol). Protokol BGP je standardní směrovací protokol používaný k výměně informací o směrování a dostupnosti mezi dvěma nebo více sítěmi. Trasy se automaticky přidají do směrovací tabulky všech podsítí s povoleným šířením protokolu BGP. Tento požadavek umožňuje úkoly nájemců pomocí SDN a dynamického propojení. RFC 4271: Border Gateway Protocol 4
Přenosový agent DHCP
Ethernetové přepínače používané pro provoz správy Azure Local musí podporovat přenosového agenta DHCP. Přenosový agent DHCP je jakýkoli hostitel TCP/IP používaný k předávání požadavků a odpovědí mezi serverem DHCP a klientem, pokud je server v jiné síti. Vyžaduje se pro spouštěcí služby PXE. RFC 3046: DHCPv4 nebo RFC 6148: DHCPv4
Síťový provoz a architektura
Tato část je převážně určená správcům sítě.
Azure Local může fungovat v různých architekturách datových center, včetně 2vrstvých (Spine-Leaf) a 3vrstvých (Core-Aggregation-Access). Tato část se zabývá více koncepty z topologie Spine-Leaf, která se běžně používá s úlohami v hyperkonvergované infrastruktuře, jako je Azure Local.
Síťové modely
Síťový provoz je možné klasifikovat podle směru. Tradiční prostředí sítě SAN (Storage Area Network) jsou silně sever-jih, kde provoz proudí z výpočetní vrstvy do vrstvy úložiště přes hranici vrstvy 3 (IP). Hyperkonvergovaná infrastruktura je silněji východ-západ, kde podstatná část provozu zůstává v rámci hranice vrstvy 2 (VLAN).
Důležité
Všechny Azure Local servery na místě musí být fyzicky umístěny ve stejném racku a připojeny ke stejným přepínačům ToR (top-of-rack).
Poznámka:
Funkce roztaženého clusteru jsou k dispozici pouze v Azure Local verze 22H2.
North-South síťový provoz pro Azure Local
Provoz na sever-jih má následující charakteristiky:
- Provoz proudí z přepínače ToR do páteřního přepínače nebo z páteřního přepínače na přepínač ToR.
- Provoz opustí fyzický rack nebo překročí hranici třetí vrstvy (IP).
- Zahrnuje správu (PowerShell, Windows Admin Center), výpočetní prostředky (virtuální počítač) a provoz roztaženého clusteru mezi lokalitami.
- Používá ethernetový přepínač pro připojení k fyzické síti.
Východ-západní provoz pro Azure Local
Provoz východ-západ má následující charakteristiky:
- Provoz zůstává v rámci přepínačů ToR a ve hranici vrstvy 2 (VLAN).
- Zahrnuje datový provoz úložiště nebo provoz při živé migraci mezi uzly ve stejném systému a, pokud se používá rozšířený cluster, v rámci stejné lokality.
- Může použít přepínaný ethernetový přepínač nebo přímé (bezpřepínačové) připojení, jak je popsáno v následujících dvou částech.
Zásady QoS pro Azure Local
Aby se zajistilo konzistentní stanovení priorit provozu napříč nasazeními Azure Local, musí zásady QoS odpovídat konfiguracím hostitelů, které spravují provoz úložiště napříč podporovanými prostředky infrastruktury přepínače. Tato zásada platí pro prostředí ROCEv2 i iWARP a vyžaduje se pro přepnulé konfigurace Azure Local. Bezpínací konfigurace, které nesměrují provoz úložiště přes přepínač, nevyžadují tuto zásadu.
Další informace najdete v tématu Azure Local – Zásady QoS.
Použití přepínačů
Provoz na sever -jih vyžaduje použití přepínačů. Kromě použití ethernetového přepínače, který podporuje požadované protokoly pro Azure Local, je nejdůležitějším aspektem správné nastavení velikosti síťových prostředků infrastruktury.
Je nutné pochopit šířku pásma prostředků infrastruktury, kterou můžou vaše ethernetové přepínače podporovat, a minimalizovat (nebo pokud možno eliminovat) přehlásku sítě.
Běžné body zahlcení a přetížení, jako je skupina agregace propojení s více šasi použitá pro redundanci cesty, lze eliminovat správným použitím podsítí a sítí VLAN. Další informace najdete v tématu Požadavky na síť hostitele.
Ve spolupráci s dodavatelem sítě nebo týmem podpory sítě se ujistěte, že síťové přepínače mají správnou velikost pro úlohu, kterou chcete spustit.
Použití bez přepínače

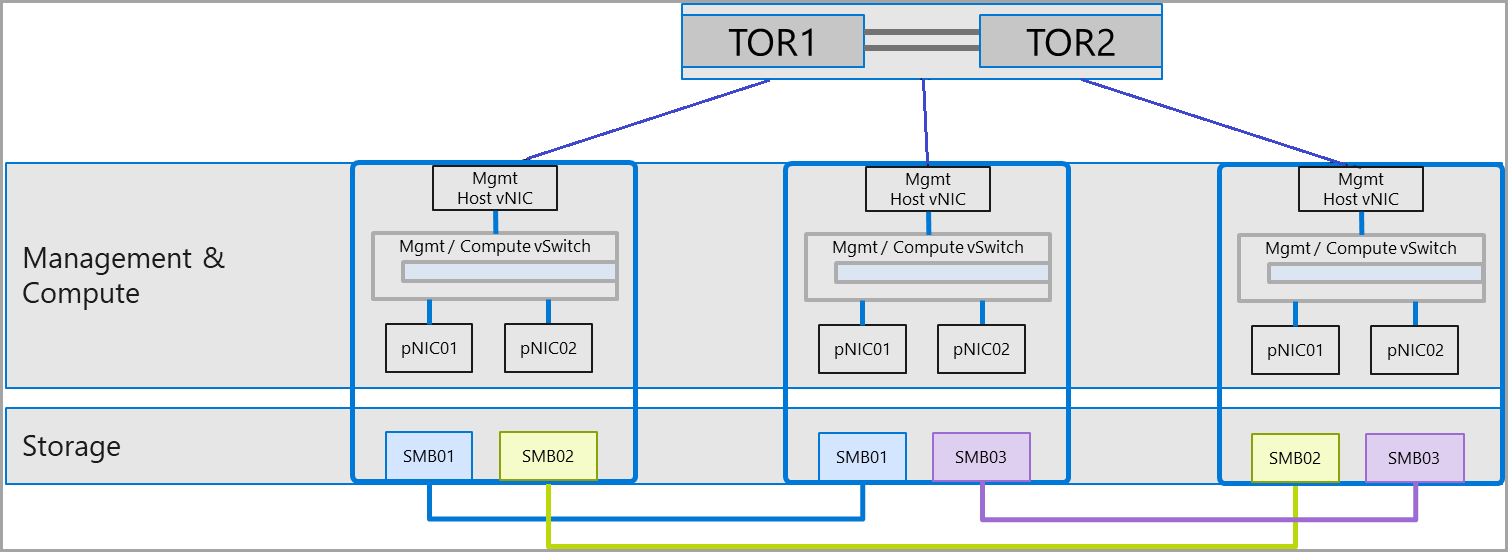

Azure Local podporuje bezpínací (přímá) připojení pro East-West přenosy pro všechny velikosti systému, pokud má každý uzel v systému redundantní připojení ke každému uzlu v systému. Tato konfigurace se nazývá "full-mesh" připojení.
| Dvojice rozhraní | Podsíť | síť VLAN |
|---|---|---|
| Hostitel vNIC mgmt | Specifické pro zákazníka | Specifické pro zákazníka |
| SMB01 | 192.168.71.x/24 | 711 |
| SMB02 | 192.168.72.x/24 | 712 |
| SMB03 | 192.168.73.x/24 | 713 |
Poznámka:
Výhody bezpínacího nasazení se snižují díky počtu požadovaných síťových adaptérů u systémů větších než tři uzly.
Výhody bezpínacích připojení
- Není nutné kupovat žádný přepínač pro provoz mezi východem a západem. Pro provoz na sever -jih se vyžaduje přepínač. To může vést k nižším kapitálovým nákladům (CAPEX), ale závisí na počtu uzlů v systému.
- Vzhledem k tomu, že neexistuje žádný přepínač, je konfigurace omezena na hostitele, což může snížit potenciální počet potřebných kroků konfigurace. Tato hodnota se snižuje při nárůstu velikosti systému.
Nevýhody bezpínacích připojení
- Pro schémata přidělování IP adres a podsítí se vyžaduje další plánování.
- Poskytuje pouze přístup k místnímu úložišti. Řídicí provoz, provoz virtuálních počítačů a další provozy, které vyžadují přístup sever-jih, nemohou tyto adaptéry používat.
- S rostoucím počtem uzlů v systému by náklady na síťové adaptéry mohly překročit náklady na používání síťových přepínačů.
- Neškáluje se dobře nad rámec systémů se třemi uzly. Více uzlů způsobuje další kabeláž a konfiguraci, které můžou překonat složitost používání přepínače.
- Rozšíření systému je složité a vyžaduje změny konfigurace hardwaru a softwaru.
