Rychlý start: Nasazení privátní mobilní sítě a lokality – šablona ARM

Azure Private 5G Core je cloudová služba Azure pro nasazení a správu funkcí základní sítě 5G na zařízení Azure Stack Edge jako součást místní privátní mobilní sítě pro podniky. Tento rychlý start popisuje, jak pomocí šablony Azure Resource Manager (šablony ARM) nasadit následující:

• Privátní mobilní síť.
• Web.
• Výchozí služba a zásady allow-all SIM (jak je popsáno v tématu Výchozí služba a zásada allow-all SIM).
• Volitelně můžete používat jednu nebo více SIM karet a skupinu SIM karet.

Šablona Resource Manageru je soubor JSON (JavaScript Object Notation), který definuje infrastrukturu a konfiguraci pro váš projekt. Tato šablona používá deklarativní syntaxi. V deklarativní syntaxi popíšete zamýšlené nasazení, aniž byste museli psát sekvenci programovacích příkazů pro vytvoření tohoto nasazení.

Pokud vaše prostředí splňuje požadavky a jste obeznámeni s používáním šablon ARM, vyberte tlačítko Nasazení do Azure. Šablona se otevře v prostředí Azure Portal.

Požadavky

• Dokončete nezbytné úlohy pro nasazení privátní mobilní sítě a zadejte do provozu cluster AKS.
• Ujistěte se, že se k Azure Portal můžete přihlásit pomocí účtu s přístupem k aktivnímu předplatnému, které jste identifikovali v tématu Dokončení požadovaných úloh pro nasazení privátní mobilní sítě. Tento účet musí mít integrovanou roli přispěvatele nebo vlastníka v oboru předplatného.
• Shromážděte požadované informace pro nasazení privátní mobilní sítě. Pokud chcete zřídit SIM karty, budete muset připravit soubor JSON obsahující informace o sim kartě, jak je popsáno ve formátu souboru JSON pro zřizování SIM karet.
• Identifikujte názvy rozhraní odpovídajících portům 5 a 6 na zařízení Azure Stack Edge Pro na webu.
• Shromážděte požadované informace o webu.
• Projděte si poznámky k verzi pro aktuální verzi jádra paketů a informace o tom, jestli je podporovaná verzí, na které aktuálně běží Azure Stack Edge (ASE). Pokud vaše verze služby ASE není kompatibilní s nejnovějším jádrem paketů, aktualizujte gpu Azure Stack Edge Pro.

Kontrola šablony

Šablona použitá v tomto rychlém startu je jednou z šablon pro rychlý start Azure. Šablona pro tento článek je příliš dlouhá na to, aby se zde zobrazila. Pokud chcete šablonu zobrazit, přečtěte si téma azuredeploy.json.

V šabloně jsou definované následující prostředky Azure.

• Microsoft.MobileNetwork/mobileNetworks/dataNetworks: prostředek představující datovou síť.
• Microsoft.MobileNetwork/mobileNetworks/slices: prostředek představující síťový řez.
• Microsoft.MobileNetwork/mobileNetworks/services: prostředek představující službu.
• Microsoft.MobileNetwork/mobileNetworks/simPolicies: prostředek představující zásadu SIM.
• Microsoft.MobileNetwork/mobileNetworks/sites: prostředek představující váš web jako celek.
• Microsoft.MobileNetwork/packetCoreControlPlanes/packetCoreDataPlanes/attachedDataNetworks: prostředek poskytující konfiguraci pro připojení instance jádra paketu k datové síti.
• Microsoft.MobileNetwork/packetCoreControlPlanes/packetCoreDataPlanes: prostředek poskytující konfiguraci pro funkce sítě v rovině uživatele instance jádra paketů, včetně konfigurace PROTOKOLU IP pro rozhraní roviny uživatele v přístupové síti.
• Microsoft.MobileNetwork/packetCoreControlPlanes: prostředek poskytující konfiguraci pro řídicí rovinu Síťové funkce základní instance paketu, včetně konfigurace IP pro rozhraní řídicí roviny v přístupové síti.
• Microsoft.MobileNetwork/mobileNetworks: prostředek představující privátní mobilní síť jako celek.
• Microsoft.MobileNetwork/simGroups: prostředek představující skupinu SIM karet.
• Microsoft.MobileNetwork/simGroups/sims: prostředek představující fyzickou SIM kartu nebo eSIM kartu.

Nasazení šablony

1. Vyberte následující odkaz, přihlaste se k Azure a otevřete šablonu.



2. Pomocí informací, které jste získali v části Požadavky, vyberte nebo zadejte následující hodnoty.

   Pole	Hodnota
   Předplatné	Vyberte předplatné Azure, které chcete použít k vytvoření privátní mobilní sítě.
   Skupina prostředků	Vytvoříte novou skupinu prostředků.
   Oblast	Vyberte oblast, ve které nasazujete privátní mobilní síť.
   Umístění	Toto pole nechejte beze změny.
   Název mobilní sítě	Zadejte název privátní mobilní sítě.
   Mobilní kód země	Zadejte mobilní kód země pro privátní mobilní síť.
   Kód mobilní sítě	Zadejte kód mobilní sítě pro privátní mobilní síť.
   Název lokality	Zadejte název webu.
   Název služby	Toto pole nechejte beze změny.
   Název zásady sim karty	Toto pole nechejte beze změny.
   Název řezu	Toto pole nechejte beze změny.
   Název skupiny SIM karet	Pokud chcete zřídit SIM karty, zadejte název skupiny SIM karet, do které se SIM karty přidají. V opačném případě ponechte toto pole prázdné.
   Zdroje informací o Sim	Pokud chcete zřídit SIM karty, vložte obsah souboru JSON obsahujícího informace o SIM kartě. V opačném případě ponechte toto pole beze změny.
   Zařízení Azure Stack Edge	Zadejte ID prostředku Azure Stack Edge na webu.
   Název přístupové rozhraní řídicí roviny	Zadejte název virtuální sítě na portu 5 na zařízení Azure Stack Edge Pro, který odpovídá rozhraní řídicí roviny v přístupové síti. Pro 5G je toto rozhraní rozhraní N2; pro 4G je to rozhraní S1-MME.
   IP adresa přístupu k řídicí rovině	Zadejte IP adresu rozhraní řídicí roviny v přístupové síti. Poznámka: Ujistěte se, že zde zadaná IP adresa N2 odpovídá adrese N2 nakonfigurované na portálu ASE.
   Název přístupové rozhraní roviny uživatele	Zadejte název virtuální sítě na portu 5 na vašem zařízení Azure Stack Edge Pro, který odpovídá rozhraní roviny uživatele v přístupové síti. Pro 5G je toto rozhraní rozhraní N3; pro 4G je to rozhraní S1-U.
   Název datového rozhraní roviny uživatele	Zadejte název virtuální sítě na portu 6 na zařízení Azure Stack Edge Pro, který odpovídá rozhraní roviny uživatele v datové síti. Pro 5G je toto rozhraní rozhraní N6; pro 4G je to rozhraní SGi.
   Předpona fondu adres uživatelského vybavení	Zadejte síťovou adresu podsítě, ze které musí být dynamické IP adresy přiděleny uživatelským zařízením v zápisu CIDR. Tuto možnost můžete vynechat, pokud nechcete podporovat dynamické přidělování IP adres.
   Název datové sítě	Zadejte název datové sítě.
   Technologie základní sítě	Zadejte 5GC pro 5G nebo EPC pro 4G.
   Povoleno napt	Toto pole nastavte v závislosti na tom, jestli má být pro datovou síť povolený překlad síťových adres a portů (NAPT).
   Adresy DNS	Zadejte adresy serveru DNS. Tuto možnost byste měli vynechat pouze v případě, že k překladu DNS nepotřebujete uživatelská prostředí nebo pokud všechna uživatelská prostředí v síti budou používat vlastní místně nakonfigurované servery DNS.
   Vlastní umístění	Zadejte ID prostředku vlastního umístění, které cílí na Azure Kubernetes Service v clusteru Azure Stack HCI (AKS-HCI) na zařízení Azure Stack Edge Pro v lokalitě.

3. Vyberte Zkontrolovat a vytvořit.

4. Azure teď ověří hodnoty konfigurace, které jste zadali. Měla by se zobrazit zpráva oznamující, že vaše hodnoty prošly ověřením.

   Pokud se ověření nezdaří, zobrazí se chybová zpráva a karty Konfigurace obsahující neplatnou konfiguraci se označí příznakem. Než se vrátíte na kartu Zkontrolovat a vytvořit , vyberte karty označené příznakem a pomocí chybových zpráv opravte neplatnou konfiguraci.

5. Po ověření konfigurace můžete vybrat Vytvořit a prostředky nasadit. Po dokončení nasazení se na Azure Portal zobrazí potvrzovací obrazovka.

Kontrola nasazených prostředků

1. Na potvrzovací obrazovce vyberte Přejít do skupiny prostředků.

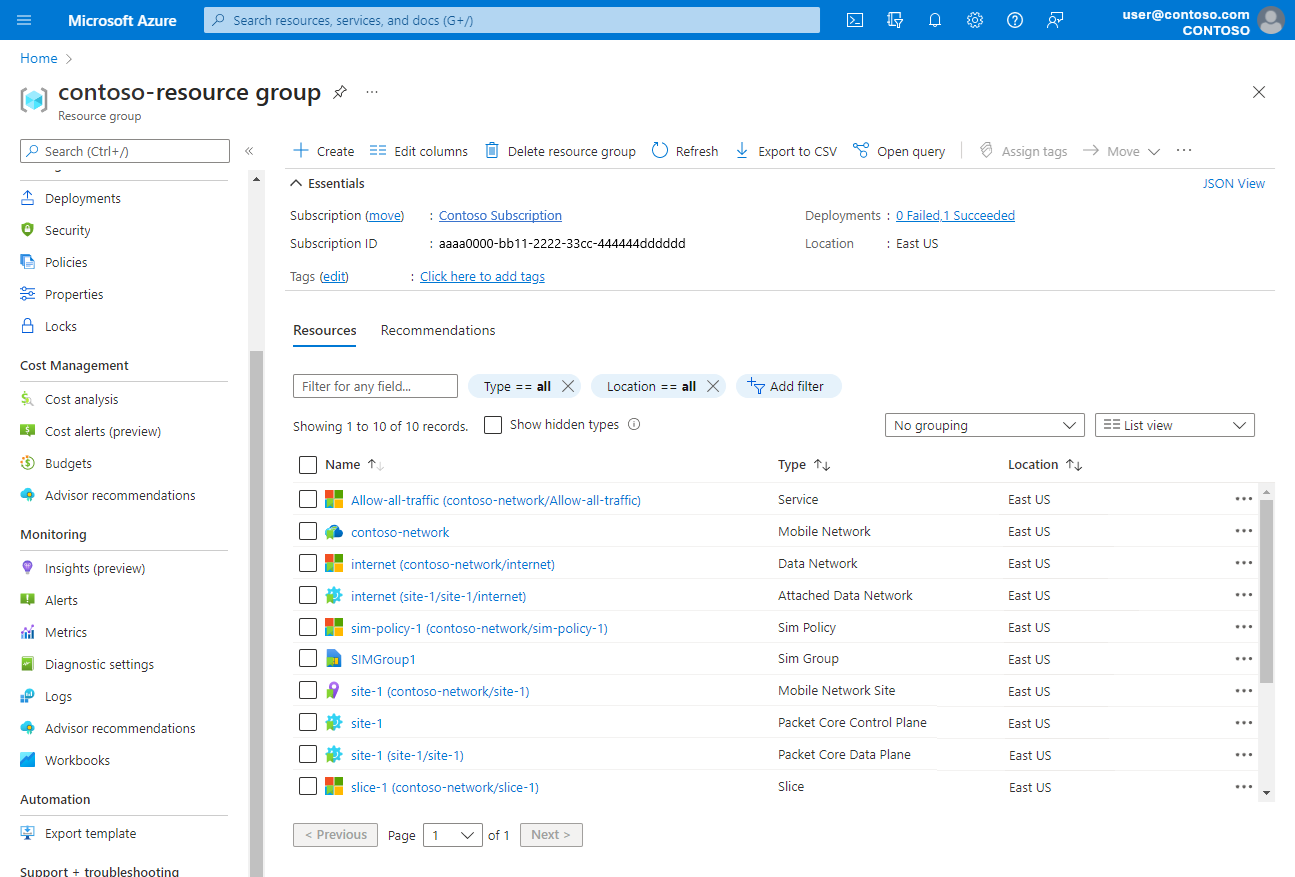

2. Ověřte, že se ve skupině prostředků vytvořily následující prostředky.

   • Prostředek mobilní sítě představující privátní mobilní síť jako celek.
   • Prostředek Slice představující síťový řez.
   • Prostředek datové sítě představující datovou síť.
   • Prostředek lokality mobilní sítě představující lokalitu jako celek.
   • Prostředek řídicí roviny jádra paketů představující funkci řídicí roviny instance jádra paketu v lokalitě.
   • Prostředek roviny dat jádra paketů představující funkci roviny dat instance jádra paketu v lokalitě.
   • Prostředek připojené datové sítě představující zobrazení datové sítě lokality.
   • Prostředek služby představující výchozí službu.
   • Prostředek zásad SIM , který představuje zásadu sim karty allow-all.
   • Prostředek skupiny SIM (pokud jste zřídili nějaké SIM karty)



Vyčištění prostředků

Pokud nechcete zachovat nasazení, odstraňte skupinu prostředků.

Další kroky

Pokud jste nasazení zachovali, můžete buď začít navrhovat řízení zásad, abyste zjistili, jak bude privátní mobilní síť zpracovávat provoz, nebo můžete do privátní mobilní sítě přidat další lokality.

• Další informace o návrhu konfigurace řízení zásad pro privátní mobilní síť
• Shromáždění požadovaných informací pro web
