Analýza časových řad

Přepněte služby pomocí rozevíracího seznamu Verze . Přečtěte si další informace o navigaci.
Platí pro: ✅ Microsoft Fabric ✅ Azure Data Explorer ✅ Azure Monitor ✅ Microsoft Sentinel

Cloudové služby a zařízení IoT generují telemetrii, pomocí které můžete získat přehled o stavu služeb, produkčních procesech a trendech využití. Analýza časových řad pomáhá identifikovat odchylky od typických směrných vzorů.

Jazyk Kusto Query Language (KQL) má nativní podporu pro vytváření, manipulaci a analýzu více časových řad. Tento článek ukazuje, jak pomocí jazyka KQL vytvořit a analyzovat tisíce časových řad v sekundách, abyste umožnili řešení a pracovní postupy monitorování téměř v reálném čase.

Vytvoření časové řady

Vytvořte velkou sadu běžných časových řad pomocí operátoru make-series a podle potřeby vyplňte chybějící hodnoty. Rozdělte a transformujte tabulku telemetrie na sadu časových řad. Tabulka obvykle obsahuje sloupec časového razítka, kontextové dimenze a volitelné metriky. Dimenze se používají k rozdělení dat. Cílem je vytvořit tisíce časových řad pro každý oddíl v pravidelných časových intervalech.

Vstupní tabulka demo_make_series1 obsahuje 600 tisíc záznamů libovolného provozu webové služby. K výběru 10 záznamů použijte následující příkaz:

Spuštění dotazu

demo_make_series1 | take 10

Výsledná tabulka obsahuje sloupec časového razítka, tři sloupce kontextové dimenze a žádné metriky:

Časové razítko	BrowserVer	OsVer	Země/oblast
2016-08-25 09:12:35.4020000	Chrome 51.0	Windows 7	Spojené království
2016-08-25 09:12:41.1120000	Chrome 52.0	Systém Windows 10
2016-08-25 09:12:46.2300000	Chrome 52.0	Windows 7	Spojené království
2016-08-25 09:12:46.5100000	Chrome 52.0	Systém Windows 10	Spojené království
2016-08-25 09:12:46.5570000	Chrome 52.0	Systém Windows 10	Litevská republika
2016-08-25 09:12:47.0470000	Chrome 52.0	Windows 8.1	Indie
2016-08-25 09:12:51.3600000	Chrome 52.0	Systém Windows 10	Spojené království
2016-08-25 09:12:51.6930000	Chrome 52.0	Windows 7	Nizozemsko
2016-08-25 09:12:56.4240000	Chrome 52.0	Systém Windows 10	Spojené království
2016-08-25 09:13:08.7230000	Chrome 52.0	Systém Windows 10	Indie

Vzhledem k tomu, že neexistují žádné metriky, sestavte časové řady představující počet přístupů, rozdělené podle operačního systému.

Spuštění dotazu

let min_t = toscalar(demo_make_series1 | summarize min(TimeStamp));
let max_t = toscalar(demo_make_series1 | summarize max(TimeStamp));
demo_make_series1
| make-series num=count() default=0 on TimeStamp from min_t to max_t step 1h by OsVer
| render timechart

• Pomocí operátoru make-series vytvořte tři časové řady, kde:
  • num=count(): počet přenosů.
  • from min_t to max_t step 1h: Vytvoří časovou řadu v hodinových úsecích od nejstaršího po nejnovější časové razítko v tabulce.
  • default=0: Určuje metodu vyplnění pro chybějící koše k vytvoření pravidelné časové řady. Alternativně můžete použít series_fill_const(), series_fill_forward(), series_fill_backward()a series_fill_linear() pro jiné chování výplně.
  • by OsVer: oddíly podle operačního systému.
• Datová struktura časových řad je číselná matice agregovaných hodnot pro každý časový interval. Používá se render timechart pro vizualizaci.

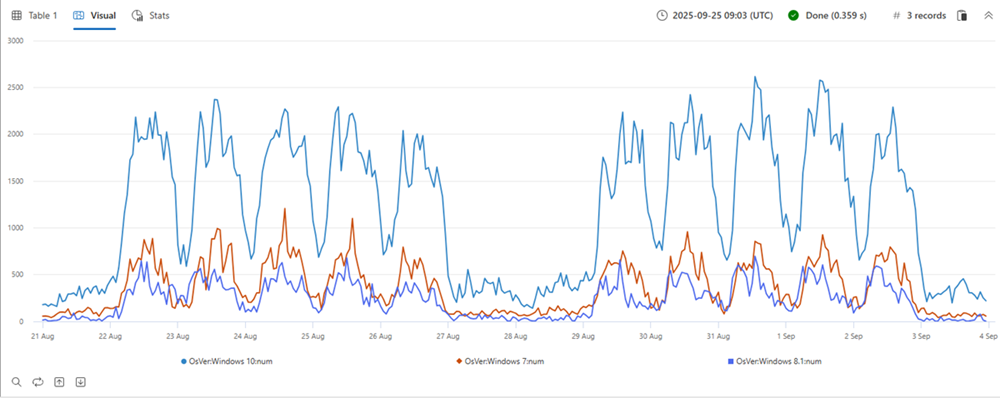

Tabulka výše obsahuje tři oddíly (Windows 10, Windows 7 a Windows 8.1). Graf zobrazuje samostatnou časovou řadu pro každou verzi operačního systému:

Analytické funkce časových řad

V této části provedeme typické funkce zpracování řad. Po vytvoření sady časových řad podporuje KQL rostoucí seznam funkcí pro zpracování a analýzu. Pro zpracování a analýzu časových řad popíšeme několik reprezentativních funkcí.

Filtrování

Filtrování je běžný postup při zpracování signálu a užitečný pro úlohy zpracování časových řad (například hladký signál, detekce změn).

• Existují dvě obecné funkce filtrování:
  • series_fir(): Použití filtru FIR. Používá se pro jednoduchý výpočet klouzavého průměru a rozlišení časových řad pro detekci změn.
  • series_iir(): Použití filtru IIR. Používá se pro exponenciální vyhlazování a kumulativní součet.

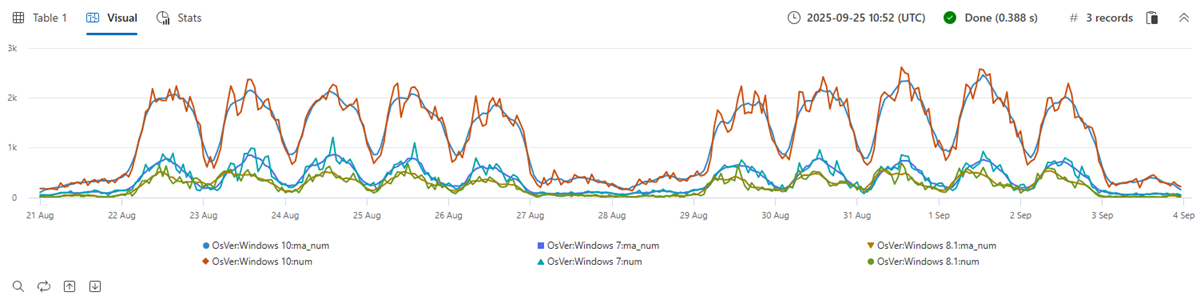

• Extend časové řady určené přidáním nové řady klouzavého průměru velikosti 5 binů (pojmenovaných ma_num) do dotazu:

Spuštění dotazu

let min_t = toscalar(demo_make_series1 | summarize min(TimeStamp));
let max_t = toscalar(demo_make_series1 | summarize max(TimeStamp));
demo_make_series1
| make-series num=count() default=0 on TimeStamp from min_t to max_t step 1h by OsVer
| extend ma_num=series_fir(num, repeat(1, 5), true, true)
| render timechart

Regresní analýza

Segmentovaná lineární regresní analýza se dá použít k odhadu trendu časové řady.

• Použijte series_fit_line() k přizpůsobení nejlepší čáry na časovou řadu pro obecnou detekci trendu.
• Pomocí series_fit_2lines() můžete detekovat změny trendu vzhledem ke základní linii, které jsou užitečné pro monitorovací scénáře.

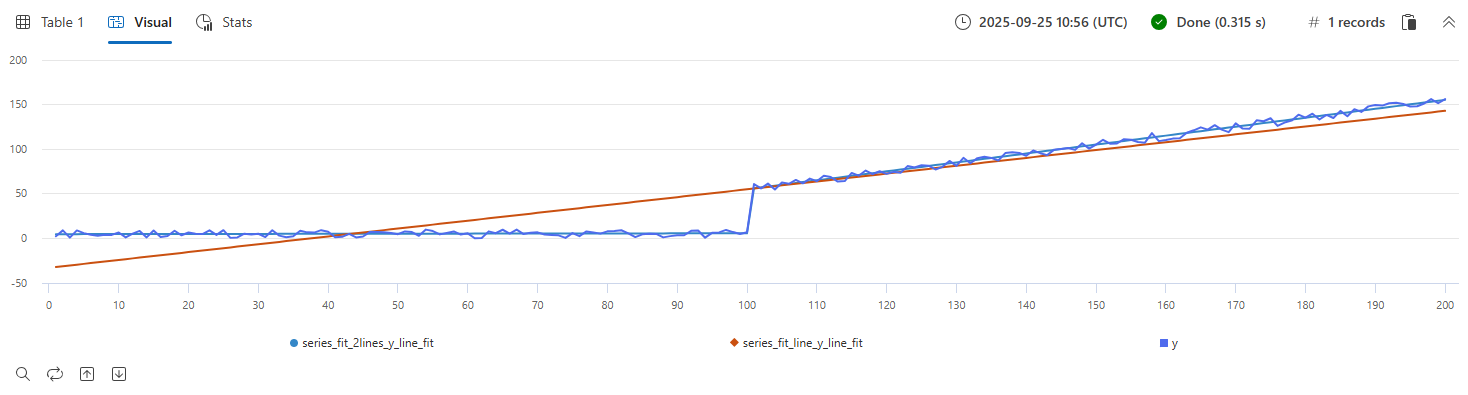

Příklad funkcí series_fit_line() a series_fit_2lines() na dotazu časové řady:

Spuštění dotazu

demo_series2
| extend series_fit_2lines(y), series_fit_line(y)
| render linechart with(xcolumn=x)

• Modrá: původní časová řada
• Zelená: fitovaná čára
• Červená: dvě fitované čáry

Poznámka:

Funkce přesně zjistila bod skoku (změna úrovně).

Detekce sezónnosti

Mnoho metrik sleduje sezónní (periodické) vzory. Uživatelský provoz cloudových služeb obvykle obsahuje denní a týdenní vzory, které jsou nejvyšší uprostřed pracovního dne a nejnižší v noci a o víkendu. Senzory IoT měří v pravidelných intervalech. Fyzická měření, jako je teplota, tlak nebo vlhkost, můžou také ukazovat sezónní chování.

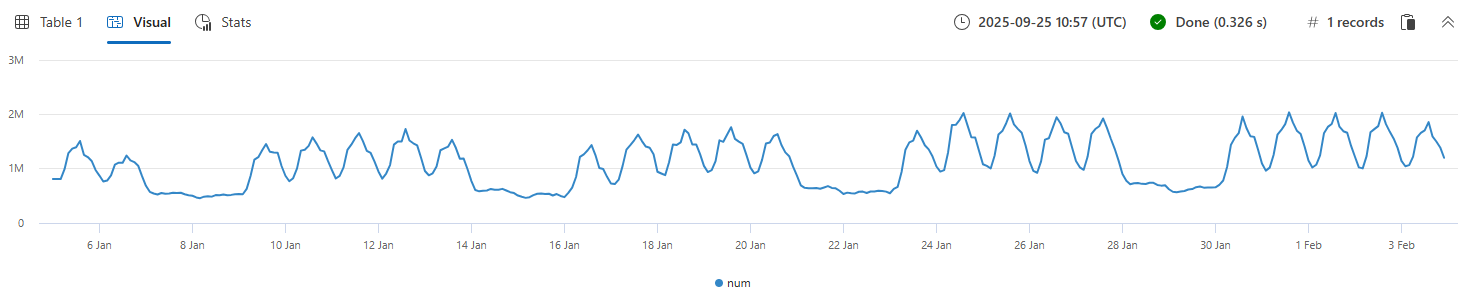

Následující příklad používá detekci sezónnosti u jednoměsíčního provozu webové služby (2hodinové intervaly):

Spuštění dotazu

demo_series3
| render timechart

• Pomocí series_periods_detect() můžete automaticky zjišťovat období v časové řadě, kde:
  • num: časová řada k analýze
  • 0.: minimální délka období ve dnech (0 znamená bez minimální délky)
  • 14d/2h: maximální délka období ve dnech, což je 14 dnů rozdělených do dvouhodinových intervalů
  • 2: počet časových intervalů, které se mají zjistit
• Pokud víme, že metrika by měla mít konkrétní jedinečná období a chceme ověřit, že existují, použijte series_periods_validate( ).

Poznámka:

Je to anomálie, pokud neexistují konkrétní jedinečná období.

Spuštění dotazu

demo_series3
| project (periods, scores) = series_periods_detect(num, 0., 14d/2h, 2) //to detect the periods in the time series
| mv-expand periods, scores
| extend days=2h*todouble(periods)/1d

období	výsledky	Dny
84	0.820622786055595	7
12	0.764601405803502	1

Funkce detekuje denní a týdenní sezónnost. Denní skóre je menší než týdenní, protože víkendové dny se liší od pracovních dnů.

Funkce po prvcích

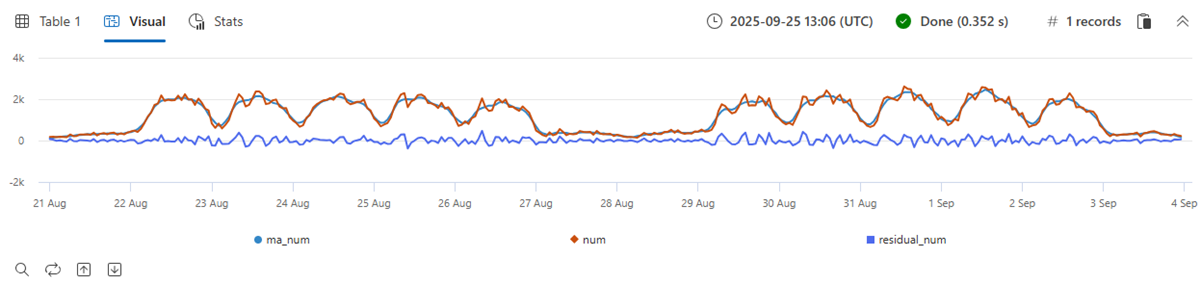

Aritmetické a logické operace je možné provádět v časových řadách. Pomocí series_subtract() můžeme vypočítat reziduální časovou řadu, tedy rozdíl mezi původní nezpracovanou metrikou a vyhlazením a hledat anomálie v reziduálním signálu:

Spuštění dotazu

let min_t = toscalar(demo_make_series1 | summarize min(TimeStamp));
let max_t = toscalar(demo_make_series1 | summarize max(TimeStamp));
demo_make_series1
| make-series num=count() default=0 on TimeStamp from min_t to max_t step 1h by OsVer
| extend ma_num=series_fir(num, repeat(1, 5), true, true)
| extend residual_num=series_subtract(num, ma_num) //to calculate residual time series
| where OsVer == "Windows 10"   // filter on Win 10 to visualize a cleaner chart
| render timechart

• Modrá: původní časová řada
• Červená: vyhlazená časová řada
• Zelená: reziduální časová řada

Pracovní postup časových řad ve velkém měřítku

Tento příklad ukazuje detekci anomálií spuštěnou ve velkém měřítku na tisících časových řad v sekundách. Pokud chcete zobrazit ukázkové záznamy telemetrie pro metriku počtu čtení služby DB za čtyři dny, spusťte následující dotaz:

Spuštění dotazu

demo_many_series1
| take 4

ČASOVÁ ZNAČKA	Místo	Op	databáze	Čtení dat
2016-09-11 21:00:00.0000000	Loc 9	5117853934049630089	262	0
2016-09-11 21:00:00.0000000	Loc 9	5117853934049630089	241	0
2016-09-11 21:00:00.0000000	Loc 9	-865998331941149874	262	279862
2016-09-11 21:00:00.0000000	Loc 9	371921734563783410	255	0

Zobrazení jednoduchých statistik:

Spuštění dotazu

demo_many_series1
| summarize num=count(), min_t=min(TIMESTAMP), max_t=max(TIMESTAMP)

Num	min_t	maximální_čas
2177472	2016-09-08 00:00:00.0000000	2016-09-11 23:00:00.0000000

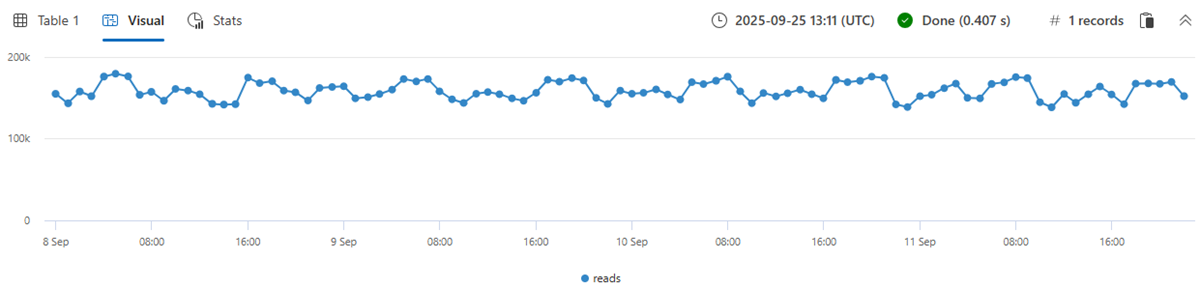

Časová řada v hodinových intervalech metriky čtení (čtyři dny × 24 hodin = 96 bodů) zobrazuje normální hodinové kolísání:

Spuštění dotazu

let min_t = toscalar(demo_many_series1 | summarize min(TIMESTAMP));
let max_t = toscalar(demo_many_series1 | summarize max(TIMESTAMP));
demo_many_series1
| make-series reads=avg(DataRead) on TIMESTAMP from min_t to max_t step 1h
| render timechart with(ymin=0)

Toto chování je zavádějící, protože jedna normální časová řada se agreguje z tisíců instancí, které můžou mít neobvyklé vzory. Vytvořte časovou řadu pro každou instanci definovanou Loc (umístění), Op (operace) a DB (konkrétní počítač).

Kolik časových řad můžete vytvořit?

Spuštění dotazu

demo_many_series1
| summarize by Loc, Op, DB
| count

Počet
18339

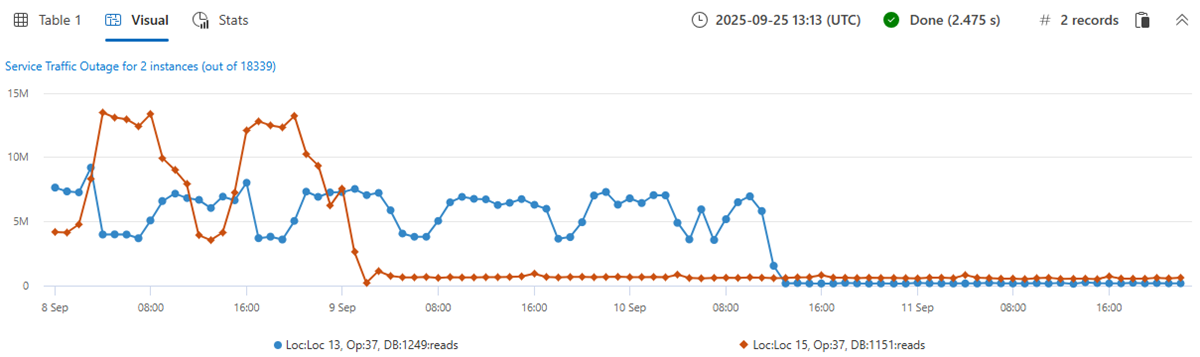

Vytvořte 18 339 časových řad pro metriku počtu čtení. Přidejte klauzuli by do příkazu make-series, použijte lineární regresi a vyberte horní dvě časové řady s nejvýznamnějším klesajícím trendem:

Spuštění dotazu

let min_t = toscalar(demo_many_series1 | summarize min(TIMESTAMP));
let max_t = toscalar(demo_many_series1 | summarize max(TIMESTAMP));
demo_many_series1
| make-series reads=avg(DataRead) on TIMESTAMP from min_t to max_t step 1h by Loc, Op, DB
| extend (rsquare, slope) = series_fit_line(reads)
| top 2 by slope asc
| render timechart with(title='Service Traffic Outage for 2 instances (out of 18339)')

Zobrazte instance:

Spuštění dotazu

let min_t = toscalar(demo_many_series1 | summarize min(TIMESTAMP));
let max_t = toscalar(demo_many_series1 | summarize max(TIMESTAMP));
demo_many_series1
| make-series reads=avg(DataRead) on TIMESTAMP from min_t to max_t step 1h by Loc, Op, DB
| extend (rsquare, slope) = series_fit_line(reads)
| top 2 by slope asc
| project Loc, Op, DB, slope

Místo	Op	databáze	svah
Loc 15	37	1151	-104,498.46510358342
Loc 13	37	1249	-86,614.02919932814

Během dvou minut dotaz analyzuje téměř 20 000 časových řad a zjistí dva s náhlým poklesem počtu čtení.

Tyto funkce a výkon platformy poskytují výkonné řešení pro analýzu časových řad.
