Kurz: Připojení, nastavení a aktivace Azure Stack Edge Pro FPGA

Důležitý

Zařízení Azure Stack Edge Pro FPGA dosáhla konce životnosti v únoru 2024.

Tento kurz popisuje, jak se můžete připojit, nastavit a aktivovat zařízení Azure Stack Edge Pro FPGA pomocí místního webového uživatelského rozhraní.

Dokončení procesu instalace a aktivace může trvat přibližně 20 minut.

V tomto kurzu se naučíte:

Připojení k fyzickému zařízení
Nastavení a aktivace fyzického zařízení

Požadavky

Než nakonfigurujete a nastavíte zařízení Azure Stack Edge Pro FPGA, ujistěte se, že:

Nainstalovali jste fyzické zařízení, jak je podrobně popsáno v části Instalace Azure Stack Edge Pro FPGA.
Máte aktivační klíč ze služby Azure Stack Edge, kterou jste vytvořili pro správu zařízení Azure Stack Edge Pro FPGA. Další informace najdete v tématu Příprava nasazeníAzure Stack Edge Pro FPGA .

Připojení k nastavení místního webového uživatelského rozhraní

Na počítači nakonfigurujte adaptér Sítě Ethernet pro připojení k zařízení Azure Stack Edge Pro FPGA se statickou IP adresou 192.168.100.5 a podsítí 255.255.255.0.
Připojte počítač k portu 1 na svém zařízení. Pomocí následujícího obrázku identifikujte port 1 na vašem zařízení.
Otevřete okno prohlížeče a přejděte k místnímu webovému uživatelskému rozhraní zařízení v https://192.168.100.10.
Tato akce může trvat několik minut po zapnutí zařízení.

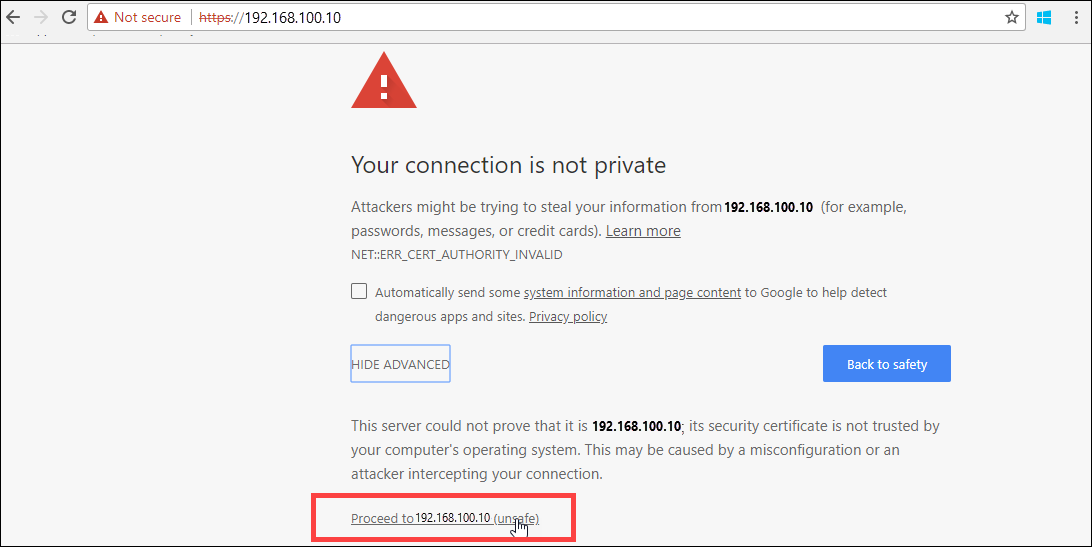

Zobrazí se chyba nebo upozornění, které značí, že došlo k problému s certifikátem zabezpečení webu.
Vyberte Pokračovat na tuto webovou stránku.
Tyto kroky se můžou lišit v závislosti na používaném prohlížeči.

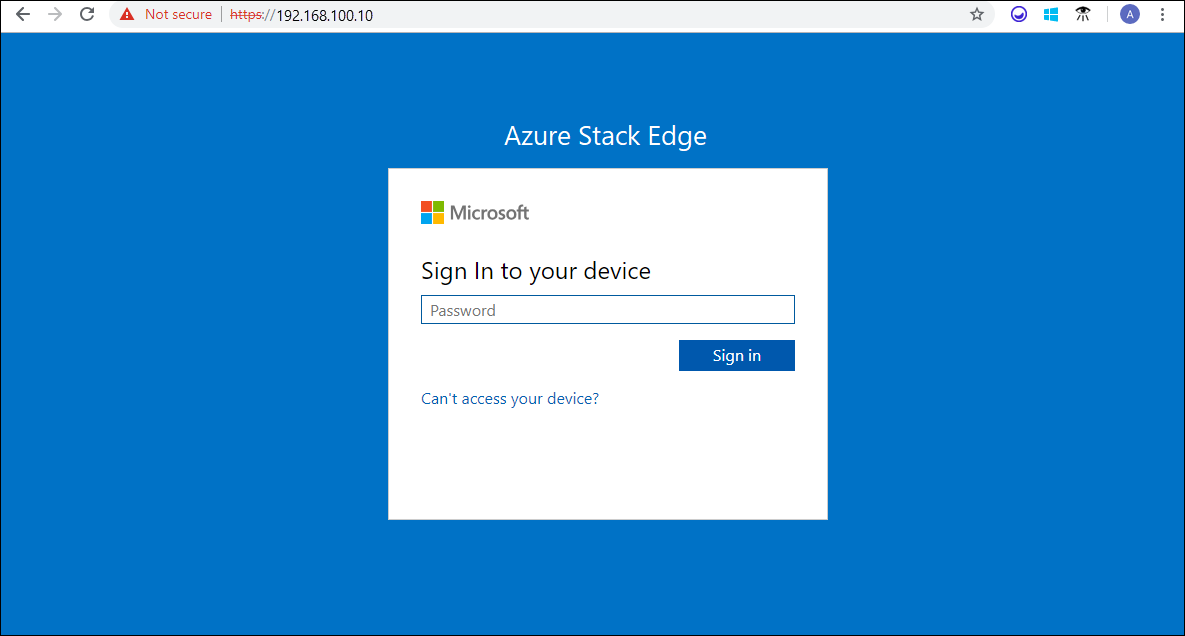

Přihlaste se k webovému uživatelskému rozhraní vašeho zařízení. Výchozí heslo je Heslo1.
Na příkazovém řádku změňte heslo správce zařízení.
Nové heslo musí obsahovat 8 až 16 znaků. Musí obsahovat tři z následujících znaků: velká písmena, malá písmena, číslice a speciální znaky.

Teď jste na řídicím panelu zařízení.

Nastavení a aktivace fyzického zařízení

Na řídicím panelu se zobrazují různá nastavení potřebná ke konfiguraci a registraci fyzického zařízení ve službě Azure Stack Edge. Název zařízení , nastavení sítě , nastavení webového proxy serveru a nastavení času jsou volitelná. Jediná požadovaná nastavení jsou cloudová nastavení.

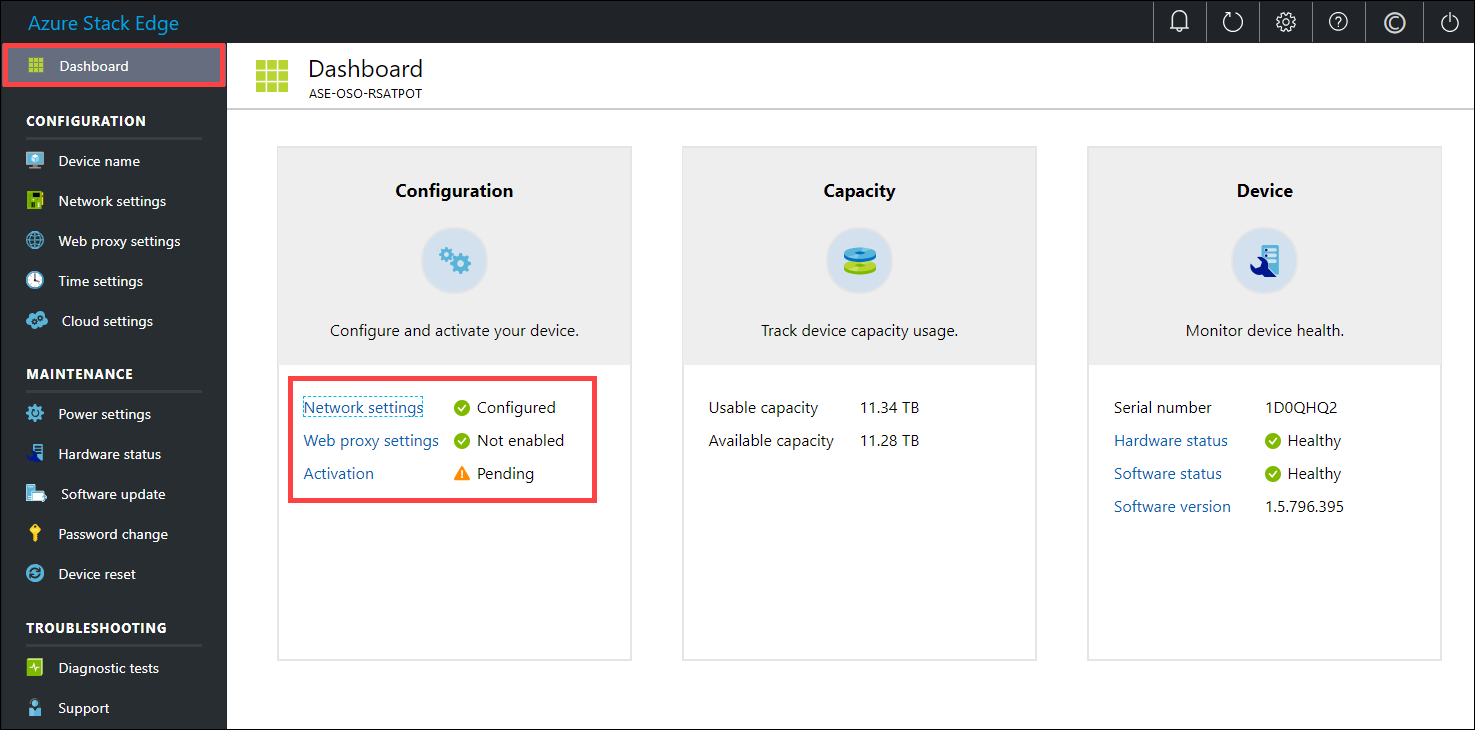

stránka místního webového uživatelského rozhraní „Řídicí panel“

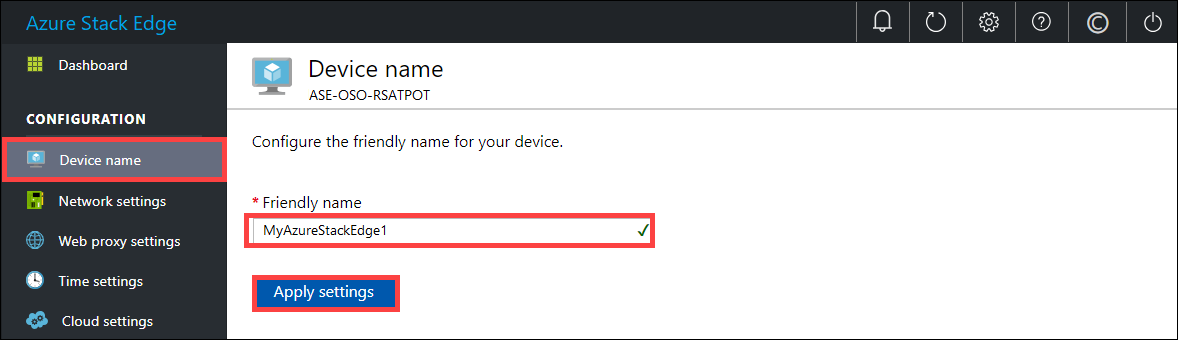

V levém podokně vyberte Název zařízenía poté zadejte přívětivý název pro vaše zařízení.
Uživatelsky přívětivý název musí obsahovat 1 až 15 znaků a musí obsahovat písmena, číslice a pomlčky.
(Volitelné) V levém podokně vyberte Nastavení sítě a nakonfigurujte nastavení.

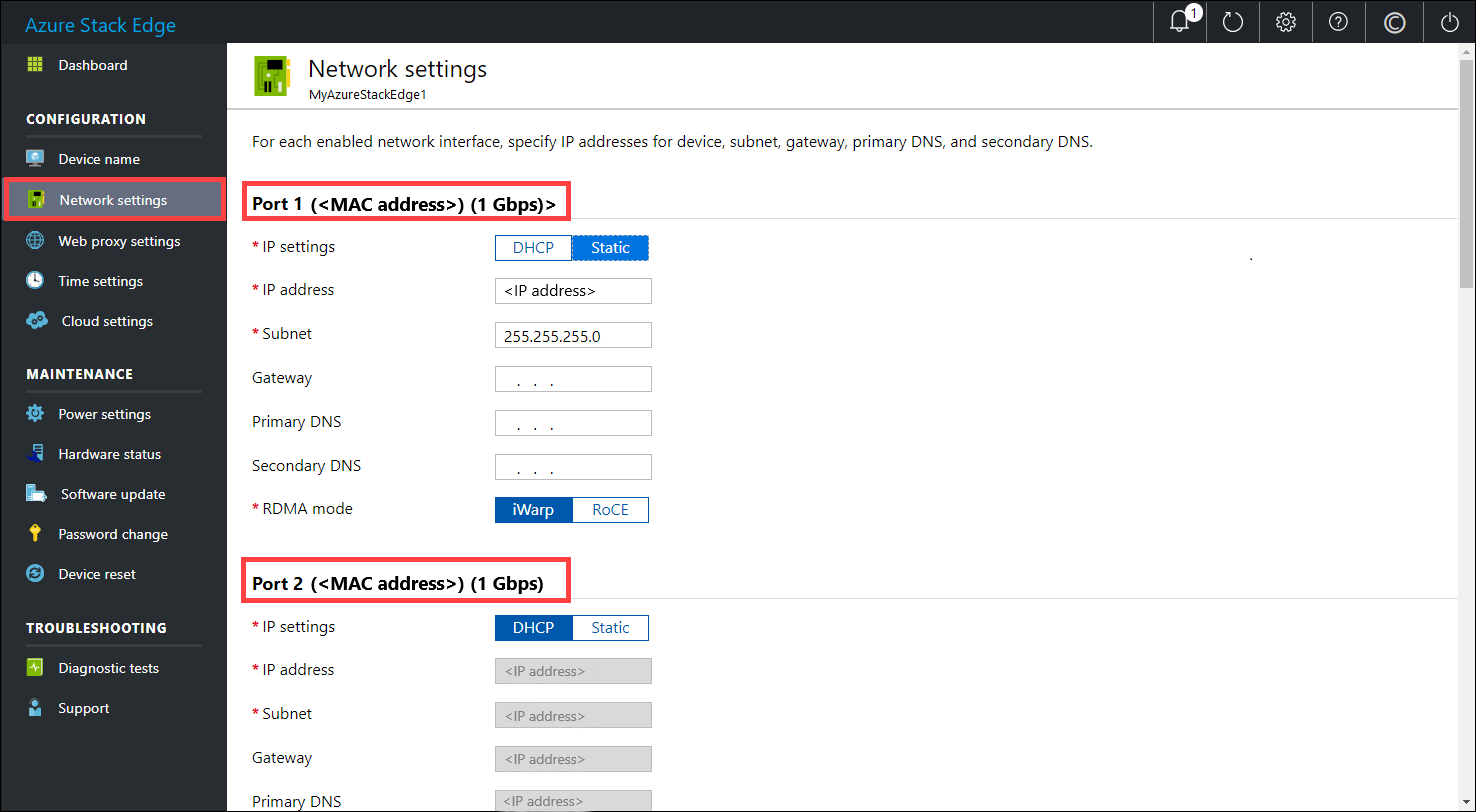

Na fyzickém zařízení je šest síťových rozhraní. PORT 1 a PORT 2 jsou síťová rozhraní 1 Gb/s. Port 3, PORT 4, PORT 5 a PORT 6 jsou 25 Gb/s síťová rozhraní, která můžou také sloužit jako síťová rozhraní 10 Gb/s. Port 1 je automaticky nakonfigurovaný jako port jen pro správu a port 2 až PORT 6 jsou všechny datové porty. Stránka Nastavení sítě je znázorněná níže.

Při konfiguraci nastavení sítě mějte na paměti:
- Pokud je ve vašem prostředí povolený protokol DHCP, síťová rozhraní se nakonfigurují automaticky. Automaticky se přiřadí IP adresa, podsíť, brána a DNS.
- Pokud protokol DHCP není povolený, můžete v případě potřeby přiřadit statické IP adresy.
- Síťové rozhraní můžete nakonfigurovat jako protokol IPv4.

  Poznámka

  Doporučujeme nepřepínat místní IP adresu síťového rozhraní ze statického na DHCP, pokud nemáte jinou IP adresu pro připojení k zařízení. Pokud používáte jedno síťové rozhraní a přepnete na PROTOKOL DHCP, neexistuje způsob, jak určit adresu DHCP. Pokud chcete změnit adresu DHCP, počkejte, až se zařízení zaregistruje ve službě, a pak změňte. Ip adresy všech adaptérů pak můžete zobrazit ve vlastnostech zařízení na webu Azure Portal pro vaši službu.
(Volitelné) V levém podokně vyberte nastavení webového proxy serverua pak nakonfigurujte webový proxy server. Konfigurace webového proxy serveru je sice volitelná, ale pokud používáte webový proxy server, můžete ji nakonfigurovat jenom na této stránce.

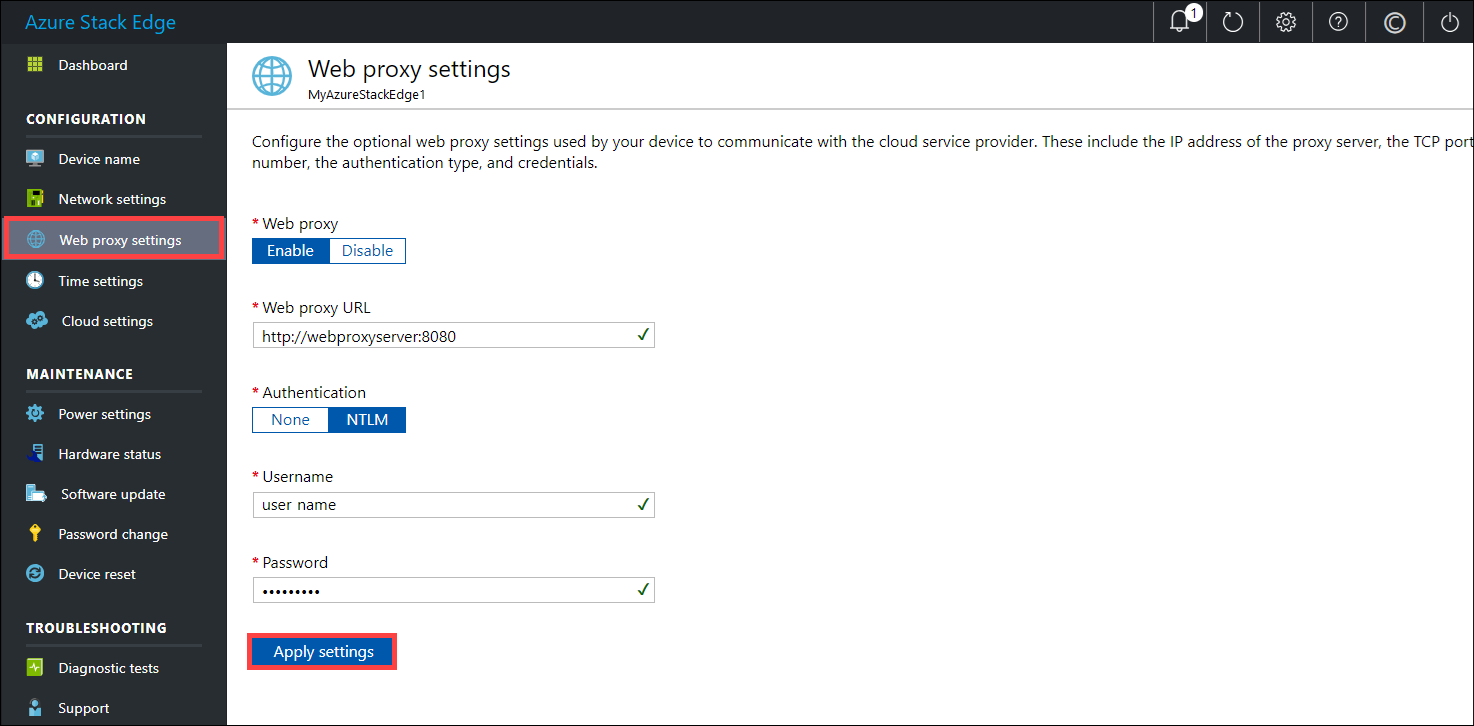

Na stránce nastavení webového proxy serveru postupujte takto:

a. Do pole adresa URL webového proxy serveru zadejte adresu URL v tomto formátu: http://host-IP address or FQDN:Port number. Adresy URL HTTPS se nepodporují.

b. V části Ověřovánívyberte Žádné nebo NTLM. Pokud povolíte výpočetní prostředky a použijete modul IoT Edge na zařízení Azure Stack Edge Pro FPGA, doporučujeme nastavit ověřování webového proxy serveru na None. NTLM není podporováno.

c. Pokud používáte ověřování, zadejte uživatelské jméno a heslo.

d. Pokud chcete ověřit a použít nakonfigurovaná nastavení webového proxy serveru, vyberte Použít nastavení.

Poznámka

Soubory PAC (Proxy Auto Config) se nepodporují. Soubor PAC definuje, jak webové prohlížeče a další uživatelskí agenti můžou automaticky zvolit příslušný proxy server (metodu přístupu) pro načtení dané adresy URL. Proxy servery, které se snaží zachytit a přečíst veškerý provoz (pak všechno znovu podepsat pomocí vlastní certifikace), nejsou kompatibilní, protože certifikát proxy serveru není důvěryhodný. Transparentní proxy servery obvykle dobře fungují se službou Azure Stack Edge Pro FPGA.
(Volitelné) V levém podokně vyberte Nastavení časua pak nakonfigurujte časové pásmo a primární a sekundární servery NTP pro vaše zařízení.
Servery NTP se vyžadují, protože vaše zařízení musí synchronizovat čas, aby se mohl ověřit u poskytovatelů cloudových služeb.

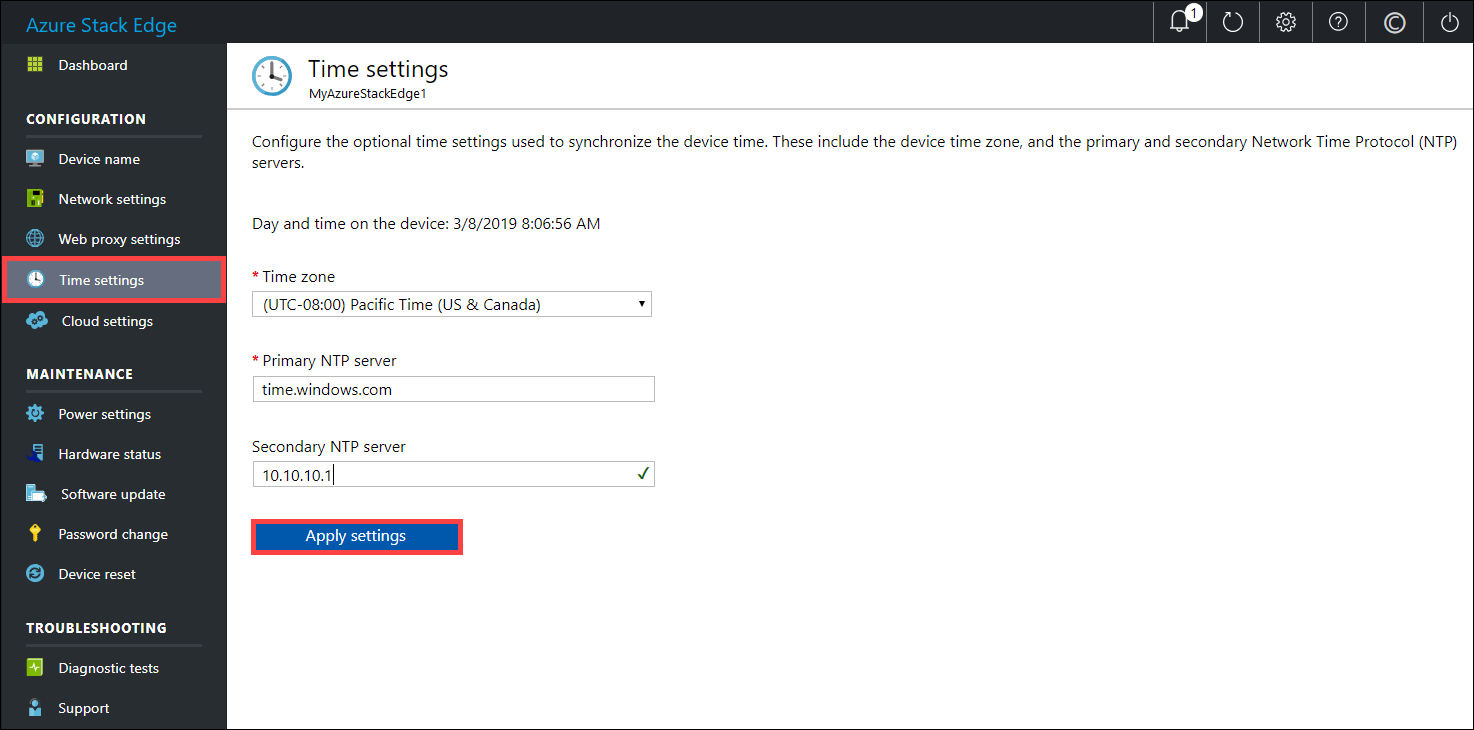

Na stránce nastavení času postupujte takto:
1. V rozevíracím seznamu Časové pásmo vyberte časové pásmo, které odpovídá zeměpisnému umístění, ve kterém se zařízení nasazuje. Výchozím časovým pásmem pro vaše zařízení je PST. Vaše zařízení bude toto časové pásmo používat pro všechny plánované operace.
2. Do pole Primární server NTP zadejte primární server pro vaše zařízení nebo přijměte výchozí hodnotu time.windows.com.
  Ujistěte se, že vaše síť umožňuje přenosy protokolu NTP z vašeho datacentra do internetu.
3. Volitelně můžete v poli Sekundární server NTP zadat sekundární server pro vaše zařízení.
4. Pokud chcete ověřit a použít nakonfigurované nastavení času, vyberte Použít nastavení.

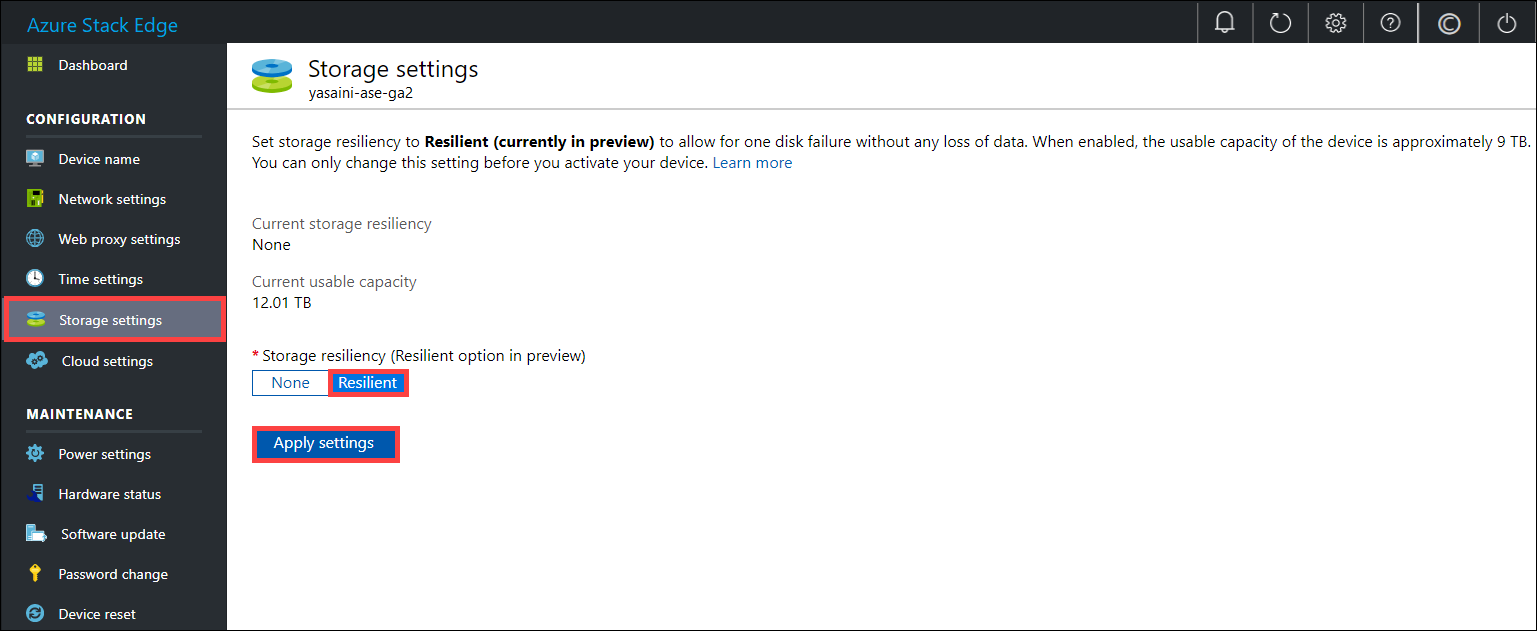

(Volitelné) V levém podokně vyberte Nastavení úložiště, abyste na svém zařízení nakonfigurovali odolnost úložiště. Tato funkce je aktuálně ve verzi Preview. Ve výchozím nastavení není úložiště na zařízení odolné a v případě selhání datového disku v zařízení dojde ke ztrátě dat. Když povolíte možnost Odolnost, úložiště na zařízení se překonfiguruje a zařízení může odolat selhání jednoho datového disku bez ztráty dat. Konfigurace úložiště jako odolného úložiště sníží využitelnou kapacitu vašeho zařízení.

Důležitý

Odolnost je možné nakonfigurovat pouze před aktivací zařízení.
V levém podokně vyberte Nastavení cloudua pak aktivujte zařízení pomocí služby Azure Stack Edge na webu Azure Portal.

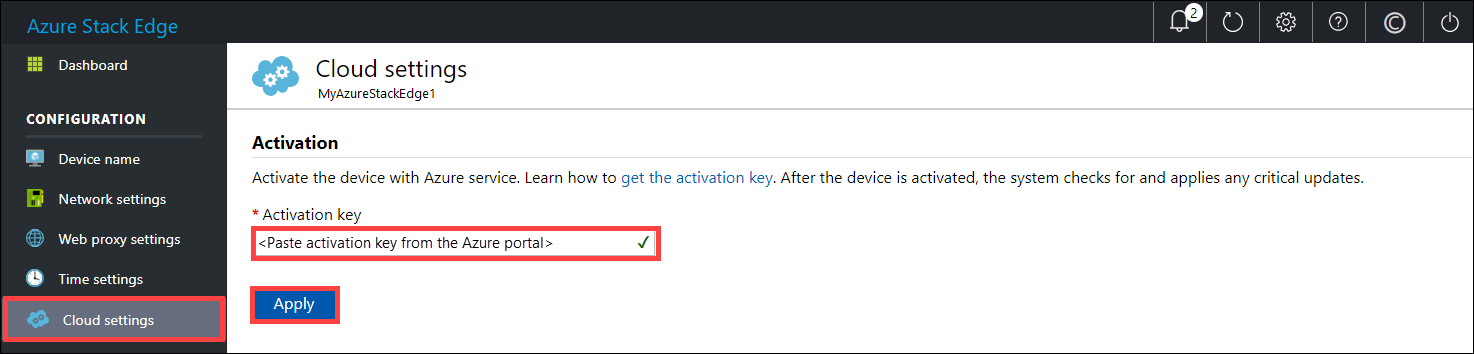

1. Do pole Aktivační klíč zadejte aktivační klíč, který jste získali v Získat aktivační klíč pro Azure Stack Edge Pro FPGA.
2. Vyberte a použijte.
3. Nejprve se zařízení aktivuje. Zařízení se pak zkontroluje, jestli neobsahují důležité aktualizace, a pokud jsou k dispozici, aktualizace se automaticky použijí. Uvidíte oznámení v tomto smyslu.

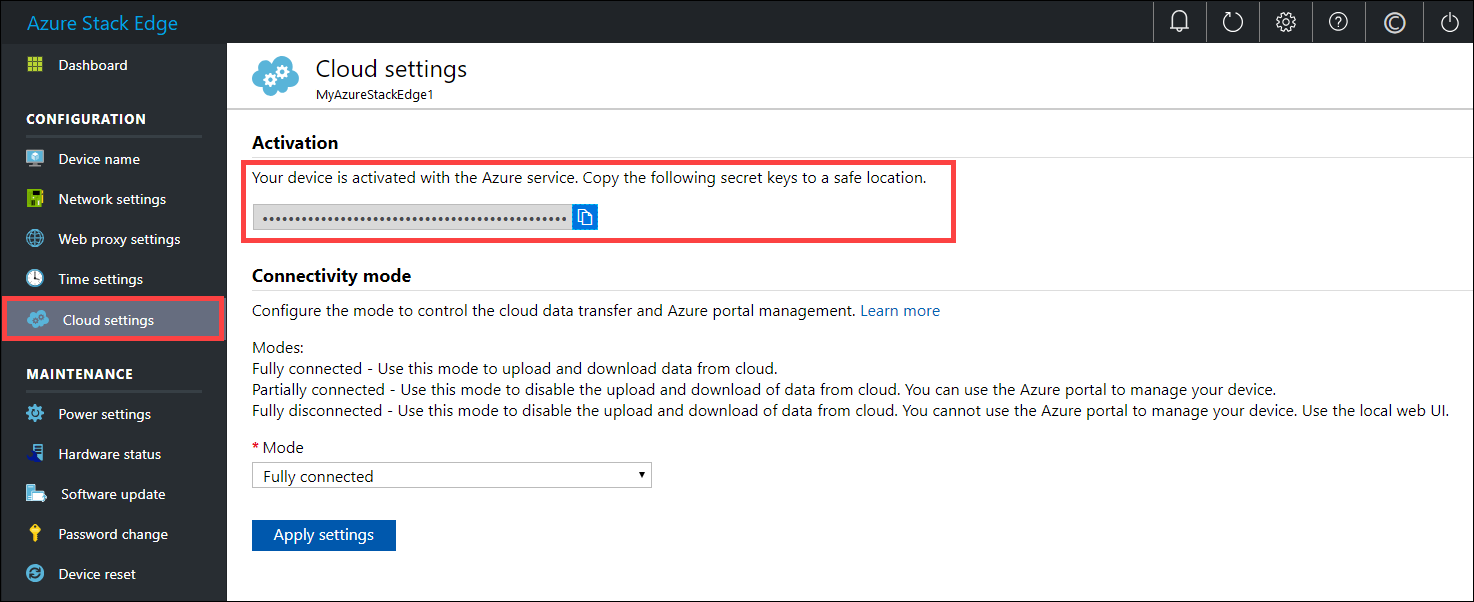

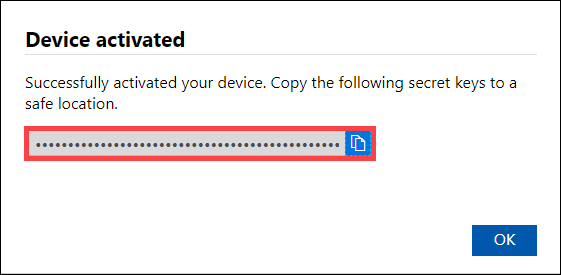

  V dialogovém okně je také obnovovací klíč, který byste měli zkopírovat a uložit do bezpečného umístění. Tento klíč slouží k obnovení dat v případě, že zařízení nejde spustit.
4. Po úspěšném dokončení aktualizace možná budete muset několik minut počkat. Stránka se aktualizuje a značí, že se zařízení úspěšně aktivovalo.
