Průvodce: Jak nainstalovat Azure Stack Edge Pro FPGA

Důležitý

Zařízení Azure Stack Edge Pro FPGA dosáhla konce životnosti v únoru 2024.

Tento kurz popisuje, jak nainstalovat fyzické zařízení Azure Stack Edge Pro FPGA. Postup instalace zahrnuje rozbalení, montáž racku a kabeláž zařízení.

Dokončení instalace může trvat přibližně dvě hodiny.

V tomto kurzu se naučíte:

• Rozbalení zařízení
• Namontujte zařízení do racku
• Zapojení kabeláže zařízení

Požadavky

Požadavky pro instalaci fyzického zařízení:

Prostředek Azure Stack Edge

Než začnete, ujistěte se, že:

• Dokončili jste všechny kroky v Příprava k nasazeníAzure Stack Edge Pro FPGA .
  • Vytvořili jste prostředek Azure Stack Edge pro nasazení zařízení.
  • Vygenerovali jste aktivační klíč pro aktivaci zařízení pomocí prostředku Azure Stack Edge.

Fyzické zařízení Azure Stack Edge Pro FPGA

Před nasazením zařízení:

• Ujistěte se, že zařízení bezpečně leží na plochém, stabilním a rovném pracovním povrchu.
• Ověřte, že web, na kterém chcete nastavit, má:

  • Standardní ac napájení z nezávislého zdroje

    -NEBO-

  • Rozvodná jednotka do racku (PDU) s nepřerušitelným zdrojem napájení (UPS)

  • Dostupný 1U slot na racku, na kterém chcete zařízení připojit

Pro síť v datacentru

Než začnete:

• Projděte si požadavky na síť pro nasazení služby Azure Stack Edge Pro FPGA a nakonfigurujte síť datacentra podle požadavků. Další informace najdete v tématu požadavky na sítě Azure Stack Edge Pro FPGA.

• Ujistěte se, že je minimální šířka pásma internetu 20 Mb/s pro optimální fungování zařízení.

Rozbalení zařízení

Toto zařízení se dodává do jediné krabice. Pokud chcete zařízení rozbalit, proveďte následující kroky.

1. Umístěte krabici na rovný, vodorovný povrch.
2. Zkontrolujte krabici a obalovou pěnu, zda nejsou poškozené rozdrcením, řezáním, vodou nebo jakýmkoli jiným zjevným poškozením. Pokud je krabice nebo obal vážně poškozený, neotevírejte ho. Kontaktujte podporu Microsoftu, aby vám pomohla posoudit, jestli je zařízení v dobré pracovní kondici.
3. Rozbalte krabici. Po rozbalení krabice se ujistěte, že máte:
   • Zařízení Azure Stack Edge Pro FPGA v jednom jediném pouzdře
   • Dva napájecí kabely
   • Montáž sady kolejnic
   • Brožura o bezpečnosti, životním prostředí a regulačních informacích

Pokud jste neobdrželi všechny zde uvedené položky, obraťte se na podporu Azure Stack Edge Pro FPGA. Dalším krokem je namontování zařízení do racku.

Umístěte zařízení do racku

Zařízení musí být nainstalované na standardním 19palcovém racku. Následující postup použijte k montáži zařízení do standardního 19palcového racku.

Důležitý

Aby bylo možné správně fungovat, musí být zařízení Azure Stack Edge Pro FPGA připojená do racku.

Požadavky

• Než začnete, přečtěte si bezpečnostní pokyny v brožurě o bezpečnosti, životním prostředí a regulačních informacích. Tato brožura byla dodána se zařízením.
• Začněte instalovat kolejnice do přiděleného prostoru, který je nejblíže k dolní části rackové skříně.
• Pro konfiguraci montáže na kolejnici:
  • Musíte zadat osm šroubů: #10-32, #12-24, #M5 nebo #M6. Průměr hlavy šroubů musí být menší než 10 mm (0,4").
  • Potřebujete plochý šroubovák.

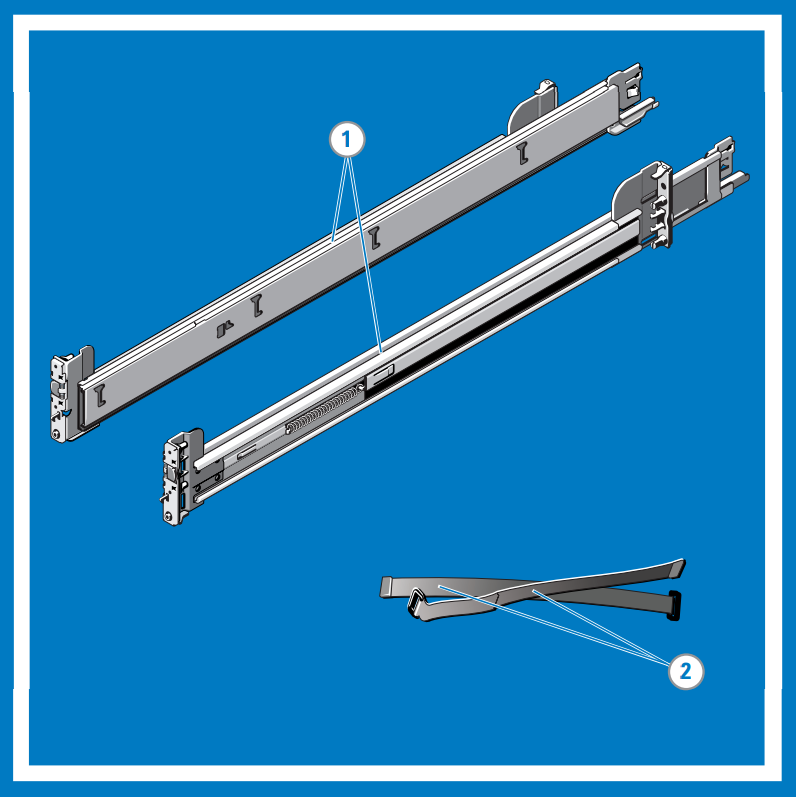

Identifikace obsahu železniční sady

Vyhledejte součásti montážní sady kolejnic pro instalaci:

1. Dvě sady posuvných lišt A7 Dell ReadyRails II

2. Dva háčky a smyček

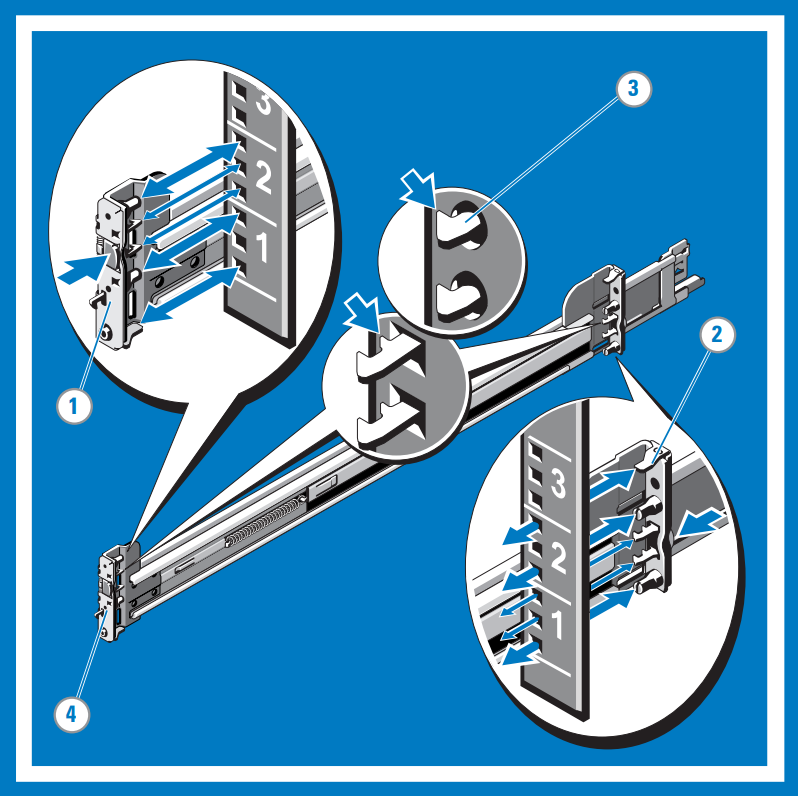

Instalace a vyjmutí lišt bez nástrojů (čtvercové nebo kruhové otvory ve stojanech)

Spropitné

Tato možnost je bez nástrojů, protože nevyžaduje nástroje k instalaci a odstranění kolejnic do neozávitovaných čtvercových nebo kulatých otvorů ve stojanech.

1. Umístěte levé a pravé koncové části kolejnice označené PŘEDNÍ směrem dovnitř a orientujte jednotlivé koncové části tak, aby zapadly do otvorů na přední straně svislých přírub racku.

2. Zarovnejte jednotlivé koncové části do dolního a horního otvoru požadovaných prostorů U.

3. Zasuňte zadní konec kolejnice, dokud plně nedosedne na přírubu svislého stojanu a západka cvakne na místo. Opakujte tyto kroky k umístění a usazení přední části na přírubu svislého racku.

4. Chcete-li kolejnici odebrat, zatáhněte za tlačítko pro uvolnění západky na středním bodě koncové části a uvolněte každou kolejnici.

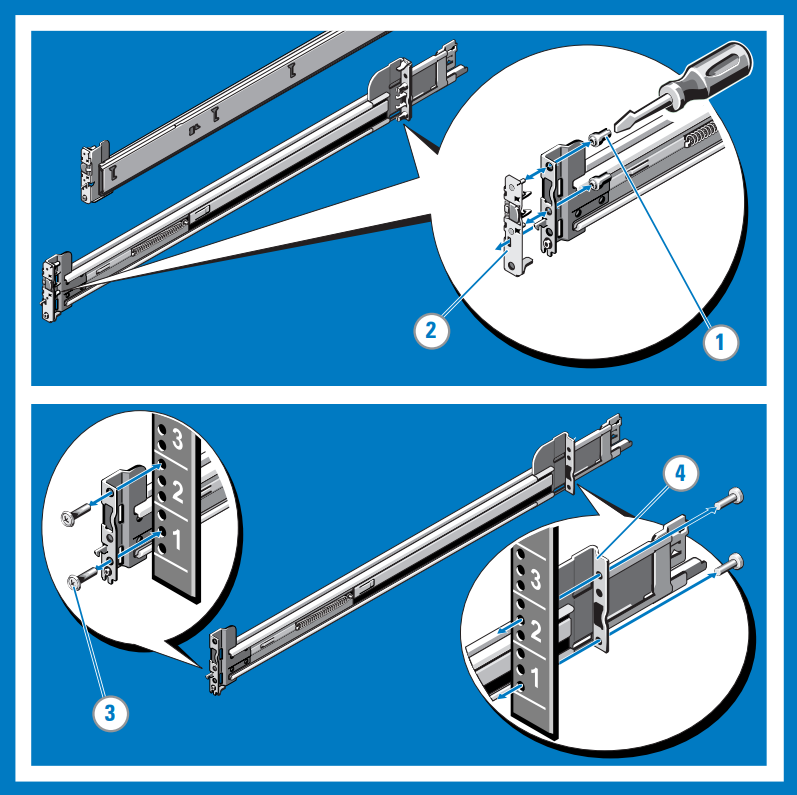

Instalace a odstranění nástrojových lišt (stojany se závitovými otvory)

Spropitné

Tato možnost vyžaduje nástroj (plochý šroubovák) k instalaci a odstranění kolejnic do závitových kruhových otvorů ve stojanech.

1. Vypněte špendlíky z přední a zadní montážní závorky pomocí plochého šroubováku.

2. Vytáhněte a otočte podsestavy zajišťovacích mechanismů lišty, abyste je vytáhli z montážních závorek.

3. Připevněte levou a pravou montážní lištu k přírubám předního svislého racku pomocí dvou párů šroubů.

4. Posunutí levých a pravých zadních závorek vpřed proti svislým přírubám zadního racku a jejich připevnění pomocí dvou párů šroubů.

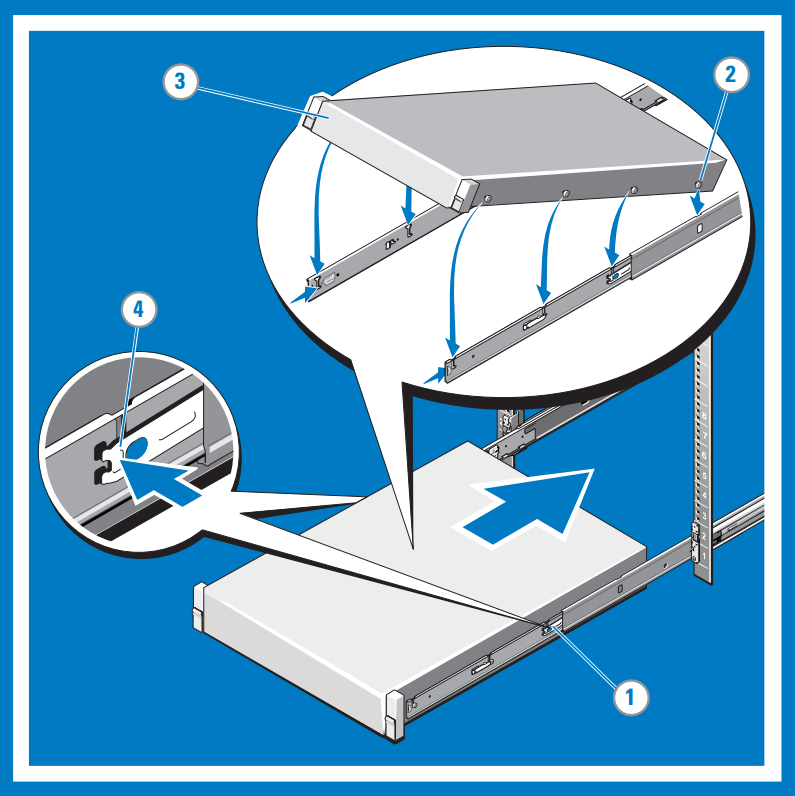

Nainstalujte systém do racku

1. Vytáhněte vnitřní vodicí lišty z racku, dokud nezacvaknou na místo.

2. Na každé straně systému vyhledejte zadní standoff lištu a nasuňte je do zadních slotů J na sestavách slide. Otáčejte systém dolů, dokud nebudou všechny montážní podpěry umístěny v otvorech J.

3. Zatlačte systém dovnitř, dokud zámkové páky nezaklapnou na místo.

4. Stiskněte zamykací tlačítka na obou ližinách a zasuňte systém do stojanu.

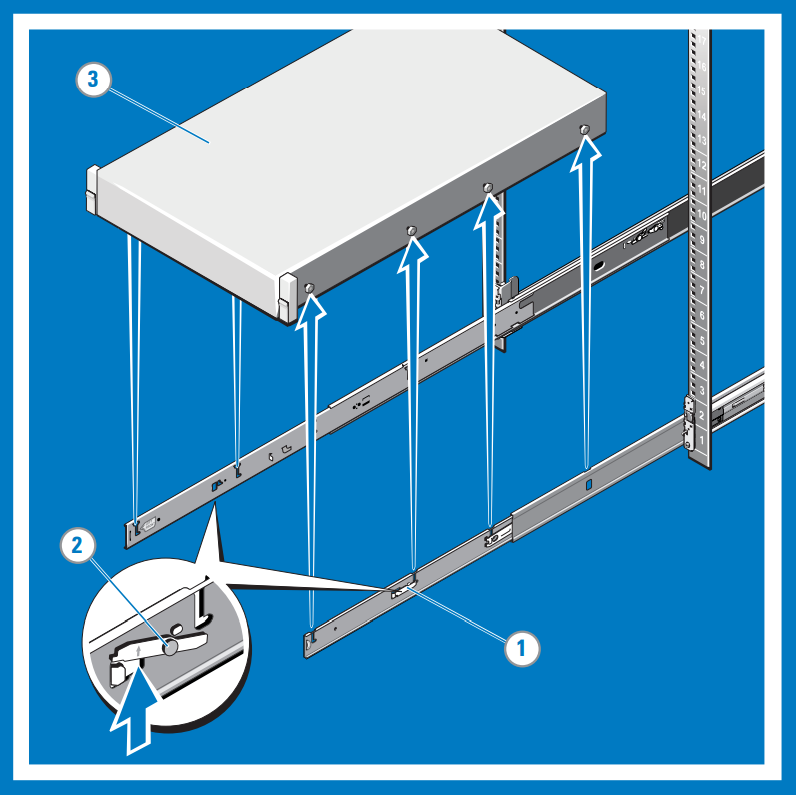

Vyjměte systém z racku.

1. Vyhledejte zamykací páky na stranách vnitřních kolejnic.

2. Odemkněte každou páku otočením nahoru na pozici uvolnění.

3. Uchopte strany systému pevně a vytáhněte ho dopředu, dokud distancery lišt nebudou v přední části výřezu ve tvaru J. Zvedněte systém nahoru od racku a umístěte ho na rovný povrch.

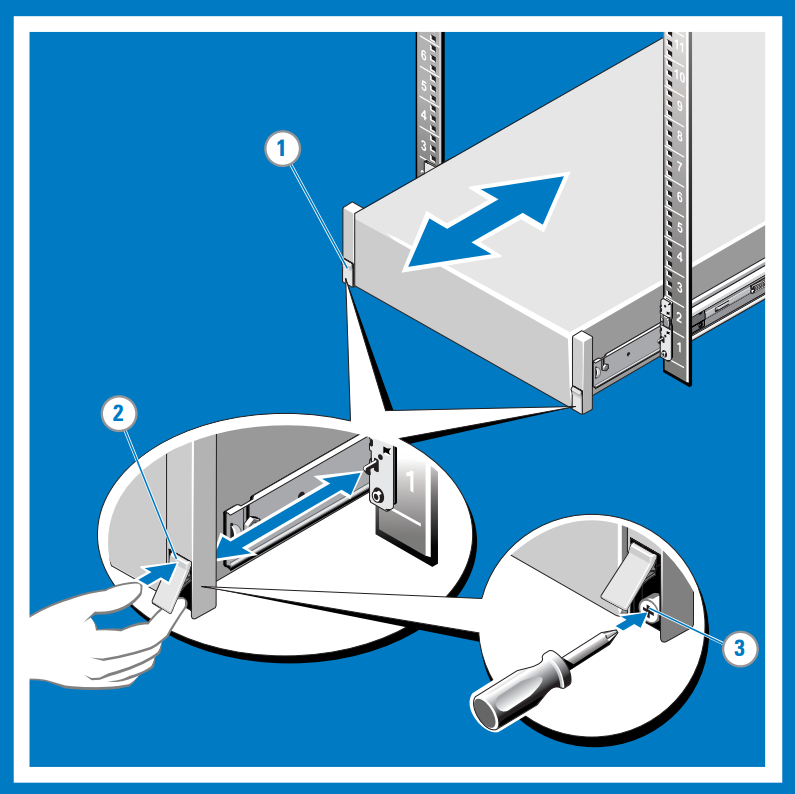

Zapojit a uvolnit přibouchnutou západku

Poznámka

Pro systémy, které nejsou vybaveny západkami slam, zabezpečte systém pomocí šroubů, jak je popsáno v kroku 3 tohoto postupu.

1. Obraťte se směrem k přední části a najděte pružinovou západku na obou stranách systému.

2. Západky se zapojují automaticky, když je systém nasunut do racku a jsou uvolněny zvednutím západek.

3. Chcete-li zabezpečit systém pro dodávku v racku nebo v jiných nestabilních prostředích, vyhledejte pevně přípojný šroub pod každou západkou a utáhněte každý šroub pomocí šroubováku #2 Phillips.



Zapojení kabeláže zařízení

Nasměrujte kabely a pak kabelujte své zařízení. Následující postupy vysvětlují, jak připojit kabeláž zařízení Azure Stack Edge Pro FPGA pro napájení a síť.

Před zahájením kabeláže zařízení potřebujete následující:

• Zařízení Azure Stack Edge Pro FPGA - rozbaleno a namontováno do racku.
• Dva napájecí kabely.
• Alespoň jeden síťový kabel 1 GbE RJ-45 pro připojení k rozhraní pro správu. V zařízení jsou dvě síťová rozhraní 1 GbE, jedno pro správu a jedno pro přenos dat.
• Jeden měděný kabel SFP+ 25 GbE pro každé datové síťové rozhraní, které se má konfigurovat. K internetu (s připojením k Azure) musí být připojeno aspoň jedno datové síťové rozhraní z portů 2, PORT 3, PORT 4, PORT 5 nebo PORT 6.
• Přístup ke dvěma distribučním jednotkám napájení (doporučeno).

Poznámka

• Pokud připojujete pouze jedno datové síťové rozhraní, doporučujeme k odesílání dat do Azure použít síťové rozhraní 25/10 GbE, jako je PORT 3, PORT 4, PORT 5 nebo PORT 6.
• Pokud chcete dosáhnout nejlepšího výkonu a zpracovávat velké objemy dat, zvažte připojení všech datových portů.
• Zařízení Azure Stack Edge Pro FPGA by mělo být připojené k síti datacentra, aby mohlo ingestovat data ze serverů zdrojů dat.

Na vašem zařízení Azure Stack Edge Pro FPGA:

• Přední panel obsahuje diskové jednotky a tlačítko napájení.

  • Na přední straně vašeho zařízení je 10 slotů disků.
  • Slot 0 má disk SATA o velikosti 240 GB, který se používá jako disk operačního systému. Slot 1 je prázdný a sloty 2 až 9 jsou disky SSD NVMe používané jako datové disky.

• Zadní deska zahrnuje redundantní napájecí zdroje (PSU).

• Zadní rovina má šest síťových rozhraní:

  • Dvě rozhraní s rychlostí 1 Gb/s.
  • Čtyři rozhraní 25 Gb/s, která můžou sloužit také jako rozhraní 10 Gb/s.
  • Řadič pro správu základní desky (BMC).

• Zadní rovina má dvě síťové karty odpovídající 6 portům:

  • QLogic FastLinQ 41264
  • QLogic FastLinQ 41262

Úplný seznam podporovaných kabelů, přepínačů a transceiverů pro tyto síťové karty najdete v části Cavium FastlinQ 41000 Series Interoperability Matrix.

Postupujte podle následujících kroků pro připojení zařízení kabelem pro napájení a připojení k síti.

1. Identifikujte různé porty v zadní rovině zařízení.

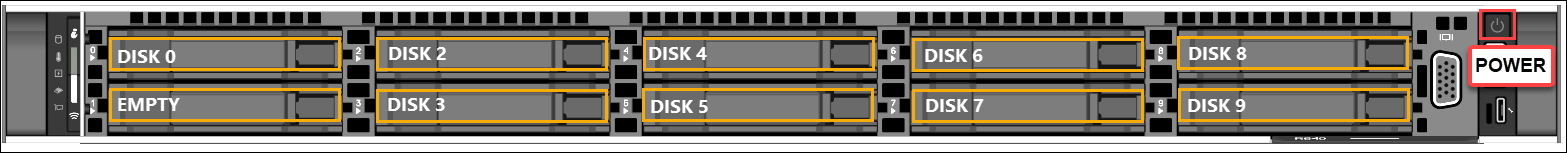

2. Vyhledejte sloty disků a tlačítko napájení na přední straně zařízení.



3. Připojte napájecí kabely ke každému napájecímu zdroji ve skříni. Pokud chcete zajistit vysokou dostupnost, nainstalujte a připojte obě napájecí zdroje k různým zdrojům napájení.

4. Připojte napájecí kabely k rozvodné jednotce napájení racku (PDU). Ujistěte se, že tyto dva napájecí zdroje používají samostatné zdroje napájení.

5. Stisknutím tlačítka napájení zařízení zapněte.

6. Připojte port 1 síťového rozhraní 1 GbE k počítači, který se používá ke konfiguraci fyzického zařízení. PORT 1 je vyhrazené rozhraní pro správu.

7. Připojte jeden nebo více portů PORT 2, PORT 3, PORT 4, PORT 5 nebo PORT 6 k síti datacentra nebo internetu.

   • Pokud připojujete port 2, použijte síťový kabel RJ-45.
   • Pro síťová rozhraní 10/25 GbE použijte měděné kabely SFP+.

Další kroky

V tomto kurzu jste se dozvěděli o tématech FPGA pro Azure Stack Edge Pro, jako jsou postupy:

• Rozbalení zařízení
• Umístěte zařízení do racku
• Zapojení kabeláže zařízení

V dalším kurzu se dozvíte, jak se připojit, nastavit a aktivovat zařízení.

Připojení a nastavení Azure Stack Edge Pro FPGA
