Metriken und Überwachung des Caches

  • Artikel

Der Azure-Portal bietet mehrere integrierte Visualisierungen, mit denen Sie die Leistung Ihrer Azure HPC Cache-Instanz überwachen können.

In diesem Artikel wird erläutert, wo die Visualisierungen zu finden sind und was sie anzeigen.

Auf vier HPC Cache-Portalseiten werden Cacheleistungsdaten angezeigt:

  • Übersicht
  • Metriken
  • Cachebericht
  • Clientstatus

Öffnen Sie die Seiten Metriken, Cachebericht und Clientstatus über das Menü Überwachung in der Seitenleiste. Die Seite Übersicht des Caches ist das oberste Element im Seitenleistenmenü.

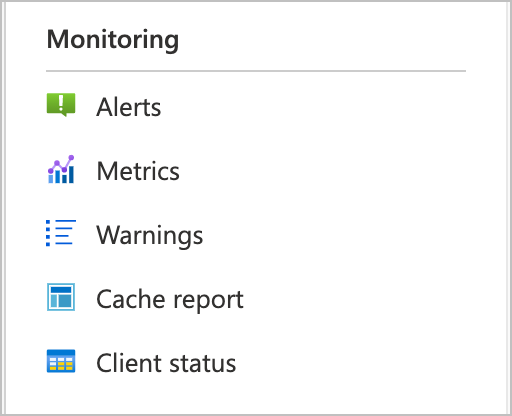

screenshot of the Monitoring menu on the left of the Azure portal interface for HPC Cache.

Seite „Übersicht“

Auf der Seite Übersicht des Caches werden Diagramme für einige grundlegende Cachestatistiken angezeigt: Cachedurchsatz, Vorgänge pro Sekunde und Latenz. Die Diagramme befinden sich am unteren Rand der Seite unterhalb des Abschnitts Essentials.

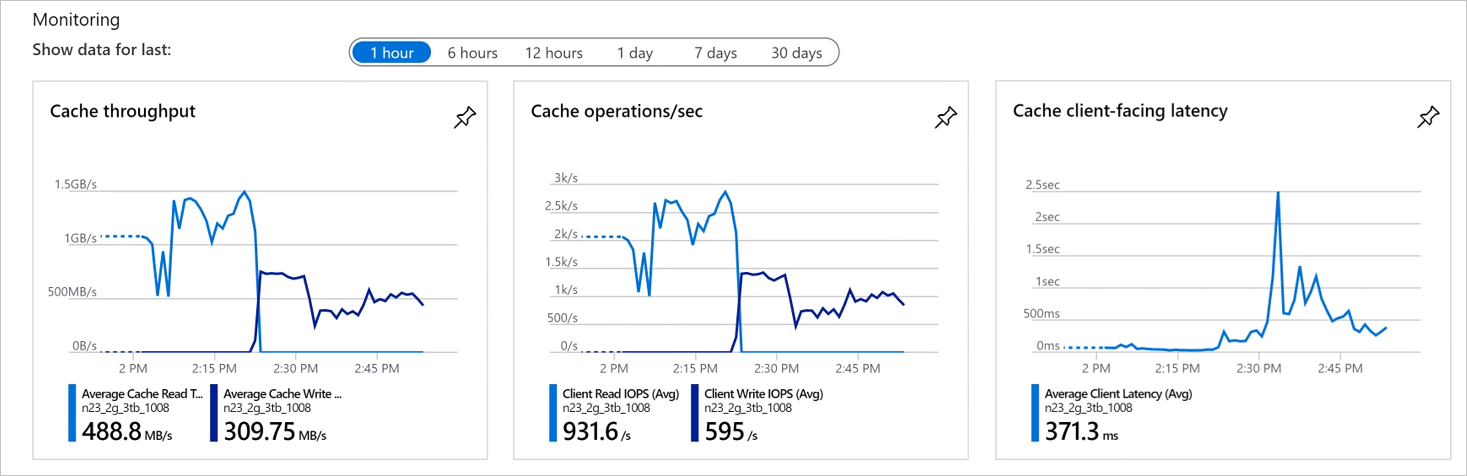

screenshot of three line graphs showing the statistics mentioned above for a sample cache

Diese Diagramme sind Bestandteil der integrierten Überwachungs- und Analysetools von Azure. Weitere Informationen zu diesen Funktionen finden Sie in der Dokumentation zu Azure Monitor.

Seite „Metriken“

Die HPC Cache-Seite Metriken ist ein weiteres Azure-Standardfeature. Befolgen Sie die Tipps auf der Seite, um eigene Diagramme zu erstellen und mehr über die Features zu erfahren.

Cachebericht

Der Cachebericht ist ein benutzerdefinierter Satz von Diagrammen, die den verwendeten Speicherplatz, den freien Speicherplatz und die Cacherecyclingrate Ihres Caches anzeigen.

Standardmäßig werden auf der Seite aggregierte Daten für alle Speicherziele des Caches angezeigt. Sie können jedoch stattdessen mit dem Steuerelement Speicherziel die Cachenutzungsdaten für ein bestimmtes Speicherziel anzeigen. Außerdem können Sie den anzuzeigenden Zeitbereich anpassen.

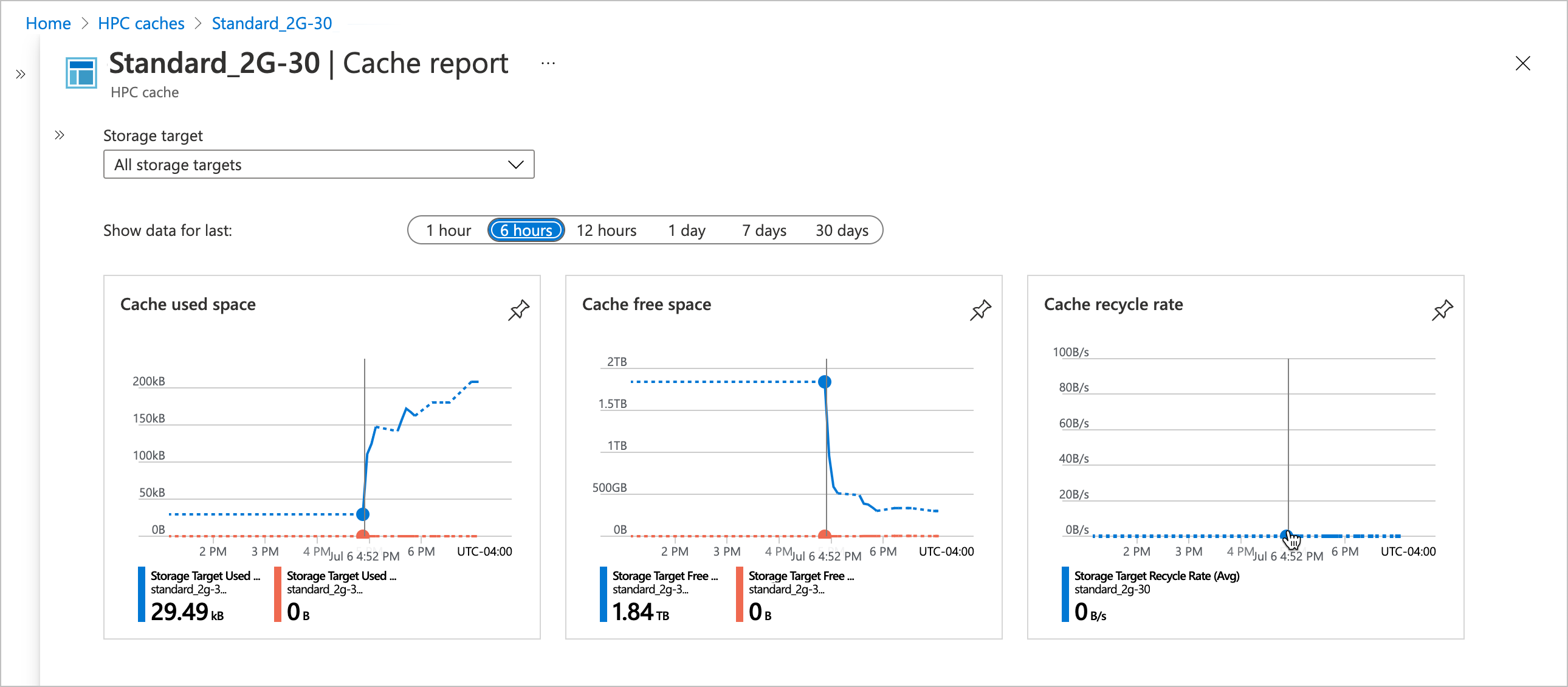

screenshot of the Cache report page.

  • Genutzter Cachespeicher ist die Menge des Speicherplatzes in Ihrem Cachespeicher, der zum Speichern von Dateien verwendet wird, die von Clientcomputern angefordert wurden. Wenn Sie ein einzelnes Speicherziel auswählen, wird nur der für Dateien aus diesem Back-End-Speichersystem genutzte Speicherplatz angezeigt.

  • Freier Cachespeicher ist die im Cachespeicher verbliebene verfügbare Kapazität.

  • Cacherecyclingrate stellt die Rate dar, mit der alte Dateien aus dem Cache entfernt werden, um Platz für neu angeforderte Dateien zu schaffen. Für ein einzelnes Speicherziel umfasst diese Berechnung nur Dateien, die auf diesem Ziel gespeichert sind.

Clientstatus

Auf der Seite Clientstatus werden die Clientcomputer aufgeführt, die mit Ihrer Azure HPC Cache-Instanz verbunden sind.

screenshot of the Client status page.

Sie können die Tabelle mit Filtern anpassen, um eine bestimmte Clientadresse oder einen bestimmten Adressbereich, ein bestimmtes Speicherziel oder eine einzelne Cachebereitstellungsadresse anzuzeigen.

Die in der Tabelle angezeigten Verbindungstypen haben mit den Clientverbindungen mit dem Speicherziel zu tun:

  • azure_https_backend ist eine sichere Clientverbindung mit einem Azure Blob Storage-Standardsystem.
  • mount_backend ist eine NFS-Verbindung mit einem NFS-Hardwaresystem oder einem Blobcontainer mit NFS-Unterstützung.
  • nfs_backend ähnelt der mount_backend-Verbindung, stellt jedoch eine separate Verbindung dar, die von einem NFS-internen Remoteprozeduraufruf anstelle einer vom Clienteinbindungsvorgang initiierten Verbindung verwendet wird.

Diese Werte können beim Debuggen von Verbindungsproblemen zwischen Clients und der HPC Cache-Instanz hilfreich sein.
