Firewallanforderungen für Azure Local

Gilt für: Azure Local 2311.2 und höher

In diesem Artikel finden Sie einen Leitfaden zum Konfigurieren von Firewalls für das Azure Stack HCI-Betriebssystem. Er enthält Firewallanforderungen für ausgehende Endpunkte und interne Regeln und Ports. Der Artikel enthält auch Informationen zur Verwendung von Azure-Diensttags mit der Microsoft Defender-Firewall.

In diesem Artikel wird auch beschrieben, wie Sie optional eine stark gesperrte Firewallkonfiguration verwenden, um den gesamten Datenverkehr für alle Ziele außer den in Ihrer Zulassungsliste enthaltenen Zielen zu blockieren.

Wenn Ihr Netzwerk einen Proxyserver für den Internetzugriff verwendet, lesen Sie " Konfigurieren von Proxyeinstellungen für Azure Local".

Wichtig

Azure Express Route und Azure Private Link werden für Azure Local oder eine seiner Komponenten nicht unterstützt, da es nicht möglich ist, auf die öffentlichen Endpunkte zuzugreifen, die für Azure Local erforderlich sind.

Firewallanforderungen für ausgehende Endpunkte

Das Öffnen von Ports 80 und 443 für ausgehenden Netzwerkdatenverkehr in der Firewall Ihrer Organisation erfüllt die Konnektivitätsanforderungen für das Azure Stack HCI-Betriebssystem, um eine Verbindung mit Azure und Microsoft Update herzustellen.

Azure Local muss regelmäßig eine Verbindung mit Azure herstellen, um:

  • Bekannte Azure-IP-Adressen
  • Ausgehender Datenverkehr
  • Ports 80 (HTTP) und 443 (HTTPS)

Wichtig

Azure Local unterstützt keine HTTPS-Inspektion. Stellen Sie sicher, dass die HTTPS-Überprüfung entlang Ihres Netzwerkpfads für Azure Local deaktiviert ist, um Verbindungsfehler zu verhindern. Dies umfasst die Verwendung von Entra ID-Mandanteneinschränkungen V1, die für die Kommunikation mit dem Azure Local-Verwaltungsnetzwerk nicht unterstützt werden.

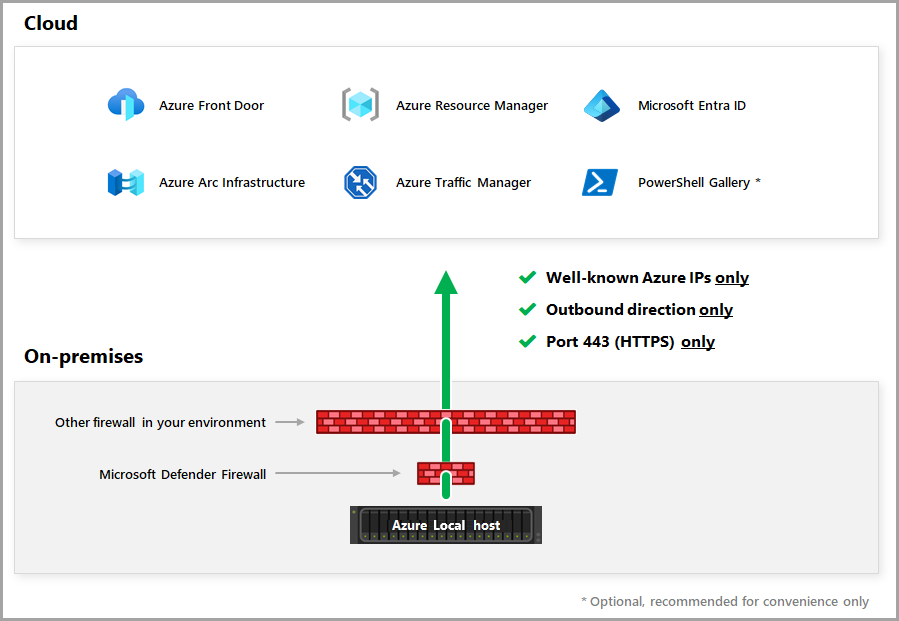

Wie im folgenden Diagramm gezeigt, kann Azure Local mit mehr als einer Firewall potenziell auf Azure zugreifen.

Das Diagramm zeigt, wie Azure Local über Port 443 (HTTPS) der Firewalls auf Endpunkte mit Dienst-Tag zugreift.

Erforderliche Firewall-URLs für lokale Azure-Bereitstellungen

Azure Local-Instanzen aktivieren automatisch die Azure Resource Bridge und die AKS-Infrastruktur und verwenden den Arc for Servers-Agent, um sich mit der Azure-Kontrollebene zu verbinden. Zusammen mit der Liste der HCI-spezifischen Endpunkte in der folgenden Tabelle müssen die Azure Resource Bridge auf lokalen Azure-Endpunkten , die AKS auf lokalen Azure-Endpunkten und die Azure Arc-fähigen Serverendpunkte in der Zulassungsliste Ihrer Firewall enthalten sein.

Verwenden Sie für eine konsolidierte Liste der Endpunkte für Ost-USA, die Azure Local, Arc-fähige Server, ARB und AKS umfasst:

Verwenden Sie für eine konsolidierte Liste der Endpunkte für Westeuropa, die Azure Local, Arc-fähige Server, ARB und AKS umfassen:

Verwenden Sie für eine konsolidierte Liste der Endpunkte für Australien Ost, die Azure Local, Arc-fähige Server, ARB und AKS umfasst:

Verwenden Sie für eine konsolidierte Liste der Endpunkte für Kanada Central, die Azure Local, Arc-fähige Server, ARB und AKS umfasst:

Verwenden Sie für eine konsolidierte Liste der Endpunkte für Indien Central, die Azure Local, Arc-fähige Server, ARB und AKS umfasst:

Verwenden Sie für eine konsolidierte Liste der Endpunkte für Südostasien, die Azure Local- und Arc-fähige Server, ARB und AKS umfassen:

Verwenden Sie Folgendes für eine konsolidierte Liste der Endpunkte für Japan, Osten, die Azure Local, Arc-fähige Server, ARB und AKS umfasst:

Verwenden Sie Folgendes für eine konsolidierte Liste der Endpunkte für USA, Süden-Mitte, die Azure Local, Arc-fähige Server, ARB und AKS umfasst:

Erforderliche Firewall-URLs für Azure Local in Azure Government-Regionen

Verwenden Sie für eine konsolidierte Liste der Endpunkte für US Gov Virginia, die Azure Local, Arc-fähige Server, ARB und AKS umfasst:

Firewallanforderungen für OEMs

Je nach OEM, den Sie für Azure Local verwenden, müssen Sie möglicherweise zusätzliche Endpunkte in Ihrer Firewall öffnen.

Erforderliche DataON-Endpunkte für lokale Azure-Bereitstellungen

Dell-Endpunkte erforderlich für lokale Azure-Bereitstellungen

HPE erforderliche Endpunkte für lokale Azure-Bereitstellungen

Erforderliche Hitachi-Endpunkte für Azure Local-Bereitstellungen

Lenovo erforderliche Endpunkte für lokale Azure-Bereitstellungen

Firewallanforderungen für zusätzliche Azure-Dienste

Je nach zusätzlichen Azure-Diensten, die Sie für Azure Local aktivieren, müssen Sie möglicherweise zusätzliche Firewallkonfigurationsänderungen vornehmen. Unter den folgenden Links finden Sie Informationen zu Firewallanforderungen für jeden Azure-Dienst:

Firewallanforderungen für interne Regeln und Ports

Stellen Sie sicher, dass die richtigen Netzwerkports zwischen allen Knoten geöffnet sind, sowohl innerhalb eines Standorts als auch zwischen Standorten für gestreckte Instanzen (gestreckte Instanzfunktionen sind nur in Azure Stack HCI, Version 22H2) verfügbar. Sie benötigen geeignete Firewallregeln, um ICMP, SMB (Port 445, plus Port 5445 für SMB Direct bei Verwendung von iWARP RDMA) und WS-MAN (Port 5985) bidirektionalen Datenverkehr zwischen allen Knoten im Cluster zuzulassen.

Wenn Sie den Erstellungs-Assistenten im Windows Admin Center verwenden, öffnet der Assistent automatisch die entsprechenden Firewallports auf jedem Server im Cluster für Failover-Clustering, Hyper-V und Speicher-Replikat. Wenn Sie auf jedem Computer eine andere Firewall verwenden, öffnen Sie die Ports wie in den folgenden Abschnitten beschrieben:

Azure Stack HCI-Betriebssystemverwaltung

Stellen Sie sicher, dass die folgenden Firewallregeln in Ihrer lokalen Firewall für die Verwaltung des Azure Stack HCI-Betriebssystems konfiguriert sind, einschließlich Lizenzierung und Abrechnung.

Regel Aktion Quelle Reiseziel Dienst Häfen
Eingehenden/ausgehenden Datenverkehr zu und vom lokalen Azure-Dienst auf lokalen Azure-Computern zulassen Zulassen Instanzknoten Instanzknoten TCP 30301

Windows Verwaltungscenter

Stellen Sie sicher, dass die folgenden Firewall-Regeln in Ihrer lokalen Firewall für Windows Admin Center konfiguriert sind.

Regel Aktion Quelle Reiseziel Dienst Häfen
Gewähren des Zugriffs auf Azure und Microsoft Update Zulassen Windows Verwaltungscenter Azure Lokal TCP 445
Verwenden der Windows-Remoteverwaltung (WinRM) 2.0
für die HTTP-Verbindungen zum Ausführen von Befehlen
auf Remote-Windows-Servern		 Zulassen Windows Verwaltungscenter Azure Lokal TCP 5985
Verwenden Sie WinRM 2.0 für HTTPS-Verbindungen zur Ausführung
Befehle auf Remote-Windows-Servern		 Zulassen Windows Verwaltungscenter Azure Lokal TCP 5986

Hinweis

Wenn Sie bei der Installation des Windows Admin Center die Einstellung Use WinRM over HTTPS only (Nur WinRM bei HTTPS verwenden) auswählen, ist Port 5986 erforderlich.

Active Directory

Stellen Sie sicher, dass die folgenden Firewallregeln in Ihrer lokalen Firewall für Active Directory (lokale Sicherheitsautorität) konfiguriert sind.

Regel Aktion Quelle Reiseziel Dienst Häfen
Eingehende/ausgehende Konnektivität mit den Active Directory-Webdiensten (ADWS) und dem Active Directory-Verwaltungsgatewaydienst zulassen Zulassen Azure Lokal Active Directory-Dienste TCP 9389

Netzwerkzeitprotokoll (NTP)

Stellen Sie sicher, dass die folgenden Firewallregeln in Ihrer lokalen Firewall für das Netzwerkzeitprotokoll (NETWORK Time Protocol, NTP) konfiguriert sind.

Regel Aktion Quelle Reiseziel Dienst Häfen
Erlaube eingehende/ausgehende Konnektivität zum Network Time Protocol (NTP)-Server. Dieser Server kann Active Directory-Domänencontroller oder eine NTP-Appliance sein. Zulassen Azure Lokal Netzwerk-Zeitprotokollserver (NTP/SNTP) UDP (User Datagram Protocol) 123

Failoverclustering

Stellen Sie sicher, dass die folgenden Firewall-Regeln in Ihrer lokalen Firewall für Failoverclustering konfiguriert sind.

Regel Aktion Quelle Reiseziel Dienst Häfen
Zulassen der Failovercluster-Überprüfung Zulassen Verwaltungssystem Instanzknoten TCP 445
Zulassen der dynamischen RPC-Portzuordnung Zulassen Verwaltungssystem Instanzknoten TCP Mindestens 100 Ports
Ports über 5000
Zulassen von Remote Procedure Call (RPC) Zulassen Verwaltungssystem Instanzknoten TCP 135
Zulassen eines Clusteradministrators Zulassen Verwaltungssystem Instanzknoten UDP (User Datagram Protocol) 137
Zulassen eines Clusterdiensts Zulassen Verwaltungssystem Instanzknoten UDP (User Datagram Protocol) 3343
Zulassen eines Clusterdiensts (erforderlich während
eines Server-Verbindungsvorgangs.)		 Zulassen Verwaltungssystem Instanzknoten TCP 3343
Zulassen von ICMPv4 und ICMPv6
für die Failovercluster-Überprüfung		 Zulassen Verwaltungssystem Instanzknoten n/v n/v

Hinweis

Das Verwaltungssystem enthält alle Computer, von denen Sie das System verwalten möchten, unter Verwendung von Tools wie Windows Admin Center, Windows PowerShell oder System Center Virtual Machine Manager.

Hyper-V

Stellen Sie sicher, dass die folgenden Firewall-Regeln in Ihrer lokalen Firewall für Hyper-V konfiguriert sind.

Regel Aktion Quelle Reiseziel Dienst Häfen
Zulassen von Clusterinterner Kommunikation Zulassen Verwaltungssystem Hyper-V-Server TCP 445
Zulassen von RPC-Endpunktzuordnung und WMI Zulassen Verwaltungssystem Hyper-V-Server TCP 135
Zulassen von HTTP-Konnektivität Zulassen Verwaltungssystem Hyper-V-Server TCP 80
Zulassen von HTTPS-Konnektivität Zulassen Verwaltungssystem Hyper-V-Server TCP 443
Zulassen von Livemigration Zulassen Verwaltungssystem Hyper-V-Server TCP 6600
Zulassen von Verwaltungsdienst für virtuelle Computer Zulassen Verwaltungssystem Hyper-V-Server TCP 2179
Zulassen der dynamischen RPC-Portzuordnung Zulassen Verwaltungssystem Hyper-V-Server TCP Mindestens 100 Ports
Ports über 5000

Hinweis

Öffnen Sie einen Bereich von Ports über Port 5000, um die dynamische RPC-Portzuordnung zuzulassen. Ports unter 5000 werden möglicherweise bereits von anderen Anwendungen verwendet und können Konflikte mit DCOM-Anwendungen verursachen. Frühere Erfahrungen haben gezeigt, dass mindestens 100 Ports geöffnet sein sollten, da mehrere Systemdienste von diesen RPC-Ports abhängig sind, um miteinander kommunizieren zu können. Weitere Informationen finden Sie unterKonfigurieren der dynamischen RPC-Portzuweisung für den Firewall-Einsatz.

Speicherreplikat (gestreckter Cluster)

Stellen Sie sicher, dass die folgenden Firewallregeln in Ihrer lokalen Firewall für Speicherreplikate (gestreckte Instanz) konfiguriert sind.

Regel Aktion Quelle Reiseziel Dienst Häfen
Zulassen von Server Message Block
SMB-Protokoll		 Zulassen Gestreckte Instanzknoten Gestreckte Instanzknoten TCP 445
Zulassen von Webdienstverwaltung
(WS-MAN)		 Zulassen Gestreckte Instanzknoten Gestreckte Instanzknoten TCP 5985
Zulassen von ICMPv4 und ICMPv6
(bei der Verwendung des Test-SRTopology
PowerShell-Cmdlet)		 Zulassen Gestreckte Instanzknoten Gestreckte Instanzknoten n/v n/v

Aktualisieren der Microsoft Defender-Firewall

In diesem Abschnitt erfahren Sie, wie Sie die Microsoft Defender-Firewall so konfigurieren, dass IP-Adressen, die einem Diensttag zugeordnet sind, eine Verbindung mit dem Betriebssystem herstellen können. Ein Dienst-Tag steht für eine Gruppe von IP-Adressen eines bestimmten Azure-Diensts. Microsoft verwaltet die im Diensttag eingeschlossenen IP-Adressen und aktualisiert das Diensttag automatisch, wenn sich IP-Adressen ändern, damit möglichst wenige Updates erforderlich sind. Weitere Informationen finden Sie unter Diensttags in virtuellen Netzwerken.

  1. Laden Sie die JSON-Datei aus der folgenden Ressource auf den Zielcomputer herunter, auf dem das Betriebssystem ausgeführt wird: Azure IP Ranges and Service Tags – Public Cloud.

  2. Verwenden Sie den folgenden PowerShell-Befehl zum Öffnen der JSON-Datei:

    $json = Get-Content -Path .\ServiceTags_Public_20201012.json | ConvertFrom-Json

  3. Rufen Sie die Liste der IP-Adressbereiche für einen bestimmten Dienst-Tag ab, z. B. den AzureResourceManager Dienst-Tag.

    $IpList = ($json.values | where Name -Eq "AzureResourceManager").properties.addressPrefixes

  4. Importieren Sie die Liste der IP-Adressen in Ihre externe Unternehmens-Firewall, wenn Sie eine zugehörige Positivliste verwenden.

  5. Erstellen Sie für jeden Knoten im System eine Firewallregel, um ausgehenden Datenverkehr für Port 443 (HTTPS) für die Liste der IP-Adressbereiche zuzulassen:

    New-NetFirewallRule -DisplayName "Allow Azure Resource Manager" -RemoteAddress $IpList -Direction Outbound -LocalPort 443 -Protocol TCP -Action Allow -Profile Any -Enabled True
