Verwalten statischer IP-Adressen während der Migration (Vorschau)

Gilt für: Azure Local 2311.2 und höher

In diesem Artikel wird erläutert, wie statische IP-Adressen während der Migration virtueller Computer (VM) zu Azure Local mithilfe von Azure Migrate beibehalten werden. Es enthält detaillierte Anweisungen zum Ausführen der statischen IP-Migrationsskripts auf Windows- und Linux-VMs.

Informationen zum statischen IP-Migrationspaket

Für Windows-VMs unterstützt dieser Artikel Gastbetriebssysteme von Windows Server 2012 R2 und höher. Für Linux-VMs unterstützt es Ubuntu, Red Hat Enterprise Linux, CentOS und Debian-Distributionen.

Laden Sie das statische IP-Migrationspaket herunter (.zip Format). Die datei .zip enthält verschiedene Skripts für Windows- und Linux-VMs.

Die folgenden Skripts sind für Windows enthalten:

  • Prepare-MigratedVM.ps1 – Bereitet die VM für die statische IP-Migration mithilfe des Cmdlets -StaticIPMigration vor, das das skript Initialize-StaticIPMigration.ps1 ausführt.

    Protokolle werden automatisch im Verzeichnis des Skripts erstellt.

  • Initialize-StaticIPMigration.ps1 – Sammelt die Informationen zur VM-Netzwerkschnittstelle in einer Konfigurationsdatei (InterfaceConfigurations.json im lokalen Verzeichnis) und richtet eine geplante Aufgabe ein, um das Set-StaticIPConfiguration.ps1 Skript auszuführen.

  • Set-StaticIPConfiguration.ps1 – Wird beim Start des virtuellen Computers ausgeführt, um die generierte Konfigurationsdatei der Netzwerkschnittstelle anzuwenden.

  • Utilities.psm1 – Dieses Skript enthält Hilfsfunktionen für die Skripts.

Voraussetzungen

Bevor Sie beginnen, bereiten Sie die Quell- und Zielumgebungen für die IP-Migration vor.

Vorbereiten von Quell-VMs für die IP-Migration

Um Windows-VMs mit statischen IPs aus dem Quellsystem (Hyper-V oder VMware) zu migrieren, stellen Sie sicher, dass die folgenden Anforderungen erfüllt sind.

  • Stellen Sie sicher, dass die virtuellen Computer während des gesamten Replikationsprozesses und bis zum geplanten Failover (Migration) eingeschaltet werden.

  • Stellen Sie für VMware-VMs sicher, dass VMware Tools installiert sind.

  • Stellen Sie für Hyper-V VMs sicher, dass Hyper-V Integrationsdienste installiert sind. Weitere Informationen finden Sie unter Manage Hyper-V Integration Services.

  • Stellen Sie sicher, dass das Vorbereitungsskript auf dem virtuellen Quellcomputer von einem Konto mit Administratorrechten ausgeführt wird, um geplante Aufgaben zu erstellen.

Bereiten Sie die lokale Azure-Instanz und das logische Netzwerk vor

Stellen Sie auf der Zielinstanz Azure Local ein statisches logisches Azure Arc-Netzwerk bereit, um die Migration zu unterstützen. Für dieses Setup muss Folgendes definiert werden:

  • IP-Adressbereich
  • Gatewayadresse
  • DNS-Server
  • einen IP-Poolbereich (optional)

Ausführliche Anleitungen zum Erstellen und Konfigurieren statischer oder dynamischer logischer Azure Arc-Netzwerke finden Sie unter Erstellen logischer Netzwerke für azure Local.

Stellen Sie sicher, dass die statischen IP-Adressen, die Sie migrieren möchten, im statischen logischen Netzwerk verfügbar sind und nicht einer anderen VM zugewiesen wurden. Wenn bereits eine IP-Adresse verwendet wird, schlägt die Migration mit dem Fehler fehl: Die Adresse wird bereits verwendet. Gehen Sie wie folgt vor, um folgendes zu vermeiden:

  1. Wechseln Sie zum statischen logischen Zielnetzwerk.
  2. Überprüfen Sie, welche IP-Adressen verwendet werden.
  3. Entfernen Sie alle NICs, die den statischen IPs zugewiesen sind, die Sie migrieren möchten.

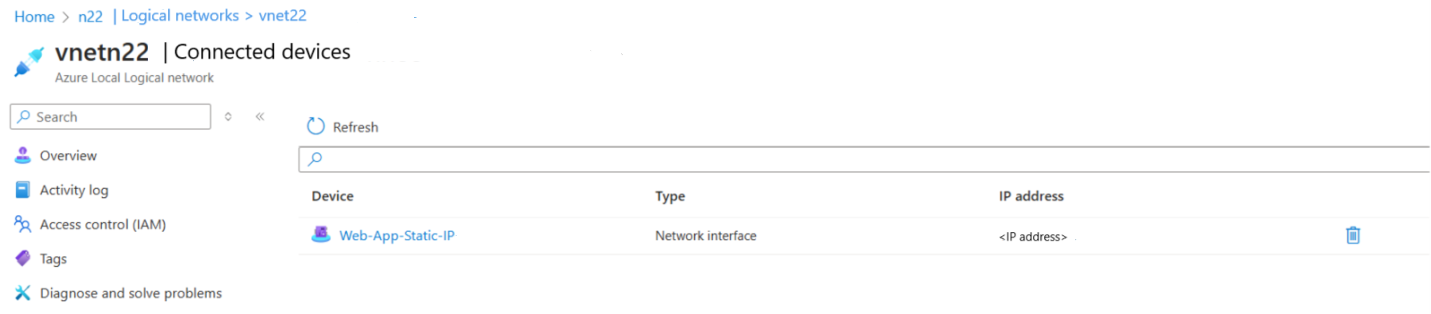

Screenshot der Seite

(Optional) Bereiten Sie sich darauf vor, die Einführung der IP-Migration in großem Maßstab unter Verwendung von Gruppenrichtlinien vorzubereiten.

Um diese Methode zu verwenden, benötigen Sie Domänenadministratorberechtigungen und Zugriff auf den Gruppenrichtlinien-Editor. Darüber hinaus muss eine der folgenden Bedingungen erfüllt sein:

  • Die Quell-VMs müssen über Internetzugriff verfügen, um das statische IP-Migrationspaket direkt in das lokale Dateisystem herunterzuladen.

  • Die Quell-VMs müssen schreibgeschützten Zugriff auf eine Remotedateifreigabe haben, die das statische IP-Migrationspaket hostet. Dieses Paket muss im Voraus vorbereitet und in die Remotefreigabe heruntergeladen werden.

Einrichten der IP-Migration

Führen Sie die folgenden Schritte aus, um die IP-Migration einzurichten. Die Schritte unterscheiden sich für Windows- und Linux-VMs.

Für Windows-VMs können Sie die IP-Migration manuell oder mithilfe von Gruppenrichtlinien einrichten.

Manuelles Einrichten der IP-Migration

So richten Sie die IP-Migration manuell für Windows-VMs ein:

  1. Laden Sie die datei .zip herunter, und installieren Sie den Inhalt des statischen IP-Migrationspakets in einem lokalen Ordner auf dem virtuellen Computer.

  2. Öffnen Sie PowerShell als Administrator, und führen Sie das skriptPrepare-MigratedVM.ps1 mit dem folgenden Befehl aus:

    .\Prepare-MigratedVM.ps1 -StaticIPMigration 

  3. Erstellen Sie im Azure-Portal ein Migrationsprojekt, lösen Sie die Ermittlung aus, und replizieren Sie die VM. Weitere Informationen finden Sie unter Erstellen eines Azure Migrate-Projekts.

  4. Bevor Sie die zu migrierenden virtuellen Computer auswählen, verwenden Sie den Replikations-Assistenten, um die richtigen logischen Netzwerke für jede Netzwerkschnittstelle auf der Quell-VM zuzuweisen und zu konfigurieren.

  5. Wählen Sie im Abschnitt Replikationen > Allgemein > Compute- und NetzwerkVM aus. Stellen Sie auf dieser Registerkarte sicher, dass die Netzwerkschnittstellen dem richtigen logischen Netzwerk zugewiesen sind. DHCP-Netzwerkschnittstellen werden dynamischen logischen Netzwerken zugewiesen, und statische Netzwerkschnittstellen werden statischen logischen Netzwerken zugewiesen.

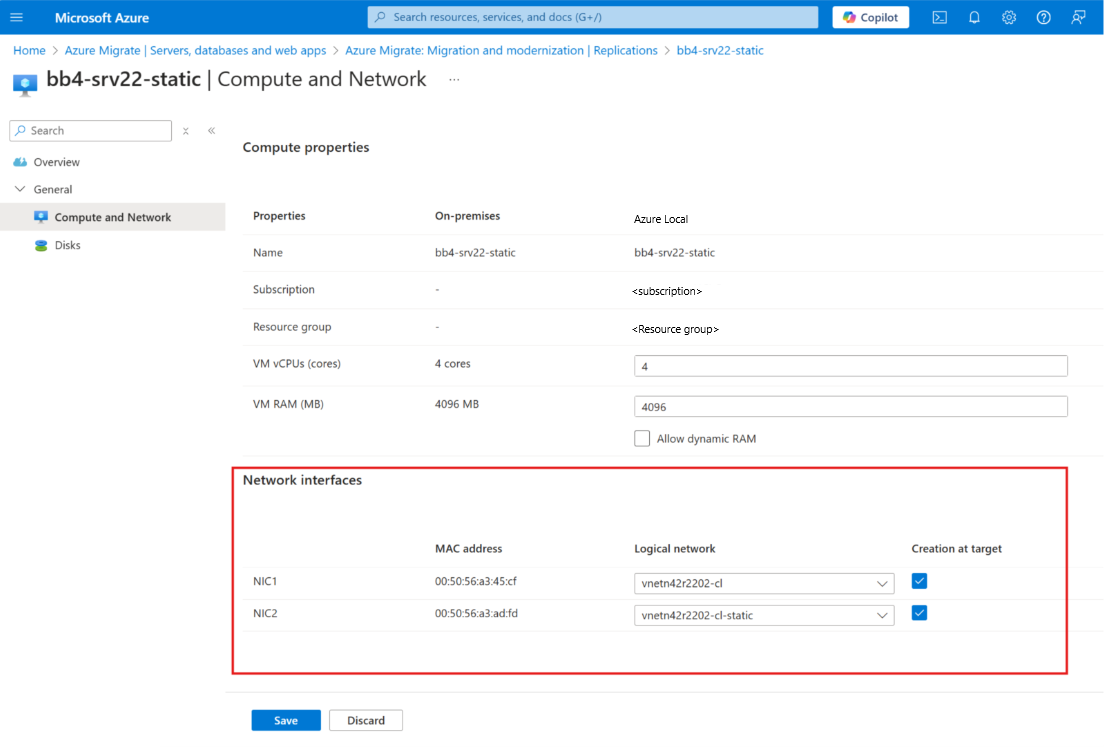

    Screenshot der Seite „Compute und Netzwerk“.

    Fehler beim ordnungsgemäßen Zuweisen der Netzwerkschnittstellen zu den entsprechenden logischen Netzwerken führt zu falschen IP-Adressinformationen, die im lokalen Azure- und Azure-Portal angezeigt werden.

  6. Wählen Sie in der Ansicht Migrieren unter Virtuelle Computer herunterfahren die Option Ja, virtuelle Computer herunterfahren (es wird sichergestellt, dass keine Daten verloren gehen) aus.

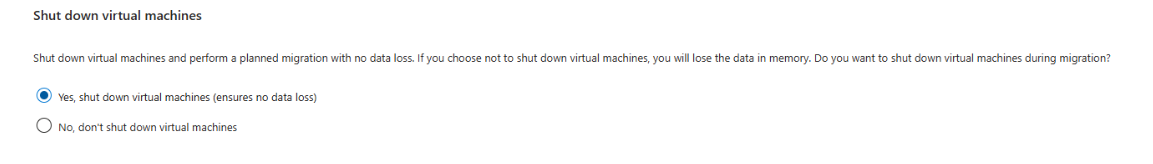

    Screenshot des Bereichs „Virtuelle Computer herunterfahren“.

  7. Überprüfen Sie nach der Migration des virtuellen Computers die migrierte VM, um zu überprüfen, ob die statischen IP-Einstellungen migriert wurden.

Einrichten der IP-Migration mithilfe von Gruppenrichtlinien

Führen Sie die folgenden Schritte aus, um die statische IP-Migration auf domänenverbundenen VMs mithilfe von Gruppenrichtlinien einzurichten.

  • Überprüfen Sie die voraussetzungen für statische IP-Migrationen mithilfe von Gruppenrichtlinien.

Erstellen eines Gruppenrichtlinienobjekts

  1. Öffnen Sie die Gruppenrichtlinien-Verwaltungskonsole für Ihre Active Directory (AD)-Umgebung.

  2. Navigieren Sie in Ihrer AD-Gesamtstruktur (Active Directory) zu dem Speicherort, der die virtuellen Computer enthält, die Sie mit der beibehaltenen statischen IP migrieren möchten.

  3. Klicken Sie mit der rechten Maustaste und wählen Sie Gruppenrichtlinienobjekt (GPO) in dieser Domäne erstellen und hier verknüpfen aus.

  4. Wenn Sie dazu aufgefordert werden, weisen Sie diesem Gruppenrichtlinienobjekt (GPO) einen beschreibenden Namen zu:

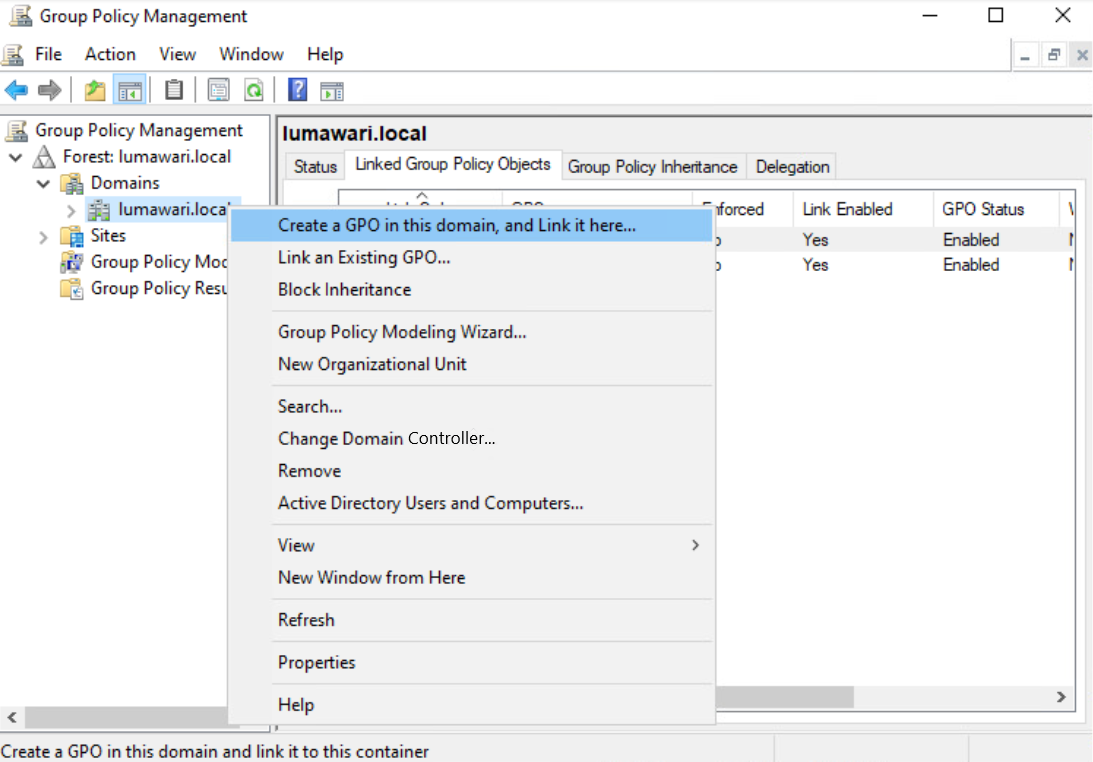

    Screenshot des GPO-Menüelements.

  5. Das GPO bearbeiten:

    1. Klicken Sie mit der rechten Maustaste auf das neu erstellte Gruppenrichtlinienobjekt und wählen Sie Bearbeiten aus.

    2. Wechseln Sie im Gruppenrichtlinienverwaltungs-Editor zu Computerkonfiguration > Einstellungen > Systemsteuerungseinstellungen > geplante Aufgaben.

  6. Klicken Sie mit der rechten Maustaste auf den leeren Bereich unter Geplante Vorgänge, und wählen Sie Neuen > Sofortigen Vorgang (mindestens Windows 7)aus.

Definieren des geplanten Vorgangs

  1. Wählen Sie Neue > Unmittelbare Aufgabe aus. Wenn der Assistent für geplante Aufgaben geöffnet wird, konfigurieren Sie jede Registerkarte wie folgt:

  2. Wählen Sie auf der Registerkarte Allgemein unter AktionErstellen aus, und geben Sie einen beschreibenden Namen für die Aufgabe ein.

  3. Wählen Sie unter Sicherheitsoptionendie folgenden Einstellungen aus:

    1. Verwenden Sie beim Ausführen der Aufgabe das folgende Benutzerkonto NT AUTHORITY\SYSTEM.

    2. Wählen Sie Unabhängig von der Benutzeranmeldung ausführen aus.

    3. Wählen Sie "Ausführen" mit den höchsten Berechtigungen aus.

  4. Wählen Sie unter Konfigurieren fürWindows Vista- oder Windows Server 2008- für die Konfiguration aus:

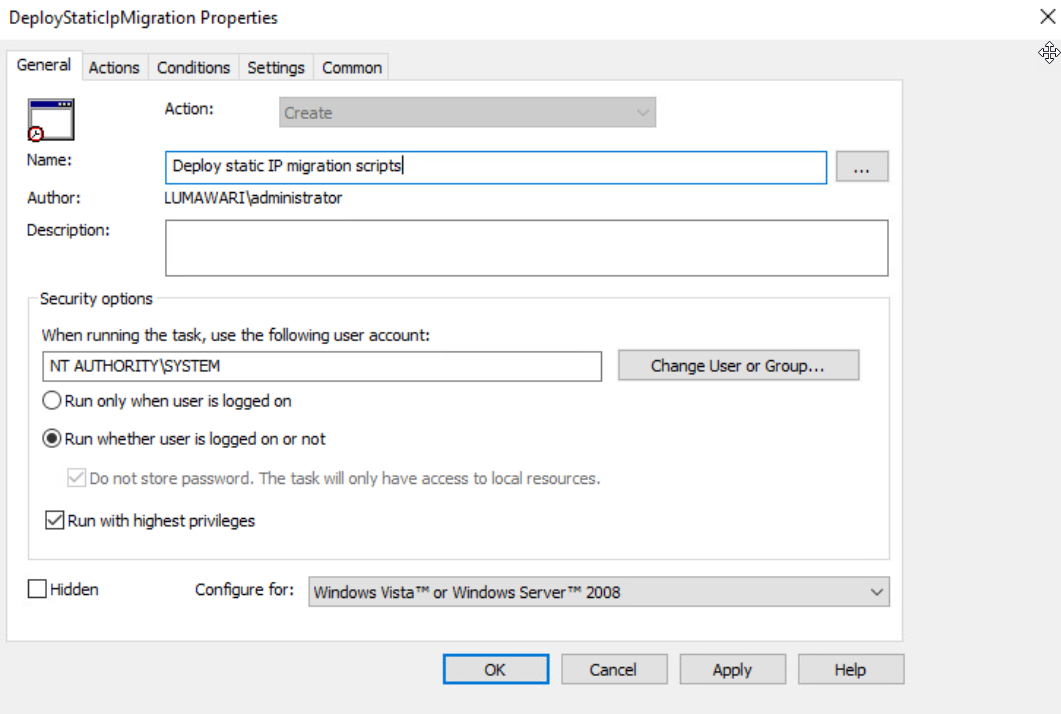

    Screenshot des Dialogfelds

  5. Wählen Sie auf der Registerkarte Aktionen unter der Registerkarte AktionenNeu aus.

  6. Wählen Sie unter Aktion die Option Programm starten aus.

  7. Unter Einstellungen:

    1. Führen Sie Programm/Skript aus: Geben Sie powershell.exeein.

    2. Wenn Ihre virtuellen Computer auf den Downloadlink für die datei .zip zugreifen können, fügen Sie die folgenden Argumente hinzu, und ersetzen Sie die Parameter in Klammern:

      -ExecutionPolicy Bypass -Command "Invoke-WebRequest -Uri [download link] -OutFile [path to static IP migration package] ; Expand-Archive Path [path to static IP migration package] -DestinationPath C:\StaticIp ; & C:\StaticIp\Prepare-MigratedVM.ps1 -StaticIPMigration
``` 

    3. (Alternativ) Wenn Sie über eine Remotefreigabe verfügen, die die .zip-Datei hostet, fügen Sie die folgenden Argumente hinzu, und ersetzen Sie die Parameter in Klammern:

    -ExecutionPolicy Bypass -Command "Copy-Item -Path [ZIP file path in remote share] -Destination [path to static IP migration package] -Force ; Expand-Archive -Path [path to static IP migration package] DestinationPath C:\StaticIp ; & C:\StaticIp\Prepare-MigratedVM.ps1 -StaticIPMigration

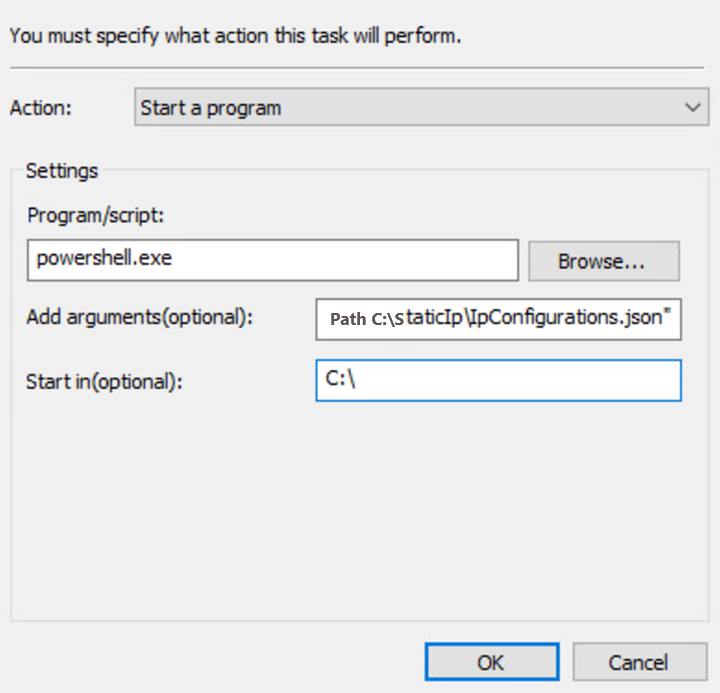

  8. Wählen Sie eine Aktion und ein Programm/Skript aus, fügen Sie optionale Argumente und optionale Informationen zu Starten in hinzu (siehe Abbildung).

    Screenshot der Aktionsseite.

  9. Wählen Sie OK aus, um die geplante Vorgangskonfiguration abzuschließen.

Anwenden des Gruppenrichtlinienobjekts

  1. Verknüpfen Sie das Gruppenrichtlinienobjekt mit der gewünschten Organisationseinheit (OU):

    1. Wenn das Gruppenrichtlinienobjekt noch nicht verknüpft ist, klicken Sie in der Gruppenrichtlinien-Verwaltungskonsole mit der rechten Maustaste auf die gewünschte OU, und wählen Sie "Verknüpfen eines vorhandenen Gruppenrichtlinienobjekts" aus.

    2. Wählen Sie das von Ihnen erstellte Gruppenrichtlinienobjekt aus.

  2. Warten Sie, bis die Replikation abgeschlossen ist. Nach 10-20 Minuten repliziert das Gruppenrichtlinienobjekt auf die jeweiligen Domänencontroller. Sie können das Richtlinienupdate auch erzwingen, indem Sie das cmdlet gpupdate in PowerShell auf einer bestimmten VM ausführen.

  3. Überprüfen Sie die Änderungen:

    1. Überprüfen Sie den virtuellen Computer, um zu bestätigen, dass unter C:\StaticIp\IpConfigurations.jsineine Schnittstellenkonfigurationsdatei erstellt wurde.

    2. Stellen Sie sicher, dass eine geplante Aufgabe mit dem Namen Set-StaticIpConfiguration erstellt wurde, um beim Neustart ausgeführt zu werden.

Bekannte Einschränkungen

Dies sind die bekannten Einschränkungen und Anzeigeprobleme beim Migrieren statischer IP-Adressen:

Alte Netzwerkadapterinformationen im Geräte-Manager

Nach der Migration zeigt der Geräte-Manager möglicherweise weiterhin die alten Netzwerkadapterinformationen aus der Vormigration an. Dies wirkt sich zwar nicht auf den neuen Netzwerkadapter aus, der nach der Migration erstellt wurde und keine IP-Konflikte verursacht, aber das Skript löscht diese alte Registrierung derzeit nicht, sodass sie sichtbar bleibt.

Mehrere IP-Adressen auf einem einzelnen Netzwerkadapter

Wenn der virtuelle Quellcomputer mehreren statischen IP-Adressen zugewiesen ist, die einem einzelnen Netzwerkadapter zugewiesen sind, werden diese IP-Adressen auf der migrierten VM ordnungsgemäß zugewiesen. Azure Local VMs, die von Azure Arc in Azure Local aktiviert sind, zeigen jedoch nur eine IP-Adresse pro Netzwerkadapter im Azure-Portal an. Dies ist ein bekanntes Anzeigeproblem im lokalen Azure-Portal und wirkt sich nicht auf die tatsächliche Funktionalität der IP-Adressen auf der migrierten VM aus.

Mehrere Netzwerkadapter und -typen

Wenn die Quell-VM über mehrere Netzwerkadapter mit einer Mischung aus DHCP- und statischen Konfigurationen verfügt, behält die migrierte VM die richtige Anzahl von Netzwerkadaptern, Netzwerkadaptertypen und statischen IP-Adressen auf dem statischen Netzwerkadapter bei. Die Azure Local Portal-Ansicht der migrierten VM kann jedoch fälschlicherweise doppelte oder ungenaue IPs auf den Netzwerkadaptern anzeigen. Dies ist ein bekanntes Anzeigeproblem im lokalen Azure-Portal und wirkt sich nicht auf die Funktionalität der IP-Adressen auf der migrierten VM aus. Sehen Sie sich das folgende Beispiel einer migrierten VM mit einem DHCP-Netzwerkadapter und einem statischen Netzwerkadapter an.

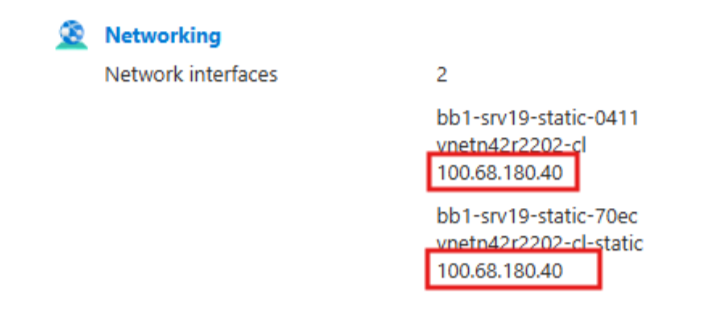

Screenshot der Netzwerkadapter.

Statische IPv6-IP-Adressen werden nicht unterstützt

Lokale Azure-VMs unterstützen derzeit nur IPv4-Adressen. NiCs, die mit IPv6-Adressen konfiguriert sind, werden nicht migriert, da IPv6 nicht unterstützt wird.

Logdateien

Beim Konfigurieren der statischen IP-Migration für VMs mit dem skriptPrepare-MigratedVM.ps1 oder prepare_migrated_vm.sh werden Protokolle automatisch im Verzeichnis des Skripts erstellt.
