Tutorial: Migrieren einer Web-App aus Bing Karten

Artikel
04/03/2023

Web-Apps, die Bing Karten verwenden, nutzen oftmals das Bing Karten V8 JavaScript SDK. Das Azure Maps Web SDK ist das passende Azure-basierte SDK, zu dem migriert werden kann. Mit dem Azure Maps Web SDK können Sie interaktive Karten mit eigenen Inhalten und Bildern anpassen, die in Ihren webbasierten oder mobilen Anwendungen angezeigt werden sollen. Dieses Steuerelement nutzt WebGL, was das Rendern umfangreicher Datasets mit hoher Leistung ermöglicht. Verwenden Sie für die Entwicklung mit dem SDK JavaScript oder TypeScript. In diesem Tutorial wird Folgendes veranschaulicht:

Laden einer Karte
Lokalisieren einer Karte
Hinzufügen von Ortsmarken, Polylinien und Polygonen
Anzeigen von Informationen in einem Popup- oder Infofenster
Laden und Anzeigen von KML- und GeoJSON-Daten
Gruppieren von Ortsmarken
Überlagern einer Kachelebene
Anzeigen von Datenverkehrsdaten
Hinzufügen einer Bodenüberlagerung

Überprüfen Sie bei der Migration einer vorhandenen Webanwendung, ob sie eine Bibliothek für Open-Source-Kartensteuerelemente wie Cesium, Leaflet oder OpenLayers verwendet. Wenn dies der Fall ist und Sie diese Bibliothek weiterhin verwenden möchten, können Sie diese mit den Azure Maps-Kacheldiensten (Straßenkacheln | Satellitenkacheln) verbinden. Die folgenden Links enthalten Details zur Verwendung von Azure Maps in häufig verwendeten Bibliotheken für Open-Source-Kartensteuerelemente.

Cesium: ein 3D-Kartensteuerelement für das Web. Cesium-Plugin
Leaflet: schlankes 2D-Kartensteuerelement für das Web. Leaflet-Codebeispiele | Leaflet-Plugin
OpenLayers: ein 2D-Kartensteuerelement für das Web, das Projektionen unterstützt. OpenLayers-Plugin

Bei Entwicklungen mit einem JavaScript-Framework kann eins der folgenden Open-Source-Projekte nützlich sein:

ng-azure-maps: Angular 10-Wrapper zur Umschließung von Azure-Karten.
AzureMapsControl.Components: Eine Blazor-Komponente für Azure Maps.
Azure Maps React Component: Ein React-Wrapper für das Azure Maps-Steuerelement.
Vue Azure Maps: Eine Azure Maps-Komponente für die Vue-Anwendung.

Voraussetzungen

Wenn Sie kein Azure-Abonnement besitzen, können Sie ein kostenloses Konto erstellen, bevor Sie beginnen.

Ein Azure Maps-Konto
Ein Abonnementschlüssel

Unterstützung wichtiger Funktionen

In der folgenden Tabelle sind die wichtigsten API-Funktionen im Bing Karten V8 JavaScript SDK und die Unterstützung einer ähnlichen API im Azure Maps Web SDK aufgeführt.

Feature in Bing Karten	Azure Maps Web SDK-Unterstützung
Ortsmarken	✓
Ortsmarken-Gruppierung	✓
Polylinien und Polygone	✓
Bodenüberlagerungen	✓
Wärmebilder	✓
Kachelebenen	✓
KML-Ebene	✓
Konturebene	Codebeispiele für Konturebenen
Datenquantisierungsebene	Enthalten im Open-Source-Azure Maps-Modul für Datenquellen von Rasterdaten
Animierte Kachelebene	Im Azure Maps Animationsmodul enthalten (Open Source)
Zeichentools	✓
Geocoder-Dienst	✓
Wegbeschreibungsdienst	✓
Entfernungsmatrixdienst	✓
Spatial Data-Dienst	–
Satelliten-/Luftbilder	✓
Vogelperspektivbilder	Nicht zutreffend
Straßenansichten	Nicht zutreffend
GeoJSON-Unterstützung	✓
GeoXML-Unterstützung	✓ Räumliches IO-Modul
Well-Known-Text-Unterstützung	✓
Benutzerdefinierte Kartenstile	Partial

Azure Maps bietet weitere Open-Source-Module für das Web-SDK, die seine Funktionen erweitern.

Wichtige Unterschiede in den Web-SDKs

Hier finden Sie einige der wichtigsten Unterschiede zwischen den Web-SDKs für Bing Karten und Azure Maps, die Sie beachten sollten:

Zusätzlich zur Bereitstellung eines gehosteten Endpunkts für den Zugriff auf das Azure Maps Web-SDK steht ein npm-Paket zur Verfügung, mit dem das Web-SDK auf Wunsch in Apps eingebettet werden kann. Weitere Informationen finden Sie unter Verwenden des Azure Maps-Kartensteuerelements in der Web-SDK-Dokumentation. Dieses Paket enthält außerdem TypeScript-Definitionen.
Für Bing Karten sind zwei gehostete Branches des SDKs verfügbar, Release und Experimental. Im Experimental-Branch können mehrere Updates pro Tag erfolgen, wenn neue Entwicklungen durchgeführt werden. Für Azure Maps ist nur ein Releasebranch verfügbar, experimentelle Funktionen werden aber als benutzerdefinierte Module im Azure Maps-Beispielcodeprojekt (Open Source) erstellt. Für Bing Karten war auch ein fixierter Branch verfügbar, der weniger häufig Updates erfuhr, was die Gefahr nicht abwärtskompatibler Änderungen in Folge einer Veröffentlichung verringerte. In Azure Maps können Sie das npm-Modul verwenden und auf ein beliebiges früheres Nebenversionsrelease verweisen.

Tipp

Für Azure Maps werden sowohl verkleinerte als auch nicht verkleinerte Versionen des SDK veröffentlicht. Entfernen Sie einfach .min aus den Dateinamen. Die nicht verkleinerte Version ist beim Debuggen von Problemen nützlich, aber Sie sollten in der Produktion unbedingt die verkleinerte Version verwenden, um die geringere Dateigröße zu nutzen.

Nachdem eine Instanz der Kartenklasse in Azure Maps erstellt wurde, sollte Ihr Code warten, bis das Kartenereignis ready oder load ausgelöst wird, bevor er mit der Karte interagiert. Diese Ereignisse stellen sicher, dass alle Kartenressourcen geladen und für den Zugriff bereit sind.
Beide Plattformen verwenden ein ähnliches Kachelsystem für die Basiskarten, allerdings sind die Kacheln in Bing Karten 256 Pixel und in Azure Maps 512 Pixel groß. Um in Azure Maps die gleiche Kartenansicht wie in Bing Karten zu erhalten, subtrahieren Sie in Azure Maps eine Zoomstufe.
Koordinaten werden in Bing Karten als latitude, longitude angegeben, während Azure Maps longitude, latitude verwendet. Dieses Format orientiert sich am Standard [x, y], der von den meisten GIS-Plattformen zugrunde gelegt wird.
Formen im Azure Maps Web-SDK basieren auf dem GeoJSON-Schema. Hilfsklassen werden über den atlas.data-Namespace verfügbar gemacht. Es gibt auch die atlas.Shape-Klasse, die zum Umschließen von GeoJSON-Objekten verwendet werden kann, damit sie sich leicht in einer Weise aktualisieren und warten lassen, die Datenbindungen zulässt.
Koordinaten werden in Azure Maps als Positionsobjekte definiert, die als einfaches Zahlenarray im Format [longitude, latitude] oder new atlas.data.Position(longitude, latitude) angegeben werden können.

Tipp

Die Position-Klasse verfügt über eine statische Hilfsfunktion zum Importieren von Koordinaten, die im Format latitude, longitude vorliegen. Die Funktion atlas.data.Position.fromLatLng kann die Funktion new Microsoft.Maps.Location in Bing Karten-Code in vielen Fällen ersetzen.

Anstatt Formatierungsinformationen für jede Form anzugeben, die der Karte hinzugefügt wird, trennt Azure Maps Formatvorlagen von den Daten. Daten werden in Datenquellen gespeichert und sind mit Renderingebenen verbunden, die vom Azure Maps-Code für das Rendern von Daten verwendet werden. Dieser Ansatz bietet den Vorteil besserer Leistung. Viele Ebenen unterstützen das datengesteuerte Formatieren, indem den Ebenenstiloptionen Geschäftslogik hinzugefügt wird, welche das Rendern einzelner Formen innerhalb einer Ebene in Abhängigkeit von ihren Eigenschaften ändert.
Azure Maps bietet räumliche mathematische Funktionen im atlas.math-Namespace, die sich von den mathematischen Funktionen in Bing Karten unterscheiden. Der Hauptunterschied besteht darin, dass Azure Maps keine integrierten Funktionen für binäre Vorgänge wie union und intersection bereitstellt. Azure Maps basiert jedoch auf dem offenen GeoJSON-Standard und es stehen Open-Source-Bibliotheken zur Verfügung. Eine beliebte Option, die in Verbindung mit Azure Maps gut funktioniert und räumliche mathematische Funktionen bietet, ist turf js.

Weitere Informationen zur Terminologie im Zusammenhang mit Azure Maps finden Sie im Azure Maps-Glossar.

Beispiele zum Web SDK in der Gegenüberstellung

Die folgende Liste ist eine Zusammenstellung von Codebeispielen für jede Plattform, die häufige Anwendungsfälle abdecken und Ihnen die Migration Ihrer Webanwendung vom Bing Karten V8 JavaScript-SDK zum Azure Maps Web-SDK erleichtern sollen. Codebeispiele bezogen auf Webanwendungen werden in JavaScript zur Verfügung gestellt. Azure Maps bietet jedoch auch TypeScript-Definitionen in einem npm-Modul. Weitere Informationen zu TypeScript-Definitionen finden Sie unter Verwenden des Azure Maps-Kartensteuerelements.

Themen

Laden einer Karte
Lokalisieren der Karte
Festlegen der Kartenansicht
Hinzufügen einer Ortsmarke
Hinzufügen einer benutzerdefinierten Ortsmarke
Hinzufügen einer Polylinie
Hinzufügen eines Polygons
Anzeigen eines Infofensters

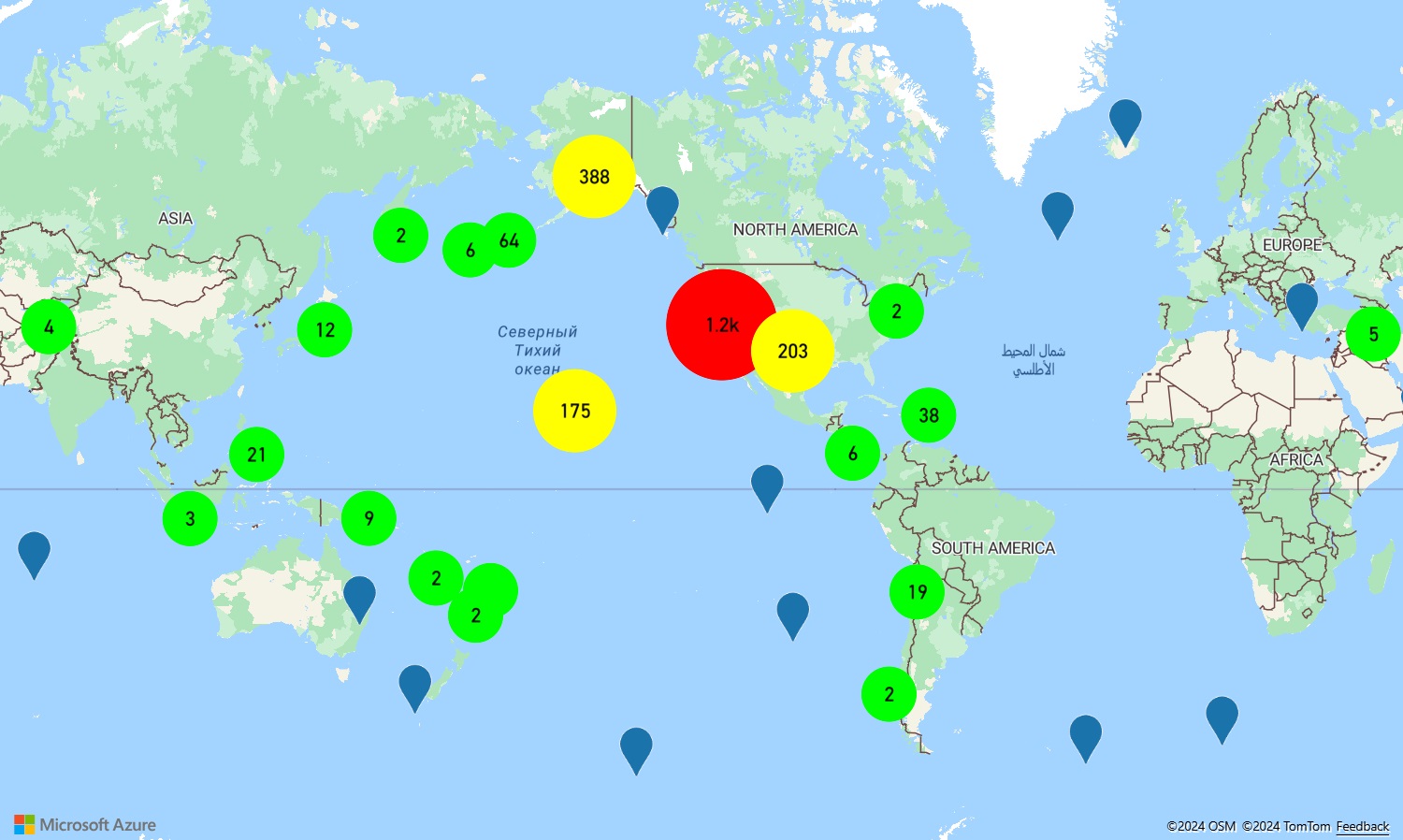

Ortsmarken-Gruppierung
Hinzufügen eines Wärmebilds
Überlagern einer Kachelebene
Anzeigen von Datenverkehrsdaten
Hinzufügen einer Bodenüberlagerung
Hinzufügen von KML-Daten zur Karte
Hinzufügen von Zeichentools

Laden einer Karte

Zum Laden einer Karte wird in beiden SDKs die gleiche Schrittfolge ausgeführt;

Hinzufügen eines Verweises auf das Karten-SDK.
Fügen Sie ein div-Tag zum Textkörper der Seite hinzu, das als Platzhalter für die Karte fungiert.
Erstellen einer JavaScript-Funktion, die nach dem Laden der Seite aufgerufen wird.
Erstellen einer Instanz der jeweiligen Kartenklasse.

Wesentliche Unterschiede

Bing-Karten verlangen im Skriptverweis der API oder als Kartenoption einen Kontoschlüssel. Authentifizierungsanmeldeinformationen für Azure Maps werden als Optionen der Kartenklasse entweder als Authentifizierung mit gemeinsam genutztem Schlüssel oder Azure Active Directory angegeben.
Bing Karten akzeptiert eine Rückruffunktion im Skriptverweis der API, um eine Initialisierungsfunktion zum Laden der Karte aufzurufen. Bei Azure Maps sollte das onload-Ereignis der Seite verwendet werden.
Wenn Sie eine ID verwenden, um auf das div-Element zu verweisen, in dem die Karte gerendert ist, verwendet Bing Karten eine HTML-Auswahl (#myMap), während Azure Maps nur den ID-Wert verwendet (myMap).
Koordinaten werden in Azure Maps als Positionsobjekte definiert, die als einfaches Zahlenarray im Format [longitude, latitude] angegeben werden können.
Die Zoomstufe in Azure Maps ist aufgrund der unterschiedlichen Größen im Anordnungssystem der Kacheln bei beiden Plattformen eine Stufe niedriger als im Bing-Karten-Beispiel.
Standardmäßig fügt Azure Maps dem Kartenzeichenbereich keine Navigationssteuerelemente hinzu, wie etwa Zoomschaltflächen und Kartenstil-Schaltflächen. Es gibt jedoch Steuerelemente zum Hinzufügen eines Auswahlelements für den Kartenstil, von Zoomschaltflächen oder eines Drehungssteuerelements sowie eines Gradsteuerelements.
In Azure Maps wird ein Ereignishandler hinzugefügt, um das ready-Ereignis der Karteninstanz zu überwachen. Dieses wird ausgelöst, wenn die Karte das Laden des WebGL-Kontexts und aller benötigten Ressourcen abgeschlossen hat. Jeglicher nach dem Laden auszuführende Code kann diesem Ereignishandler hinzugefügt werden.

Die folgenden Beispiele zeigen das Laden einer einfachen Karte, die über New York zentriert ist mit den Koordinaten (Längengrad: -73,985, Breitengrad: 40,747) und der Zoomstufe 12 in Bing Karten.

Vorher: Bing Karten

Der folgende Code bildet ein Beispiel für die zentrierte und über einem Standort vergrößerte Darstellung einer Bing-Karte.

<!DOCTYPE html>
<html>
<head>
    <title></title>
    <meta charset="utf-8" />
    <meta http-equiv="x-ua-compatible" content="IE=Edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1, shrink-to-fit=no" />

    <script type='text/javascript'>
        var map;

        function initMap() {
            map = new Microsoft.Maps.Map('#myMap', {
                credentials: '<Your Bing Maps Key>',
                center: new Microsoft.Maps.Location(40.747, -73.985),
                zoom: 12
            });
        }
    </script>

    <!-- Bing Maps Script Reference -->
    <script src="https://www.bing.com/api/maps/mapcontrol?callback=initMap" async defer></script>
</head>
<body>
    <div id='myMap' style='position:relative;width:600px;height:400px;'></div>
</body>
</html>

Das Ausführen dieses Codes in einem Browser zeigt eine Karte, die ähnlich wie das folgende Bild aussieht:

Bing-Karte

Nachher: Azure Maps

Der folgende Code zeigt das Laden einer Karte mit der gleichen Ansicht in Azure Maps zusammen mit einem Stilsteuerelement und Zoomschaltflächen für die Karte.

<!DOCTYPE html>
<html>
<head>
    <title></title>
    <meta charset="utf-8" />
    <meta http-equiv="x-ua-compatible" content="IE=Edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1, shrink-to-fit=no" />

    <!-- Add references to the Azure Maps Map control JavaScript and CSS files. -->
    <link rel="stylesheet" href="https://atlas.microsoft.com/sdk/javascript/mapcontrol/3/atlas.min.css" type="text/css" />
    <script src="https://atlas.microsoft.com/sdk/javascript/mapcontrol/3/atlas.min.js"></script>

    <script type='text/javascript'>
        var map;

        function initMap() {
            map = new atlas.Map('myMap', {
                center: [-73.985, 40.747],  //Format coordinates as longitude, latitude.
                zoom: 11,   //Subtract the zoom level by one.

                //Add your Azure Maps key to the map SDK. Get an Azure Maps key at https://azure.com/maps. NOTE: The primary key should be used as the key.
                authOptions: {
                    authType: 'subscriptionKey',
                    subscriptionKey: '<Your Azure Maps Key>'
                }
            });

            //Wait until the map resources are ready.
            map.events.add('ready', function () {
                //Add zoom and map style controls to top right of map.
                map.controls.add([
                        new atlas.control.StyleControl(),
                        new atlas.control.ZoomControl()
                    ], {
                        position: 'top-right'
                });
            });
        }
    </script>
</head>
<body onload="initMap()">
    <div id='myMap' style='position:relative;width:600px;height:400px;'></div>
</body>
</html>

Das Ausführen dieses Codes in einem Browser zeigt eine Karte, die ähnlich wie das folgende Bild aussieht:

Azure Maps-Karte

Weitere Informationen zum Einrichten und Verwenden des Azure Maps-Kartensteuerelements in einer Web-App finden Sie unter Verwenden des Azure Maps-Kartensteuerelements.

Tipp

Für Azure Maps werden sowohl verkleinerte als auch nicht verkleinerte Versionen des SDK veröffentlicht. Entfernen Sie .min aus den Dateinamen. Die nicht verkleinerte Version ist beim Debuggen von Problemen nützlich, aber Sie sollten in der Produktion unbedingt die verkleinerte Version verwenden, um die geringere Dateigröße zu nutzen.

Weitere Ressourcen

Weitere Informationen zu Azure Maps-Navigationssteuerelementen zum Drehen und Neigen einer Karte finden Sie unter Hinzufügen von Steuerelementen zu einer Karte.

Lokalisieren der Karte

Wenn sich Ihre Zielgruppe über mehrere Länder/Regionen erstreckt oder verschiedene Sprachen spricht, ist Lokalisierung ein wichtiger Punkt.

Vorher: Bing Karten

Zum Lokalisieren von Bing Karten werden Sprache und Region mithilfe der Parameter setLang und UR angegeben, die dem <script>-Tagverweis auf die API hinzugefügt werden. Bestimmte Funktionen von Bing Karten sind nur in bestimmten Märkten verfügbar; der Markt des Benutzers wird mithilfe des setMkt-Parameters angegeben.

<script type="text/javascript" src="https://www.bing.com/api/maps/mapcontrol?callback=initMap&setLang={language-code}&setMkt={market}&UR={region-code}" async defer></script>

Hier sehen Sie ein Beispiel von Bing Maps mit der Spracheinstellung fr-FR.

Lokalisierte Bing-Karte

Nachher: Azure Maps

Azure Maps bietet nur Optionen zum Festlegen der Sprache und der regionalen Ansicht für die Karte. Es wird kein Marktparameter verwendet, um die Funktionen einzuschränken. Es stehen zwei verschiedene Möglichkeiten zum Festlegen der Sprache und der regionalen Ansicht für die Karte zur Verfügung. Die erste Option besteht darin, diese Informationen dem globalen atlas-Namespace hinzuzufügen, was dazu führt, dass alle Instanzen der Kartensteuerelemente in Ihrer App diese Einstellungen als Standard verwenden. Im Folgenden wird die Sprache auf Französisch (fr-FR) und die regionale Ansicht auf "Auto" festgelegt:

atlas.setLanguage('fr-FR');
atlas.setView('auto');

Die zweite Option besteht darin, diese Informationen beim Laden der Karte folgendermaßen an die Kartenoptionen zu übergeben:

map = new atlas.Map('myMap', {
    language: 'fr-FR',
    view: 'auto',

    authOptions: {
        authType: 'subscriptionKey',
        subscriptionKey: '<Your Azure Maps Key>'
    }
});

Hinweis

Azure Maps kann auf der gleichen Seite mehrere Karteninstanzen mit unterschiedlichen Sprach- und Regionseinstellungen laden. Diese Einstellungen können auch nach dem Laden der Karte aktualisiert werden. Eine Liste der unterstützten Sprachen in Azure Maps finden Sie unter Lokalisierungsunterstützung in Azure Maps.

Hier sehen Sie ein Beispiel für Azure Maps mit der Spracheinstellung „fr“ und der auf fr-FR festgelegten Benutzerregion.

Lokalisierte Azure Maps-Karte

Festlegen der Kartenansicht

Dynamische Karten können sowohl in Bing Karten als auch in Azure Maps programmgesteuert durch Aufrufen der passenden Funktionen in JavaScript an neue geografische Standorte verschoben werden. Das folgende Beispiel veranschaulicht eine Karte, die eine auf Satellitenluftaufnahme zeigt, die über einen Standort zentriert ist mit den Koordinaten (Längengrad: -111,0225, Breitengrad: 35,0272) und das Ändern der Zoomstufe in Bing Karten auf 15.

Hinweis

In Bing Karten werden Kacheln mit einer Größe von 256 Pixeln verwendet. In Azure Maps sind die Kacheln dagegen größer (512 Pixel). Dadurch wird die Anzahl der Netzwerkanforderungen reduziert, die Azure Maps zum Laden des gleichen Kartenbereichs wie Bing Karten benötigt. Aufgrund der Funktionsweise von Kachelpyramiden in Kartensteuerelementen müssen Sie für größere Kacheln in Azure Maps allerdings die in Bing Karten verwendete Zoomstufe in Azure Maps um 1 verringern, damit in Azure Maps derselbe Bereich angezeigt wird wie in Bing Karten.

Vorher: Bing Karten

Das Kartensteuerelement in Bing Karten kann mithilfe der setView-Methode programmgesteuert verschoben werden, was es Ihnen ermöglicht, den Mittelpunkt der Karte und eine Zoomstufe anzugeben.

map.setView({
    mapTypeId: Microsoft.Maps.MapTypeId.aerial,
    center: new Microsoft.Maps.Location(35.0272, -111.0225),
    zoom: 15
});

Festlegen der Kartenansicht in Bing Karten

Nachher: Azure Maps

In Azure Maps kann die Kartenposition programmgesteuert mithilfe der setCamera-Funktion der Karte und der Kartenstil mithilfe der setStyle-Funktion geändert werden. Die Koordinaten in Azure Maps sind im Format „Längengrad, Breitengrad“, und der Wert für die Zoomstufe wird um 1 verringert.

map.setCamera({
    center: [-111.0225, 35.0272],
    zoom: 14
});

map.setStyle({
    style: 'satellite_road_labels'
});

Festlegen der Kartenansicht in Azure Maps

Weitere Ressourcen

Hinzufügen einer Ortsmarke

In Azure Maps können Punktdaten auf mehrere Arten auf der Karte gerendert werden;

HTML-Marker: Rendering von Punkten mithilfe herkömmlicher DOM-Elemente. HTML-Markers unterstützten Ziehbewegungen.
Symbolebene: Rendering von Punkten als Symbol und/oder Text im WebGL-Kontext.
Blasenebene: Punktdaten werden als Kreise auf der Karte gerendert. Die Radien der Kreise können auf der Grundlage von Eigenschaften in den Daten skaliert werden.

Sowohl die Symbol- als auch die Blasenebene werden innerhalb des WebGL-Kontexts gerendert, und beide können sehr große Punktmengen auf der Karte rendern. Für diese Ebenen ist die Speicherung der Daten in einer Datenquelle erforderlich. Die Datenquellen und Renderingebenen sollten der Karte nach dem Auslösen des ready-Ereignisses hinzugefügt werden. HTML-Marker werden als DOM-Elemente auf der Seite gerendert und benötigen keine Datenquelle. Je mehr DOM-Elemente eine Seite aufweist, desto langsamer wird sie. Wenn mehr als ein paar hundert Punkte auf einer Karte gerendert werden sollen, empfiehlt es sich, stattdessen eine der Renderingebenen zu verwenden.

Die folgenden Beispiele fügen der Karte ein Marker bei (Längengrad: -0,2, Breitengrad: 51,5) hinzu, mit der als Bezeichnung überlagerten Zahl 10.

Vorher: Bing Karten

In Bing Karten werden Marker mithilfe der Microsoft.Maps.Pushpin-Klasse* zur Karte hinzugefügt. Ortsmarken werden der Karte dann mithilfe einer der beiden Funktionen hinzugefügt.

Die erste Funktion besteht darin, eine Ebene zu erstellen, die Ortsmarke darauf einzufügen und die Ebene dann der layers-Eigenschaft der Karte hinzuzufügen.

var pushpin = new Microsoft.Maps.Pushpin(new Microsoft.Maps.Location(51.5, -0.2), {
    text: '10'
});

var layer = new Microsoft.Maps.Layer();
layer.add(pushpin);
map.layers.insert(layer);

Die zweite besteht darin, sie über die Eigenschaft entities der Karte hinzuzufügen. Diese Funktion ist in der Dokumentation für Bing Karten V8 als veraltet markiert, sie ist jedoch für einfache Szenarien teilweise wirksam geblieben.

var pushpin = new Microsoft.Maps.Pushpin(new Microsoft.Maps.Location(51.5, -0.2), {
    text: '10'
});

map.entities.add(pushpin);

Hinzufügen von Ortsmarken in Bing Karten

Nachher: Azure Maps unter Verwendung von HTML-Markern

In Azure Maps können HTML-Marker verwendet werden, um auf einfache Weise einen Punkt auf der Karte anzuzeigen, und sie werden für einfache Apps empfohlen, die nur wenige Punkte auf der Karte darstellen müssen. Wenn Sie einen HTML-Marker verwenden möchten, erstellen Sie eine Instanz der Klasse atlas.HtmlMarker, legen Sie die Optionen für Text und Position fest, und fügen Sie der Karte den Marker mithilfe der Funktion map.markers.add hinzu.

//Create a HTML marker and add it to the map.
map.markers.add(new atlas.HtmlMarker({
    text: '10',
    position: [-0.2, 51.5]
}));

Hinzufügen von Markern in Azure Maps

Nachher: Azure Maps unter Verwendung einer Symbolebene

Beim Verwenden einer Symbolebene müssen die Daten einer Datenquelle hinzugefügt werden, und die Datenquelle muss an die Ebene angefügt werden. Außerdem sollten die Datenquelle und die Ebene der Karte nach dem Auslösen des ready-Ereignisses hinzugefügt werden. Zum Rendern eines eindeutigen Textwerts oberhalb eines Symbols müssen die Textinformationen als Eigenschaft des Datenpunkts gespeichert werden, und in der textField-Option der Ebene muss auf diese Eigenschaft verweisen werden. Das ist etwas mehr Arbeit als die Verwendung von HTML-Markern, bietet aber Leistungsvorteile.

<!DOCTYPE html>
<html>
<head>
    <title></title>
    <meta charset="utf-8" />
    <meta http-equiv="x-ua-compatible" content="IE=Edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1, shrink-to-fit=no" />

    <!-- Add references to the Azure Maps Map control JavaScript and CSS files. -->
    <link rel="stylesheet" href="https://atlas.microsoft.com/sdk/javascript/mapcontrol/3/atlas.min.css" type="text/css" />
    <script src="https://atlas.microsoft.com/sdk/javascript/mapcontrol/3/atlas.min.js"></script>

    <script type='text/javascript'>
        var map, datasource;

        function initMap() {
            map = new atlas.Map('myMap', {
                center: [-0.2, 51.5],
                zoom: 9,

                authOptions: {
                    authType: 'subscriptionKey',
                    subscriptionKey: '<Your Azure Maps Key>'
                }
            });

            //Wait until the map resources are ready.
            map.events.add('ready', function () {

                //Create a data source and add it to the map.
                datasource = new atlas.source.DataSource();
                map.sources.add(datasource);

                //Create a point feature, add a property to store a label for it, and add it to the data source.
                datasource.add(new atlas.data.Feature(new atlas.data.Point([-0.2, 51.5]), {
                    label: '10'
                }));

                //Add a layer for rendering point data as symbols.
                map.layers.add(new atlas.layer.SymbolLayer(datasource, null, {
                    textOptions: {
                        //Use the label property to populate the text for the symbols.
                        textField: ['get', 'label'],
                        color: 'white',
                        offset: [0, -1]
                    }
                }));
            });
        }
    </script>
</head>
<body onload="initMap()">
    <div id='myMap' style='position:relative;width:600px;height:400px;'></div>
</body>
</html>

Hinzufügen einer Symbolebene in Azure Maps

Weitere Ressourcen

Hinzufügen einer benutzerdefinierten Ortsmarke

Benutzerdefinierte Bilder können zur Darstellung von Punkten auf einer Karte verwendet werden. Das folgende Bild wird in den Beispielen unten als benutzerdefiniertes Bild verwendet, um einen Punkt auf der Karte anzuzeigen (Breitengrad: 51,5, Längengrad: -0,2), und versetzt die Position des Markers so, dass der Punkt des Stecknadelsymbols sich auf die richtige Position auf der Karte ausrichtet.



Vorher: Bing Karten

In Bing Karten wird ein benutzerdefinierter Marker erstellt, indem eine URL zu einem Bild an die icon-Optionen einer Ortsmarke übergeben wird. Die Option anchor wird verwendet, um die Spitze des Stecknadelbilds an der Koordinate auf der Karte auszurichten. Der Ankerwert in Bing Karten ist relativ zur oberen linken Ecke des Bilds.

var pushpin = new Microsoft.Maps.Pushpin(new Microsoft.Maps.Location(51.5, -0.2), {
    icon: 'ylw-pushpin.png',
    anchor: new Microsoft.Maps.Point(5, 30)
});

var layer = new Microsoft.Maps.Layer();
layer.add(pushpin);
map.layers.insert(layer);

Hinzufügen benutzerdefinierter Ortsmarken in Bing Karten

Nachher: Azure Maps unter Verwendung von HTML-Markern

Zum Anpassen eines HTML-Markers kann in Azure Maps der htmlContent-Option des Markers ein HTML-string oder -HTMLElement übergeben werden. In Azure Maps wird eine anchor-Option verwendet, um die relative Position des Markers bezogen auf die Positionskoordinate mithilfe eines von neun definierten Referenzpunkten anzugeben: „center“, „top“, „bottom“, „left“, „right“, „top-left“, „top-right“, „bottom-left“, „bottom-right“. Der Inhalt ist verankert und standardmäßig am „unteren Rand“ zentriert. Um die Migration von Code aus Bing Karten zu vereinfachen, legen Sie den Anker auf „top-left“ fest, und verwenden Sie dann die Option offset mit dem gleichen Offset, der in Bing Karten verwendet wird. Die Offsets in Azure Maps bewegen sich in der zu Bing Karten entgegengesetzten Richtung, Sie müssen sie daher mit minus Eins multiplizieren.

Tipp

Fügen Sie im HTML-Inhalt pointer-events:noneals Stil hinzu, um das Standardverhalten beim Ziehen in Microsoft Edge zu deaktivieren, durch das ein unerwünschtes Symbol angezeigt wird.

map.markers.add(new atlas.HtmlMarker({
    htmlContent: '<img src="ylw-pushpin.png" style="pointer-events: none;" />',
    anchor: 'top-left',
    pixelOffset: [-5, -30],
    position: [-0.2, 51.5]
}));

Hinzufügen benutzerdefinierter Marker in Azure Maps

Nachher: Azure Maps unter Verwendung einer Symbolebene

Symbolebenen in Azure Maps unterstützen ebenfalls benutzerdefinierte Bilder, das Bild muss jedoch zuerst in die Kartenressourcen geladen, und ihm muss eine eindeutige ID zugewiesen werden. Anschließend kann die Symbolebene auf diese ID verweisen. Für das Symbol kann zur Ausrichtung am richtigen Punkt des Bilds ein Offset mithilfe der Symboloption offset festgelegt werden. In Azure Maps wird eine anchor-Option verwendet, um die relative Position des Symbols bezogen auf die Positionskoordinate mithilfe eines von neun definierten Referenzpunkten anzugeben: „center“, „top“, „bottom“, „left“, „right“, „top-left“, „top-right“, „bottom-left“, „bottom-right“. Die Inhalte sind verankert und standardmäßig auf „bottom“ festgelegt, das ist die Mitte der Unterkante des HTML-Inhalts. Um die Migration von Code aus Bing Karten zu vereinfachen, legen Sie den Anker auf „top-left“ fest und verwenden dann die Option offset mit dem gleichen Offset, der in Bing Karten verwendet wird. Die Offsets in Azure Maps bewegen sich in der zu Bing Karten entgegengesetzten Richtung, Sie müssen sie daher mit minus Eins multiplizieren.

<!DOCTYPE html>
<html>
<head>
    <title></title>
    <meta charset="utf-8" />
    <meta http-equiv="x-ua-compatible" content="IE=Edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1, shrink-to-fit=no" />

    <!-- Add references to the Azure Maps Map control JavaScript and CSS files. -->
    <link rel="stylesheet" href="https://atlas.microsoft.com/sdk/javascript/mapcontrol/3/atlas.min.css" type="text/css" />
    <script src="https://atlas.microsoft.com/sdk/javascript/mapcontrol/3/atlas.min.js"></script>

    <script type='text/javascript'>
        var map, datasource;

        function initMap() {
            map = new atlas.Map('myMap', {
                center: [-0.2, 51.5],
                zoom: 9,
                authOptions: {
                    authType: 'subscriptionKey',
                    subscriptionKey: '<Your Azure Maps Key>'
                }
            });

            //Wait until the map resources are ready.
            map.events.add('ready', function () {

                //Load the custom image icon into the map resources.
                map.imageSprite.add('my-yellow-pin', 'ylw-pushpin.png').then(function () {

                    //Create a data source and add it to the map.
                    datasource = new atlas.source.DataSource();
                    map.sources.add(datasource);

                    //Create a point and add it to the data source.
                    datasource.add(new atlas.data.Point([-0.2, 51.5]));

                    //Add a layer for rendering point data as symbols.
                    map.layers.add(new atlas.layer.SymbolLayer(datasource, null, {
                        iconOptions: {
                            //Set the image option to the id of the custom icon that was loaded into the map resources.
                            image: 'my-yellow-pin',
                            anchor: 'top-left',
                            offset: [-5, -30]
                        }
                    }));
                });
            });
        }
    </script>
</head>
<body onload="initMap()">
    <div id='myMap' style='position:relative;width:600px;height:400px;'></div>
</body>
</html>

Hinzufügen benutzerdefinierter Symbolebenen in Bing Karten

Tipp

Um ein erweitertes benutzerdefiniertes Rendering von Punkten zu erreichen, können mehrere Renderingebenen in Kombination verwendet werden. Wenn Sie beispielsweise mehrere Ortsmarken mit dem gleichen Symbol in Kreisen mit verschiedenen Farben verwenden möchten, können Sie, statt eine Gruppe Bilder für die einzelnen Farben zu erstellen, eine Symbolebene oberhalb einer Blasenebene überlagern und beide auf die gleiche Datenquelle verweisen lassen. Dies ist viel effizienter, als die genannte Gruppe verschiedener Bilder zu erstellen und sie durch die Karte verwalten zu lassen.

Weitere Ressourcen

Hinzufügen einer Polylinie

Polylinien werden verwendet, um eine Linie oder einen Pfad auf der Karte darzustellen. Das folgende Beispiel veranschaulicht das Erstellen einer gestrichelten Polylinie auf der Karte.

Vorher: Bing Karten

In Bing Karten nimmt die Polyline-Klasse ein Array von Standorten und eine Reihe von Optionen an.

//Get the center of the map.
var center = map.getCenter();

//Create the polyline.
var polyline = new Microsoft.Maps.Polyline([
        center,
        new Microsoft.Maps.Location(center.latitude - 0.5, center.longitude - 1),
        new Microsoft.Maps.Location(center.latitude - 0.5, center.longitude + 1)
    ], {
        strokeColor: 'red',
        strokeThickness: 4,
        strokeDashArray: [3, 3]
    });

//Add the polyline to the map using a layer.
var layer = new Microsoft.Maps.Layer();
layer.add(polyline);
map.layers.insert(layer);

Azure Karten-Polylinie

Nachher: Azure Maps

In Azure Maps werden Polylinien mit den in Geodaten gängigeren Begriffen als LineString- oder MultiLineString-Objekte bezeichnet. Diese Objekte können einer Datenquelle hinzugefügt und mithilfe einer Linienebene gerendert werden. Die Arrayoptionen für Strichfarbe, Strichbreite und Strichelung sind bei beiden Plattformen nahezu identisch.

//Get the center of the map.
var center = map.getCamera().center;

//Create a data source and add it to the map.
var datasource = new atlas.source.DataSource();
map.sources.add(datasource);

//Create a line and add it to the data source.
datasource.add(new atlas.data.LineString([
    center,
    [center[0] - 1, center[1] - 0.5],
    [center[0] + 1, center[1] - 0.5]
]));

//Add a layer for rendering line data.
map.layers.add(new atlas.layer.LineLayer(datasource, null, {
    strokeColor: 'red',
    strokeWidth: 4,
    strokeDashArray: [3, 3]
}));

Linie in Azure Maps

Weitere Ressourcen

Hinzufügen eines Polygons

Polygone werden verwendet, um einen Bereich auf der Karte darzustellen. Azure Maps und Bing Karten bieten ähnliche Unterstützung für Polygone. Das folgenden Beispiel zeigt, wie ein Polygon erstellt wird, das ein Dreieck bildet, das auf der Mittelpunktkoordinate der Karte basiert.

Vorher: Bing Karten

In Bing Karten nimmt die Polygon-Klasse ein Array mit Koordinaten oder Koordinatenringen und eine Reihe von Optionen an.

//Get the center of the map.
var center = map.getCenter();

//Create the polygon.
var polygon = new Microsoft.Maps.Polygon([
        center,
        new Microsoft.Maps.Location(center.latitude - 0.5, center.longitude - 1),
        new Microsoft.Maps.Location(center.latitude - 0.5, center.longitude + 1),
        center
    ], {
        fillColor: 'rgba(0, 255, 0, 0.5)',
        strokeColor: 'red',
        strokeThickness: 2
    });

//Add the polygon to the map using a layer.
var layer = new Microsoft.Maps.Layer();
layer.add(polygon);
map.layers.insert(layer);

Polygone in Bing Karten

Nachher: Azure Maps

In Azure Maps können einer Datenquelle Polygon- und MultiPolygon-Objekte hinzugefügt und mithilfe von Ebenen auf der Karte gerendert werden. Der Bereich eines Polygons kann in einer Polygonebene gerendert werden. Der Umriss eines Polygons kann mithilfe einer Linienebene gerendert werden.

//Get the center of the map.
var center = map.getCamera().center;

//Create a data source and add it to the map.
datasource = new atlas.source.DataSource();
map.sources.add(datasource);

//Create a polygon and add it to the data source.
datasource.add(new atlas.data.Polygon([
    center,
    [center[0] - 1, center[1] - 0.5],
    [center[0] + 1, center[1] - 0.5],
    center
]));

//Add a polygon layer for rendering the polygon area.
map.layers.add(new atlas.layer.PolygonLayer(datasource, null, {
    fillColor: 'rgba(0, 255, 0, 0.5)'
}));

//Add a line layer for rendering the polygon outline.
map.layers.add(new atlas.layer.LineLayer(datasource, null, {
    strokeColor: 'red',
    strokeWidth: 2
}));

Polygone in Azure Maps

Weitere Ressourcen

Anzeigen eines Infofensters

Weitere Informationen für eine Entität können auf der Karte als eine Microsoft.Maps.Infobox-Klasse in Bing Karten angezeigt werden, in Azure Maps wird dies mit der atlas.Popup-Klasse erreicht. Im folgenden Beispiel wird der Karte eine Stecknadel/ein Marker hinzugefügt, der bei Auswahl ein Infofeld/ein Popup anzeigt.

Vorher: Bing Karten

In Bing Karten wird ein Infofenster mithilfe des Microsoft.Maps.Infobox-Konstruktors erstellt.

//Add a pushpin where we want to display an infobox.
var pushpin = new Microsoft.Maps.Pushpin(new Microsoft.Maps.Location(47.6, -122.33));

//Add the pushpin to the map using a layer.
var layer = new Microsoft.Maps.Layer();
layer.add(pushpin);
map.layers.insert(layer);

//Create an infobox and bind it to the map.
var infobox = new Microsoft.Maps.Infobox(new Microsoft.Maps.Location(47.6, -122.33), {
    description: '<div style="padding:5px"><b>Hello World!</b></div>',
    visible: false
});
infobox.setMap(map);

//Add a click event to the pushpin to open the infobox.
Microsoft.Maps.Events.addHandler(pushpin, 'click', function () {
    infobox.setOptions({ visible: true });
});

Infofenster in Bing Karten

Nachher: Azure Maps

In Azure Maps kann ein Popup verwendet werden, um weitere Informationen zu einem Ort anzuzeigen. Ein string- oder HTMLElement-HTML-Objekt kann der content-Option des Popups übergeben werden. Popups können bei Bedarf unabhängig von jeder Form angezeigt werden. Daher muss ein position-Wert angegeben werden. Um ein Popup anzuzeigen, rufen Sie die open-Funktion auf, und übergeben Sie die Karte, auf der das Popup angezeigt werden soll.

//Add a marker to the map that to display a popup for.
var marker = new atlas.HtmlMarker({
    position: [-122.33, 47.6]
});

//Add the marker to the map.
map.markers.add(marker);

//Create a popup.
var popup = new atlas.Popup({
    content: '<div style="padding:10px"><b>Hello World!</b></div>',
    position: [-122.33, 47.6],
    pixelOffset: [0, -35]
});

//Add a click event to the marker to open the popup.
map.events.add('click', marker, function () {
    //Open the popup
    popup.open(map);
});

Azure Maps-Popup

Hinweis

Um das gleiche mit einem Symbol-, einer Blasen-, einer Linien- oder einer Polygonebene zu erreichen, übergeben Sie die Ebene anstelle eines Markers an den Maps-Ereigniscode.

Weitere Ressourcen

Ortsmarken-Gruppierung

Bei der Visualisierung vieler Datenpunkte auf der Karte überlappen sich die Punkte. Die Karte wirkt überladen, und es wird schwierig, die Karte zu überblicken und zu verwenden. Das Clustering von Punktdaten kann dazu verwendet werden, die Benutzerfreundlichkeit zu erhöhen und zugleich die Leistung zu verbessern. Das Clustering von Punktdaten ist der Prozess, bei dem benachbarte Punktdaten kombiniert und auf der Karte als ein einzelner gruppierter Datenpunkt dargestellt werden. Wenn der Benutzer in die Karte zoomt, werden die Cluster in ihre einzelnen Datenpunkte unterteilt.

Das folgende Beispiel lädt einen GeoJSON-Feed aus den Erdbebendaten der letzten Woche und fügt ihn der Karte hinzu. Cluster werden als skalierte und farbige Kreise dargestellt, abhängig von der Anzahl der Punkte, die sie enthalten.

Hinweis

Es gibt eine Reihe verschiedener Algorithmen, die für das Gruppieren von Ortsmarken verwendet werden. Bing Karten verwendet eine einfache, auf einem Raster basierende Funktion, während Azure Maps eine höher entwickelte und visuell ansprechende, auf Punkten basierende Clusteringmethode verwendet.

Vorher: Bing Karten

In Bing Karten können GeoJSON-Daten mithilfe des GeoJSON-Moduls geladen werden. Ortsmarken lassen sich durch Laden in das Gruppierungsmodul und Verwenden der enthaltenen Gruppierungsebene gruppieren.

<!DOCTYPE html>
<html>
<head>
    <title></title>
    <meta charset="utf-8" />
    <meta http-equiv="x-ua-compatible" content="IE=Edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1, shrink-to-fit=no" />

    <script type='text/javascript'>
        var map;
        var earthquakeFeed = 'https://earthquake.usgs.gov/earthquakes/feed/v1.0/summary/all_week.geojson';

        function initMap() {
            map = new Microsoft.Maps.Map(document.getElementById('myMap'), {
                credentials: '<Your Bing Maps Key>',
                center: new Microsoft.Maps.Location(20, -160),
                zoom: 2
            });

            //Load the GeoJSON and Clustering modules.
            Microsoft.Maps.loadModule(['Microsoft.Maps.GeoJson', 'Microsoft.Maps.Clustering'], function () {

                //Load the GeoJSON data from a URL.
                Microsoft.Maps.GeoJson.readFromUrl(earthquakeFeed, function (pins) {

                    //Create a ClusterLayer with options and add it to the map.
                    clusterLayer = new Microsoft.Maps.ClusterLayer(pins, {
                        clusteredPinCallback: createCustomClusteredPin,
                        gridSize: 100
                    });

                    map.layers.insert(clusterLayer);
                });
            });
        }

        //A function that defines how clustered pins are rendered.
        function createCustomClusteredPin(cluster) {
            //Get the number of pushpins in the cluster
            var clusterSize = cluster.containedPushpins.length;

            var radius = 20;    //Default radius to 20 pixels.
            var fillColor = 'lime'; 	//Default to lime green.

            if (clusterSize >= 750) {
                radius = 40;   //If point_count >= 750, radius is 40 pixels.
                fillColor = 'red';    //If the point_count >= 750, color is red.
            } else if (clusterSize >= 100) {
                radius = 30;    //If point_count >= 100, radius is 30 pixels.
                fillColor = 'yellow';    //If the point_count >= 100, color is yellow.
            }

            //Create an SVG string of a circle with the specified radius and color.
            var svg = ['<svg xmlns="http://www.w3.org/2000/svg" width="', (radius * 2), '" height="', (radius * 2), '">',
                '<circle cx="', radius, '" cy="', radius, '" r="', radius, '" fill="', fillColor, '"/>',
                '<text x="50%" y="50%" dominant-baseline="middle" text-anchor="middle" style="font-size:12px;font-family:arial;fill:black;" >{text}</text>',
                '</svg>'];

            //Customize the clustered pushpin using the generated SVG and anchor on its center.
            cluster.setOptions({
                icon: svg.join(''),
                anchor: new Microsoft.Maps.Point(radius, radius),
                textOffset: new Microsoft.Maps.Point(0, radius - 8) //Subtract 8 to compensate for height of text.
            });
        }
    </script>

    <!-- Bing Maps Script Reference -->
    <script src="https://www.bing.com/api/maps/mapcontrol?callback=initMap" async defer></script>
</head>
<body>
    <div id='myMap' style='position:relative;width:600px;height:400px;'></div>
</body>
</html>

Gruppieren in Bing Karten

Nachher: Azure Maps

In Azure Maps werden Daten aus einer Datenquelle hinzugefügt und verwaltet. Ebenen stellen eine Verbindung mit Datenquellen her und übernehmen das Rendering der enthaltenen Daten. Die DataSource-Klasse in Azure Maps bietet mehrere Clusteringoptionen.

cluster: weist die Datenquelle an, Punktdaten zu gruppieren.
clusterRadius: der Radius in Pixeln zum Gruppieren von Punkten.
clusterMaxZoom: Die maximale Zoomstufe, bei der Gruppierung stattfindet. Weiteres Zoomen führt dazu, dass alle Punkte als Symbole gerendert werden.
clusterProperties: Definiert benutzerdefinierte Eigenschaften, die mithilfe von Ausdrücken für alle Punkte in jedem Cluster berechnet und den Eigenschaften jedes Clusterpunkts hinzugefügt werden.

Bei aktiviertem Clustering sendet die Datenquelle geclusterte und nicht geclusterte Datenpunkte zum Rendern an Ebenen. Die Datenquelle kann Hunderttausende von Datenpunkten gruppieren. Ein gruppierter Datenpunkt weist die folgenden Eigenschaften auf:

Eigenschaftenname	type	Beschreibung
`cluster`	boolean	Gibt an, ob das Feature einen Cluster darstellt.
`cluster_id`	Zeichenfolge	Eine eindeutige ID für den Cluster, die zusammen mit den `DataSource`-Klassen und den `getClusterExpansionZoom`-, `getClusterChildren`- und `getClusterLeaves`-Funktionen verwendet werden kann.
`point_count`	number	Die Anzahl der Punkte, die der Cluster enthält.
`point_count_abbreviated`	Zeichenfolge	Eine Zeichenfolge, die den `point_count`-Wert abkürzt, falls er zu lang ist. (Beispiel: 4.000 wird zu 4K)

Die DataSource-Klasse weist die folgende Hilfsfunktion für den Zugriff auf zusätzliche Informationen zu einem Cluster mithilfe der cluster_id auf.

Funktion	Rückgabetyp	BESCHREIBUNG
`getClusterChildren(clusterId: number)`	`Promise<Feature<Geometry, any> \| Shape>`	Ruft die untergeordneten Elemente des angegebenen Clusters für den nächsten Zoomfaktor ab. Diese untergeordneten Elemente können eine Kombination aus Formen und untergeordneten Clustern sein. Die untergeordneten Cluster sind Features mit Eigenschaften, die Clustereigenschaften entsprechen.
`getClusterExpansionZoom(clusterId: number)`	`Promise<number>`	Berechnet eine Zoomstufe, bei welcher der Cluster mit der Erweiterung oder Unterteilung beginnt.
`getClusterLeaves(clusterId: number, limit: number, offset: number)`	`Promise<Feature<Geometry, any> \| Shape>`	Ruft alle Punkte in einem Cluster ab. Legen Sie `limit` fest, um eine Teilmenge der Punkte zurückzugeben, und verwenden Sie `offset`, um die Punkte zu durchlaufen.

Beim Rendern von geclusterten Daten auf der Karte ist es oft am einfachsten, zwei oder mehr Ebenen zu verwenden. Im folgenden Beispiel werden drei Ebenen verwendet, eine Blasenebene zum Zeichnen von skalierten, farbigen, auf der Größe der Cluster basierenden Kreisen, eine Symbolebene zum Rendern der Clustergröße als Text und eine zweite Symbolebene zum Rendern der nicht gruppierten Punkte. Weitere Informationen zum Rendern geclusterter Daten in Azure Maps finden Sie unter Clustering von Punktdaten im Web-SDK

GeoJSON-Daten können mithilfe der importDataFromUrl-Funktion der DataSource-Klasse direkt in Azure Maps importiert werden.

<!DOCTYPE html>
<html>
<head>
    <title></title>
    <meta charset="utf-8" />
    <meta http-equiv="x-ua-compatible" content="IE=Edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1, shrink-to-fit=no" />

    <!-- Add references to the Azure Maps Map control JavaScript and CSS files. -->
    <link rel="stylesheet" href="https://atlas.microsoft.com/sdk/javascript/mapcontrol/3/atlas.min.css" type="text/css" />
    <script src="https://atlas.microsoft.com/sdk/javascript/mapcontrol/3/atlas.min.js"></script>

    <script type='text/javascript'>
        var map, datasource;
        var earthquakeFeed = 'https://earthquake.usgs.gov/earthquakes/feed/v1.0/summary/all_week.geojson';

        function initMap() {
            //Initialize a map instance.
            map = new atlas.Map('myMap', {
                center: [-160, 20],
                zoom: 1,

                //Add your Azure Maps key to the map SDK. Get an Azure Maps key at https://azure.com/maps. NOTE: The primary key should be used as the key.
                authOptions: {
                    authType: 'subscriptionKey',
                    subscriptionKey: '<Your Azure Maps Key>'
                }
            });

            //Wait until the map resources are ready.
            map.events.add('ready', function () {

                //Create a data source and add it to the map.
                datasource = new atlas.source.DataSource(null, {
                    //Tell the data source to cluster point data.
                    cluster: true
                });
                map.sources.add(datasource);

                //Create layers for rendering clusters, their counts and unclustered points and add the layers to the map.
                map.layers.add([
                    //Create a bubble layer for rendering clustered data points.
                    new atlas.layer.BubbleLayer(datasource, null, {
                        //Scale the size of the clustered bubble based on the number of points inthe cluster.
                        radius: [
                            'step',
                            ['get', 'point_count'],
                            20,         //Default of 20 pixel radius.
                            100, 30,    //If point_count >= 100, radius is 30 pixels.
                            750, 40     //If point_count >= 750, radius is 40 pixels.
                        ],

                        //Change the color of the cluster based on the value on the point_cluster property of the cluster.
                        color: [
                            'step',
                            ['get', 'point_count'],
                            'lime',            //Default to lime green.
                            100, 'yellow',     //If the point_count >= 100, color is yellow.
                            750, 'red'         //If the point_count >= 750, color is red.
                        ],
                        strokeWidth: 0,
                        filter: ['has', 'point_count'] //Only rendered data points that have a point_count property, which clusters do.
                    }),

                    //Create a symbol layer to render the count of locations in a cluster.
                    new atlas.layer.SymbolLayer(datasource, null, {
                        iconOptions: {
                            image: 'none' //Hide the icon image.
                        },
                        textOptions: {
                            textField: ['get', 'point_count_abbreviated'],
                            offset: [0, 0.4]
                        }
                    }),

                    //Create a layer to render the individual locations.
                    new atlas.layer.SymbolLayer(datasource, null, {
                        filter: ['!', ['has', 'point_count']] //Filter out clustered points from this layer.
                    })
                ]);

                //Retrieve a GeoJSON data set and add it to the data source.
                datasource.importDataFromUrl(earthquakeFeed);
            });
        }
    </script>
</head>
<body onload="initMap()">
    <div id='myMap' style='position:relative;width:600px;height:400px;'></div>
</body>
</html>

Azure Maps-Clustering

Weitere Ressourcen

Hinzufügen eines Wärmebilds

Wärmebilder, die auch als Punktdichtekarten bezeichnet werden, stellen eine Art der Datenvisualisierung dar, die verwendet wird, um die Dichte von Daten mit Farbbereichen darzustellen. Sie werden häufig verwendet, um die „Hotspots“ von Daten auf einer Karte anzuzeigen und sind gut zum Rendern von großen Punktdatasets geeignet.

Das folgende Beispiel lädt ein GeoJSON-Feed aller Erdbeben im letzten Monat von der USGS, gerendert als ein Wärmebild.

Vorher: Bing Karten

Zum Erstellen eines Wärmebilds in Bing Karten laden Sie das Wärmebildmodul. Analog dazu wird das GeoJSON-Modul geladen, um Unterstützung für GeoJSON-Daten hinzuzufügen.

<!DOCTYPE html>
<html>
<head>
    <title></title>
    <meta charset="utf-8" />
    <meta http-equiv="x-ua-compatible" content="IE=Edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1, shrink-to-fit=no" />

    <script type='text/javascript'>
        var map;
        var earthquakeFeed = 'https://earthquake.usgs.gov/earthquakes/feed/v1.0/summary/all_month.geojson';

        function initMap() {
            map = new Microsoft.Maps.Map(document.getElementById('myMap'), {
                credentials: '<Your Bing Maps Key>',
                center: new Microsoft.Maps.Location(20, -160),
                zoom: 2,
                mapTypeId: Microsoft.Maps.MapTypeId.aerial
            });

            //Load the GeoJSON and HeatMap modules.
            Microsoft.Maps.loadModule(['Microsoft.Maps.GeoJson', 'Microsoft.Maps.HeatMap'], function () {

                //Load the GeoJSON data from a URL.
                Microsoft.Maps.GeoJson.readFromUrl(earthquakeFeed, function (shapes) {

                    //Create a heat map and add it to the map.
                    var heatMap = new Microsoft.Maps.HeatMapLayer(shapes, {
                        opacity: 0.65,
                        radius: 10
                    });
                    map.layers.insert(heatMap);
                });
            });
        }
    </script>

    <!-- Bing Maps Script Reference -->
    <script src="https://www.bing.com/api/maps/mapcontrol?callback=initMap" async defer></script>
</head>
<body>
    <div id='myMap' style='position:relative;width:600px;height:400px;'></div>
</body>
</html>

Wärmebild in Bing Karten

Nachher: Azure Maps

Laden Sie in Azure Maps die GeoJSON-Daten in eine Datenquelle, und verbinden Sie die Datenquelle mit einer Wärmebildebene. GeoJSON-Daten können mithilfe der importDataFromUrl-Funktion der DataSource-Klasse direkt in Azure Maps importiert werden.

<!DOCTYPE html>
<html>
<head>
    <title></title>
    <meta charset="utf-8" />
    <meta http-equiv="x-ua-compatible" content="IE=Edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1, shrink-to-fit=no" />

    <!-- Add references to the Azure Maps Map control JavaScript and CSS files. -->
    <link rel="stylesheet" href="https://atlas.microsoft.com/sdk/javascript/mapcontrol/3/atlas.min.css" type="text/css" />
    <script src="https://atlas.microsoft.com/sdk/javascript/mapcontrol/3/atlas.min.js"></script>

    <script type='text/javascript'>
        var map;
        var earthquakeFeed = 'https://earthquake.usgs.gov/earthquakes/feed/v1.0/summary/all_month.geojson';

        function initMap() {
            //Initialize a map instance.
            map = new atlas.Map('myMap', {
                center: [-160, 20],
                zoom: 1,
                style: 'satellite_road_labels',

                //Add your Azure Maps key to the map SDK. Get an Azure Maps key at https://azure.com/maps. NOTE: The primary key should be used as the key.
                authOptions: {
                    authType: 'subscriptionKey',
                    subscriptionKey: '<Your Azure Maps Key>'
                }
            });

            //Wait until the map resources are ready.
            map.events.add('ready', function () {

                //Create a data source and add it to the map.
                datasource = new atlas.source.DataSource();
                map.sources.add(datasource);

                //Load the earthquake data.
                datasource.importDataFromUrl(earthquakeFeed);

                //Create a layer to render the data points as a heat map.
                map.layers.add(new atlas.layer.HeatMapLayer(datasource, null, {
                    opacity: 0.65,
                    radius: 10
                }));
            });
        }
    </script>
</head>
<body onload="initMap()">
    <div id='myMap' style='position:relative;width:600px;height:400px;'></div>
</body>
</html>

Wärmebild in Azure Maps

Weitere Ressourcen

Überlagern einer Kachelebene

Kachelebenen ermöglichen es Ihnen, große Bilder zu überlagern, die in kleinere gekachelte Bilder aufgeteilt wurden, die sich am Kachelsystem der Karte orientieren. Dies ist eine gängige Methode zum Überlagern großer Bilder oder großer Datasets.

Das folgende Beispiel überlagert eine Kachelebene des Wetterradars von Iowa Environmental Mesonet der Iowa State University, die ein X, Y und Zoom-Kachelbenennungsschema verwendet.

Vorher: Bing Karten

In Bing Karten können Kachelebenen mithilfe der Microsoft.Maps.TileLayer-Klasse erstellt werden.

var weatherTileLayer = new Microsoft.Maps.TileLayer({
    mercator: new Microsoft.Maps.TileSource({
        uriConstructor: 'https://mesonet.agron.iastate.edu/cache/tile.py/1.0.0/nexrad-n0q-900913/{zoom}/{x}/{y}.png'
    })
});
map.layers.insert(weatherTileLayer);

Gewichtetes Wärmebild in Bing Karten

Nachher: Azure Maps

In Azure Maps kann eine Kachel Ebene einer Karte auf ziemlich die gleiche Weise wie jede andere Ebene hinzugefügt werden. Eine formatierte URL, die x, y und Zoomplatzhalter bzw. {x}, {y}, {z} aufweist, wird dazu verwendet, die Ebene anzuweisen, an welcher Position sie auf die Kacheln zugreifen soll. Kachelebenen in Azure Maps unterstützen außerdem {quadkey}-, {bbox-epsg-3857}- und {subdomain}-Platzhalter.

Tipp

In Azure Maps können Ebenen unterhalb von anderen Ebenen gerendert werden, einschließlich Basiskartenebenen. Es ist häufig wünschenswert, Kachelebenen unterhalb der Kartenbezeichnungen zu rendern, damit sie leicht zu lesen sind. Die Funktion map.layers.add nimmt einen zweiten Parameter an, bei dem es sich um die ID einer zweiten Ebene handelt, unter der die neue Ebene eingefügt werden soll. Mithilfe des folgenden Codes können Sie eine Kachelebene unterhalb der Kartenbezeichnungen einfügen:

map.layers.add(myTileLayer, "labels");

//Create a tile layer and add it to the map below the label layer.
map.layers.add(new atlas.layer.TileLayer({
    tileUrl: 'https://mesonet.agron.iastate.edu/cache/tile.py/1.0.0/nexrad-n0q-900913/{z}/{x}/{y}.png',
    opacity: 0.8,
    tileSize: 256
}), 'labels');

Gewichtetes Wärmebild in Azure Maps

Tipp

Kachelanforderungen können mithilfe der transformRequest-Option der Karte erfasst werden. Auf diese Weise können Sie der Anforderung bei Bedarf Header hinzufügen oder diese ändern.

Weitere Ressourcen

Anzeigen von Datenverkehrsdaten

Sowohl Bing- als auch Azure-Karten können mit Verkehrsdaten überlagert werden.

Vorher: Bing Karten

In Bing Karten kann die Karte mithilfe des Verkehrsmoduls mit Verkehrsdaten überlagert werden.

Microsoft.Maps.loadModule('Microsoft.Maps.Traffic', function () {
    var manager = new Microsoft.Maps.Traffic.TrafficManager(map);
    manager.show();
});

Verkehr in Bing Karten

Nachher: Azure Maps

Azure Maps bietet verschiedene Optionen zum Anzeigen von Verkehrsinformationen. Ereignisse wie etwa Straßensperrungen und Unfälle können als Symbole auf der Karte angezeigt werden. Der Verkehrsfluss und farbig codierte Straßen können auf der Karte eingeblendet werden, die Farben können geändert werden und auf dem veröffentlichten Tempolimit, der normalerweise zu erwartenden Verzögerung oder der absoluten Verzögerung basieren. Die Ereignisdaten werden in Azure Maps minütlich aktualisiert, die Daten zum Verkehrsfluss alle 2 Minuten.

map.setTraffic({
    incidents: true,
    flow: 'relative'
});

Verkehrsinformationen in Azure Maps

Wenn Sie eines der Verkehrssymbole in Azure Maps auswählen, werden weitere Informationen in einem Popup angezeigt.

Verkehrs-Popup in Azure Maps

Weitere Ressourcen

Hinzufügen einer Bodenüberlagerung

Sowohl Bing- als auch Azure-Karten unterstützen das Überlagern von georeferenzierten Bildern auf der Karte, die beim Schwenken und Zoomen der Karte mit bewegt werden. In Bing Karten werden diese als Bodenüberlagerungen bezeichnet, während sie in Azure Maps als Bildebenen bezeichnet werden. Bildebenen eigenen sich hervorragend für Grundrisse von Gebäuden, die Überlagerung alter Karten oder Bilder von einer Drohne.

Vorher: Bing Karten

Beim Erstellen einer Bodenüberlagerung in Bing Karten müssen Sie die URL für das zu überlagernde Bild und einen Begrenzungsrahmen angeben, der das Bild an die Karte bindet. In diesem Beispiel wird der Karte ein Kartenbild von Newark New Jersey von 1922 überlagert.

<!DOCTYPE html>
<html>
<head>
    <title></title>
    <meta charset="utf-8" />
    <meta http-equiv="x-ua-compatible" content="IE=Edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1, shrink-to-fit=no" />

    <script type='text/javascript'>
        var map;

        function initMap() {
            map = new Microsoft.Maps.Map(document.getElementById('myMap'), {
                credentials: '<Your Bing Maps Key>',
                center: new Microsoft.Maps.Location(40.740, -74.18),
                zoom: 12
            });

            var overlay = new Microsoft.Maps.GroundOverlay({
                //Create a LocationRect from the edges of the bounding box; north, west, south, east.
                bounds: Microsoft.Maps.LocationRect.fromEdges(40.773941, -74.22655, 40.712216, -74.12544),
                imageUrl: 'newark_nj_1922.jpg'
            });
            map.layers.insert(overlay);
        }
    </script>

    <!-- Bing Maps Script Reference -->
    <script src="https://www.bing.com/api/maps/mapcontrol?callback=initMap" async defer></script>
</head>
<body>
    <div id='myMap' style='position:relative;width:600px;height:400px;'></div>
</body>
</html>

Das Ausführen dieses Codes in einem Browser zeigt eine Karte, die ähnlich wie das folgende Bild aussieht:

Bodenüberlagerung in Bing Karten

Nachher: Azure Maps

In Azure Maps können georeferzierte Bilder mithilfe der atlas.layer.ImageLayer-Klasse überlagert werden. Diese Klasse erfordert eine URL zu einem Bild und einen Satz von Koordinaten für die vier Ecken des Bilds. Das Bild muss entweder in derselben Domäne gehostet oder CORs-fähig sein.

Tipp

Wenn Sie nur die Informationen „Nord“, „Süd“, „Ost“, „West“ und „Drehung“, aber keine Koordinaten für die einzelnen Ecken des Bilds haben, können Sie die statische Funktion atlas.layer.ImageLayer.getCoordinatesFromEdges verwenden.

<!DOCTYPE html>
<html>
<head>
    <title></title>
    <meta charset="utf-8" />
    <meta http-equiv="x-ua-compatible" content="IE=Edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1, shrink-to-fit=no" />

    <!-- Add references to the Azure Maps Map control JavaScript and CSS files. -->
    <link rel="stylesheet" href="https://atlas.microsoft.com/sdk/javascript/mapcontrol/3/atlas.min.css" type="text/css" />
    <script src="https://atlas.microsoft.com/sdk/javascript/mapcontrol/3/atlas.min.js"></script>

    <script type='text/javascript'>
        var map;

        function initMap() {
            //Initialize a map instance.
            map = new atlas.Map('myMap', {
                center: [-74.18, 40.740],
                zoom: 12,

                //Add your Azure Maps key to the map SDK. Get an Azure Maps key at https://azure.com/maps. NOTE: The primary key should be used as the key.
                authOptions: {
                    authType: 'subscriptionKey',
                    subscriptionKey: '<Your Azure Maps Key>'
                }
            });

            //Wait until the map resources are ready.
            map.events.add('ready', function () {

                //Create an image layer and add it to the map.
                map.layers.add(new atlas.layer.ImageLayer({
                    url: 'newark_nj_1922.jpg',
                    coordinates: [
                        [-74.22655, 40.773941], //Top Left Corner
                        [-74.12544, 40.773941], //Top Right Corner
                        [-74.12544, 40.712216], //Bottom Right Corner
                        [-74.22655, 40.712216]  //Bottom Left Corner
                    ]
                }));
            });
        }
    </script>
</head>
<body onload="initMap()">
    <div id='myMap' style='position:relative;width:600px;height:400px;'></div>
</body>
</html>

Bodenüberlagerung in Azure Maps

Weitere Ressourcen

Hinzufügen von KML-Daten zur Karte

Sowohl Azure- als auch Bing-Karten können KML-, KMZ-, GeoRSS-, GeoJSON- und WKT-Daten (Well-Known Text) importieren und auf der Karte rendern. Azure Maps unterstützt außerdem GPX, GML, räumliche CSV-Dateien, Web Mapping Services (WMS), Web Mapping Tile Services (WMTS) und Web Feature Services (WFS).

Vorher: Bing Karten

Das Ausführen dieses Codes in einem Browser zeigt eine Karte, die ähnlich wie das folgende Bild aussieht:

<!DOCTYPE html>
<html>
<head>
    <title></title>
    <meta charset="utf-8" />
    <meta http-equiv="x-ua-compatible" content="IE=Edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1, shrink-to-fit=no" />

    <script type='text/javascript'>
        var map;

        function initMap() {
            map = new Microsoft.Maps.Map('#myMap', {
                credentials: '<Your Bing Maps Key>',
                center: new Microsoft.Maps.Location(40.747, -73.985),
                zoom: 12
            });

            Microsoft.Maps.loadModule('Microsoft.Maps.GeoXml', function () {
                var callback = function (dataset) {
                    if (dataset.shapes) {
                        var l = new Microsoft.Maps.Layer();
                        l.add(dataset.shapes);
                        map.layers.insert(l);
                    }
                    if (dataset.layers) {
                        for (var i = 0, len = dataset.layers.length; i < len; i++) {
                            map.layers.insert(dataset.layers[i]);
                        }
                    }
                };
                Microsoft.Maps.GeoXml.readFromUrl('myKMLFile.kml', { error: function (msg) { alert(msg); } }, callback);
            });
        }
    </script>

    <!-- Bing Maps Script Reference -->
    <script src="https://www.bing.com/api/maps/mapcontrol?callback=initMap" async defer></script>
</head>
<body>
    <div id='myMap' style='position:relative;width:600px;height:400px;'></div>
</body>
</html>

KML in Bing Karten

Nachher: Azure Maps

In Azure Maps ist GeoJSON das Hauptdatenformat, das im Web SDK genutzt wird. Weitere Formate für räumliche Daten können mit dem räumlichen E/A-Modul leicht integriert werden. Dieses Modul verfügt über Funktionen für das Lesen und Schreiben von räumlichen Daten und enthält auch eine einfache Datenschicht, über die Daten mit all diesen räumlichen Formaten gerendert werden können. Übergeben Sie zum Einlesen der Daten in eine Datei mit räumlichen Daten eine URL oder Rohdaten als Zeichenfolge oder Blob an die Funktion atlas.io.read. Dies gibt alle geparsten Daten aus der Datei zurück, die dann der Karte hinzugefügt werden können. KML ist etwas komplexer als die meisten Formate für räumliche Daten, weil deutlich mehr Formatierungsinformationen vorhanden sind. Die SpatialDataLayer-Klasse unterstützt das Rendern der meisten dieser Stile. Symbolbilder müssen aber in die Karte geladen werden, bevor die Featuredaten geladen werden, und Bodenüberlagerungen müssen der Karte separat als Ebenen hinzugefügt werden. Beim Laden von Daten über eine URL sollte zum Hosten ein CORS-fähiger Endpunkt verwendet werden, oder ein Proxydienst sollte als Option an die Lesefunktion übergeben werden.

<!DOCTYPE html>
<html>
<head>
    <title></title>
    <meta charset="utf-8" />
    <meta http-equiv="x-ua-compatible" content="IE=Edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1, shrink-to-fit=no" />

    <!-- Add references to the Azure Maps Map control JavaScript and CSS files. -->
    <link rel="stylesheet" href="https://atlas.microsoft.com/sdk/javascript/mapcontrol/3/atlas.min.css" type="text/css" />
    <script src="https://atlas.microsoft.com/sdk/javascript/mapcontrol/3/atlas.min.js"></script>

    <!-- Add reference to the Azure Maps Spatial IO module. -->
    <script src="https://atlas.microsoft.com/sdk/javascript/spatial/0/atlas-spatial.js"></script>

    <script type='text/javascript'>
        var map, datasource, layer;

        function initMap() {
            //Initialize a map instance.
            map = new atlas.Map('myMap', {
                view: 'Auto',

                //Add your Azure Maps key to the map SDK. Get an Azure Maps key at https://azure.com/maps. NOTE: The primary key should be used as the key.
                authOptions: {
                    authType: 'subscriptionKey',
                    subscriptionKey: '<Your Azure Maps Key>'
                }
            });

            //Wait until the map resources are ready.
            map.events.add('ready', function () {

                //Create a data source and add it to the map.
                datasource = new atlas.source.DataSource();
                map.sources.add(datasource);

                //Add a simple data layer for rendering the data.
                layer = new atlas.layer.SimpleDataLayer(datasource);
                map.layers.add(layer);

                //Read a KML file from a URL or pass in a raw KML string.
                atlas.io.read('myKMLFile.kml').then(async r => {
                    if (r) {

                        //Check to see if there are any icons in the data set that need to be loaded into the map resources.
                        if (r.icons) {
                            //For each icon image, create a promise to add it to the map, then run the promises in parrallel.
                            var imagePromises = [];

                            //The keys are the names of each icon image.
                            var keys = Object.keys(r.icons);

                            if (keys.length !== 0) {
                                keys.forEach(function (key) {
                                    imagePromises.push(map.imageSprite.add(key, r.icons[key]));
                                });

                                await Promise.all(imagePromises);
                            }
                        }

                        //Load all features.
                        if (r.features && r.features.length > 0) {
                            datasource.add(r.features);
                        }

                        //Load all ground overlays.
                        if (r.groundOverlays && r.groundOverlays.length > 0) {
                            map.layers.add(r.groundOverlays);
                        }

                        //If bounding box information is known for data, set the map view to it.
                        if (r.bbox) {
                            map.setCamera({ bounds: r.bbox, padding: 50 });
                        }
                    }
                });
            });
        }
    </script>
</head>
<body onload="initMap()">
    <div id='myMap' style='position:relative;width:600px;height:400px;'></div>
</body>
</html>

KML in Azure Maps

Weitere Ressourcen

Hinzufügen von Zeichentools

Sowohl Bing als auch Azure Maps bieten ein Modul, mit dem der Benutzer Formen auf der Karte mit der Maus oder anderen Eingabegeräten zeichnen und bearbeiten kann. Beide unterstützen das Zeichnen von Ortsmarken, Linien und Polygonen. Azure Maps bietet außerdem Optionen zum Zeichnen von Kreisen und Rechtecken.

Vorher: Bing Karten

In Bing Karten wird das Modul DrawingTools mithilfe der Funktion Microsoft.Maps.loadModule geladen. Nach dem Laden kann eine Instanz der DrawingTools-Klasse erstellt werden, dann wird die Funktion showDrawingManager aufgerufen, um der Karte eine Symbolleiste hinzuzufügen.

<!DOCTYPE html>
<html>
<head>
    <title></title>
    <meta charset="utf-8" />
    <meta http-equiv="x-ua-compatible" content="IE=Edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1, shrink-to-fit=no" />

    <script type='text/javascript'>
    var map, drawingManager;

    function initMap() {
        map = new Microsoft.Maps.Map('#myMap', {
            credentials: '<Your Bing Maps Key>'
        });

        //Load the DrawingTools module
        Microsoft.Maps.loadModule('Microsoft.Maps.DrawingTools', function () {
            //Create an instance of the DrawingTools class and bind it to the map.
            var tools = new Microsoft.Maps.DrawingTools(map);

            //Show the drawing toolbar and enable editting on the map.
            tools.showDrawingManager(function (manager) {
                //Store a reference to the drawing manager as it will be useful later.
                drawingManager = manager;
            });
        });
    }
    </script>

    <!-- Bing Maps Script Reference -->
    <script src="https://www.bing.com/api/maps/mapcontrol?callback=initMap" async defer></script>
</head>
<body>
    <div id='myMap' style='position:relative;width:600px;height:400px;'></div>
</body>
</html>

Zeichentools in Bing Karten

Nachher: Azure Maps

In Azure Maps muss das Modul für Zeichentools geladen werden, indem das JavaScript geladen wird und die CSS-Dateien in der App referenziert werden. Nachdem die Karte geladen wurde, kann eine Instanz der DrawingManager-Klasse geladen und eine DrawingToolbar-Instanz angefügt werden.

<!DOCTYPE html>
<html>
<head>
    <title></title>
    <meta charset="utf-8" />
    <meta http-equiv="x-ua-compatible" content="IE=Edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1, shrink-to-fit=no" />

    <!-- Add references to the Azure Maps Map control JavaScript and CSS files. -->
    <link rel="stylesheet" href="https://atlas.microsoft.com/sdk/javascript/mapcontrol/3/atlas.min.css" type="text/css" />
    <script src="https://atlas.microsoft.com/sdk/javascript/mapcontrol/3/atlas.min.js"></script>

    <!-- Add references to the Azure Maps Map Drawing Tools JavaScript and CSS files. -->
    <link rel="stylesheet" href="https://atlas.microsoft.com/sdk/javascript/drawing/0/atlas-drawing.min.css" type="text/css" />
    <script src="https://atlas.microsoft.com/sdk/javascript/drawing/0/atlas-drawing.min.js"></script>

    <script type='text/javascript'>
        var map, drawingManager;

        function initMap() {
            //Initialize a map instance.
            map = new atlas.Map('myMap', {
                view: 'Auto',

                //Add your Azure Maps key to the map SDK. Get an Azure Maps key at https://azure.com/maps. NOTE: The primary key should be used as the key.
                authOptions: {
                    authType: 'subscriptionKey',
                    subscriptionKey: '<Your Azure Maps Key>'
                }
            });

            //Wait until the map resources are ready.
            map.events.add('ready', function () {

                //Create an instance of the drawing manager and display the drawing toolbar.
                drawingManager = new atlas.drawing.DrawingManager(map, {
                    toolbar: new atlas.control.DrawingToolbar({ position: 'top-left' })
                });
            });
        }
    </script>
</head>
<body onload="initMap()">
    <div id="myMap" style="position:relative;width:600px;height:400px;"></div>
</body>
</html>

Zeichentools in Azure Maps

Tipp

In Azure Maps bieten die Zeichentools verschiedene Möglichkeiten, wie Benutzer Formen auf Ebenen zeichnen können. Beispielsweise kann der Benutzer beim Zeichnen eines Polygons zum Hinzufügen jedes einzelnen Punkts klicken oder die linke Maustaste gedrückt halten und die Maus ziehen, um einen Pfad zu zeichnen. Dies kann mithilfe der Option interactionType von DrawingManager geändert werden.

Weitere Ressourcen
