Konfigurieren von Traffic Collector für ExpressRoute

Dieser Artikel hilft Ihnen bei der Bereitstellung eines ExpressRoute Traffic Collector über das Azure-Portal. Sie erfahren, wie Sie einen ExpressRoute Traffic Collector hinzufügen und entfernen, ihn einer ExpressRoute-Verbindung und einem Log Analytics-Arbeitsbereich zuordnen. Sobald der ExpressRoute Traffic Collector bereitgestellt ist, werden stichprobenartige Datenflussprotokolle in einen Log Analytics-Arbeitsbereich importiert. Weitere Informationen finden Sie unter Informationen zu Über ExpressRoute Traffic Collector.

Voraussetzungen

• Eine ExpressRoute-Verbindung mit einer Bandbreite von 1 Gbit/s oder mehr sowie konfiguriertem privatem oder Microsoft-Peering.

• Ein Log Analytics-Workspace (Neu erstellen oder Vorhandenes verwenden).

Begrenzungen

• ExpressRoute Traffic Collector unterstützt eine maximale ExpressRoute-Leitungsgröße von 100 Gbit/s.

• Sie können dem ExpressRoute-Traffic Collector bis zu 20 ExpressRoute-Kreise zuordnen. Die gesamte Schaltkreisbandbreite darf 100 GBit/s nicht überschreiten.

• Die ExpressRoute-Verbindung, der ExpressRoute Traffic Collector und der Log Analytics-Workspace müssen sich in derselben geopolitischen Region befinden. Geopolitische Ressourcenzuordnungen über Grenzen hinweg werden nicht unterstützt.

Hinweis

• Log Analytics und ExpressRoute Traffic Collector können unter einem anderen Abonnement bereitgestellt werden.
• Wenn ExpressRoute Traffic Collector in einer Azure-Region bereitgestellt wird, die Verfügbarkeitszonen unterstützt, ist die Verfügbarkeitszone standardmäßig aktiviert.

Berechtigungen

• Zum Bereitstellen von ExpressRoute Traffic Collector ist mindestens Mitwirkender Zugriff erforderlich.

• Für die Zuordnung der ExpressRoute-Leitung zum ExpressRoute Traffic Collector ist mindestens Zugriff vom Typ Mitwirkender erforderlich.

• Die Rolle „Überwachungsmitwirkender“ ist erforderlich, um den Log Analytics-Workspace mit dem ExpressRoute Traffic Collector zu verbinden.

• Mindestens Zugriff als Beitragender ist in beide Abonnements erforderlich, um einen ExpressRoute-Verkehrssammler mit einer ExpressRoute-Verbindung in einem anderen Abonnement zu verknüpfen.

Weitere Informationen finden Sie unter Identitäts- und Zugriffsverwaltung.

Bereitstellen von ExpressRoute Traffic Collector

1. Melden Sie sich beim Azure-Portal an.

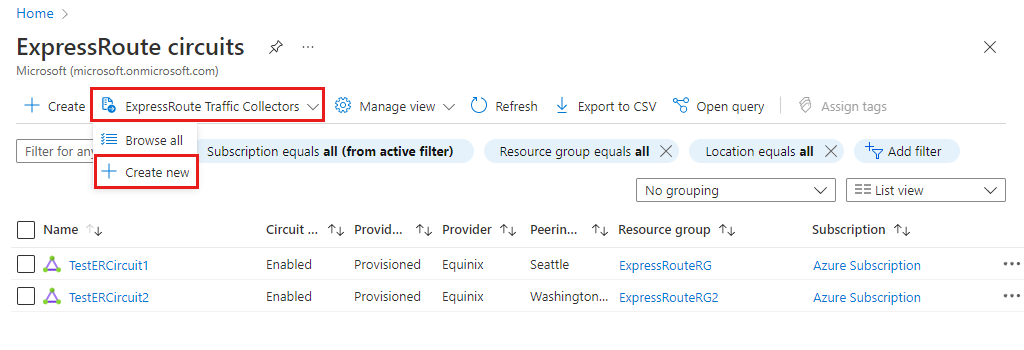

2. Wechseln Sie im Portal zur Seite "ExpressRoute-Schaltkreise", und wählen Sie "ExpressRoute-Verkehrssammler " oben auf der Seite aus. Wählen Sie im Dropdownmenü die Option + Neu erstellen aus.



3. Geben Sie auf der Seite Erstelle ein ExpressRoute Traffic Collector die folgenden Informationen ein, oder wählen Sie sie aus, und wählen Sie dann Weiter aus.

   Einstellungen	Beschreibung
   Abonnement	Wählen Sie das Abonnement aus, um die ExpressRoute Traffic Collector-Ressource zu erstellen. Diese Ressource muss sich im selben Abonnement wie die ExpressRoute-Verbindung befinden.
   Ressourcengruppe	Wählen Sie die Ressourcengruppe aus, in der diese Ressource bereitgestellt werden soll.
   Name	Geben Sie einen Namen ein, um diese ExpressRoute Traffic Collector-Ressource zu identifizieren.
   Region	Wählen Sie eine Region aus, in der diese Ressource bereitgestellt werden soll. Diese Ressource muss sich in derselben geopolitischen Region wie der Log Analytics-Workspace und die ExpressRoute-Verbindungen befinden.
   Collector-Richtlinie	Dieser Wert wird automatisch als Default eingetragen.

4. Wählen Sie auf der Registerkarte Wähle eine ExpressRoute Verbindung die Option + ExpressRoute Circuits hinzufügen aus.

5. Aktivieren Sie auf der Seite "Schaltkreise hinzufügen" das Kontrollkästchen neben dem Schaltkreis, den der Traffic Collector überwachen soll, und wählen Sie dann "Hinzufügen" aus. Wählen Sie "Weiter" aus, um zu konfigurieren, an welchen Speicherort Protokolle weitergeleitet werden.

   Screenshot der Registerkarte "ExpressRoute-Verbindungen auswählen" und der Seite "Verbindungen hinzufügen".

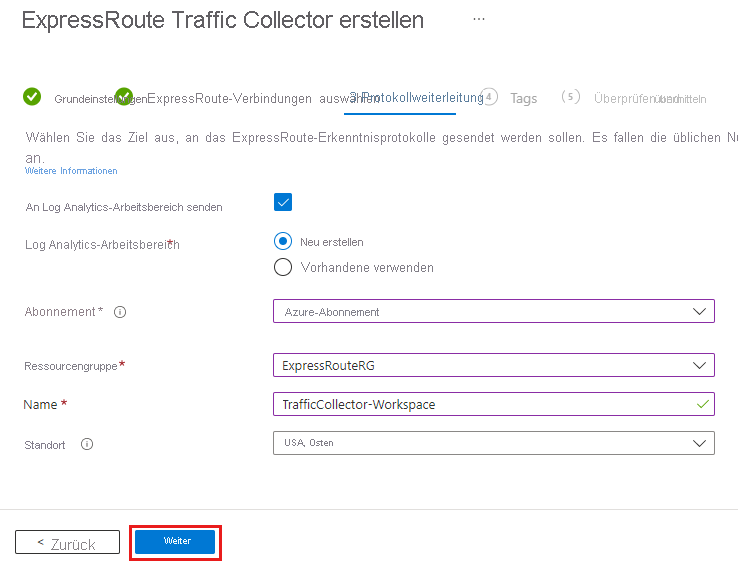

6. Aktivieren Sie auf der Registerkarte Weiterleitungsprotokolle das Kontrollkästchen für An Log Analytics-Arbeitsbereich senden. Erstellen Sie einen neuen Log Analytics-Arbeitsbereich, oder wählen Sie einen bereits vorhandenen Arbeitsbereich aus. Der Workspace kann sich in einem anderen Azure-Abonnement befinden, muss sich jedoch in derselben geopolitischen Region befinden. Wählen Sie Weiter aus, sobald ein Workspace ausgewählt wurde.



7. Auf der Registerkarte Tags können Sie optionale Tags für Tracking-Zwecke hinzufügen. Wählen Sie Weiter aus, um Ihre Konfiguration zu überprüfen.

8. Wählen Sie nach erfolgreicher Validierung Erstellen aus, um Ihren ExpressRoute-Traffic-Collector bereitzustellen.

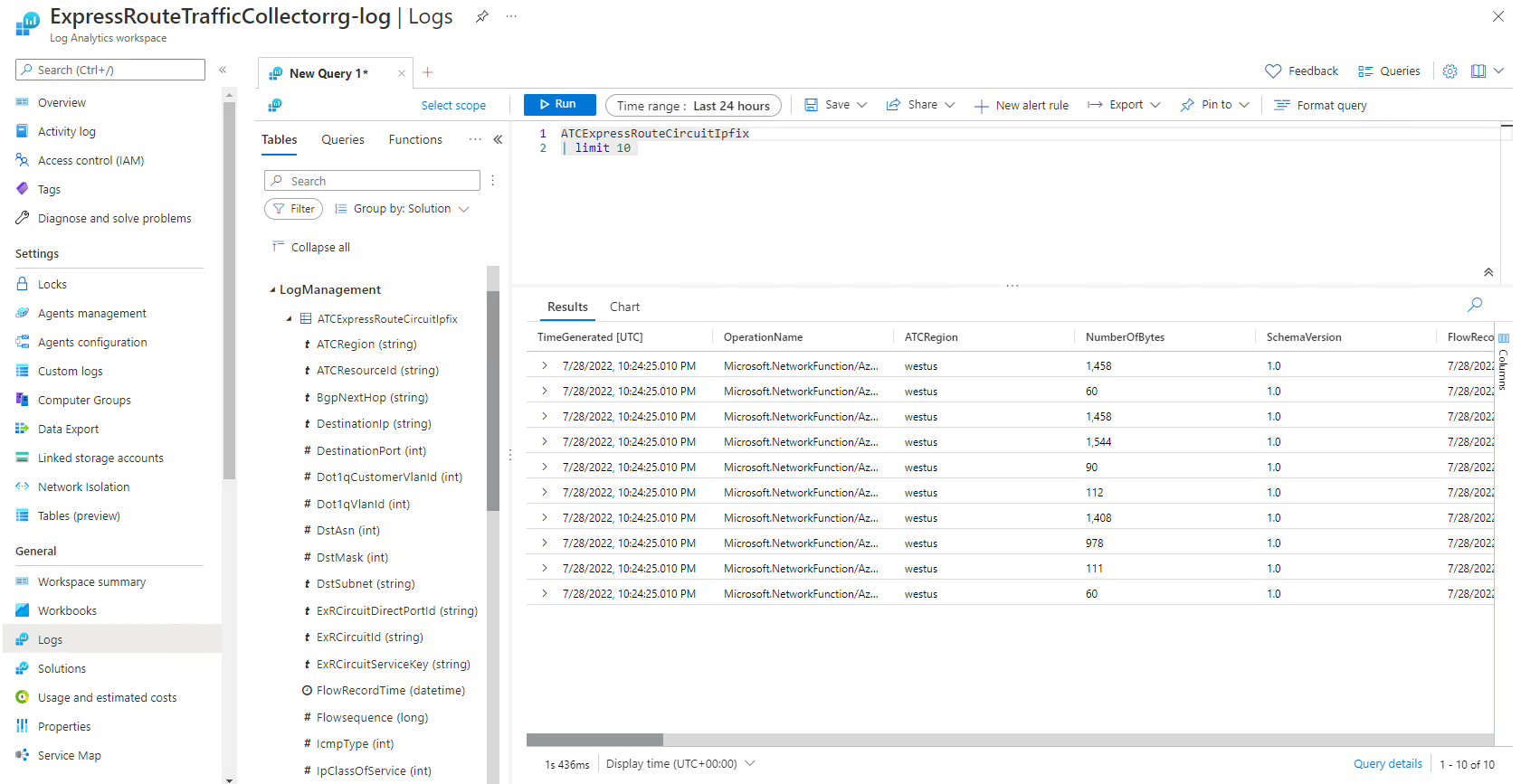

9. Nach der Bereitstellung sollten Sie Beispielflussprotokolle im konfigurierten Log Analytics-Workspace sehen.



Bereinigen von Ressourcen

Um die ExpressRoute Traffic Collector-Ressource zu löschen, müssen Sie zunächst alle ExpressRoute-Verbindungszuordnungen entfernen.

Wichtig

Wenn Sie die ExpressRoute Traffic Collector-Ressource löschen, bevor Sie alle Verbindungszuordnungen entfernen, müssen Sie etwa 40 Minuten warten, bis das Zeitlimit für das Löschen abgelaufen ist, bevor Sie es erneut versuchen können.

Nachdem alle Verbindungen aus dem ExpressRoute Traffic Collector entfernt wurden, wählen Sie auf der Übersichtsseite Löschen aus, um die Ressource aus Ihrem Abonnement zu entfernen.

Nächster Schritt

• Erfahren Sie mehr über ExpressRoute Traffic Collector-Metriken , um Ihre ExpressRoute Traffic Collector-Ressource zu überwachen.
