Dieser Artikel beschreibt, wie Sie ein hyperkonvergentes Cluster einrichten, das Storage Spaces Direct (S2D) im System Center Virtual Machine Manager (VMM) ausführt. Erfahren Sie mehr über S2D.
Sie können einen hyperkonvergierten S2D-Cluster bereitstellen, indem Sie einen Hyper-V-Cluster bereitstellen und S2D von vorhandenen Hyper-V-Hosts aktivieren oder von Bare-Metal-Servern bereitstellen.
Derzeit können Sie S2D in einer hyperkonvergenten Bereitstellung auf einem Hyper-V-Cluster, der von Bare-Metal-Computern mit dem Nano-Betriebssystem bereitgestellt wurde, nicht aktivieren.
Hinweis
Sie müssen S2D aktivieren, bevor Sie den Speicheranbieter zu VMM hinzufügen.

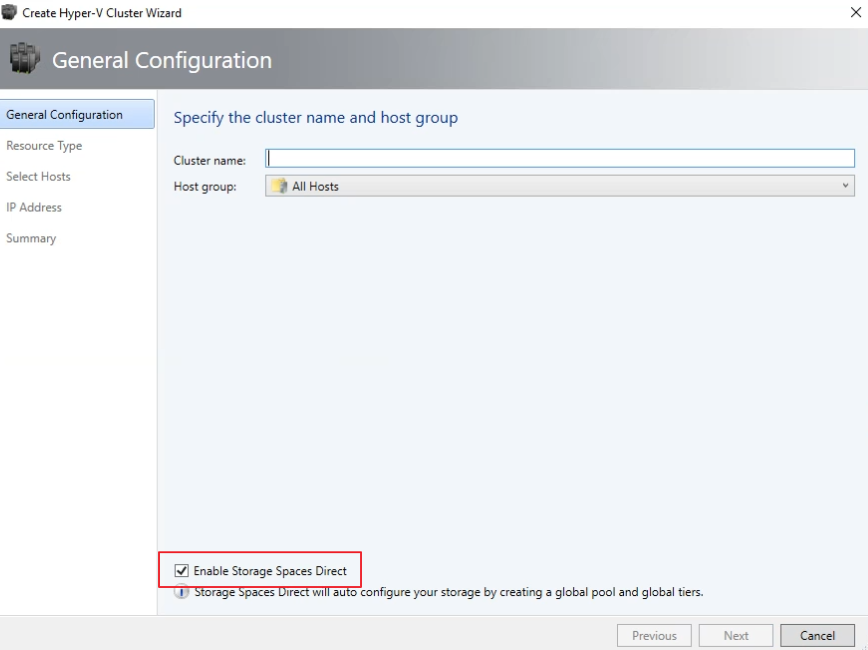

Um S2D zu aktivieren, gehen Sie zu Allgemeine Konfiguration>Geben Sie den Clusternamen und die Hostgruppe an und wählen Sie die Option Speicherplätze direkt aktivieren aus, wie unten gezeigt:
Nachdem Sie einen Cluster mit S2D aktiviert haben, führt VMM Folgendes aus:
- Die Rolle des Dateiservers und die Funktion für Failover-Clustering sind aktiviert.
- Speicherreplikat und Datendeduplizierung werden aktiviert.
- Der Cluster wird optional validiert und erstellt.
- S2D ist aktiviert, und ein Speicherarray wird mit dem gleichen Namen erstellt, den Sie im Assistenten angeben.
Wenn Sie PowerShell verwenden, um einen hyperkonvergenten Cluster zu erstellen, werden der Pool und die Speicherebene automatisch mit der Option Enable-ClusterS2D autoconfig=true erstellt.
Vorbereitung
- Stellen Sie sicher, dass Sie VMM 2016 oder eine neuere Version ausführen.
- Hyper-V-Hosts in einem Cluster sollten Windows Server 2016 oder höher mit der Hyper-V-Rolle installiert haben und so konfiguriert sein, dass sie VMs hosten können.
Hinweis
VMM 2019 UR3 und spätere Versionen unterstützen Azure Stack Hyper Converged Infrastructure (HCI, Version 20H2).
- Stellen Sie sicher, dass Sie VMM 2019 oder eine neuere Version verwenden.
- Hyper-V-Hosts in einem Cluster müssen Windows Server 2019 oder höher mit der installierten Hyper-V-Rolle ausführen und so konfiguriert sein, dass sie VMs hosten können.
Hinweis
VMM 2025 unterstützt „Azure Local“ (Version 23H2 und 22H2).
Nachdem diese Voraussetzungen erfüllt sind, richten Sie einen Cluster ein und konfigurieren die Speicherressourcen darauf. Sie können dann VMs im Cluster bereitstellen oder den Speicher mithilfe von SOFS an andere Ressourcen exportieren.
Schritt 1: Bereitstellen des Clusters
Sie können einen Cluster auf folgende Weise bereitstellen:
- Von Hyper-V-Hosts
- Von Bare-Metal-Maschinen
Wählen Sie die erforderliche Registerkarte für die Schritte zur Bereitstellung eines Clusters aus
Führen Sie die folgenden Schritte aus, um einen Cluster von Hyper-V-Hosts bereitzustellen:
- Wenn Sie die Hyper-V-Hosts zum VMM-Fabric hinzufügen müssen, folgen Sie diesen Schritten. Wenn sie bereits im VMM-Fabric sind, fahren Sie mit dem nächsten Schritt fort.
- Folgen Sie den Anweisungen zur Bereitstellung eines Clusters von eigenständigen Hyper-V-Hosts, die im VMM-Fabric verwaltet werden.
Hinweis
- Wenn Sie den Cluster einrichten, stellen Sie sicher, dass Sie die Option „Storage Spaces Direct aktivieren“ auf der Seite „Allgemeine Konfiguration“ des Assistenten zum Erstellen eines Hyper-V-Clusters auswählen. Wählen Sie im Ressourcentyp die Option Vorhandene Server mit einem Windows Server-Betriebssystem aus, und wählen Sie die Hyper-V-Hosts aus, die dem Cluster hinzugefügt werden sollen.
- Wenn S2D aktiviert ist, müssen Sie den Cluster validieren. Das Überspringen dieses Schritts wird nicht unterstützt.
Schritt 2: Einrichten der Netzwerke für den Cluster
Nachdem der Cluster im VMM-Fabric bereitgestellt und verwaltet wurde, müssen Sie das Netzwerk für die Clusterknoten einrichten.
- Beginnen Sie mit dem Erstellen eines logischen Netzwerks, um Ihr physisches Verwaltungsnetzwerk zu spiegeln.
- Sie müssen einen logischen Switch mit „Switch Embedded Teaming (SET)“ einrichten, damit der Switch die Virtualisierung erkennt. Dieser Switch ist mit dem Verwaltungslogischen Netzwerk verbunden und verfügt über alle Host-virtuellen Adapter, die erforderlich sind, um Zugriff auf das Verwaltungsnetzwerk bereitzustellen oder die Speichernetzwerke zu konfigurieren. S2D verwendet ein Netzwerk zur Kommunikation zwischen Hosts. RDMA-fähige Adapter werden empfohlen.
- Erstellen von VM-Netzwerken.
Hinweis
Das folgende Feature ist für VMM 2019 UR1 anwendbar.
Schritt 3: Konfigurieren der DCB-Einstellungen auf dem S2D-Cluster
Hinweis
Die Konfiguration der DCB-Einstellungen ist ein optionaler Schritt, um während des S2D-Cluster-Erstellungs-Workflows eine hohe Leistung zu erzielen. Überspringen Sie zu Schritt 4, wenn Sie die DCB-Einstellungen nicht konfigurieren möchten.
Empfehlungen
Wenn Sie vNICs bereitgestellt haben, empfehlen wir Ihnen, für optimale Leistung alle Ihre vNICs mit den entsprechenden pNICs zuzuordnen. Affinitäten zwischen vNIC und pNIC werden vom Betriebssystem zufällig festgelegt, und es kann Szenarien geben, in denen mehrere vNICs demselben pNIC zugeordnet sind. Um solche Szenarien zu vermeiden, empfehlen wir Ihnen, die Affinität zwischen vNIC und pNIC manuell festzulegen, indem Sie die Schritte befolgen, die hier aufgeführt sind.
Wenn Sie ein Netzwerkadapter-Portprofil erstellen, empfehlen wir Ihnen, die „IEEE-Priorität“ zuzulassen. Erfahren Sie mehr Sie können die IEEE-Priorität auch mit den folgenden PowerShell-Befehlen festlegen:
PS> Set-VMNetworkAdapterVlan -VMNetworkAdapterName SMB2 -VlanId "101" -Access -ManagementOS PS> Set-VMNetworkAdapter -ManagementOS -Name SMB2 -IeeePriorityTag on
Vorbereitung
Stellen Sie Folgendes sicher:
- Sie verwenden VMM 2019 oder eine neuere Version.
- Hyper-V-Hosts im Cluster führen Windows Server 2019 oder höher aus, mit installierter und konfigurierter Hyper-V-Rolle zur Bereitstellung von VMs.
Vorbereitung
Stellen Sie Folgendes sicher:
- Sie verwenden VMM 2019 oder eine neuere Version.
- Hyper-V-Hosts im Cluster führen Windows Server 2019 oder höher aus, mit installierter und konfigurierter Hyper-V-Rolle zur Bereitstellung von VMs.
Hinweis
- Sie können die DCB-Einstellungen sowohl auf einem Hyper-V S2D-Cluster (hyperkonvergiert) als auch auf einem SOFS S2D-Cluster (disaggregiert) konfigurieren.
- Sie können die DCB-Einstellungen während des Clustererstellungs-Workflows oder an einem vorhandenen Cluster konfigurieren.
- Sie können die DCB-Einstellungen während der Erstellung eines SOFS-Clusters nicht konfigurieren; Sie können sie nur auf einem vorhandenen SOFS-Cluster konfigurieren. Alle Knoten des SOFS-Clusters müssen von VMM verwaltet werden.
- Die Konfiguration von DCB-Einstellungen während der Clustererstellung wird nur unterstützt, wenn der Cluster mit einem vorhandenen Windows-Server erstellt wird. Es wird nicht mit dem Bare-Metal-/Betriebssystembereitstellungs-Workflow unterstützt.
Verwenden Sie die folgenden Schritte, um die DCB-Einstellungen „“ zu konfigurieren:

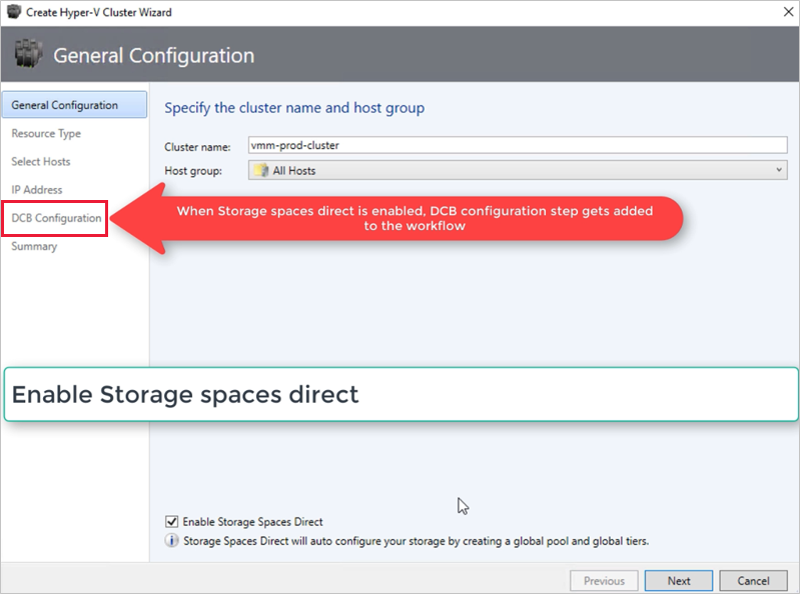

Erstellen Sie einen neuen Hyper-V-Cluster und wählen Sie „Speicherplätze direkt aktivieren“ aus. Die DCB-Konfigurations-Option wird zum Hyper-V-Clustererstellungs-Workflow hinzugefügt.
In der DCB-Konfiguration wählen Sie Datenzentrum-Bridging konfigurieren.

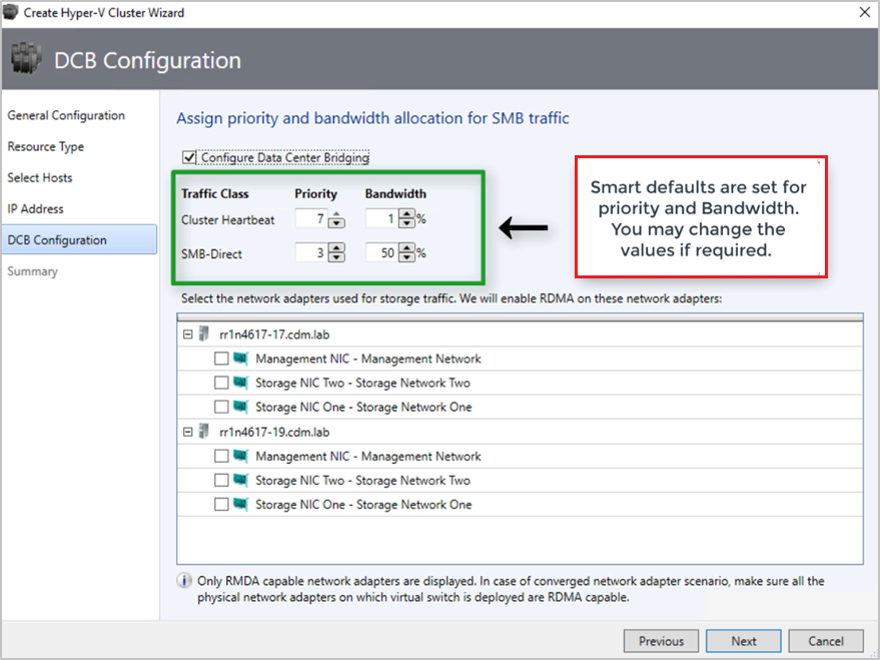

Bereitstellen von Prioritäts- und Bandbreiten-Werten für SMB-Direct- und Cluster-Heartbeat-Datenverkehr.
Hinweis
Standardwerte werden für Priorität und Bandbreite zugewiesen. Passen Sie diese Werte an die Bedürfnisse Ihrer Organisation an.
Standardwerte:

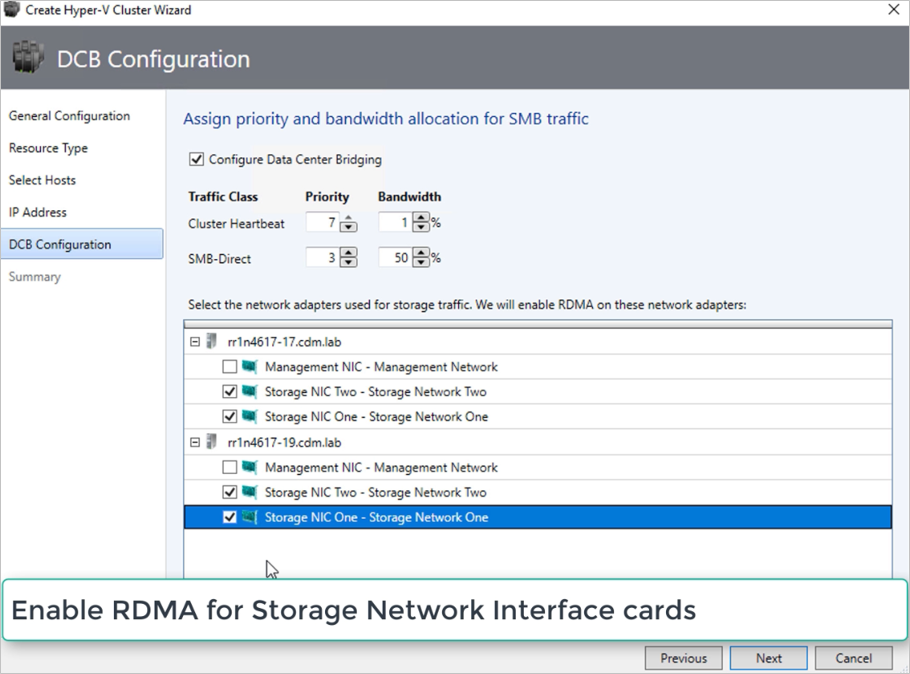

Datenverkehrsklasse Priority Bandbreite (%) Cluster-Heartbeat 7 1 SMB-Direkt 3 50 Auswahl der Netzwerkadapter für den Speicherverkehr RDMA ist auf diesen Netzwerkadaptern aktiviert.
Hinweis
Im Szenario einer konvergierten NIC wählen Sie die Speicher-vNICs aus. Die zugrunde liegenden pNICs müssen RDMA-fähig sein, damit vNICs angezeigt und zur Auswahl verfügbar sind.
Überprüfen Sie die Zusammenfassung, und wählen Sie Fertig stellen aus.
Ein S2D-Cluster wird erstellt, und die DCB-Parameter werden auf allen S2D-Knoten konfiguriert.
Hinweis
- DCB-Einstellungen können auf den vorhandenen Hyper-V-S2D-Clustern konfiguriert werden, indem Sie die Seite „Cluster-Eigenschaften“ besuchen und zur Seite „DCB-Konfiguration“ navigieren.
- Jegliche außerhalb des normalen Betriebs vorgenommene Änderungen an den DCB-Einstellungen auf einem der Knoten führen dazu, dass der S2D-Cluster in VMM nicht konform ist. Eine Option zur Behebung wird auf der Seite DCB-Konfiguration der Clustereigenschaften bereitgestellt, die Sie verwenden können, um die in VMM konfigurierten DCB-Einstellungen auf den Clusterknoten durchzusetzen.
Schritt 4: Verwalten des Pools und Erstellen von CSVs
Sie können jetzt die Einstellungen des Speicherpools ändern und virtuelle Datenträger und CSVs erstellen.
Wählen Sie „Fabric>Storage>Arrays“ aus.
Klicken Sie mit der rechten Maustaste auf den Cluster >Pool verwalten, und wählen Sie den standardmäßig erstellten Speicherpool aus. Sie können den Standardnamen ändern und eine Klassifizierung hinzufügen.
Um eine CSV zu erstellen, klicken Sie mit der rechten Maustaste auf den Cluster >Eigenschaften>Freigegebene Volumes.
Im Assistenten zum Erstellen von Volumes >Speichertyp geben Sie den Volumennamen an und wählen Sie den Speicherpool aus.

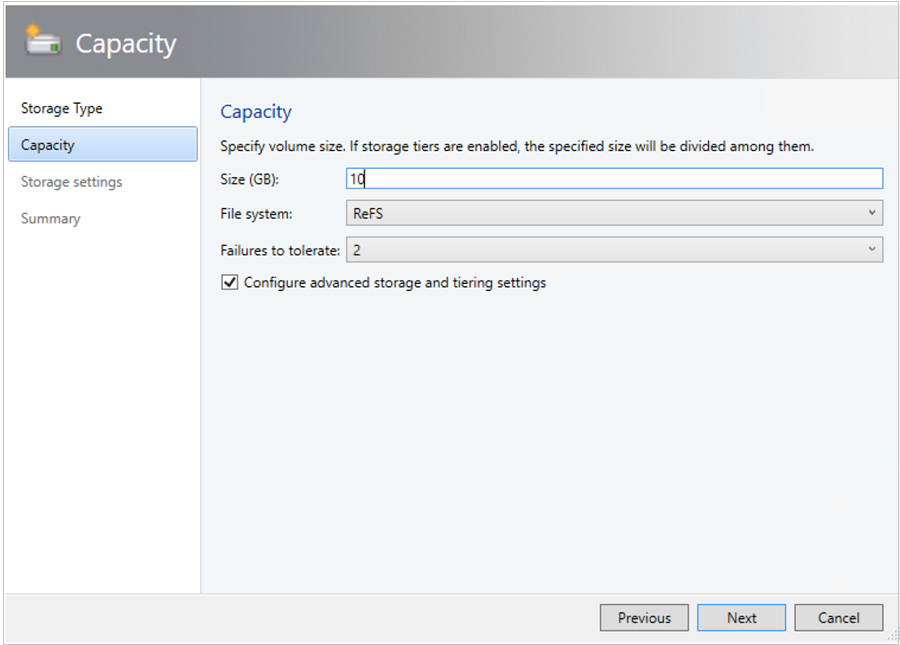

In „Kapazität“ können Sie die Volumengröße, das Dateisystem und die Resilienz-Einstellungen festlegen.
Wählen Sie Erweiterte Speicher- und Tiering-Einstellungen konfigurieren aus, um diese Optionen einzurichten.
Wählen Sie Weiter aus.

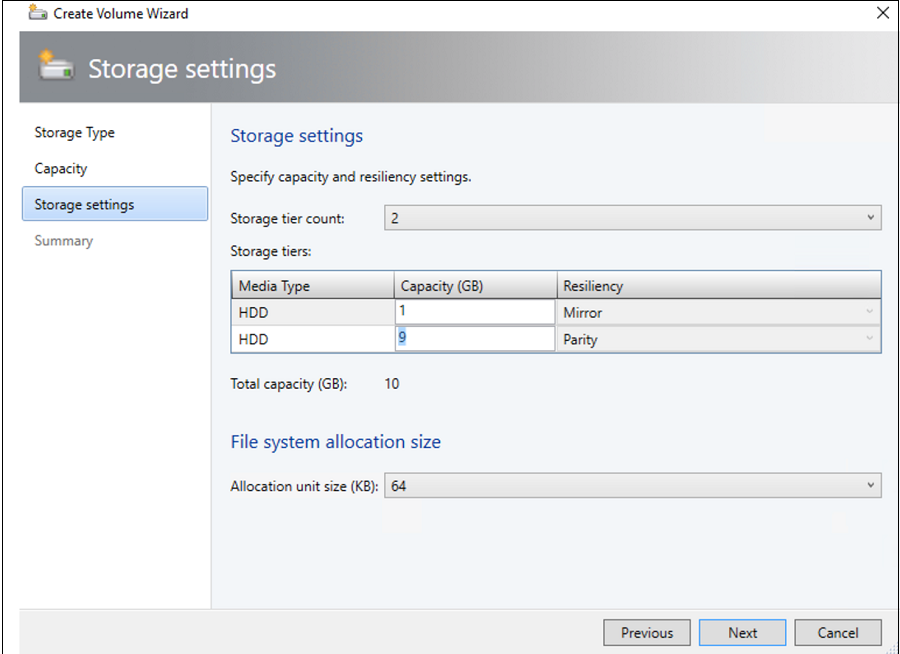

In den Speichereinstellungen geben Sie die Aufteilung der Speicherebene, die Kapazität und die Resilienz-Einstellungen an.
In Zusammenfassung überprüfen Sie die Einstellungen und schließen Sie den Assistenten ab. Ein virtueller Datenträger wird automatisch erstellt, wenn Sie das Volume erstellen.
Wenn Sie PowerShell verwenden, werden der Pool und die Speicherebene automatisch mit der Option Enable-ClusterS2D autoconfig=true erstellt.
Schritt 5: Bereitstellen von VMs im Cluster
In einer hyperkonvergenten Topologie können VMs direkt auf dem Cluster bereitgestellt werden. Ihre virtuellen Festplatten werden auf den Volumes platziert, die Sie mit S2D erstellt haben. Sie erstellen und bereitstellen diese VMs genauso wie jede andere VM.
Schritt 3: Verwalten des Pools und Erstellen von CSVs
Sie können jetzt die Einstellungen des Speicherpools ändern und virtuelle Datenträger und CSVs erstellen.
Wählen Sie „Fabric>Storage>Arrays“ aus.
Klicken Sie mit der rechten Maustaste auf den Cluster >Pool verwalten, und wählen Sie den standardmäßig erstellten Speicherpool aus. Sie können den Standardnamen ändern und eine Klassifizierung hinzufügen.
Um eine CSV zu erstellen, klicken Sie mit der rechten Maustaste auf den Cluster >Eigenschaften>Freigegebene Volumes.
Im Assistenten zum Erstellen von Volumes >Speichertyp geben Sie den Volumennamen an und wählen Sie den Speicherpool aus.
In „Kapazität“ können Sie die Volumengröße, das Dateisystem und die Resilienz-Einstellungen festlegen.
Wählen Sie Erweiterte Speicher- und Tiering-Einstellungen konfigurieren aus, um diese Optionen einzurichten.
Wählen Sie Weiter aus.
In den Speichereinstellungen geben Sie die Aufteilung der Speicherebene, die Kapazität und die Resilienz-Einstellungen an.
In „Zusammenfassung“, überprüfen Sie die Einstellungen und schließen Sie den Assistenten ab. Ein virtueller Datenträger wird automatisch erstellt, wenn Sie das Volume erstellen.
Wenn Sie PowerShell verwenden, werden der Pool und die Speicherebene automatisch mit der Option Enable-ClusterS2D autoconfig=true erstellt.
Schritt 4: Bereitstellen von VMs im Cluster
In einer hyperkonvergenten Topologie können VMs direkt auf dem Cluster bereitgestellt werden. Ihre virtuellen Festplatten werden auf den Volumes platziert, die Sie mit S2D erstellt haben. Sie erstellen und bereitstellen diese VMs genauso wie jede andere VM.
