Erstellen adaptiver Kacheln

Vorlagen für adaptive Kacheln sind ein neues Feature in Windows 10 und ermöglichen den Entwurf eigener Inhalte für Kachelbenachrichtigungen mithilfe einer einfachen, flexiblen Markupsprache, die sich an unterschiedliche Bildschirmdichten anpasst. Dieser Artikel beschreibt, wie Sie adaptive Live-Kacheln für Ihre App für Ihre Windows-App erstellen. Die vollständige Liste adaptiver Elemente und Attribute finden Sie unter Adaptives Kachelschema.

(Wenn gewünscht, können Sie weiterhin die voreingestellten Vorlagen aus dem Windows 8-Kachelvorlagenkatalog beim Entwerfen von Benachrichtigungen für Windows 10 verwenden.)

Erste Schritte

Installieren Sie die Benachrichtigungsbibliothek. Wenn Sie C# anstelle von XML verwenden möchten, um Benachrichtigungen zu generieren, installieren Sie das NuGet-Paket mit dem Namen Microsoft.Toolkit.Uwp.Notifications. (Suchen Sie nach „Benachrichtigungen UWP“.) Die in diesem Artikel bereitgestellten C#-Beispiele verwenden Version 1.0.0 des NuGet-Pakets.

Installieren Sie den Notifications Visualizer. Diese kostenlose Windows-App hilft Ihnen beim Entwerfen adaptiver Livekacheln, indem Sie eine sofortige visuelle Vorschau Ihrer Kachel während der Bearbeitung bereitstellt, ähnlich dem XAML-Editor/der Entwurfsansicht von Visual Studio. Weitere Informationen finden Sie unter Benachrichtigungsschnellansicht oder Herunterladen der Benachrichtigungsvisualisierer aus dem Store.

Senden einer Kachelbenachrichtigung

Lesen Sie den Schnellstart zum Senden von lokalen Kachelbenachrichtigungen. In der folgenden Dokumentation werden alle Möglichkeiten der visuellen Benutzeroberfläche erläutert, die Sie mit adaptiven Kacheln haben.

Informationen zur Verwendung

Adaptive Vorlagen werden für die Unterstützung verschiedener Formfaktoren und Benachrichtigungstypen konzipiert. Elemente wie Gruppen und Untergruppen verknüpfen Inhalte miteinander und implizieren selbst kein bestimmtes visuelles Verhalten. Die endgültige Darstellung einer Benachrichtigung sollte auf dem spezifischen Gerät basieren, auf dem sie angezeigt wird, beispielsweise einem Smartphone, Tablet, Desktop oder anderen Gerät.

Hinweise sind optionale Attribute, die Elementen hinzugefügt werden können, um ein bestimmtes visuelles Verhalten zu erzielen. Hinweise können spezifisch für Geräte oder Benachrichtigungen sein.

Ein einfaches Beispiel

Dieses Beispiel veranschaulicht, was Vorlagen für adaptive Kacheln leisten können.

<tile>
  <visual>

    <binding template="TileMedium">
      ...
    </binding>

    <binding template="TileWide">
      <text hint-style="subtitle">Jennifer Parker</text>
      <text hint-style="captionSubtle">Photos from our trip</text>
      <text hint-style="captionSubtle">Check out these awesome photos I took while in New Zealand!</text>
    </binding>

    <binding template="TileLarge">
      ...
    </binding>

  </visual>
</tile>
TileContent content = new TileContent()
{
    Visual = new TileVisual()
    {
        TileMedium = ...

        TileWide = new TileBinding()
        {
            Content = new TileBindingContentAdaptive()
            {
                Children =
                {
                    new AdaptiveText()
                    {
                        Text = "Jennifer Parker",
                        HintStyle = AdaptiveTextStyle.Subtitle
                    },

                    new AdaptiveText()
                    {
                        Text = "Photos from our trip",
                        HintStyle = AdaptiveTextStyle.CaptionSubtle
                    },

                    new AdaptiveText()
                    {
                        Text = "Check out these awesome photos I took while in New Zealand!",
                        HintStyle = AdaptiveTextStyle.CaptionSubtle
                    }
                }
            }
        },

        TileLarge = ...
    }
};

Ergebnis:

Kurzes Beispiel für eine Kachel

Kachelgrößen

Der Inhalt für jede Kachelgröße wird einzeln in separaten TileBinding-Elementen innerhalb der XML-Nutzlast angegeben. Wählen Sie die Zielgröße aus, indem Sie das template-Attribut auf einen der folgenden Werte festlegen:

  • TileSmall
  • TileMedium
  • TileWide
  • TileLarge (nur für Desktop)

Geben Sie für die XML-Nutzlast einer einzelnen Kachelbenachrichtigung <binding>-Elemente für jede zu unterstützende Kachelgröße an, wie im folgenden Beispiel dargestellt:

<tile>
  <visual>

    <binding template="TileSmall">
      <text>Small</text>
    </binding>

    <binding template="TileMedium">
      <text>Medium</text>
    </binding>

    <binding template="TileWide">
      <text>Wide</text>
    </binding>

    <binding template="TileLarge">
      <text>Large</text>
    </binding>

  </visual>
</tile>
TileContent content = new TileContent()
{
    Visual = new TileVisual()
    {
        TileSmall = new TileBinding()
        {
            Content = new TileBindingContentAdaptive()
            {
                Children =
                {
                    new AdaptiveText() { Text = "Small" }
                }
            }
        },

        TileMedium = new TileBinding()
        {
            Content = new TileBindingContentAdaptive()
            {
                Children =
                {
                    new AdaptiveText() { Text = "Medium" }
                }
            }
        },

        TileWide = new TileBinding()
        {
            Content = new TileBindingContentAdaptive()
            {
                Children =
                {
                    new AdaptiveText() { Text = "Wide" }
                }
            }
        },

        TileLarge = new TileBinding()
        {
            Content = new TileBindingContentAdaptive()
            {
                Children =
                {
                    new AdaptiveText() { Text = "Large" }
                }
            }
        }
    }
};

Ergebnis:

Größen für adaptive Kacheln: klein, mittel, breit und groß

Branding

Sie können das Branding am unteren Rand einer Live-Kachel (den Anzeigenamen und das Cornerlogo) mit dem branding-Attribut in der Benachrichtigungsnutzlast steuern. Mit „none“ wird nichts angezeigt, mit „name“ nur der Name, mit „logo“ nur das Logo, und mit „nameAndLogo“ werden Name und Logo angezeigt.

Hinweis Windows Mobile unterstützt das Ecklogo nicht, daher werden "logo" und "nameAndLogo" auf Mobile standardmäßig auf "name" festgelegt.



<visual branding="logo">
  ...
</visual>
new TileVisual()
{
    Branding = TileBranding.Logo,
    ...
}

Ergebnis:

Adaptive Kacheln, Name und Logo

Das Branding kann für bestimmte Kachelgrößen auf zwei Weisen angewendet werden:

  1. Durch Anwenden des Attributs auf das TileBinding-Element
  2. Durch Anwenden des Attributs auf das TileVisual-Element , das sich auf die gesamte Benachrichtigungsnutzlast auswirkt Wenn Sie kein Branding für eine Bindung angeben, wird das Branding verwendet, das für das visuelle Element bereitgestellt wird.
<tile>
  <visual branding="nameAndLogo">

    <binding template="TileMedium" branding="logo">
      ...
    </binding>

    <!--Inherits branding from visual-->
    <binding template="TileWide">
      ...
    </binding>

  </visual>
</tile>
TileContent content = new TileContent()
{
    Visual = new TileVisual()
    {
        Branding = TileBranding.NameAndLogo,

        TileMedium = new TileBinding()
        {
            Branding = TileBranding.Logo,
            ...
        },

        // Inherits branding from Visual
        TileWide = new TileBinding()
        {
            ...
        }
    }
};

Ergebnis bei Standardbranding:

Standardbranding für Kacheln

Wenn Sie in der Benachrichtigungsnutzlast kein Branding angeben, wird das Branding durch die Eigenschaften der Basiskachel bestimmt. Wenn auf der Basiskachel der Anzeigename angezeigt wird, wird das Branding standardmäßig auf "Name" festgelegt. Andernfalls wird das Branding standardmäßig auf "none" festgelegt, wenn der Anzeigename nicht angezeigt wird.

Hinweis Dies ist eine Änderung gegenüber Windows 8.x, in der das Standardbranding "Logo" war.



Anzeigename

Sie können den Anzeigenamen einer Benachrichtigung überschreiben, indem Sie für das displayName-Attribut die gewünschte Textzeichenfolge eingeben. Wie beim Branding können Sie dies für das TileVisual-Element angeben, das sich auf die gesamte Benachrichtigungsnutzlast auswirkt, oder für das TileBinding-Element , das sich nur auf einzelne Kacheln auswirkt.

Bekanntes Problem Wenn Sie unter Windows Mobile einen ShortName-Wert für Ihre Kachel angeben, wird der in Ihrer Benachrichtigung angegebene Anzeigename nicht verwendet (ShortName wird immer angezeigt).

<tile>
  <visual branding="nameAndLogo" displayName="Wednesday 22">

    <binding template="TileMedium" displayName="Wed. 22">
      ...
    </binding>

    <!--Inherits displayName from visual-->
    <binding template="TileWide">
      ...
    </binding>

  </visual>
</tile>
TileContent content = new TileContent()
{
    Visual = new TileVisual()
    {
        Branding = TileBranding.NameAndLogo,
        DisplayName = "Wednesday 22",

        TileMedium = new TileBinding()
        {
            DisplayName = "Wed. 22",
            ...
        },

        // Inherits DisplayName from Visual
        TileWide = new TileBinding()
        {
            ...
        }
    }
};

Ergebnis:

Anzeigename adaptiver Kacheln

Text

Das AdaptiveText-Element wird zum Anzeigen von Text verwendet. Mithilfe von Hinweisen können Sie die Darstellung von Text anpassen.

<text>This is a line of text</text>
new AdaptiveText()
{
    Text = "This is a line of text"
};

Ergebnis:

Text adaptiver Kacheln

Textumbruch

Text wird standardmäßig nicht umbrochen und verläuft über den Kachelrand hinaus. Verwenden Sie das hint-wrap-Attribut, um den Textumbruch für ein text-Element festzulegen. Mit hint-minLines und hint-maxLines, die beide positive ganze Zahlen akzeptieren, können Sie auch die minimale und maximale Zeilenanzahl steuern.

<text hint-wrap="true">This is a line of wrapping text</text>
new AdaptiveText()
{
    Text = "This is a line of wrapping text",
    HintWrap = true
};

Ergebnis:

Adaptive Kachel mit Textumbruch

Textstile

Stile steuern den Schriftgrad, die Schriftfarbe und Schriftbreite von text-Elementen. Es sind mehrere Stile verfügbar. Zusätzlich gibt es leichte („subtle“) Variationen jedes Stils, durch die die Deckkraft auf 60 % festgelegt und die Textfarbe normalerweise in einem hellgrauen Farbton angezeigt wird.

<text hint-style="base">Header content</text>
<text hint-style="captionSubtle">Subheader content</text>
new AdaptiveText()
{
    Text = "Header content",
    HintStyle = AdaptiveTextStyle.Base
},

new AdaptiveText()
{
    Text = "Subheader content",
    HintStyle = AdaptiveTextStyle.CaptionSubtle
}

Ergebnis:

Textstile adaptiver Kacheln

Hinweis Die Formatvorlage wird standardmäßig auf Untertitel, wenn nicht hint-style angegeben ist.



Allgemeine Textstile

<text hint-style="*" /> Zeichenhöhe Schriftbreite
caption 12 effektive Pixel (epx) Regulär
body 15 Epx Regulär
base 15 Epx Halbfett
subtitle 20 Epx Regulär
title 24 Epx Semilight
subheader 34 Epx Hell
header 46 Epx Hell



Numerische Variationen des Textstils

Durch diese Variationen wird die Zeilenhöhe verringert, sodass der Abstand zu Inhalten über und unter der Zeile deutlich kleiner wird.

  • titleNumeral

  • subheaderNumeral

  • headerNumeral



Leichte Variationen des Textstils

Jeder Stil weist eine leichte Variation auf, durch die der Text eine 60 %-ige Deckkraft erhält und normalerweise in einem hellgrauen Farbton angezeigt wird.

  • captionSubtle

  • bodySubtle

  • baseSubtle

  • subtitleSubtle

  • titleSubtle

  • titleNumeralSubtle

  • subheaderSubtle

  • subheaderNumeralSubtle

  • headerSubtle

  • headerNumeralSubtle



Textausrichtung

Text kann horizontal, linksbündig, zentriert oder rechtsbündig ausgerichtet sein. Bei einer von links nach rechts gelesenen Sprache, wie Deutsch, ist Text standardmäßig linksbündig ausgerichtet. Bei einer von rechts nach links gelesenen Sprache, wie Arabisch, ist Text standardmäßig rechtsbündig ausgerichtet. Mit dem hint-align-Attribut können Sie die Ausrichtung für Elemente manuell festlegen.

<text hint-align="center">Hello</text>
new AdaptiveText()
{
    Text = "Hello",
    HintAlign = AdaptiveTextAlign.Center
};

Ergebnis:

Textausrichtung adaptiver Kacheln

Gruppen und Untergruppen

Mit Gruppen können Sie semantisch deklarieren, dass sich Inhalte in der Gruppe aufeinander beziehen und vollständig angezeigt werden müssen, damit sie Sinn ergeben. Beispielsweise können Sie über zwei text-Elemente in Form einer Überschrift und einer Unterüberschrift verfügen, und es würde keinen Sinn ergeben, wenn nur die Überschrift angezeigt würde. Durch die Gruppierung dieser Elemente innerhalb einer Untergruppe werden entweder alle Elemente angezeigt (sofern sie in den Anzeigebereich passen) oder keine Elemente angezeigt (wenn nicht genügend Platz vorhanden ist).

Um optimale Ergebnisse auf unterschiedlichen Geräten und Bildschirmen zu erzielen, sollten Sie mehrere Gruppen bereitstellen. Mit mehreren Gruppen kann sich die Kachel an größere Bildschirme anpassen.

Hinweis Das einzige gültige untergeordnete Element einer Gruppe ist eine Untergruppe.



<binding template="TileWide" branding="nameAndLogo">
  <group>
    <subgroup>
      <text hint-style="subtitle">Jennifer Parker</text>
      <text hint-style="captionSubtle">Photos from our trip</text>
      <text hint-style="captionSubtle">Check out these awesome photos I took while in New Zealand!</text>
    </subgroup>
  </group>

  <text />

  <group>
    <subgroup>
      <text hint-style="subtitle">Steve Bosniak</text>
      <text hint-style="captionSubtle">Build 2015 Dinner</text>
      <text hint-style="captionSubtle">Want to go out for dinner after Build tonight?</text>
    </subgroup>
  </group>
</binding>
TileWide = new TileBinding()
{
    Branding = TileBranding.NameAndLogo,
    Content = new TileBindingContentAdaptive()
    {
        Children =
        {
            CreateGroup(
                from: "Jennifer Parker",
                subject: "Photos from our trip",
                body: "Check out these awesome photos I took while in New Zealand!"),

            // For spacing
            new AdaptiveText(),

            CreateGroup(
                from: "Steve Bosniak",
                subject: "Build 2015 Dinner",
                body: "Want to go out for dinner after Build tonight?")
        }
    }
}

...

private static AdaptiveGroup CreateGroup(string from, string subject, string body)
{
    return new AdaptiveGroup()
    {
        Children =
        {
            new AdaptiveSubgroup()
            {
                Children =
                {
                    new AdaptiveText()
                    {
                        Text = from,
                        HintStyle = AdaptiveTextStyle.Subtitle
                    },
                    new AdaptiveText()
                    {
                        Text = subject,
                        HintStyle = AdaptiveTextStyle.CaptionSubtle
                    },
                    new AdaptiveText()
                    {
                        Text = body,
                        HintStyle = AdaptiveTextStyle.CaptionSubtle
                    }
                }
            }
        }
    };
}

Ergebnis:

Gruppen und Untergruppen adaptiver Kacheln

Untergruppen (Spalten)

Mithilfe von Untergruppen können Sie Daten außerdem in semantische Abschnitte innerhalb einer Gruppe unterteilen. Bei Live-Kacheln werden Untergruppen visuell als Spalten dargestellt.

Mit dem hint-weight-Attribut wird die Breite von Spalten gesteuert. Der hint-weight-Wert wird als gewichteter Anteil am verfügbaren Platz ausgedrückt, was mit dem GridUnitType.Star-Verhalten übereinstimmt. Weisen Sie jeder Gewichtung 1 zu, um Spalten mit gleicher Breite zu erhalten.

hint-weight Prozentuale Breite
1 25%
1 25%
1 25%
1 25%
Gesamtgewichtung: 4



Untergruppen, Spalten mit gleicher Breite

Um eine Spalte doppelt so groß wie eine andere Spalte darzustellen, weisen Sie der kleineren Spalte die Gewichtung 1 und der größeren Spalte die Gewichtung 2 zu.

hint-weight Prozentuale Breite
1 33,3 %
2 66,7 %
Gesamtgewichtung: 3



Untergruppen, eine Spalte ist doppelt so groß wie die andere

Wenn Ihre erste Spalte 20 % und die zweite Spalte 80 % der gesamten Breite einnehmen soll, weisen Sie der ersten Gewichtung 20 und der zweiten Gewichtung 80 zu. Wenn die Gewichtungen insgesamt 100 ergeben, werden sie prozentual ausgedrückt.

hint-weight Prozentuale Breite
20 20%
80 80 %
Gesamtgewichtung: 100



Untergruppen mit einer Gesamtgewichtung von 100

Hinweis Zwischen den Spalten wird automatisch ein Rand von 8 Pixeln hinzugefügt.



Wenn Sie über mehr als zwei Untergruppen verfügen, geben Sie hint-weight an (akzeptiert nur positive ganze Zahlen). Wenn Sie für die erste Untergruppe „hint-weight“ nicht angeben, wird ihr die Gewichtung 50 zugewiesen. Der nächsten Untergruppe, für die „hint-weight“ nicht angegeben wurde, wird die Gewichtung 100 abzüglich der Summe der vorherigen Gewichtungen oder 1 zugewiesen, wenn das Ergebnis 0 (null) ist. Den übrigen Untergruppen, für die „hint-weight“ nicht angegeben wurde, wird die Gewichtung 1 zugewiesen.

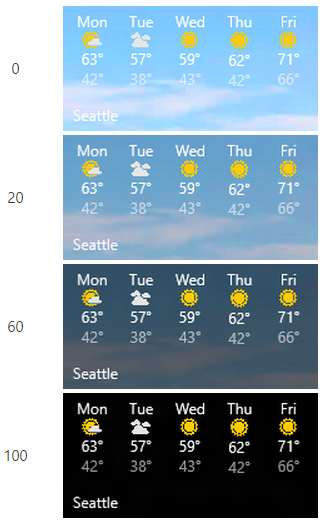

Im Folgenden sehen Sie den Beispielcode für eine Wetter-Kachel, die zeigt, wie Sie eine Kachel mit fünf gleich breiten Spalten erhalten:

<binding template="TileWide" displayName="Seattle" branding="name">
  <group>
    <subgroup hint-weight="1">
      <text hint-align="center">Mon</text>
      <image src="Assets\Weather\Mostly Cloudy.png" hint-removeMargin="true"/>
      <text hint-align="center">63°</text>
      <text hint-align="center" hint-style="captionsubtle">42°</text>
    </subgroup>
    <subgroup hint-weight="1">
      <text hint-align="center">Tue</text>
      <image src="Assets\Weather\Cloudy.png" hint-removeMargin="true"/>
      <text hint-align="center">57°</text>
      <text hint-align="center" hint-style="captionsubtle">38°</text>
    </subgroup>
    <subgroup hint-weight="1">
      <text hint-align="center">Wed</text>
      <image src="Assets\Weather\Sunny.png" hint-removeMargin="true"/>
      <text hint-align="center">59°</text>
      <text hint-align="center" hint-style="captionsubtle">43°</text>
    </subgroup>
    <subgroup hint-weight="1">
      <text hint-align="center">Thu</text>
      <image src="Assets\Weather\Sunny.png" hint-removeMargin="true"/>
      <text hint-align="center">62°</text>
      <text hint-align="center" hint-style="captionsubtle">42°</text>
    </subgroup>
    <subgroup hint-weight="1">
      <text hint-align="center">Fri</text>
      <image src="Assets\Weather\Sunny.png" hint-removeMargin="true"/>
      <text hint-align="center">71°</text>
      <text hint-align="center" hint-style="captionsubtle">66°</text>
    </subgroup>
  </group>
</binding>
TileWide = new TileBinding()
{
    DisplayName = "Seattle",
    Branding = TileBranding.Name,
    Content = new TileBindingContentAdaptive()
    {
        Children =
        {
            new AdaptiveGroup()
            {
                Children =
                {
                    CreateSubgroup("Mon", "Mostly Cloudy.png", "63°", "42°"),
                    CreateSubgroup("Tue", "Cloudy.png", "57°", "38°"),
                    CreateSubgroup("Wed", "Sunny.png", "59°", "43°"),
                    CreateSubgroup("Thu", "Sunny.png", "62°", "42°"),
                    CreateSubgroup("Fri", "Sunny.png", "71°", "66°")
                }
            }
        }
    }
}

...

private static AdaptiveSubgroup CreateSubgroup(string day, string image, string highTemp, string lowTemp)
{
    return new AdaptiveSubgroup()
    {
        HintWeight = 1,
        Children =
        {
            new AdaptiveText()
            {
                Text = day,
                HintAlign = AdaptiveTextAlign.Center
            },
            new AdaptiveImage()
            {
                Source = "Assets/Weather/" + image,
                HintRemoveMargin = true
            },
            new AdaptiveText()
            {
                Text = highTemp,
                HintAlign = AdaptiveTextAlign.Center
            },
            new AdaptiveText()
            {
                Text = lowTemp,
                HintAlign = AdaptiveTextAlign.Center,
                HintStyle = AdaptiveTextStyle.CaptionSubtle
            }
        }
    };
}

Ergebnis:

Beispiel für eine Wetter-Kachel

Bilder

Mithilfe des <image>-Elements werden Bilder auf der Kachelbenachrichtigung angezeigt. Bilder können als Inlinebilder im Kachelinhalt (Standard), als Hintergrundbild hinter dem Inhalt oder als animiertes Vorschaubild, das von oben in die Benachrichtigung hineingleitet, konfiguriert werden.

Hinweis

Bilder können aus dem App-Paket, dem lokalen Speicher der App oder aus dem Web verwendet werden. Ab dem Fall Creators Update können Webbilder bei normalen Verbindungen bis zu 3 MB und bei getakteten Verbindungen bis zu 1 MB groß sein. Auf Geräten, auf denen das Fall Creators Update noch nicht ausgeführt wird, dürfen Webimages nicht größer als 200 KB sein.



Wenn kein zusätzliches Verhalten angegeben wird, verkleinern bzw. vergrößern sich Bilder gleichmäßig in Anpassung an die verfügbare Breite. Dieses Beispiel zeigt eine Kachel mit zwei Spalten und Inlinebildern. Die Inlinebilder werden gestreckt, um die Spaltenbreite auszufüllen.

<binding template="TileMedium" displayName="Seattle" branding="name">
  <group>
    <subgroup>
      <text hint-align="center">Mon</text>
      <image src="Assets\Apps\Weather\Mostly Cloudy.png" hint-removeMargin="true"/>
      <text hint-align="center">63°</text>
      <text hint-style="captionsubtle" hint-align="center">42°</text>
    </subgroup>
    <subgroup>
      <text hint-align="center">Tue</text>
      <image src="Assets\Apps\Weather\Cloudy.png" hint-removeMargin="true"/>
      <text hint-align="center">57°</text>
      <text hint-style="captionSubtle" hint-align="center">38°</text>
    </subgroup>
  </group>
</binding>
TileMedium = new TileBinding()
{
    DisplayName = "Seattle",
    Branding = TileBranding.Name,
    Content = new TileBindingContentAdaptive()
    {
        Children =
        {
            new AdaptiveGroup()
            {
                Children =
                {
                    CreateSubgroup("Mon", "Mostly Cloudy.png", "63°", "42°"),
                    CreateSubgroup("Tue", "Cloudy.png", "57°", "38°")
                }
            }
        }
    }
}
...
private static AdaptiveSubgroup CreateSubgroup(string day, string image, string highTemp, string lowTemp)
{
    return new AdaptiveSubgroup()
    {
        Children =
        {
            new AdaptiveText()
            {
                Text = day,
                HintAlign = AdaptiveTextAlign.Center
            },
            new AdaptiveImage()
            {
                Source = "Assets/Weather/" + image,
                HintRemoveMargin = true
            },
            new AdaptiveText()
            {
                Text = highTemp,
                HintAlign = AdaptiveTextAlign.Center
            },
            new AdaptiveText()
            {
                Text = lowTemp,
                HintAlign = AdaptiveTextAlign.Center,
                HintStyle = AdaptiveTextStyle.CaptionSubtle
            }
        }
    };
}

Ergebnis:

Bildbeispiel

Bilder, die im <binding>-Stammelement oder in der ersten Gruppe enthalten sind, werden ebenfalls gestreckt, um die verfügbare Höhe auszunutzen.

Bildausrichtung

Bilder können mit dem hint-align-Attribut linksbündig, zentriert oder rechtsbündig ausgerichtet werden. Dies bewirkt auch, dass Bilder in ihrer systemeigenen Auflösung angezeigt und nicht gestreckt werden, um die gesamte Breite auszufüllen.

<binding template="TileLarge">
  <image src="Assets/fable.jpg" hint-align="center"/>
</binding>
TileLarge = new TileBinding()
{
    Content = new TileBindingContentAdaptive()
    {
        Children =
        {
            new AdaptiveImage()
            {
                Source = "Assets/fable.jpg",
                HintAlign = AdaptiveImageAlign.Center
            }
        }
    }
}

Ergebnis:

Beispiel für die Bildausrichtung (linksbündig, zentriert, rechtsbündig)

Bildränder

Zwischen Inlinebildern und darüber oder darunter angeordneten Inhalten befindet sich standardmäßig ein Rand von 8 Pixeln. Dieser Rand kann entfernt werden, indem Sie das hint-removeMargin-Attribut für das Bild verwenden. Für Bilder wird allerdings immer der 8-Pixel-Rand vom Rand der Kachel und für Untergruppen (Spalten) immer der 8-Pixel-Abstand zwischen Spalten beibehalten.

<binding template="TileMedium" branding="none">
  <group>
    <subgroup>
      <text hint-align="center">Mon</text>
      <image src="Assets\Numbers\4.jpg" hint-removeMargin="true"/>
      <text hint-align="center">63°</text>
      <text hint-style="captionsubtle" hint-align="center">42°</text>
    </subgroup>
    <subgroup>
      <text hint-align="center">Tue</text>
      <image src="Assets\Numbers\3.jpg" hint-removeMargin="true"/>
      <text hint-align="center">57°</text>
      <text hint-style="captionsubtle" hint-align="center">38°</text>
    </subgroup>
  </group>
</binding>
TileMedium = new TileBinding()
{
    Branding = TileBranding.None,
    Content = new TileBindingContentAdaptive()
    {
        Children =
        {
            new AdaptiveGroup()
            {
                Children =
                {
                    CreateSubgroup("Mon", "4.jpg", "63°", "42°"),
                    CreateSubgroup("Tue", "3.jpg", "57°", "38°")
                }
            }
        }
    }
}

...

private static AdaptiveSubgroup CreateSubgroup(string day, string image, string highTemp, string lowTemp)
{
    return new AdaptiveSubgroup()
    {
        HintWeight = 1,
        Children =
        {
            new AdaptiveText()
            {
                Text = day,
                HintAlign = AdaptiveTextAlign.Center
            },
            new AdaptiveImage()
            {
                Source = "Assets/Numbers/" + image,
                HintRemoveMargin = true
            },
            new AdaptiveText()
            {
                Text = highTemp,
                HintAlign = AdaptiveTextAlign.Center
            },
            new AdaptiveText()
            {
                Text = lowTemp,
                HintAlign = AdaptiveTextAlign.Center,
                HintStyle = AdaptiveTextStyle.CaptionSubtle
            }
        }
    };
}

Beispiel für „hint-removeMargin“

Zuschneiden von Bildern

Bilder können mit dem hint-crop-Attribut, das derzeit nur die Werte „none“ (Standard) oder „circle“ unterstützt, kreisförmig zugeschnitten werden.

<binding template="TileLarge" hint-textStacking="center">
  <group>
    <subgroup hint-weight="1"/>
    <subgroup hint-weight="2">
      <image src="Assets/Apps/Hipstame/hipster.jpg" hint-crop="circle"/>
    </subgroup>
    <subgroup hint-weight="1"/>
  </group>

  <text hint-style="title" hint-align="center">Hi,</text>
  <text hint-style="subtitleSubtle" hint-align="center">MasterHip</text>
</binding>
TileLarge = new TileBinding()
{
    Content = new TileBindingContentAdaptive()
    {
        TextStacking = TileTextStacking.Center,
        Children =
        {
            new AdaptiveGroup()
            {
                Children =
                {
                    new AdaptiveSubgroup() { HintWeight = 1 },
                    new AdaptiveSubgroup()
                    {
                        HintWeight = 2,
                        Children =
                        {
                            new AdaptiveImage()
                            {
                                Source = "Assets/Apps/Hipstame/hipster.jpg",
                                HintCrop = AdaptiveImageCrop.Circle
                            }
                        }
                    },
                    new AdaptiveSubgroup() { HintWeight = 1 }
                }
            },
            new AdaptiveText()
            {
                Text = "Hi,",
                HintStyle = AdaptiveTextStyle.Title,
                HintAlign = AdaptiveTextAlign.Center
            },
            new AdaptiveText()
            {
                Text = "MasterHip",
                HintStyle = AdaptiveTextStyle.SubtitleSubtle,
                HintAlign = AdaptiveTextAlign.Center
            }
        }
    }
}

Ergebnis:

Beispiel für das Zuschneiden eines Bilds

Hintergrundbild

Um ein Hintergrundbild festzulegen, platzieren Sie ein image-Element im Stamm von <binding> und legen das placement-Attribut auf „background“ fest.

<binding template="TileWide">
  <image src="Assets\Mostly Cloudy-Background.jpg" placement="background"/>
  <group>
    <subgroup hint-weight="1">
      <text hint-align="center">Mon</text>
      <image src="Assets\Weather\Mostly Cloudy.png" hint-removeMargin="true"/>
      <text hint-align="center">63°</text>
      <text hint-align="center" hint-style="captionsubtle">42°</text>
    </subgroup>
    ...
  </group>
</binding>
TileWide = new TileBinding()
{
    Content = new TileBindingContentAdaptive()
    {
        BackgroundImage = new TileBackgroundImage()
        {
            Source = "Assets/Mostly Cloudy-Background.jpg"
        },

        Children =
        {
            new AdaptiveGroup()
            {
                Children =
                {
                    CreateSubgroup("Mon", "Mostly Cloudy.png", "63°", "42°")
                    ...
                }
            }
        }
    }
}

...

private static AdaptiveSubgroup CreateSubgroup(string day, string image, string highTemp, string lowTemp)
{
    return new AdaptiveSubgroup()
    {
        HintWeight = 1,
        Children =
        {
            new AdaptiveText()
            {
                Text = day,
                HintAlign = AdaptiveTextAlign.Center
            },
            new AdaptiveImage()
            {
                Source = "Assets/Weather/" + image,
                HintRemoveMargin = true
            },
            new AdaptiveText()
            {
                Text = highTemp,
                HintAlign = AdaptiveTextAlign.Center
            },
            new AdaptiveText()
            {
                Text = lowTemp,
                HintAlign = AdaptiveTextAlign.Center,
                HintStyle = AdaptiveTextStyle.CaptionSubtle
            }
        }
    };
}

Ergebnis:

Beispiel für ein Hintergrundbild

Vorschaubild

Sie können ein Bild angeben, das von oben in die Kachel hineingleitet. Das Vorschaubild gleitet mithilfe einer Animation von oben in die Kachel hinein, ist kurz auf der Kachel zu sehen und gleitet danach wieder nach oben heraus, um den Blick auf den Hauptinhalt der Kachel freizugeben. Um ein Vorschaubild festzulegen, platzieren Sie ein image-Element im Stamm von <binding> und legen das placement-Attribut auf „peek“ fest.

<binding template="TileMedium" branding="name">
  <image placement="peek" src="Assets/Apps/Hipstame/hipster.jpg"/>
  <text>New Message</text>
  <text hint-style="captionsubtle" hint-wrap="true">Hey, have you tried Windows 10 yet?</text>
</binding>
TileWide = new TileBinding()
{
    Branding = TileBranding.Name,
    Content = new TileBindingContentAdaptive()
    {
        PeekImage = new TilePeekImage()
        {
            Source = "Assets/Apps/Hipstame/hipster.jpg"
        },
        Children =
        {
            new AdaptiveText()
            {
                Text = "New Message"
            },
            new AdaptiveText()
            {
                Text = "Hey, have you tried Windows 10 yet?",
                HintStyle = AdaptiveTextStyle.CaptionSubtle,
                HintWrap = true
            }
        }
    }
}

Beispiele für Vorschaubilder

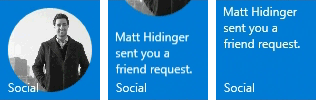

Kreisförmiges Zuschneiden für Vorschau- und Hintergrundbilder

Wenden Sie das hint-crop-Attribut auf Vorschau- und Hintergrundbilder an, um einen kreisförmigen Zuschnitt zu erhalten:

<image placement="peek" hint-crop="circle" src="Assets/Apps/Hipstame/hipster.jpg"/>
new TilePeekImage()
{
    HintCrop = TilePeekImageCrop.Circle,
    Source = "Assets/Apps/Hipstame/hipster.jpg"
}

Das Ergebnis sieht so aus:

Kreisförmiges Zuschneiden für Vorschau- und Hintergrundbilder

Verwenden eines Vorschau- und eines Hintergrundbilds

Zur Verwendung eines Vorschau- und eines Hintergrundbilds auf einer Kachelbenachrichtigung geben Sie in der Benachrichtigungsnutzlast sowohl ein Vorschau- als auch ein Hintergrundbild an.

Das Ergebnis sieht so aus:

Gleichzeitiges Verwenden von Vorschau- und Hintergrundbild

Overlays von Vorschau- und Hintergrundbild

Sie können mit hint-overlay eine schwarze Überlagerung für Hintergrund- und Vorschaubild festlegen. Das Attribut akzeptiert ganze Zahlen von 0 bis 100, wobei 0 keine Überlagerung und 100 eine vollständige schwarze Überlagerung angibt. Sie können das Overlay verwenden, um sicherzustellen, dass der Text auf der Kachel lesbar ist.

Verwenden von „hint-overlay“ für ein Hintergrundbild

Das Hintergrundbild wird standardmäßig auf eine Überlagerung von 20 % festgelegt, solange es in der Nutzlast Textelemente gibt. (Andernfalls wird standardmäßig eine Überlagerung von 0 % festgelegt.)

<binding template="TileWide">
  <image placement="background" hint-overlay="60" src="Assets\Mostly Cloudy-Background.jpg"/>
  ...
</binding>
TileWide = new TileBinding()
{
    Content = new TileBindingContentAdaptive()
    {
        BackgroundImage = new TileBackgroundImage()
        {
            Source = "Assets/Mostly Cloudy-Background.jpg",
            HintOverlay = 60
        },

        ...
    }
}

Ergebnis von „hint-overlay“:

Beispiel für ein Bild mit angewendetem „hint-overlay“

Verwenden von „hint-overlay“ für ein Vorschaubild

In Version 1511 von Windows 10 unterstützen wir Überlagerungen für Vorschaubilder, genau wie für Hintergrundbilder. Geben Sie „hint-overlay“ für das Vorschaubildelement als ganze Zahl von 0 bis 100 an. Die Standardüberlagerung für Vorschaubilder ist 0 (keine Überlagerung).

<binding template="TileMedium">
  <image hint-overlay="20" src="Assets\Map.jpg" placement="peek"/>
  ...
</binding>
TileMedium = new TileBinding()
{
    Content = new TileBindingContentAdaptive()
    {
        PeekImage = new TilePeekImage()
        {
            Source = "Assets/Map.jpg",
            HintOverlay = 20
        },
        ...
    }
}

Dieses Beispiel zeigt ein Vorschaubild mit 20 % Deckkraft (links) und 0 % Deckkraft (rechts):

„hint-overlay“ für ein Vorschaubild

Vertikale Ausrichtung (hint-textStacking)

Sie können die vertikale Ausrichtung von Inhalten auf Ihrer Kachel steuern, indem Sie das Attribut hint-textStacking sowohl für das TileBinding-Element als auch für das AdaptiveSubgroup-Element verwenden. Der gesamte Inhalt wird standardmäßig vertikal am oberen Rand ausgerichtet, kann aber auch in der Mitte oder am unteren Rand ausgerichtet werden.

Gestapelter Text für binding-Element

Bei Anwendung auf der TileBinding-Ebene legt das Textstapeln die vertikale Ausrichtung des Benachrichtigungsinhalts als Ganzes fest und wird im verfügbaren vertikalen Bereich oberhalb des Branding-/Signalbereichs ausgerichtet.

<binding template="TileMedium" hint-textStacking="center" branding="logo">
  <text hint-style="base" hint-align="center">Hi,</text>
  <text hint-style="captionSubtle" hint-align="center">MasterHip</text>
</binding>
TileMedium = new TileBinding()
{
    Branding = TileBranding.Logo,
    Content = new TileBindingContentAdaptive()
    {
        TextStacking = TileTextStacking.Center,
        Children =
        {
            new AdaptiveText()
            {
                Text = "Hi,",
                HintStyle = AdaptiveTextStyle.Base,
                HintAlign = AdaptiveTextAlign.Center
            },

            new AdaptiveText()
            {
                Text = "MasterHip",
                HintStyle = AdaptiveTextStyle.CaptionSubtle,
                HintAlign = AdaptiveTextAlign.Center
            }
        }
    }
}

Textstapeln auf Bindungselement

Gestapelter Text für subgroup-Element

Bei Anwendung auf AdaptiveSubgroup-Ebene legt das Textstapeln die vertikale Ausrichtung des Inhalts der Untergruppe (Spalte) fest, wobei die Ausrichtung im verfügbaren vertikalen Raum innerhalb der gesamten Gruppe erfolgt.

<binding template="TileWide" branding="nameAndLogo">
  <group>
    <subgroup hint-weight="33">
      <image src="Assets/Apps/Hipstame/hipster.jpg" hint-crop="circle"/>
    </subgroup>
    <subgroup hint-textStacking="center">
      <text hint-style="subtitle">Hi,</text>
      <text hint-style="bodySubtle">MasterHip</text>
    </subgroup>
  </group>
</binding>
TileWide = new TileBinding()
{
    Branding = TileBranding.NameAndLogo,
    Content = new TileBindingContentAdaptive()
    {
        Children =
        {
            new AdaptiveGroup()
            {
                Children =
                {
                    // Image column
                    new AdaptiveSubgroup()
                    {
                        HintWeight = 33,
                        Children =
                        {
                            new AdaptiveImage()
                            {
                                Source = "Assets/Apps/Hipstame/hipster.jpg",
                                HintCrop = AdaptiveImageCrop.Circle
                            }
                        }
                    },

                    // Text column
                    new AdaptiveSubgroup()
                    {
                        // Vertical align its contents
                        TextStacking = TileTextStacking.Center,
                        Children =
                        {
                            new AdaptiveText()
                            {
                                Text = "Hi,",
                                HintStyle = AdaptiveTextStyle.Subtitle
                            },

                            new AdaptiveText()
                            {
                                Text = "MasterHip",
                                HintStyle = AdaptiveTextStyle.BodySubtle
                            }
                        }
                    }
                }
            }
        }
    }
}
