Compatibilidad con el almacenamiento externo para Azure Local

En este artículo se explica la compatibilidad con el almacenamiento externo para Azure Local, sus ventajas, configuraciones admitidas y otra información esencial.

Información general

Azure Local admite la integración con redes de área de almacenamiento (SAN) externas, lo que permite a los clientes adjuntar matrices san nuevas o existentes como dispositivos de almacenamiento en bloque para máquinas virtuales (VM), clústeres de Azure Kubernetes Service (AKS) y instancias de Azure Virtual Desktop (AVD).

Esta funcionalidad amplía la flexibilidad híbrida de Azure Local al permitir que las organizaciones usen la infraestructura SAN de alto rendimiento y de nivel empresarial sin interrumpir las inversiones existentes. El almacenamiento SAN externo funciona en paralelo con la solución Espacios de almacenamiento directo (S2D) integrada, lo que proporciona a los clientes flexibilidad para elegir el modelo de rendimiento y niveles de datos adecuados para cada carga de trabajo.

Se pueden presentar varios volúmenes de la matriz SAN como volúmenes compartidos de clúster (CSV) en nodos locales de Azure. Cada CSV aparece como una ruta de acceso de carpeta que se puede mapear como ruta de almacenamiento para máquinas virtuales.

Ventajas

  • Protección de la inversión: amplía la infraestructura SAN existente a Azure Local sin volver a arquitectura.
  • Coherencia operativa: ofrece la capacidad de usar prácticas existentes para la administración y las operaciones.
  • Resiliencia y escala: fibras duales, multipath y redundancia nativa de SAN garantizan una alta disponibilidad.
  • Flexibilidad: elija entre espacios de almacenamiento directo o volúmenes SAN externos por requisito de carga de trabajo.
  • Rendimiento empresarial: utiliza ancho de banda y latencia de clase Fibre Channel adecuadas para cargas de trabajo exigentes.

Configuraciones admitidas

  • cabinas SAN basadas en Fibre Channel (FC)
  • Matrices SAN basadas en iSCSI
  • Iniciador de software (Dell PowerFlex)

Matrices SAN basadas en canal de fibra o iSCSI

Incorpore sus matrices san basadas en canal de fibra o iSCSI de proveedores líderes e intégrelas directamente en clústeres de Azure Local para una administración coherente, un alto rendimiento y una E/S de baja latencia. Cada nodo Azure Local se conecta a la SAN mediante tejidos de canal de fibra o rutas de acceso de red iSCSI, lo que garantiza una alta disponibilidad, resistencia y rendimiento. Los adaptadores de bus de host (HBA) para Fibre Channel o los adaptadores de red Ethernet para iSCSI permiten una conectividad fiable con el almacenamiento SAN externo.

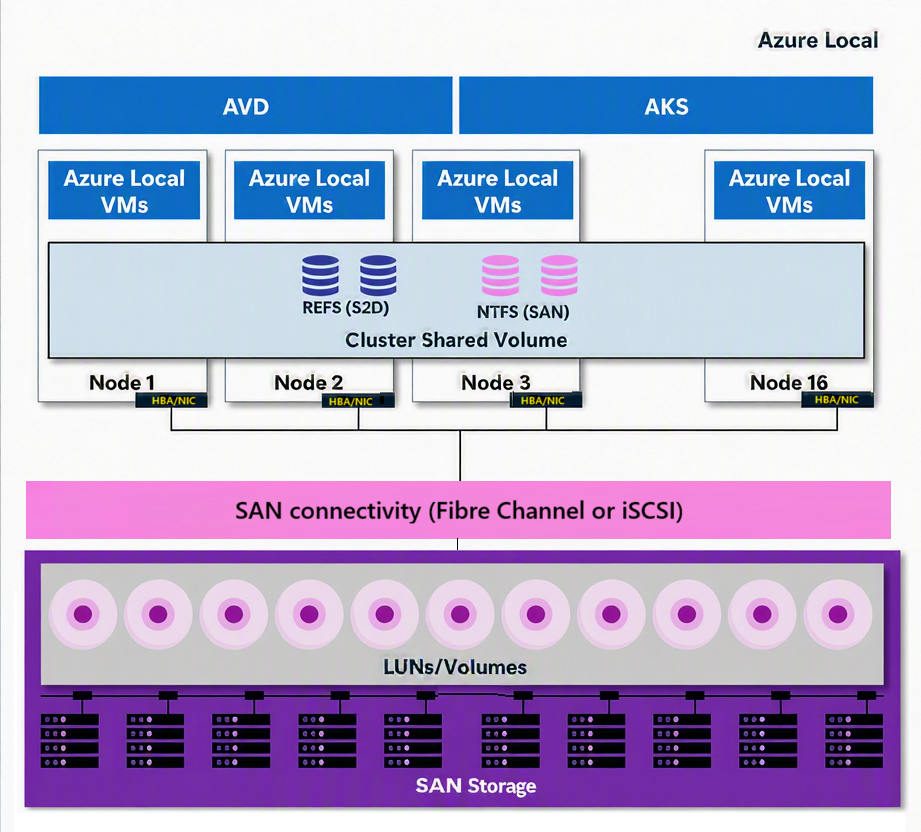

Diagrama que muestra la arquitectura SAN basada en Canal de Fibra e iSCSI, con hosts de Azure Local conectados a cabinas de almacenamiento externas a través de rutas de doble estructura.

Una vez conectado, el clúster detecta volúmenes respaldados por SAN y los integra como CSV con formato NTFS, por lo que puede compartir el acceso entre nodos y proporcionar visibilidad sin problemas para las cargas de trabajo. Esta configuración permite el escalado independiente del proceso y el almacenamiento, a la vez que se mantiene la administración unificada de Azure para los servicios locales y habilitados para Arc.

Integración de la solución Dell PowerFlex

Dell PowerFlex ofrece una solución de almacenamiento sólida y definida por software creada para entornos híbridos como Azure Local.

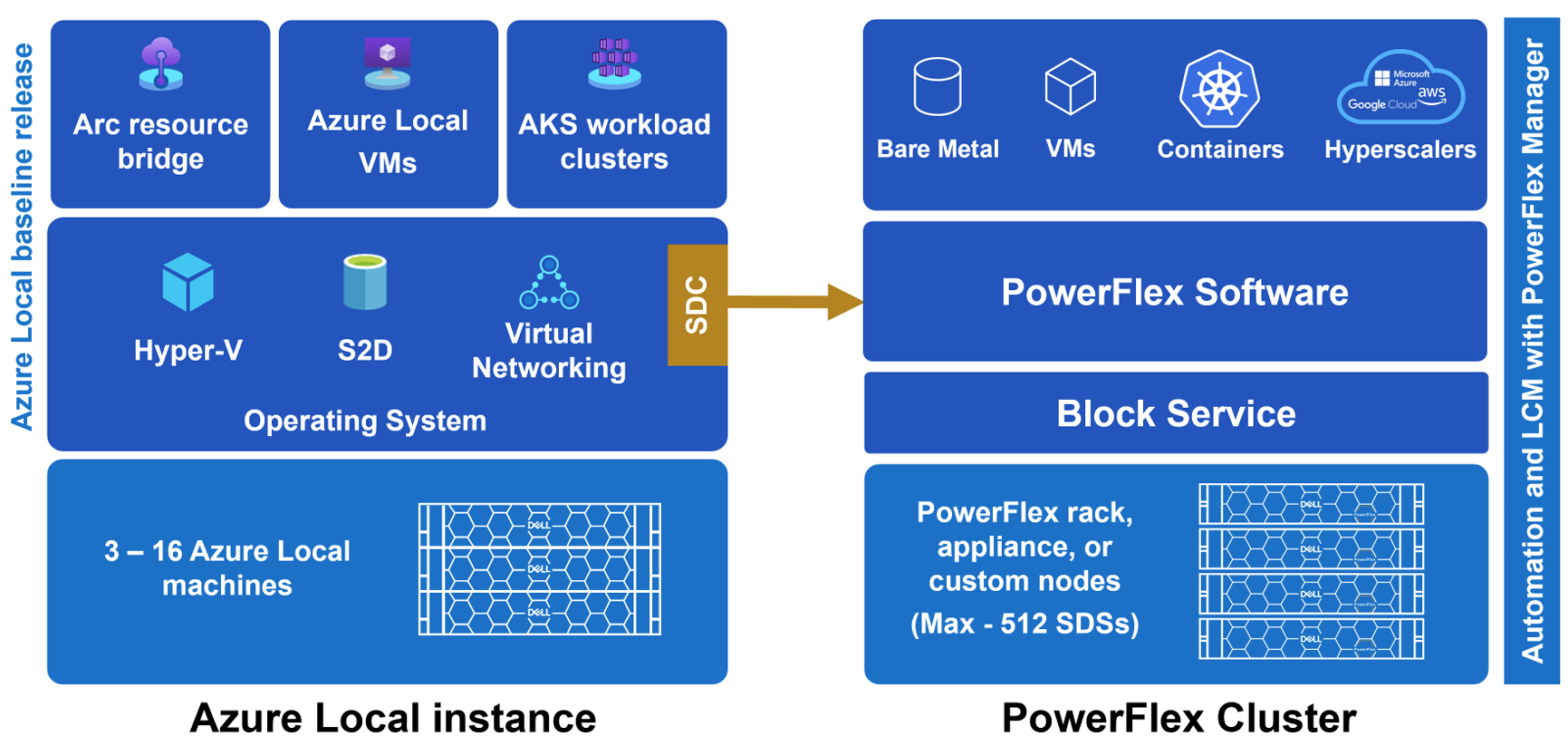

Diagrama que muestra las conexiones entre los hosts de clúster local de Azure y los nodos de almacenamiento de PowerFlex a través de la conectividad de tejido dual.

PowerFlex expone volúmenes de bloques remotos a nodos locales de Azure, que se montan directamente en el clúster y los consumen las máquinas virtuales, los pods de AKS y las instancias de AVD como si el almacenamiento fuera local. La solución usa la arquitectura de E/S distribuida de PowerFlex, que ofrece rendimiento predecible, baja latencia y escalabilidad lineal entre nodos.

Cada nodo local de Azure instala el controlador SDC de PowerFlex, que facilita una comunicación eficaz de múltiples rutas a través de tejidos duales. Las configuraciones admitidas se escalan de 4 a 512 nodos PowerFlex y de 3 a 16 hosts locales de Azure, lo que garantiza la disponibilidad de nivel empresarial. Las implementaciones de PowerFlex también emplean redes SDS dedicadas no enrutables, configuraciones de tramas jumbo (MTU 9014) y agrupación de tarjetas de red (NIC bonding/teaming) para optimizar el rendimiento y la conmutación por error.

Juntos, Dell PowerFlex y Azure Local ofrecen un tejido de almacenamiento integrado y de alto rendimiento que combina la simplicidad operativa de Azure con la resistencia y escala definidas por software de PowerFlex.

Configuraciones no compatibles

Los clústeres con reconocimiento de rack no son compatibles con el almacenamiento SAN externo para implementaciones hiperconvergentes.
