Configuración de un equilibrador de carga por software para puertos de alta disponibilidad

Se aplica a: Azure Local 2311.2 y versiones posteriores; Windows Server 2022, Windows Server 2019

En este artículo se proporciona información general sobre la regla de puertos de alta disponibilidad y su propósito. También describe los requisitos previos para configurar estas reglas, los pasos de configuración, las configuraciones admitidas y las limitaciones asociadas.

Información general sobre la regla de puertos de alta disponibilidad

La regla de puertos de alta disponibilidad es un tipo de regla de equilibrio de carga que le ayuda a equilibrar la carga de todos los protocolos en todos los puertos. Similar a todas las reglas de equilibrio de carga, la regla de puertos de alta disponibilidad se basa en la conexión de 5 tuplas: dirección de origen, dirección de destino, puerto de origen, puerto de destino y protocolo.

Para aplicar esta regla, establezca el estado de Protocolo en Todos, de modo que se acepten datagramas del protocolo de datagramas de usuario (UDP) y del protocolo de control de transmisión (TCP). También necesita establecer su Puerto de Frontend y Puerto de Backend en 0 para alta disponibilidad.

¿Por qué usar puertos de alta disponibilidad?

Los puertos de alta disponibilidad son útiles para escenarios de alta disponibilidad y para el escalado horizontal de aplicaciones virtuales de red (NVA) en las redes virtuales. Esta característica también puede ayudar a equilibrar la carga de un gran número de puertos.

Por ejemplo, si usa aplicaciones virtuales para administrar la seguridad de las cargas de trabajo, querrá asegurarse de que las aplicaciones virtuales son de alta disponibilidad. Los puertos de alta disponibilidad pueden proporcionar alta disponibilidad y confiabilidad ofreciendo:

• Conmutación por error rápida para instancias correctas
• Alto rendimiento con escalado horizontal a n instancias activas

Requisitos previos

Para configurar la regla de puertos de alta disponibilidad, tiene que configurar lo siguiente:

• Grupo de back-end
• Configuración de direcciones IP de front-end
• Sonda de salud

Nota:

Para el grupo de back-end, primero tiene que configurar las máquinas virtuales. Para obtener información sobre cómo configurar una máquina virtual y otras configuraciones, consulte los siguientes artículos:

• Para la administración de máquinas virtuales, consulte Administración de máquinas virtuales con Windows Admin Center.
• Para la administración de un equilibrador de carga por software, consulte Administración de un equilibrador de carga por software para SDN.

Configuración de una regla de equilibrio de carga para puertos de alta disponibilidad

1. En Windows Admin Center, en Todas las conexiones, seleccione el clúster en el que quiere crear el equilibrador de carga.

2. En Herramientas, desplácese hacia abajo hasta Redes y seleccione Equilibradores de carga.

   • Si Equilibradores de carga no está disponible en Herramientas, agregue la característica a través de la extensión Equilibradores de carga de SDN. Para obtener información sobre cómo instalar la extensión, consulte Instalación y administración de extensiones.
   • Si aún no ha creado un equilibrador de carga, consulte Despliegue de Equilibrador de Carga por Software de SDN.

3. Después de crear el equilibrador de carga o de seleccionar el equilibrador de carga adecuado para aplicar la regla de alta disponibilidad, desplácese hacia abajo hasta que vea la sección Reglas de equilibrio de carga.



4. Seleccione Nuevo para agregar una nueva regla.

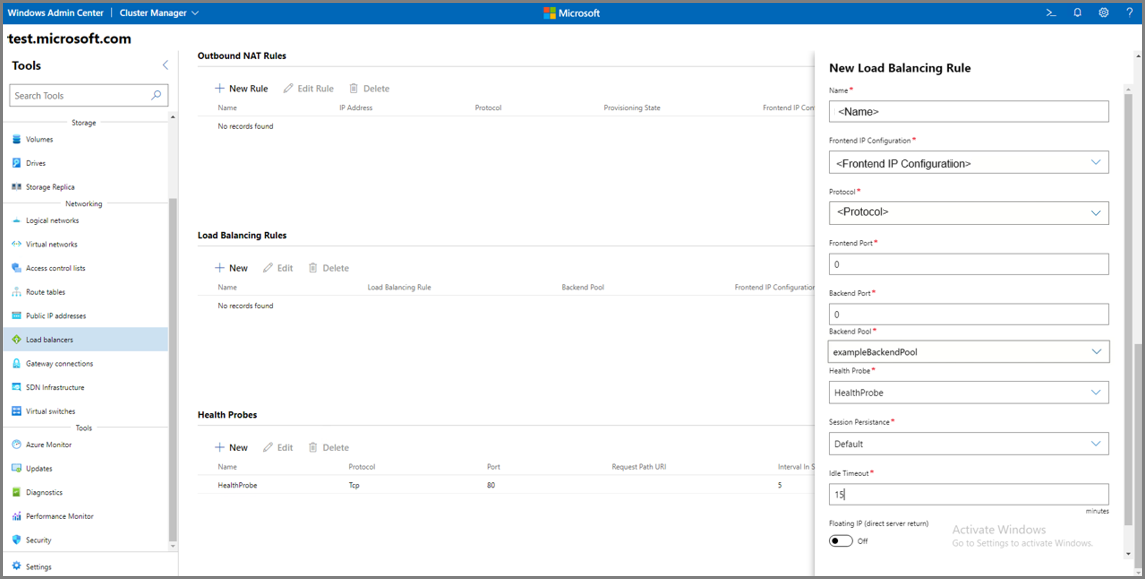

5. Escriba o seleccione la siguiente información en Agregar regla de equilibrio de carga:

   Nombre	Valor
   Configuración de direcciones IP de front-end	Seleccione la configuración de IP de front-end.
   Protocolo	TODOS
   Puerto de front-end	0
   Puerto de back-end	0
   Grupo de back-end	Seleccione el grupo de back-end del equilibrador de carga.
   Sondeo de salud	Seleccione la sonda de salud.
   Persistencia de la sesión	Valor predeterminado
   Tiempo de espera de inactividad (minutos)	Deje el valor predeterminado o mueva el control deslizante hasta el tiempo de espera inactivo deseado.
   IP flotante (retorno directo del servidor)	Activar/desactivar

6. Después de rellenar la información necesaria, seleccione Crear o Enviar.

Configuraciones admitidas

La regla de puertos de alta disponibilidad admite las siguientes configuraciones:

• Puertos de alta disponibilidad con IP única y no flotante (sin retorno directo del servidor). Seleccione Deshabilitar para el botón IP flotante para esta configuración.

• Puertos de alta disponibilidad de IP única y flotante (Direct Server Return). Seleccione Habilitar para el botón IP flotante para esta configuración.

• Varias configuraciones de puertos de alta disponibilidad en un equilibrador de carga. Para configurar más de un front-end de puerto de alta disponibilidad para el mismo grupo de back-end, siga estos pasos:

  • Configure más de una dirección IP de front-end para un único equilibrador de carga interno.
  • Configure varias reglas de equilibrio de carga, donde cada una tiene una dirección IP de front-end única.
  • Establezca las configuraciones de puertos de alta disponibilidad y establezca IP flotante en Habilitado para todas las reglas de equilibrio de carga.

• Equilibrador de carga interno con puertos de alta disponibilidad y un equilibrador de carga público en la misma instancia de back-end y viceversa.

• Equilibrio de carga de puertos de alta disponibilidad para equilibradores de carga internos y equilibradores de carga públicos.

Limitaciones

A continuación se muestran las limitaciones del uso de reglas de equilibrio de carga de puertos de alta disponibilidad:

• No se admite la combinación de reglas de equilibrio de carga de puertos de alta disponibilidad y reglas de equilibrio de carga de puertos que no son de alta disponibilidad que apuntan a las mismas configuraciones de IP de backend, a menos que ambas tengan la IP flotante habilitada.
• La simetría de flujo (principalmente para escenarios de NVA) solo se admite con una única NIC de front-end (configuración de IP de front-end única) y un grupo de back-end. El uso de varios equilibradores de carga, las reglas de equilibrio de carga o varias NIC no proporcionan simetría.
• La instancia de backend de un balanceador de carga interno de puertos de alta disponibilidad no puede ser la instancia de backend de otro balanceador de carga interno.
• La instancia de back-end de un equilibrador de carga interno de puertos de alta disponibilidad ip flotante no puede ser la instancia de back-end de otro equilibrador de carga interno de puertos de alta disponibilidad IP no flotante.

Pasos siguientes

Consulte Implementación de una infraestructura de SDN mediante SDN Express.
