Se aplica a: Azure Local 2311.2 y versiones posteriores

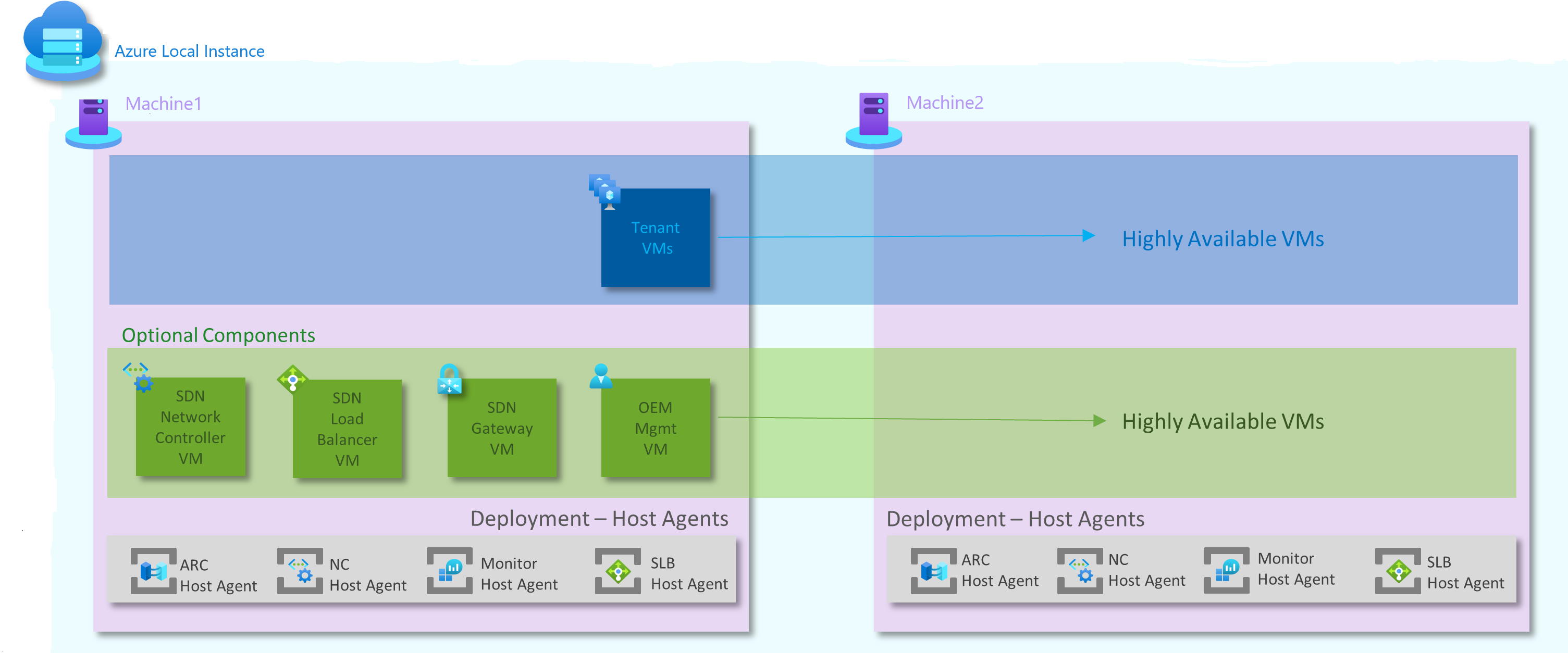

En este artículo, conocerá qué componentes de red se implementan con patrones de referencia de dos nodos, tal como se indica a continuación:
Componentes de máquina virtual
En la tabla siguiente se indican todos los componentes que se ejecutan en máquinas virtuales con patrones de red de dos nodos:
| Componente | Número de VM | Tamaño de disco del SO | Tamaño del disco de datos | vCPUs | Memoria |
|---|---|---|---|---|---|
| Controladora de red | 1 | 100 GB | 30 GB | 4 | 4 GB |
| Equilibradores de carga de software de SDN (SLB) | 1 | 60 GB | 30 GB | 16 | 8 GB |
| Puertas de enlace de SDN | 1 | 60 GB | 30 GB | 8 | 8 GB |
| OEM Management | Definido por OEM | Definido por OEM | Definido por OEM | Definido por OEM | Definido por OEM |
| Total | 3 + OEM | 270 GB + OEM | 90 GB + OEM | 32 + Fabricante de Equipos Originales (OEM) | 28 GB + OEM |
Componentes predeterminados
Máquina virtual de controladora de red
La máquina virtual de controladora de red es posible implementarla o no. Si no se implementa la máquina virtual de controladora de red, las directivas de acceso de red predeterminadas no estarán disponibles. Además, esto es necesario si concurre alguno de los siguientes requisitos:
Cree y administre redes virtuales. Conecte las máquinas virtuales (VM) a las subredes de red virtual.
Configuración y administración de la microsegmentación para las máquinas virtuales conectadas a redes virtuales o redes basadas en VLAN tradicionales.
Conexión de aplicaciones virtuales a las redes virtuales.
Configuración de directivas de Calidad de servicio (QoS) para las máquinas virtuales conectadas a redes virtuales o redes basadas en VLAN tradicionales.
Componentes opcionales
Los componentes siguientes son opcionales. Para obtener más información sobre las redes definidas por software (SDN), consulte Planificar una infraestructura de redes definidas por software.
Máquina virtual del equilibrador de carga SDN
La máquina virtual del equilibrador de carga de software (Software Load Balancer, SLB) de SDN se usa para distribuir de forma uniforme el tráfico de red del cliente entre varias máquinas virtuales. Esto permite que varias máquinas hospeden la misma carga de trabajo, lo que aporta alta disponibilidad y escalabilidad. También sirve para ofrecer servicios de traducción de direcciones de red (NAT) entrantes para el acceso entrante a máquinas virtuales y servicios NAT de salida para la conectividad de salida.
Máquina virtual de puerta de enlace de SDN
La máquina virtual de puerta de enlace de SDN sirve para redirigir el tráfico de red entre una red virtual y otra red, ya sea local o remota. Las puertas de enlace se pueden usar para:
Crear conexiones IPsec seguras de sitio a sitio entre redes virtuales de SDN y redes externas de clientes a través de Internet.
Crear conexiones de encapsulación de enrutamiento genérico (GRE) entre redes virtuales de SDN y redes externas. La diferencia entre las conexiones de sitio a sitio y las conexiones GRE es que estas últimas no suponen una conexión cifrada. Para más información acerca de los escenarios de conectividad de GRE, consulte Tunelización de GRE en Windows Server.
Crear conexiones de nivel 3 entre redes virtuales de SDN y redes externas. En este caso, la puerta de enlace de SDN simplemente actúa como enrutador entre la red virtual y la red externa.
Componentes del servicio host y del agente
Los siguientes componentes se ejecutan como servicios o agentes en la máquina host:
Agente host de Arc: permite administrar los equipos Windows y Linux hospedados fuera de Azure en la red corporativa u otros proveedores de nube.
Agente host de controladora de red: permite a la controladora de red administrar el estado objetivo del plano de datos y recibir notificaciones de eventos cada vez que cambia la configuración del plano de datos.
Host de agente de monitor: Agente administrado por Orchestrator utilizado para emitir datos de pipeline de observabilidad (telemetría y diagnóstico) que suben a Geneva (Azure Storage).
Agente anfitrión del Load Balancer de software: Escucha las actualizaciones de políticas del Network Controller. Además, este agente programa reglas de agente en los conmutadores virtuales de Hyper-V compatibles con SDN que están configurados en el equipo local.
Pasos siguientes
Obtenga información sobre los requisitos de IP de implementación de dos nodos.
