Configuración de VIP de SLB mediante plantillas de servicio de VMM

Las redes definidas por software (SDN) pueden utilizar el equilibrio de carga de software (SLB) para distribuir uniformemente el tráfico de red entre las cargas de trabajo administradas por el proveedor de servicios y los inquilinos.

System Center: Virtual Machine Manager (VMM) admite la configuración de direcciones IP virtuales de equilibrio de carga de software al implementar aplicaciones multinivel mediante el uso de plantillas de servicio y también el equilibrio de carga tanto público como interno.

Antes de empezar

Asegúrese de que se cumplen los siguientes requisitos previos:

Procedimiento para crear VIP de SLB

Usa los siguientes pasos:

  1. Especifica la afinidad con las redes lógicas.

    • En la consola de VMM, selecciona la página Tejido>Servicio de red>Controlador de red>Propiedades>Afinidad con redes lógicas.

    • Especifica las redes front-end y back-end disponibles para el equilibrio de carga y selecciona Aceptar.

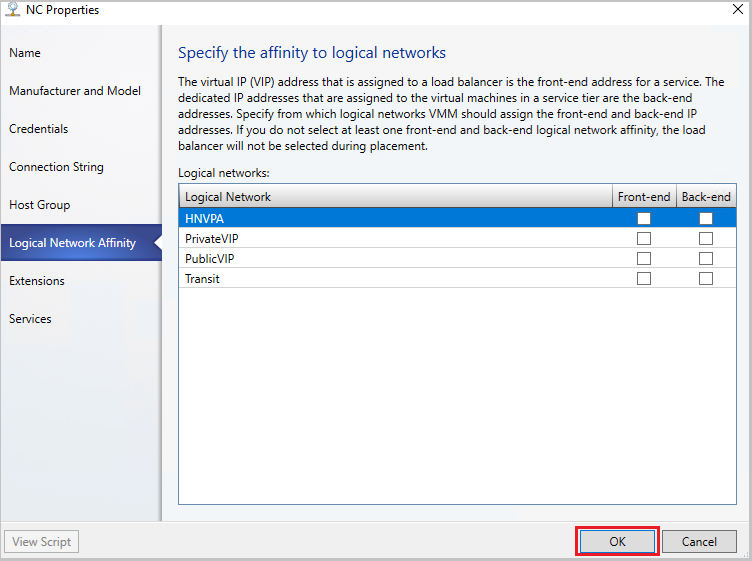

      Captura de pantalla de la especificación de afinidad para redes lógicas.

  2. Crea una plantilla de VIP.

    • En la consola de VMM, selecciona Fabric>Crear plantilla VIP.

    • En Asistente para plantilla de VIP de equilibrador de carga>Nombre, especifique el nombre y la descripción de la plantilla.

    • En el puerto IP virtual, especifica el puerto que se usará para el tipo de tráfico de red que deseas equilibrar.

    • En el puerto back-end, especifica el puerto en el que el servidor back-end atenderá las solicitudes.

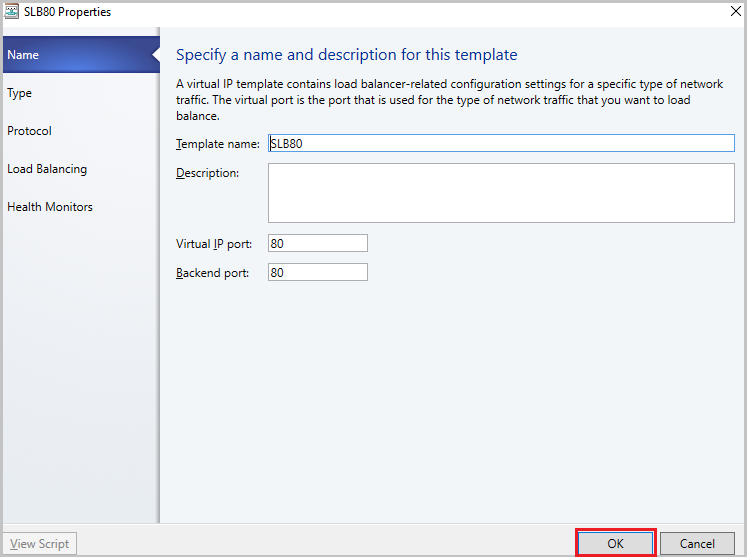

      Captura de pantalla de las propiedades de la plantilla.

    • En Type, en Specify a template type, selecciona Specific. Selecciona Microsoft en la lista desplegable Manufacturer y Microsoft Network Controller en la lista desplegable Model.

    • Seleccione Siguiente.

      Captura de pantalla del tipo de plantilla.

    • En Protocolo, especifica las opciones de protocolo. Seleccione Aceptar.

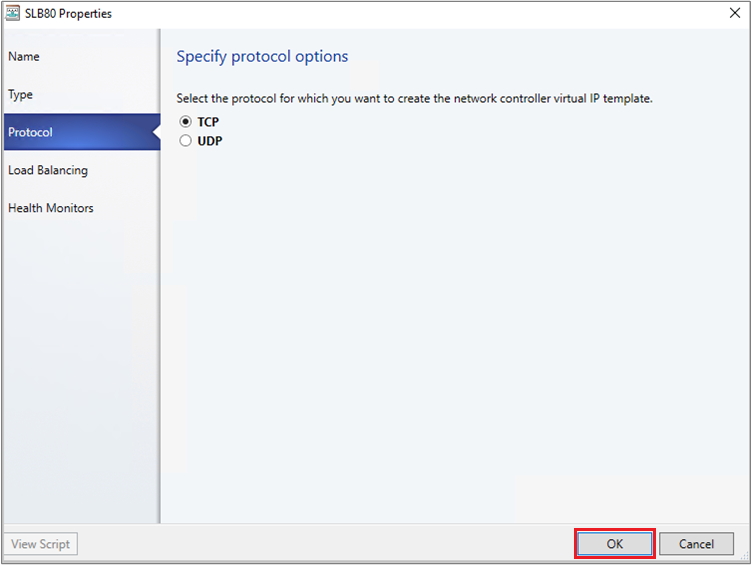

      Captura de pantalla del protocolo.

    • En Método de equilibrio de carga, selecciona el método y selecciona Siguiente.

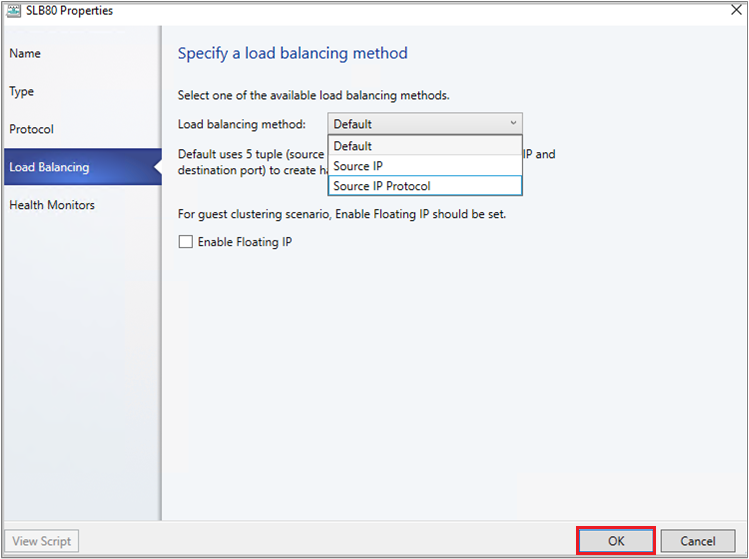

      Captura de pantalla del método de equilibrio de carga.

    • En Monitores de estado, se puede especificar opcionalmente que se debe ejecutar una comprobación en el equilibrador de carga a intervalos regulares. Para agregar un monitor de estado, especifica el protocolo y la solicitud. Por ejemplo, al escribir el comando GET, se realiza una solicitud HTTP GET para la página principal del equilibrador de carga y se verifica una respuesta en el encabezado. Tambiéns se puede modificar el tipo de respuesta, el intervalo de supervisión, el tiempo de espera y los reintentos.

    Nota:

    El tiempo de espera debe ser menor que el intervalo.

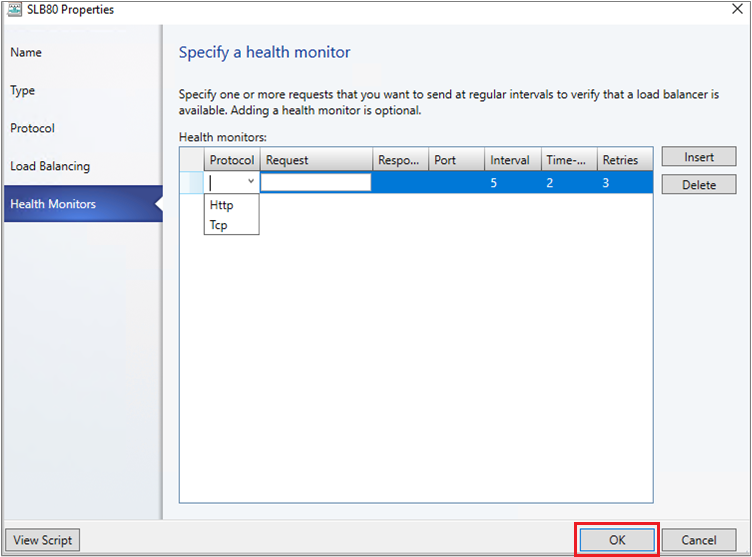

    Captura de pantalla de cómo se agrega un Health Monitor.

    • En Resumen, confirma la configuración y selecciona Finalizar para crear la plantilla de VIP.

  3. Configurar SLB VIP al implementar el servicio

    • Si la plantilla de servicio no está abierta, selecciona Biblioteca>Plantillas>Plantillas de servicio y ábrela.
    • Selecciona Acciones>Abrir diseñador.
    • En el Diseñador de plantilla de servicio, haz clic en el Grupo de componentes de plantilla de servicio>Agregar equilibrador de carga.
    • Selecciona el objeto del equilibrador de carga. Lo identificará con el nombre de la plantilla VIP.
    • Selecciona Tool>Connector. Selecciona la conexión del servidor asociada a la plantilla y, a continuación, selecciona un objeto NIC para conectar el equilibrador de carga al adaptador. En NIC properties, comprueba los tipos de dirección y asegúrate de que la dirección MAC sea estática.

    Nota:

    La conexión del servidor debe estar conectada a la interfaz de red del back-end del servicio. La interfaz de red back-end puede conectarse a una red VM One Connected o a una red VM virtualizada.

    • Con el conector habilitado, selecciona la conexión de cliente asociada con el equilibrador de carga y, después, selecciona un objeto de red lógica.

      Nota:

      La conexión de cliente debe estar conectada a una red front-end del equilibrador de carga. Puede ser una red de VM pública o una red de VM virtualizada de red. Una red de máquinas virtuales virtualizadas en red se utiliza para escenarios de equilibrio de carga internos.

    • Guarda la plantilla de servicio en Service Template>Save and Validate.

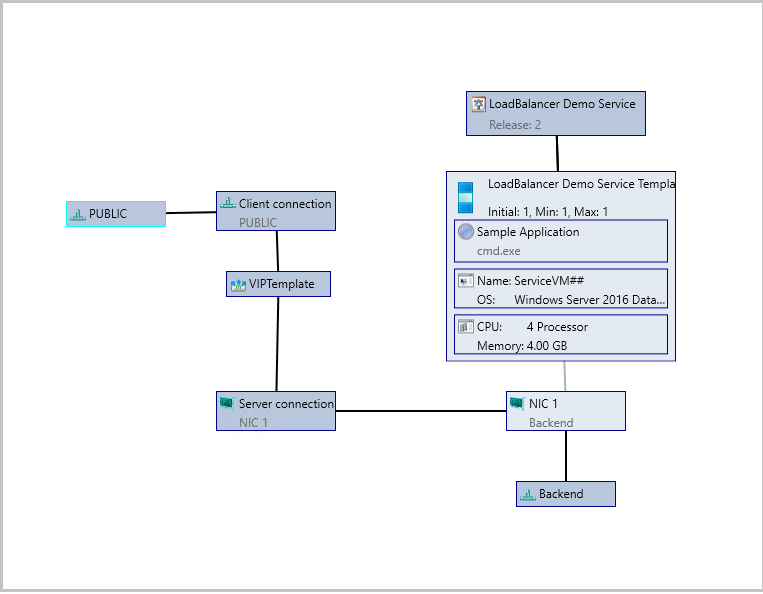

Ejemplo 1: Configuración de un servicio con una red de VM Public como front-end. Aquí la red Backend puede ser una red de VM conectada o de red virtualizada.

Diagrama de slb vip ejemplo 1.

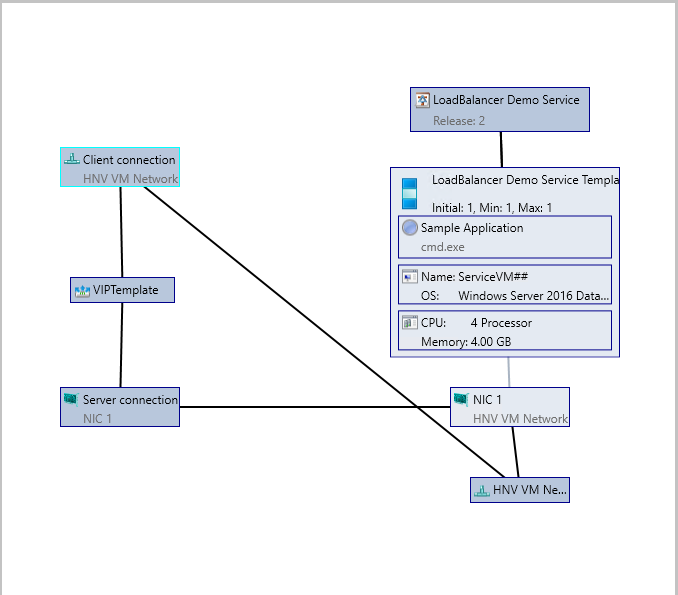

Ejemplo 2: Configuración de un servicio con front-end y back-end conectados a la red virtualizada de máquinas virtuales HNV VM Network. Este escenario se usa para el equilibrio de carga interno.

Diagrama de slb vip ejemplo 2.

Configurar el VIP para acceso de usuarios

Cuando se implementa el servicio, VMM selecciona automáticamente una VIP del intervalo reservado en el grupo de direcciones IP estáticas y la asigna al nivel de servicio de carga equilibrada. Para permitir que los usuarios se conecten al servicio, una vez implementado el servicio, debes determinar la dirección VIP y configurar una entrada DNS para él.

  1. Una vez implementado el servicio, selecciona Fabric>Networking>Load Balancers.
  2. Selecciona Mostrar>Servicio>Información del Balanceador de Carga para Servicios y expande el servicio para ver qué VIP está asignado.
  3. Si los usuarios usan el nombre DNS para acceder al servicio, solicita al administrador de DNS que cree manualmente una entrada DNS para la VIP. La entrada debe ser el nombre que los usuarios especificarán para conectarse al servicio. Por ejemplo, servicename.contosol.com.
