La Herramienta de medida es una herramienta para ver los tamaños locales de los objetos en las herramientas gráficas.
Actualmente admite cuatro modos operativos RectTransforms, colisionadores 3d, representadores de malla y distancia entre objetos.
Nota:
Para empezar a trabajar con la Herramienta de medida, debe haber seguido el proceso de configuración de Herramientas de gráficos.

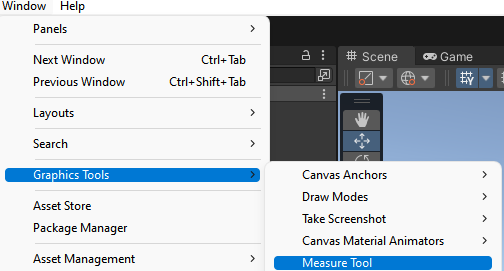

Vaya a Herramientas de ventana/gráficos y herramienta de medida debe estar disponible si herramientas de gráficos está configurado correctamente.
Seleccione un Objeto GameObject en la jerarquía y abra la Herramienta de medida en el menú Herramientas de gráficos o seleccione Herramienta de medida en la barra de herramientas de Editor
Con la herramienta abierta o seleccionada, se dibujarán las medidas de los objetos seleccionados alrededor de ellos. La medida se puede personalizar en la configuración de la herramienta.
Accesos directos
- Herramienta Alternar (M)
- Ventana Alternar herramienta (Mayús+M)

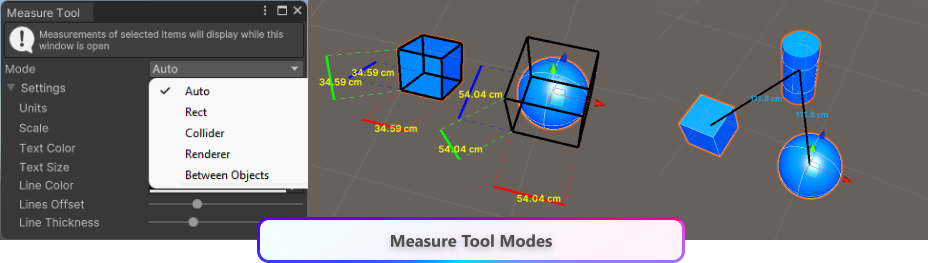

Modos
La herramienta tiene varios modos que se pueden seleccionar a través de un menú desplegable en la configuración.
| Modo | Descripción |
|---|---|
| Automático | Modo predeterminado, la herramienta detecta componentes y dibuja la medida adecuada. Priorizar Rects sobre renderers over Colliders |
| Rect | Dibuja un rectángulo y medidas alrededor de cada GameObject seleccionado con un componente RectTransform asociado |
| Renderizador | Dibuja un cuadro y medidas alrededor de cada GameObject seleccionado con un componente MeshRenderer adjunto. |
| Colisionador | Dibuja un cuadro y medidas alrededor de cada GameObject seleccionado con un componente Colisionador 3D conectado. |
| Entre objetos | Dibuja una línea y una medida entre gameObjects en el orden seleccionado |
Nota:
Un MeshFilter también es necesario para las medidas del representador en Unity 2020 y versiones anteriores

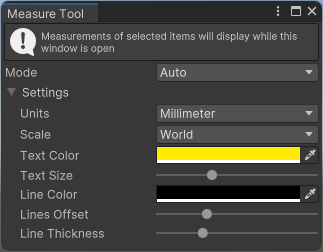

Configuración
| Units | Descripción |
|---|---|
| Milímetro | Muestra la medida en milímetros |
| Centímetro | Muestra la medida en centímetros |
| Metro | Muestra la medida en metros. |
| Escalar | Descripción |
|---|---|
| Local | Muestra la medida en escala local con la orientación de los objetos seleccionados contabilizados |
| Mundo | Muestra la medida a escala mundial mediante un rectángulo de límite alineado del eje (AABB) |
| Opciones de personalización | Descripción |
|---|---|
| Color del texto | Establecer el color del texto |
| Tamaño del texto | Establecer el tamaño del texto mostrado mediante un control deslizante |
| Color de línea | Establecer el color del rectángulo o cuadro de límite |
| Desplazamiento de línea | Desplaza las medidas de los objetos seleccionados |
| Grosor de línea | Establece el grosor de las líneas |
