Explorer les visualisations organisées dans Azure IoT Edge

S’applique à : IoT Edge 1.4

Important

IoT Edge 1.4 est la version prise en charge. Si vous utilisez une version antérieure, consultez l’article Mettre à jour IoT Edge.

Vous pouvez explorer visuellement les métriques collectées à partir des appareils IoT Edge à l’aide des classeurs Azure Monitor. Les workbooks de surveillance organisés pour les appareils IoT Edge sont fournis sous forme de modèles publics :

• Pour les appareils connectés à IoT Hub, dans la page IoT Hub du portail Azure, accédez à la page Classeurs dans la section Monitoring.
• Pour les appareils connectés à IoT Central, dans la page IoT Central du portail Azure, accédez à la page Classeurs dans la section Monitoring.

Les classeurs organisés utilisent des métriques intégrées provenant du runtime IoT Edge. Ils ont d’abord besoin de métriques pour être ingérés dans un espace de travail Log Analytics. Ces vues n’ont pas besoin d’instrumentation de métriques à partir des modules de charge de travail.

Accéder aux workbooks organisés

Les classeurs Azure Monitor pour IoT sont un ensemble de modèles que vous pouvez utiliser pour visualiser les métriques de votre appareil. Ils peuvent être personnalisés pour s’adapter à votre solution.

Pour accéder aux workbooks organisés, suivez ces étapes :

1. Connectez-vous au portail Azure et accédez à votre application IoT Hub ou IoT Central.

2. Sélectionnez Workbooks dans la section Supervision du menu.

3. Choisissez le workbook que vous souhaitez explorer dans la liste des modèles publics :

• Affichage de la flotte : monitorez votre flotte d’appareils sur plusieurs applications IoT Hub ou IoT Central, et explorez certains appareils pour avoir un aperçu de leur intégrité.

• Détails de l’appareil : visualisez les détails concernant la messagerie, les modules et les composants hôtes d’un appareil IoT Edge.

• Alertes : affichez les alertes déclenchées pour les appareils sur plusieurs ressources IoT.

Consultez les sections suivantes pour obtenir un aperçu des données et des visualisations qu’offre chaque classeur.

Remarque

Les captures d’écran qui suivent peuvent ne pas refléter la conception de classeur la plus récente.

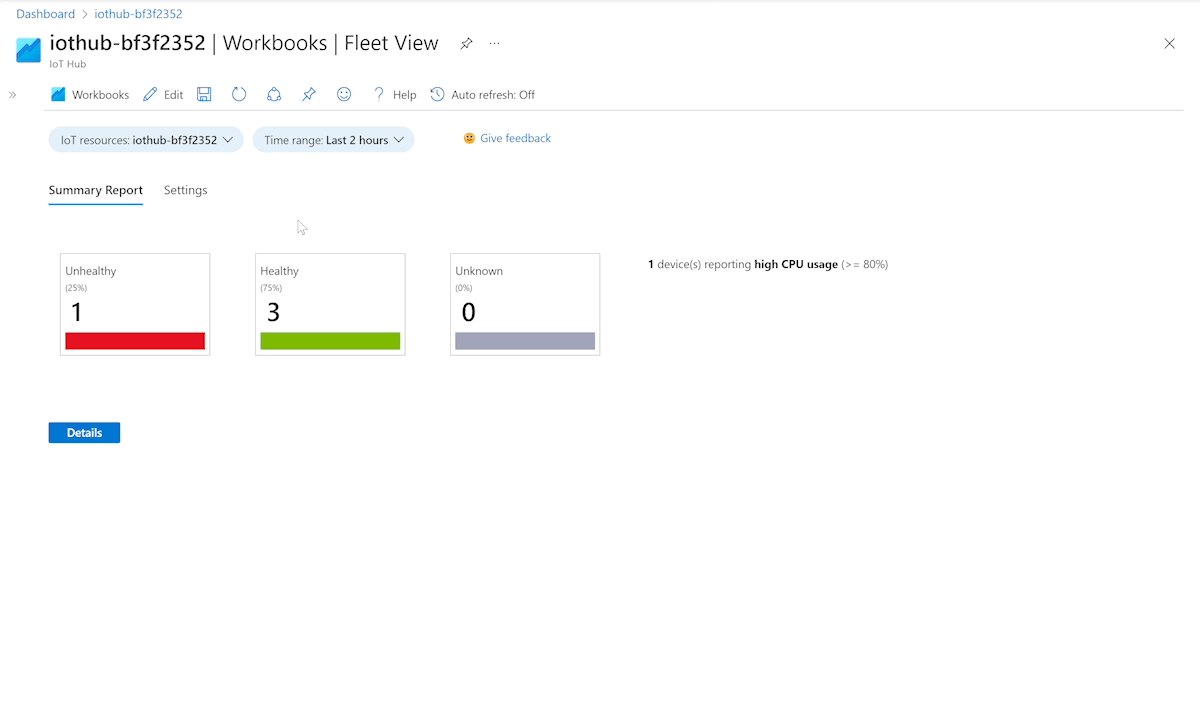

Classeur d’affichage de la flotte

Par défaut, cet affichage montre l’intégrité des appareils associés à la ressource cloud IoT actuelle. Vous pouvez sélectionner plusieurs ressources IoT à l’aide du contrôle de liste déroulante situé en haut à gauche.

Utilisez l’onglet Paramètres pour ajuster les différents seuils en vue de classer l’appareil dans la catégorie Sain ou Non sain.

Sélectionner le bouton Détails pour afficher la liste des appareils avec un instantané des métriques principales agrégées. Sélectionner le lien dans la colonne État pour afficher la tendance des métriques d’intégrité d’un appareil, ou sur le nom de l’appareil pour afficher ses métriques détaillées.

Classeur Détails de l’appareil

Le classeur Détails de l’appareil comporte trois vues :

• La vue Messagerie visualise les routes des messages pour l’appareil et renseigne sur l’intégrité globale du système de messagerie.
• La vue Modules montre le fonctionnement des différents modules d’un appareil.
• La vue Hôte présente des informations sur l’appareil hôte, entre autres des informations de version sur les composants hôtes et l’utilisation des ressources.

Vous pouvez basculer entre les vues à l’aide des onglets situés en haut du classeur.

Le classeur Détails de l’appareil s’intègre également à l’expérience de résolution des problèmes basée sur le portail IoT Edge. Vous pouvez tirer (pull) des journaux dynamiques à partir de votre appareil à l’aide de cette fonctionnalité. Vous pouvez accéder à cette expérience en sélectionnant le bouton Résoudre les problèmes de <nom de l’appareil> en temps réel situé au-dessus du classeur.

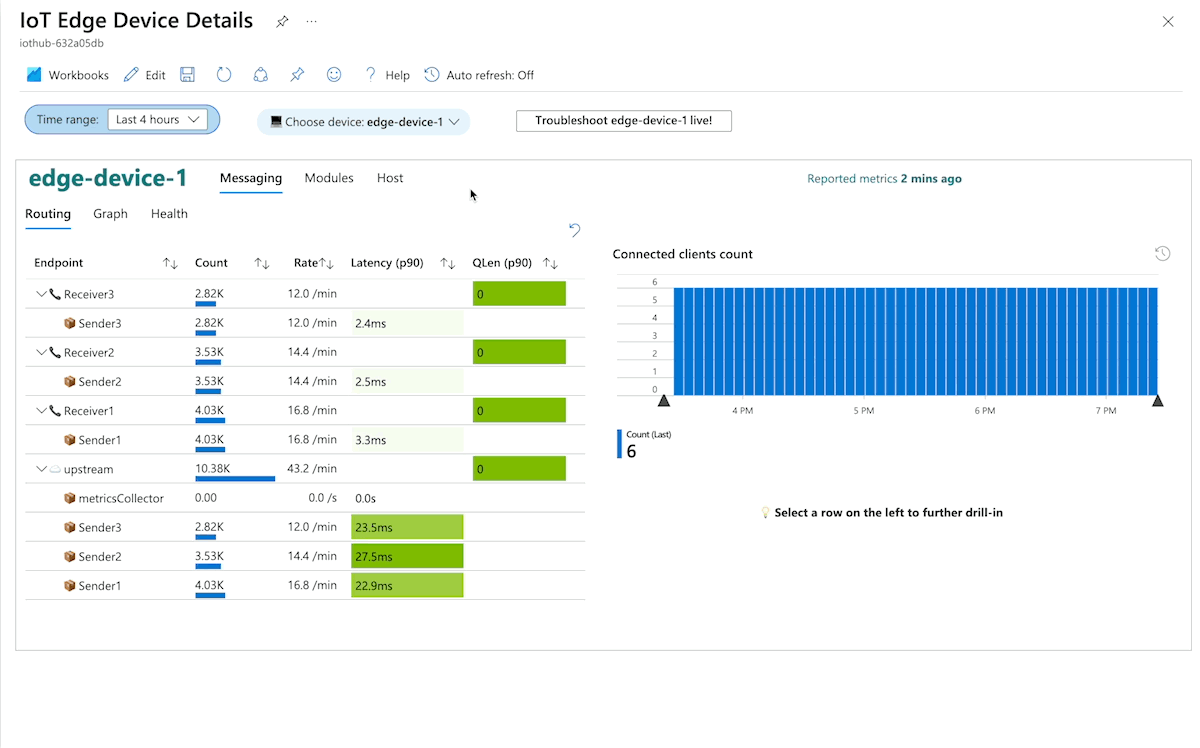

Messagerie

La vue Messagerie comprend trois sous-sections : les détails du routage, un graphe du routage et l’intégrité de la messagerie. Effectuez un glisser-déposer sur un graphe de temps pour ajuster l’intervalle de temps global à la plage sélectionnée.

La section Routage affiche le flux des messages entre les modules d’envoi et les modules de réception. Elle présente des informations, telles que le nombre de messages, le débit et le nombre de clients connectés. Sélectionner un expéditeur ou un destinataire pour approfondir l’exploration. En cliquant sur un expéditeur, vous affichez le graphique des tendances de la latence expérimentée par l’expéditeur, et le nombre de messages qu’il a envoyés. Le fait de cliquer sur un destinataire renseigne sur les tendances de la longueur de la file d’attente pour le destinataire, et le nombre de messages qu’il reçoit.

La section Graphe montre une représentation visuelle du flux des messages circulant entre les modules. Vous pouvez effectuer un glisser-zoomer pour ajuster le graphe.

La section Intégrité présente différentes métriques liées à l’intégrité globale du sous-système de messagerie. Vous pouvez approfondir progressivement les détails si des erreurs sont signalées.

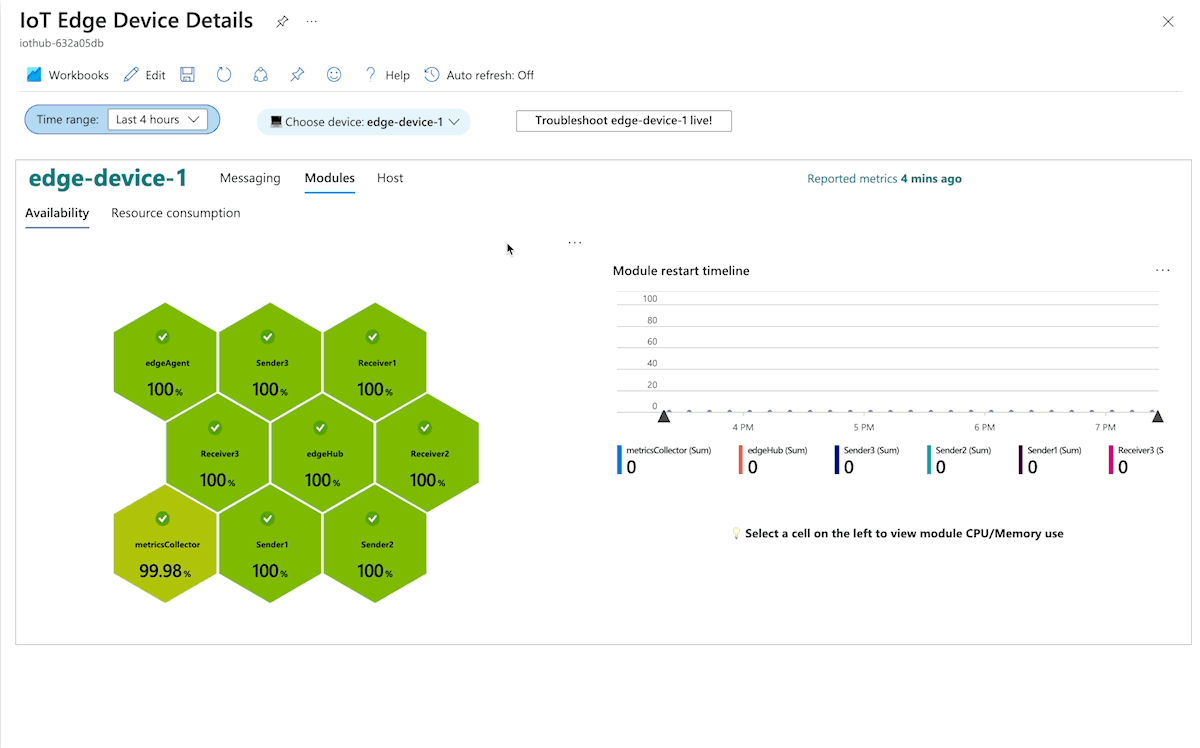

Modules

La vue Modules présente les métriques collectées du module edgeAgent, qui indique l’état de tous les modules en cours d’exécution sur l’appareil. Il comporte des informations telles que :

• Disponibilité du module
• Utilisation du processeur et de la mémoire par module
• Utilisation du processeur et de la mémoire dans tous les modules
• Nombre de redémarrages de modules et chronologie des redémarrages

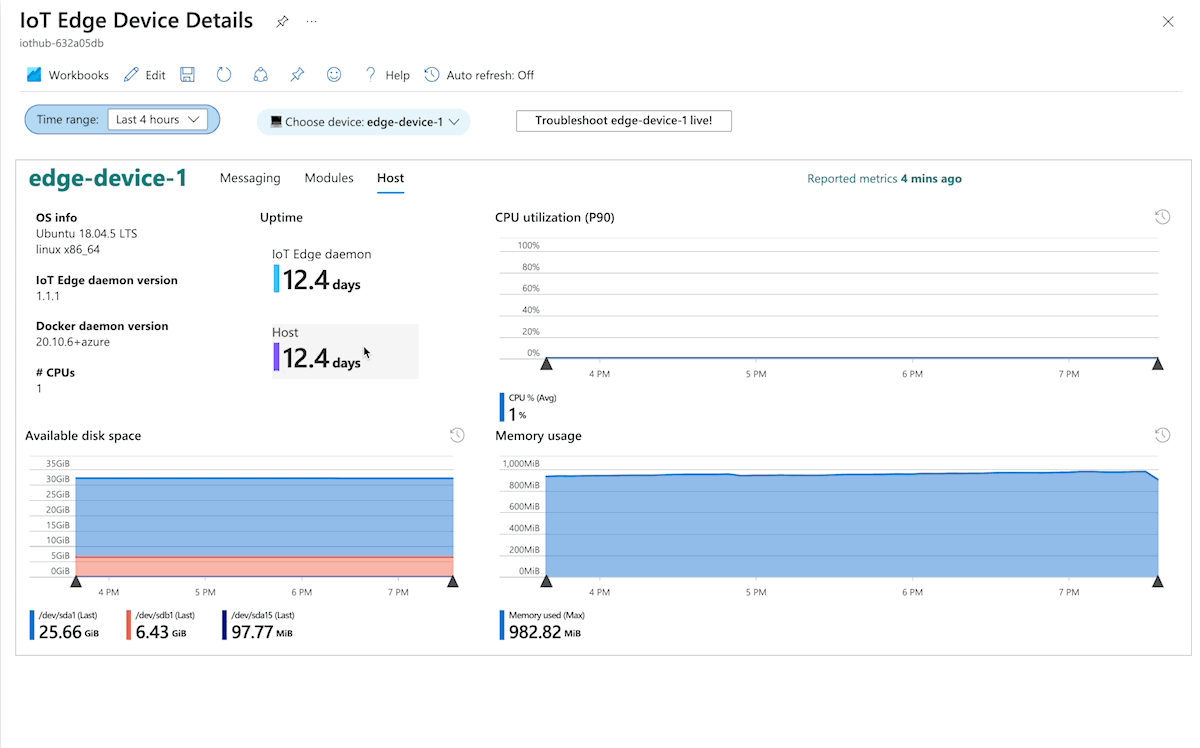

Hôte

La vue Hôte présente les métriques du module edgeAgent. Il comporte des informations telles que :

• Informations sur les versions des composants de l’hôte
• Durée active
• Utilisation du processeur, de la mémoire et de l’espace disque au niveau de l’hôte

Journaux dynamiques

Ce workbook s’intègre directement à l’expérience de la résolution des problèmes sur le portail. Cliquez sur le bouton Résoudre les problèmes en temps réel pour accéder à l’écran de résolution des problèmes. Là, vous pouvez facilement afficher les journaux des modules extraits de l’appareil, à la demande. L’intervalle de temps est automatiquement défini sur la plage horaire du workbook, vous êtes ainsi immédiatement dans le contexte temporel. Vous pouvez également redémarrer n’importe quel module à partir de cette expérience.

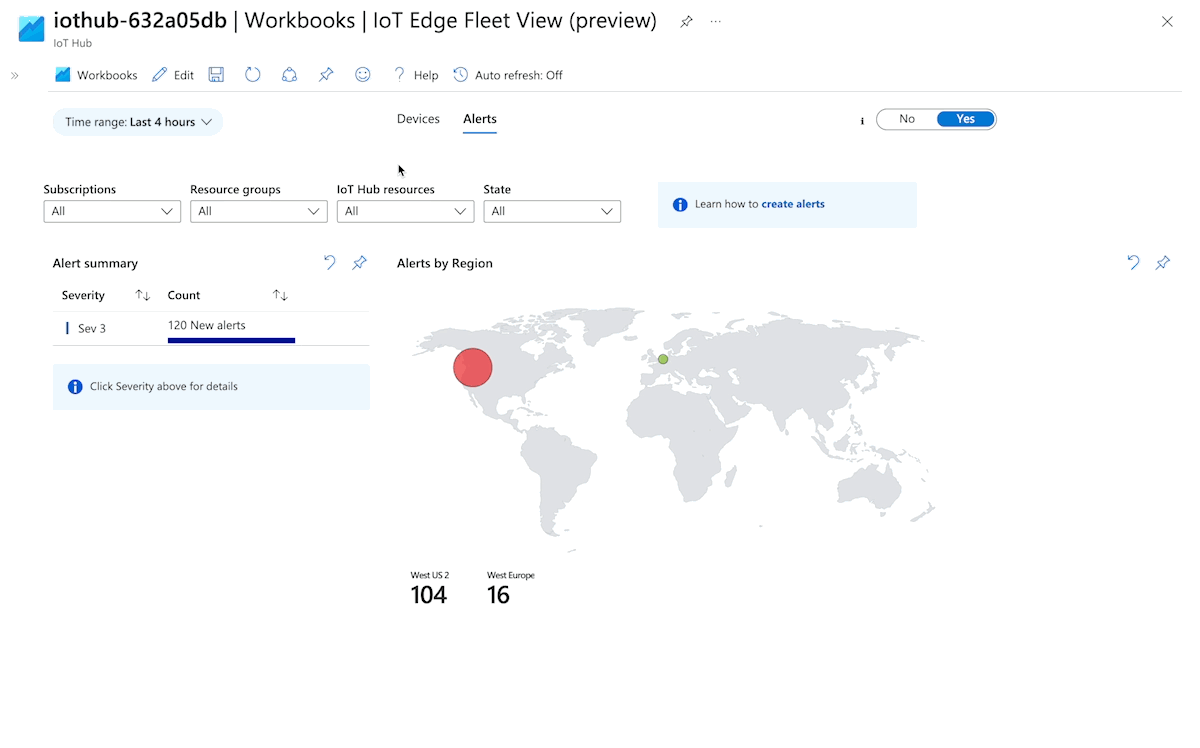

Classeur Alertes

Consultez les alertes générées à partir des règles d’alerte précréées dans le classeur Alertes. Cette vue vous permet de voir les alertes de plusieurs hubs IoT ou applications IoT Central.

Sélectionner un niveau de gravité pour afficher les détails des alertes. Le lien Règle d’alerte vous permet d’accéder au contexte de l’alerte, et le lien Appareil ouvre le workbook de métriques détaillées. Lorsqu’il est ouvert à partir de cette vue, le workbook des détails de l’appareil est automatiquement réglé sur l’intervalle de temps pendant lequel l’alerte s’est déclenchée.

Personnaliser les workbooks

Les workbooks Azure Monitor sont extrêmement personnalisables. Vous pouvez modifier les modèles publics pour répondre à vos besoins. Toutes les visualisations sont basées sur des requêtes KQL axées sur les ressources de la table InsightsMetrics.

Pour démarrer la personnalisation d’un workbook, commencez par passer en mode édition. Sélectionnez le bouton Modifier dans la barre de menus du workbook. Les workbooks organisés utilisent beaucoup les groupes de workbooks. Vous devrez peut-être sélectionner Modifier dans plusieurs groupes imbriqués avant de pouvoir afficher une requête de visualisation.

Enregistrez vos modifications dans un nouveau workbook. Vous pouvez partager les workbooks enregistrés avec votre équipe, ou les déployer programmatiquement dans le cadre des déploiements de ressources de votre organisation.

Étapes suivantes

Personnalisez votre solution de supervision avec des règles d’alerte et des métriques à partir de modules personnalisés.
