Créer un réseau virtuel avec une connexion VPN de site à site à l’aide de PowerShell

Cet article vous explique comment utiliser PowerShell pour créer une connexion de passerelle VPN de site à site à partir de votre réseau local vers le réseau virtuel. Les étapes mentionnées dans cet article s’appliquent au modèle de déploiement Resource Manager. Vous pouvez également créer cette configuration à l’aide d’un autre outil ou modèle de déploiement en sélectionnant une option différente dans la liste suivante :

• Azure portal
• PowerShell
• INTERFACE DE LIGNE DE COMMANDE
• Portail Azure (classique)

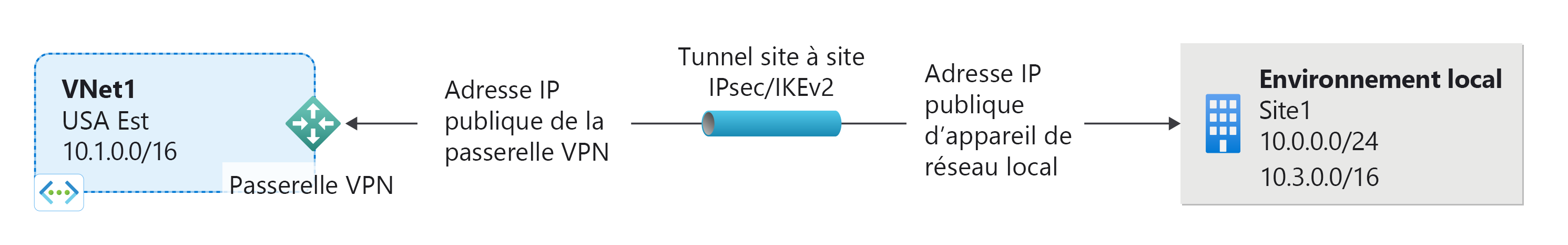

Une connexion de passerelle VPN de site à site permet de connecter votre réseau local à un réseau virtuel Azure via un tunnel VPN IPsec/IKE (IKEv1 ou IKEv2). Ce type de connexion requiert un périphérique VPN local disposant d’une adresse IP publique exposée en externe. Pour plus d’informations sur les passerelles VPN, consultez l’article À propos de la passerelle VPN.

Avant de commencer

Vérifiez que vous disposez des éléments ci-dessous avant de commencer votre configuration :

• Veillez à disposer d’un périphérique VPN compatible et à être entouré d’une personne en mesure de le configurer. Pour plus d’informations sur les périphériques VPN compatibles et la configuration de votre périphérique, consultez l’article À propos des périphériques VPN.
• Vérifiez que vous disposez d’une adresse IPv4 publique exposée en externe pour votre périphérique VPN.
• Si vous ne maîtrisez pas les plages d’adresses IP situées dans votre configuration de réseau local, vous devez contacter une personne en mesure de vous aider. Lorsque vous créez cette configuration, vous devez spécifier les préfixes des plages d’adresses IP qu’Azure acheminera vers votre emplacement local. Aucun des sous-réseaux de votre réseau local ne peut chevaucher les sous-réseaux du réseau virtuel auquel vous souhaitez vous connecter.

Azure PowerShell

Cet article utilise des cmdlets PowerShell. Pour exécuter les cmdlets, vous pouvez utiliser Azure Cloud Shell. Cloud Shell est un interpréteur de commandes interactif et gratuit, que vous pouvez utiliser pour suivre les étapes mentionnées dans cet article. Il contient des outils Azure courants préinstallés et configurés pour être utilisés avec votre compte.

Pour ouvrir Cloud Shell, il vous suffit de sélectionner Ouvrir Cloud Shell dans le coin supérieur droit d’un bloc de code. Vous pouvez également ouvrir Cloud Shell dans un onglet distinct du navigateur en accédant à https://shell.azure.com/powershell. Sélectionnez Copier pour copier les blocs de code, collez ceux-ci dans Cloud Shell, puis sélectionnez Entrée pour les exécuter.

Vous pouvez également installer et exécuter des cmdlets Azure PowerShell en local sur votre ordinateur. Les cmdlets PowerShell sont fréquemment mises à jour. Si vous n'avez pas installé la dernière version, les valeurs spécifiées dans les instructions peuvent échouer. Pour rechercher les versions d’Azure PowerShell installées sur votre ordinateur, utilisez la cmdlet Get-Module -ListAvailable Az. Pour installer ou mettre à jour les cmdlets, consultez Installer le module Azure PowerShell.

Exemples de valeurs

Nous utilisons les valeurs suivantes dans les exemples de cet article. Vous pouvez utiliser ces valeurs pour créer un environnement de test ou vous y référer pour mieux comprendre les exemples de cet article.

#Example values

VnetName                = VNet1
ResourceGroup           = TestRG1
Location                = East US
AddressSpace            = 10.1.0.0/16
SubnetName              = Frontend
Subnet                  = 10.1.0.0/24
GatewaySubnet           = 10.1.255.0/27
LocalNetworkGatewayName = Site1
LNG Public IP           = <On-premises VPN device IP address>
Local Address Prefixes  = 10.0.0.0/24, 20.0.0.0/24
Gateway Name            = VNet1GW
PublicIP                = VNet1GWPIP
Gateway IP Config       = gwipconfig1
VPNType                 = RouteBased
GatewayType             = Vpn
ConnectionName          = VNet1toSite1

1. Créer un réseau virtuel et un sous-réseau de passerelle

Si vous n’avez pas de réseau virtuel, créez-en un. Lorsque vous créez un réseau virtuel, vérifiez que les espaces d’adressage que vous spécifiez ne chevauchent pas les espaces d’adressage de votre réseau local.

Notes

Afin que ce réseau virtuel puisse se connecter à un emplacement local, vous devez coordonner avec votre administrateur de réseau local pour consacrer une plage d’adresses IP à utiliser spécifiquement pour ce réseau virtuel. Si une plage d’adresses en double existe des deux côtés de la connexion VPN, le trafic ne sera pas correctement acheminé. En outre, si vous souhaitez connecter ce réseau virtuel à un autre réseau virtuel, l’espace d’adressage ne peut pas se chevaucher avec un autre réseau virtuel. Veillez à planifier votre configuration réseau en conséquence.

À propos du sous-réseau de passerelle

La passerelle de réseau virtuel utilise un sous-réseau spécifique, appelé sous-réseau de passerelle. Le sous-réseau de passerelle fait partie de la plage d’adresses IP du réseau virtuel que vous spécifiez lors de la configuration de votre réseau virtuel. Il contient les adresses IP utilisées par les ressources et les services de passerelle de réseau virtuel. Le sous-réseau doit être nommé « GatewaySubnet » pour qu’Azure puisse déployer les ressources de passerelle. Vous ne pouvez pas spécifier un autre sous-réseau pour y déployer les ressources de passerelle. Si vous n’avez pas de sous-réseau nommé « GatewaySubnet », vous ne pourrez pas créer votre passerelle VPN.

Lorsque vous créez le sous-réseau de passerelle, vous spécifiez le nombre d’adresses IP que contient le sous-réseau. Le nombre d’adresses IP requises varie selon la configuration de la passerelle VPN que vous souhaitez créer. Certaines configurations nécessitent plus d’adresses IP que d’autres. Nous vous recommandons de créer un sous-réseau de passerelle dont la taille est définie sur /27 ou /28.

Si une erreur s’affiche indiquant que l’espace d’adressage chevauche un sous-réseau, ou que le sous-réseau n’est pas contenu dans l’espace d’adressage de votre réseau virtuel, vérifiez la plage d’adresses de votre réseau virtuel. Vous n’avez peut-être pas suffisamment d’adresses IP disponibles dans la plage d’adresses que vous avez créée pour votre réseau virtuel. Par exemple, si votre sous-réseau par défaut englobe la plage d’adresses complète, il n’y a plus d’adresses IP disponibles pour créer des sous-réseaux supplémentaires. Vous pouvez ajuster vos sous-réseaux au sein de l’espace d’adressage existant pour libérer des adresses IP, ou spécifier une plage d’adresses supplémentaire pour y créer le sous-réseau de passerelle.

Important

Lorsque vous travaillez avec des sous-réseaux de passerelle, évitez d’associer un groupe de sécurité réseau (NSG) au sous-réseau de passerelle. Associer un groupe de sécurité réseau à ce sous-réseau peut empêcher votre passerelle de réseau virtuel (passerelles VPN et ExpressRoute) de fonctionner comme prévu. Pour plus d’informations sur les groupes de sécurité réseau, consultez Présentation du groupe de sécurité réseau ?.

Créer un réseau virtuel et un sous-réseau de passerelle

Cet exemple permet de créer un réseau virtuel et un sous-réseau de passerelle. Si vous disposez déjà d’un réseau virtuel auquel vous devez ajouter un sous-réseau de passerelle, consultez Pour ajouter un sous-réseau de passerelle à un réseau virtuel que vous avez déjà créé.

Créez un groupe de ressources :

New-AzResourceGroup -Name TestRG1 -Location 'East US'

Créez votre réseau virtuel.

1. Définissez les variables.

   $subnet1 = New-AzVirtualNetworkSubnetConfig -Name 'GatewaySubnet' -AddressPrefix 10.1.255.0/27
   $subnet2 = New-AzVirtualNetworkSubnetConfig -Name 'Frontend' -AddressPrefix 10.1.0.0/24


2. Créez le réseau virtuel.

   New-AzVirtualNetwork -Name VNet1 -ResourceGroupName TestRG1 `
   -Location 'East US' -AddressPrefix 10.1.0.0/16 -Subnet $subnet1, $subnet2


Pour ajouter un sous-réseau de passerelle à un réseau virtuel que vous avez déjà créé

Suivez la procédure décrite dans cette section si vous disposez déjà d’un réseau virtuel, mais devez ajouter un sous-réseau de passerelle.

1. Définissez les variables.

   $vnet = Get-AzVirtualNetwork -ResourceGroupName TestRG1 -Name VNet1


2. Créez le sous-réseau de passerelle.

   Add-AzVirtualNetworkSubnetConfig -Name 'GatewaySubnet' -AddressPrefix 10.1.255.0/27 -VirtualNetwork $vnet


3. Définissez la configuration.

   Set-AzVirtualNetwork -VirtualNetwork $vnet


2. Créer la passerelle de réseau local

La passerelle de réseau local (LNG) fait généralement référence à votre emplacement local. Ce n’est pas la même chose qu’une passerelle de réseau virtuel. Donnez au site un nom auquel Azure pourra se référer, puis spécifiez l’adresse IP du périphérique VPN local vers lequel vous allez créer une connexion. Spécifiez également les préfixes d’adresses IP qui seront acheminés via la passerelle VPN vers le périphérique VPN. Les préfixes d’adresses que vous spécifiez sont les préfixes situés sur votre réseau local. Vous pouvez facilement mettre à jour ces préfixes si votre réseau local change.

Utilisez l’un des exemples suivants. Les valeurs utilisées dans les exemples sont les suivantes :

• GatewayIPAddress est l’adresse IP de votre périphérique VPN local.
• AddressPrefix est votre espace d’adressage local.

Exemple de préfixe d’adresse unique

New-AzLocalNetworkGateway -Name Site1 -ResourceGroupName TestRG1 `
-Location 'East US' -GatewayIpAddress '23.99.221.164' -AddressPrefix '10.0.0.0/24'

Exemple de préfixe de plusieurs adresses

New-AzLocalNetworkGateway -Name Site1 -ResourceGroupName TestRG1 `
-Location 'East US' -GatewayIpAddress '23.99.221.164' -AddressPrefix @('20.0.0.0/24','10.0.0.0/24')

3. Demander une adresse IP publique

Une passerelle VPN doit avoir une adresse IP publique. Vous commencez par demander la ressource d’adresse IP, puis vous y faites référence lors de la création de votre passerelle de réseau virtuel. L’adresse IP est affectée dynamiquement à la ressource lors de la création de la passerelle VPN. L’adresse IP publique change uniquement lorsque la passerelle est supprimée, puis recréée. Elle n’est pas modifiée lors du redimensionnement, de la réinitialisation ou des autres opérations de maintenance/mise à niveau internes de votre passerelle VPN.

Demandez une adresse IP publique pour votre passerelle VPN de réseau virtuel.

$gwpip= New-AzPublicIpAddress -Name VNet1GWPIP -ResourceGroupName TestRG1 -Location 'East US' -AllocationMethod Static -Sku Standard

4. Créer la configuration de l’adressage IP de la passerelle

La configuration de la passerelle définit le sous-réseau (« GatewaySubnet ») et l’adresse IP publique à utiliser. Utilisez l’exemple suivant pour créer la configuration de votre passerelle :

$vnet = Get-AzVirtualNetwork -Name VNet1 -ResourceGroupName TestRG1
$subnet = Get-AzVirtualNetworkSubnetConfig -Name 'GatewaySubnet' -VirtualNetwork $vnet
$gwipconfig = New-AzVirtualNetworkGatewayIpConfig -Name gwipconfig1 -SubnetId $subnet.Id -PublicIpAddressId $gwpip.Id

5. Créer la passerelle VPN

Créez la passerelle VPN de réseau virtuel. La création d’une passerelle nécessite généralement au moins 45 minutes, selon la référence SKU de passerelle sélectionnée. Les valeurs suivantes sont utilisées dans l’exemple :

• Le paramètre -GatewayType pour une configuration de site à site est VPN. Le type de passerelle dépend toujours de la configuration que vous implémentez. Par exemple, d’autres configurations de passerelle peuvent nécessiter GatewayType ExpressRoute.
• Le paramètre -VpnType peut avoir pour valeur RouteBased (appelé passerelle dynamique dans certaines documentations) ou PolicyBased (appelé passerelle statique dans certaines documentations). Pour plus d’informations sur les types de passerelles VPN, consultez À propos de la passerelle VPN.
• Sélectionnez la référence SKU de la passerelle que vous souhaitez utiliser. Des limites de configuration s’appliquent à certaines références (SKU). Pour plus d’informations, consultez l’article Références (SKU) de passerelle. Si vous obtenez une erreur lors de la création de la passerelle VPN relative au paramètre -GatewaySku, vérifiez que vous avez installé la dernière version des applets de commande PowerShell.

New-AzVirtualNetworkGateway -Name VNet1GW -ResourceGroupName TestRG1 `
-Location 'East US' -IpConfigurations $gwipconfig -GatewayType Vpn `
-VpnType RouteBased -GatewaySku VpnGw2

6. Configuration de votre périphérique VPN

Les connexions de site à site vers un réseau local nécessitent un appareil VPN. Dans cette étape, vous configurez votre périphérique VPN. Pour configurer votre appareil VPN, vous avez besoin des éléments suivants :

• Une clé partagée. Il s’agit de la clé partagée spécifiée lors de la création de la connexion VPN de site à site. Dans nos exemples, nous utilisons une clé partagée basique. Nous vous conseillons de générer une clé plus complexe.

• L’adresse IP publique de votre passerelle de réseau virtuel. Vous pouvez afficher l’adresse IP publique à l’aide du portail Azure, de PowerShell ou de l’interface de ligne de commande. Pour trouver l’adresse IP publique de votre passerelle de réseau virtuel à l’aide de PowerShell, utilisez l’exemple suivant. Dans cet exemple, VNet1GWPIP est le nom de la ressource d’adresse IP publique que vous avez créée à l’étape précédente.

  Get-AzPublicIpAddress -Name VNet1GWPIP -ResourceGroupName TestRG1


Pour télécharger des script de configuration de périphérique VPN :

En fonction du périphérique VPN dont vous disposez, vous pourrez peut-être télécharger un script de configuration de périphérique VPN. Pour plus d’informations, consultez la page Télécharger des script de configuration de périphérique VPN.

Pour plus d’informations sur la configuration, consultez les liens suivants :

• Pour plus d’informations sur les périphériques VPN compatibles, consultez la page Périphériques VPN.

• Avant de configurer votre périphérique VPN, identifiez également les éventuels Problèmes de compatibilité connus avec le matériel pour le périphérique VPN que vous souhaitez utiliser.

• Vous trouverez des liens vers les paramètres de configuration des périphériques sur la page Périphériques VPN validés. Les liens de configuration des périphériques sont fournis dans la mesure du possible. Il est toujours préférable de vérifier les dernières informations de configuration auprès du fabricant du périphérique. La liste répertorie les versions que nous avons testées. L’absence de votre système d’exploitation de cette liste n’exclut pas sa compatibilité. Pour savoir si la version du système d’exploitation de votre périphérique VPN est compatible, renseignez-vous auprès du fabricant de ce périphérique.

• Pour une vue d’ensemble de la configuration du périphérique VPN, consultez Vue d’ensemble de la configuration de périphériques VPN.

• Pour plus d’informations sur la modification des exemples de configuration des périphériques, consultez la page Modifier les exemples.

• Pour les exigences de chiffrement, consultez sur les exigences de chiffrement et les passerelles VPN Azure.

• Pour en savoir plus sur les paramètres IPsec/IKE, consultez À propos des périphériques VPN et des paramètres IPsec/IKE pour les connexions de passerelle VPN site à site. Cette section contient des informations sur la version IKE version, le groupe Diffie-Hellman, la méthode d’authentification, les algorithmes de chiffrement et de hachage, la durée de vie de l’association de sécurité, le paramètre PFS et la détection d’homologue mort, ainsi que des informations sur les autres paramètres dont vous avez besoin pour effectuer votre configuration.

• Pour les étapes de configuration de stratégie IPsec/IKE, consultez Configure IPsec/IKE policy for S2S VPN or VNet-to-VNet connections (Configurer la stratégie IPsec/IKE pour les connexions VNet-à-VNet ou VPN S2S.

• Pour connecter plusieurs périphériques VPN basés sur des stratégies, consultez Connecter des passerelles VPN à plusieurs périphériques VPN basés sur des stratégies via PowerShell.

7. Créer la connexion VPN

Créez ensuite la connexion VPN de site à site entre votre passerelle de réseau virtuel et votre périphérique VPN. Assurez-vous de remplacer ces valeurs par les vôtres. La clé partagée doit correspondre à la valeur que vous avez utilisée pour la configuration de votre périphérique VPN. Notez que la valeur « -ConnectionType » de la connexion de site à site est IPsec.

1. Définissez les variables.

   $gateway1 = Get-AzVirtualNetworkGateway -Name VNet1GW -ResourceGroupName TestRG1
   $local = Get-AzLocalNetworkGateway -Name Site1 -ResourceGroupName TestRG1


2. Créez la connexion.

   New-AzVirtualNetworkGatewayConnection -Name VNet1toSite1 -ResourceGroupName TestRG1 `
   -Location 'East US' -VirtualNetworkGateway1 $gateway1 -LocalNetworkGateway2 $local `
   -ConnectionType IPsec -SharedKey 'abc123'


Après un bref délai, la connexion sera établie.

8. Vérifier la connexion VPN

Il existe différentes façons de vérifier votre connexion VPN.

Vous pouvez vérifier que votre connexion a réussi via l’applet de commande « Get-AzVirtualNetworkGatewayConnection » avec ou sans « -Debug ».

1. Utilisez l’exemple d’applet de commande suivant, en configurant les valeurs sur les vôtres. Si vous y êtes invité, sélectionnez A pour exécuter tout. Dans l’exemple, «  -Name » fait référence au nom de la connexion que vous voulez tester.

   Get-AzVirtualNetworkGatewayConnection -Name VNet1toSite1 -ResourceGroupName TestRG1


2. Une fois l’applet de commande exécutée, affichez les valeurs. Dans l’exemple ci-dessous, l’état de la connexion indique « Connecté » et vous pouvez voir les octets d’entrée et de sortie.

   "connectionStatus": "Connected",
   "ingressBytesTransferred": 33509044,
   "egressBytesTransferred": 4142431


Pour vous connecter à un ordinateur virtuel

Vous pouvez vous connecter à une machine virtuelle déployée sur votre réseau virtuel en créant une connexion Bureau à distance à votre machine virtuelle. La meilleure méthode pour vérifier initialement que vous pouvez vous connecter à votre machine virtuelle consiste à vous connecter à l’aide de son adresse IP privée, plutôt qu’avec le nom d’ordinateur. Vous testez ainsi si vous pouvez vous connecter, que la résolution de nom soit configurée correctement ou non.

1. Recherchez l’adresse IP privée. Vous pouvez déterminer l’adresse IP privée d’une machine virtuelle en examinant ses propriétés dans le Portail Azure ou à l’aide de PowerShell.

   • Portail Azure : recherchez votre machine virtuelle dans le Portail Azure. Affichez les propriétés de la machine virtuelle. L’adresse IP privée est répertoriée.

   • PowerShell : utilisez l’exemple pour afficher la liste des machines virtuelles et adresses IP privées de vos groupes de ressources. Vous n’avez pas besoin de modifier cet exemple pour pouvoir l’utiliser.

     $VMs = Get-AzVM
     $Nics = Get-AzNetworkInterface | Where-Object VirtualMachine -ne $null

     foreach ($Nic in $Nics) {
     $VM = $VMs | Where-Object -Property Id -eq $Nic.VirtualMachine.Id
     $Prv = $Nic.IpConfigurations | Select-Object -ExpandProperty PrivateIpAddress
     $Alloc = $Nic.IpConfigurations | Select-Object -ExpandProperty PrivateIpAllocationMethod
     Write-Output "$($VM.Name): $Prv,$Alloc"
     }


2. Vérifiez que vous êtes connecté à votre réseau virtuel.

3. Ouvrez Connexion Bureau à distance en entrant RDP ou Connexion Bureau à distance dans la zone de recherche de la barre des tâches. Ensuite, sélectionnez Connexion Bureau à distance. Vous pouvez également ouvrir Connexion Bureau à distance en exécutant la commande mstsc dans PowerShell.

4. Dans Connexion Bureau à distance, entrez l’adresse IP privée de la machine virtuelle. Vous pouvez sélectionner Afficher les options pour définir des paramètres supplémentaires, puis vous connecter.

Si vous rencontrez des problèmes de connexion à une machine virtuelle sur votre connexion VPN, vérifiez les points suivants :

• Vérifiez que votre connexion VPN aboutit.
• Vérifiez que vous vous connectez à l’adresse IP privée de la machine virtuelle.
• Si vous pouvez vous connecter à la machine virtuelle à l’aide de l’adresse IP privée, mais pas à l’aide du nom d’ordinateur, vérifiez que vous avez correctement configuré le système DNS. Pour plus d’informations sur le fonctionnement de la résolution de noms pour les machines virtuelles, consultez Résolution de noms pour les machines virtuelles.

Pour plus d’informations sur les connexions RDP, consultez Résoudre des problèmes de connexion Bureau à distance à une machine virtuelle.

Pour modifier des préfixes d’adresses IP d’une passerelle de réseau local

Si les préfixes d’adresse IP que vous souhaitez acheminer vers votre emplacement local changent, vous pouvez modifier la passerelle de réseau local. Lorsque vous utilisez ces exemples, modifiez les valeurs pour correspondre à votre environnement.

Pour ajouter des préfixes d’adresses :

1. Définissez la variable pour LocalNetworkGateway.

   $local = Get-AzLocalNetworkGateway -Name Site1 -ResourceGroupName TestRG1


2. Modifiez les préfixes. Les valeurs spécifiées remplacent les valeurs précédentes.

   Set-AzLocalNetworkGateway -LocalNetworkGateway $local `
   -AddressPrefix @('10.101.0.0/24','10.101.1.0/24','10.101.2.0/24')


Pour supprimer des préfixes d’adresses :

Abandonnez les préfixes dont vous n'avez plus besoin. Dans cet exemple, le préfixe 10.101.2.0/24 (de l’exemple précédent) n’est plus nécessaire. Nous allons donc modifier la passerelle réseau local et exclure ce préfixe.

1. Définissez la variable pour LocalNetworkGateway.

   $local = Get-AzLocalNetworkGateway -Name Site1 -ResourceGroupName TestRG1


2. Définissez la passerelle avec les préfixes mis à jour.

   Set-AzLocalNetworkGateway -LocalNetworkGateway $local `
   -AddressPrefix @('10.101.0.0/24','10.101.1.0/24')


Pour modifier l’adresse IP d’une passerelle de réseau local

Si le périphérique VPN auquel vous souhaitez vous connecter a changé son adresse IP publique, vous devez modifier la passerelle de réseau local pour refléter cette modification. Lorsque vous modifiez cette valeur, vous pouvez également modifier les préfixes d’adresse en même temps. Veillez à utiliser le nom existant de votre passerelle de réseau local pour remplacer les paramètres actuels. Si vous utilisez un nom différent, vous créerez une nouvelle passerelle de réseau local au lieu de remplacer la passerelle existante.

New-AzLocalNetworkGateway -Name Site1 `
-Location "East US" -AddressPrefix @('10.101.0.0/24','10.101.1.0/24') `
-GatewayIpAddress "5.4.3.2" -ResourceGroupName TestRG1

Pour supprimer une connexion de passerelle

Si vous ne connaissez pas le nom de votre connexion, vous pouvez le trouver en utilisant l’applet de commande « Get-AzVirtualNetworkGatewayConnection ».

Remove-AzVirtualNetworkGatewayConnection -Name VNet1toSite1 `
-ResourceGroupName TestRG1

Étapes suivantes

• Une fois la connexion achevée, vous pouvez ajouter des machines virtuelles à vos réseaux virtuels. Pour plus d’informations, consultez Machines virtuelles.
• Pour plus d’informations sur le protocole BGP, consultez les articles Vue d’ensemble du protocole BGP et Comment configurer BGP.
• Pour plus d’informations sur la création d’une connexion VPN de site à site à l’aide d’un modèle Azure Resource Manager, consultez Créer une connexion VPN de site à site.
• Pour en savoir plus sur la création d’une connexion VPN de réseau virtuel à réseau virtuel à l’aide du modèle Azure Resource Manager, consultez Déployer une géo-réplication HBase.
