S’APPLIQUE À :
Power BI Desktop Service Power BI
Les diagrammes circulaires et en anneau dans Power BI sont des outils de visualisation puissants pour représenter des parties d’un ensemble de manière intuitive, et visuellement attrayante. Cet article fournit une procédure pas à pas pour créer des visuels de graphique en secteurs et en anneau dans les plateformes Power BI Desktop et Power BI Service.
Un diagramme circulaire
affiche les données sous forme de parts d’un cercle, où chaque part représente la proportion d’une catégorie par rapport au total. Ce format est idéal pour afficher des relations de pourcentage ou proportionnelles dans un jeu de données. Un graphique en anneau
est une variante du graphique en secteurs avec un centre creux, créant une apparence semblable à un anneau.
Prerequisites
Dans le guide suivant, vous utilisez le fichier PBIX de l'exemple d'analyse de la vente au détail. Utilisez les étapes pour votre environnement :
Important
Vérifiez toujours que la dernière version de Power BI Desktop est installée avant de continuer.
Pour les besoins de ce guide, dans les options globales de Power BI Desktop, sous la section Fonctionnalités en préversion, la fonctionnalité Interaction avec l'objet n’est pas activée.
- Lancez Power BI Desktop.
- Dans le volet de navigation de gauche, sélectionnez Ouvrir, ou sélectionnez Fichier > Ouvrir dans le menu.
- Recherchez et sélectionnez votre copie de l’exemple PBIX d’analyse de la vente au détail. Le fichier s’ouvre en mode Rapport.
- Sélectionnez l’icône + en bas de la fenêtre pour ajouter une nouvelle page au rapport.
Note
Le partage de votre rapport avec un collègue Power BI nécessite que vous disposiez d’une licence Power BI Pro individuelle ou que vous enregistrez le rapport dans la capacité Premium.
Créer un graphique en secteurs ou en anneau
Pour cet exemple, créez un graphique à secteurs à partir du volet Visualisations . Vous pouvez utiliser ces étapes pour créer un graphique en anneau.
Dans le volet Visualisations, sélectionnez l’icône diagramme circulaire. L’espace réservé visuel est immédiatement ajouté au canevas.

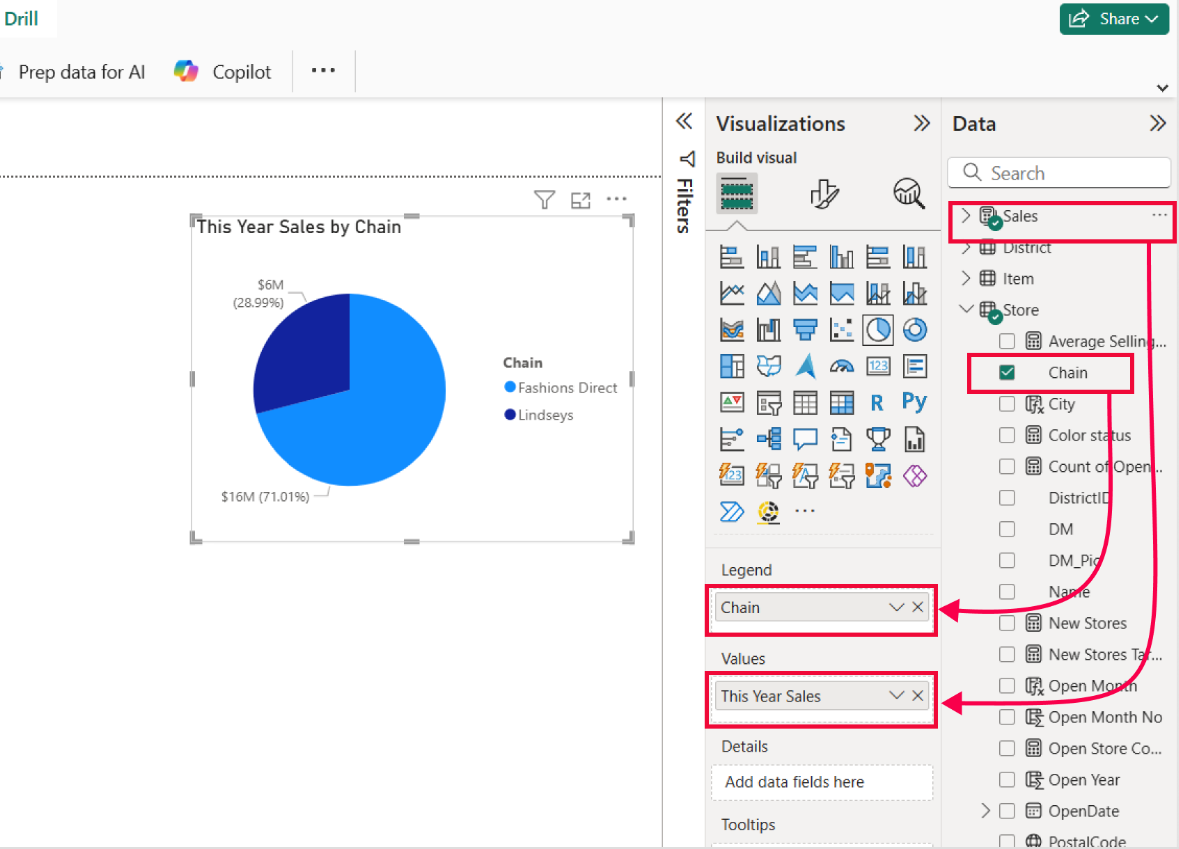

Pour ajouter des données à votre graphique en courbes, ouvrez le volet Données pour accéder aux champs ou mesures souhaités.
Dans l’exemple illustré, sélectionnez d’abord la mesure Valeur sous le groupe This Years Sales ou faites-la glisser vers le champ Valeurs . Ensuite, sous le groupe Store , sélectionnez le champ Chaîne ou faites-le glisser vers le champ Légende .
Pour personnaliser votre graphique en courbes, sélectionnez l’icône Format dans le volet Visualisations. Le volet Format vous permet d’accéder à toutes les options de mise en forme disponibles sous l’onglet Visuel et sous l’onglet Général . Cette étape vous permet d’adapter l’apparence et les fonctionnalités du graphique à vos besoins spécifiques.
Explorer les graphiques en secteurs et en anneau
Les diagrammes circulaires et les graphiques en anneau de Power BI offrent plus qu’une vue statique des proportions. Ils sont conçus pour l’exploration interactive. Grâce à la fonctionnalité de forage, vous pouvez naviguer sans effort entre des résumés de haut niveau et des répartitions détaillées, en révélant des informations progressivement. Que vous analysiez les contributions des ventes par catégorie de produit ou comparez les parts de revenus entre les régions, l’exploration de vos données vous aide à repérer les modèles, à identifier les valeurs hors norme et à prendre des décisions éclairées.
Dans cette section, vous apprendrez à configurer un graphique à secteurs avec une hiérarchie de catégories et à utiliser les quatre actions de forage pour explorer vos données de manière interactive. Ce guide pas à pas vous accompagne à travers chaque option d'exploration et montre comment elle révèle des niveaux d'information plus approfondis dans votre graphique. Vous pouvez également utiliser ces mêmes étapes pour configurer un graphique en anneau avec une hiérarchie de catégories.
Pour activer la fonctionnalité de drill, préparez le graphique en secteurs avec une hiérarchie.
Avec le graphique à secteurs sélectionné sur votre canevas de rapport, accédez au volet Visualisations et recherchez le champ légende dans la section Construction du visuel. Ensuite, dans le volet Données , recherchez Store > DM (District Manager) et faites glisser le champ DM pour le placer sous le champ Chaîne dans le champ Légende .
Après avoir mis à jour le graphique en secteurs, vous pouvez voir quatre icônes d’extraction, situées soit au-dessus du coin supérieur gauche, soit sous le coin inférieur droit du visuel de graphique en secteurs, selon l’emplacement du visuel sur le canevas du rapport et l’espace disponible autour de celui-ci.
- Remonter (naviguer vers un niveau supérieur dans la hiérarchie)
- Cliquez pour activer l’exploration vers le bas (active le mode d’extraction)
- Accédez au niveau suivant de la hiérarchie (développe tous les points de données au niveau suivant)
- Développez d'un niveau tous les éléments dans la hiérarchie (affiche les données du niveau inférieur regroupées sous chaque catégorie de niveau supérieur)
Pour commencer, activez le mode Descendre en bas en sélectionnant l’icône de flèche vers le bas intitulée Click pour activer l’exploration vers le bas. Une fois sélectionné, un message s’affiche indiquant que le mode d’extraction est activé : cliquez sur un point de données pour l’extraction. Ce mode vous permet de sélectionner des tranches individuelles dans le visuel pour explorer des données plus détaillées.
L’exploration dans un point de données est effectuée en sélectionnant une tranche. Une fois sélectionné, le graphique est mis à jour pour afficher le niveau suivant dans la hiérarchie pour ce point de données spécifique. Par exemple, sélectionner Lindseys révèle ses gestionnaires de district.
Avant l’étape suivante, sélectionnez l’icône de flèche vers le haut pour revenir au niveau supérieur suivant dans la hiérarchie. À présent, utilisez Atteindre le niveau suivant dans la hiérarchie en sélectionnant l’icône à double flèche vers le bas pour étendre tous les points de données au niveau suivant de la hiérarchie. Cette action montre le niveau suivant (par exemple, tous les responsables de district) sans avoir à sélectionner chaque tranche individuellement.
Enfin, sélectionnez à nouveau l’icône de flèche vers le haut pour remonter jusqu’au niveau supérieur suivant dans la hiérarchie. Maintenant, pour utiliser Développer tous les niveaux inférieurs dans la hiérarchie, sélectionnez la quatrième icône pour développer les données de niveau inférieur suivantes regroupées sous chaque catégorie de niveau supérieur. Cette vue maintient le regroupement tout en affichant le niveau de détail suivant.
Déverrouillez des insights plus approfondis avec les fonctionnalités d’extraction dans les graphiques en secteurs de Power BI. En passant entre des vues récapitulatives et détaillées, les actions d’extraction transforment les visuels statiques en outils interactifs qui révèlent les tendances, mettent en évidence les anomalies et facilitent des décisions plus intelligentes. Que vous analysiez la répartition des ventes ou les métriques opérationnelles, l’utilisation de fonctionnalités de décomposition dans les graphiques en secteurs vous offre la possibilité d’explorer vos données avec clarté et précision.
Utiliser le filtrage croisé et la mise en surbrillance croisée
Power BI rend les diagrammes circulaires interactifs grâce au filtrage croisé et à la mise en évidence croisée. Ces fonctionnalités vous permettent de sélectionner une tranche dans un graphique en secteurs et de voir instantanément son effet sur d’autres visuels de la page de rapport. Cette interaction aide à révéler les relations, les tendances et les valeurs hors norme dans vos données.
- Le filtrage croisé filtre temporairement les visuels connectés pour afficher uniquement les données associées, ce qui facilite le focus sans appliquer de filtres permanents.
- La mise en surbrillance croisée met l’accent sur les données associées en grisant les valeurs sans correspondance, ce qui vous permet de comparer les contributions tout en gardant le contexte complet visible.
Ces outils transforment les graphiques en secteurs statiques en visuels d'exploration dynamiques, vous aidant à découvrir rapidement et intuitivement des aperçus. Dans cette section, vous allez apprendre à activer et à utiliser des fonctionnalités de filtrage croisé et de mise en surbrillance croisée dans Power BI.
À l’aide d’un graphique en secteurs et d’un histogramme en tant qu’exemples, ce guide vous guide tout au long de la façon dont les visuels répondent aux sélections utilisateur et comment configurer les paramètres d’interaction pour contrôler ce comportement. Vous pouvez également utiliser ces mêmes étapes avec un graphique en anneau.
Pour utiliser et comprendre la différence entre les fonctionnalités de filtrage croisé et de mise en surbrillance croisée, vous utilisez le visuel de graphique en secteurs pour déclencher des interactions avec d’autres visuels. Préparons-nous à ce guide pas à pas, activez les interactions et apprenons comment tout fonctionne.

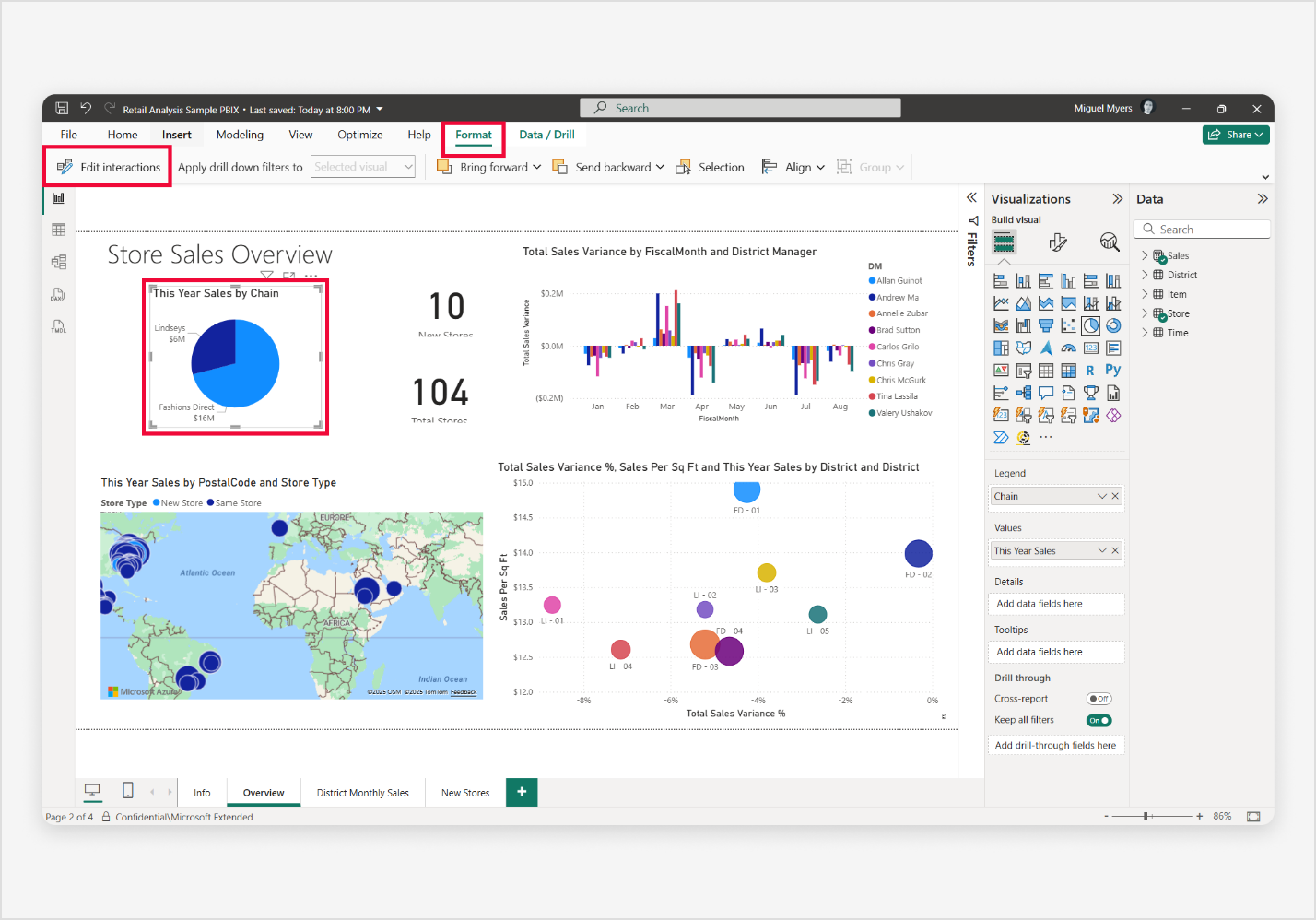

Commencez par sélectionner le diagramme en secteurs. Ensuite, dans la barre de menus Power BI, sélectionnez le ruban Format , puis activez les interactions. Les icônes d’interaction (Filtre, Surbrillance et Aucun) apparaissent sur votre visuel, ce qui vous permet de contrôler la façon dont chaque visuel répond aux sélections.
Une fois le diagramme circulaire sélectionné, sélectionnez l'icône Filtrer sur le visuel en colonnes pour vous assurer qu'il réponde uniquement à la tranche sélectionnée dans le diagramme circulaire.
À présent, sélectionnez une tranche dans le diagramme circulaire. Cette action filtre immédiatement tous les autres visuels, y compris le histogramme, pour afficher uniquement les données liées à cette tranche. Les tranches non sélectionnées restent visibles mais grisées, ce qui permet de voir facilement ce qui est inclus et exclu.
Essayez de cliquer sur différentes tranches pour observer comment les visuels sont mis à jour dynamiquement. Pour réinitialiser, désélectionnez la tranche ou sélectionnez un espace vide dans le graphique en secteurs avant de passer au mode d’interaction suivant.
Une fois le graphique en secteurs sélectionné, sélectionnez l’icône Surligner sur le visuel en colonnes pour activer la mise en surbrillance au lieu de filtrer. À présent, sélectionnez une tranche dans le graphique en secteurs : le histogramme met en surbrillance la partie pertinente dans chaque colonne tout en grisant le reste, plutôt que de masquer les données non liées. Cette approche vous aide à comparer les proportions sans perdre le contexte global.
Essayez de sélectionner différentes tranches pour voir comment les visuels sont mis à jour dynamiquement. Pour réinitialiser, désélectionnez la tranche ou sélectionnez un espace vide dans le graphique en secteurs avant de passer au mode d’interaction suivant.
Capture d’écran de Power BI montrant la mise en surbrillance croisée en action avec une tranche sélectionnée dans le diagramme circulaire mettant en surbrillance les parties du graphique en colonnes.
À présent, réessayez le filtrage croisé et la mise en surbrillance croisée, mais commencez par sélectionner le visuel de graphique en colonnes cette fois.
Avec le graphique en colonnes sélectionné, démontrez la fonctionnalité Filtre croisé en sélectionnant l'icône Filtrer sur le diagramme circulaire pour garantir qu'il affiche uniquement les données liées à la colonne sélectionnée dans le graphique en colonnes. Ensuite, sélectionnez une colonne dans le histogramme pour filtrer immédiatement tous les autres visuels, y compris le graphique en secteurs, montrant uniquement les données relatives à la colonne sélectionnée. Notez que la colonne non sélectionnée reste visible mais est grisée.
Lorsque vous êtes prêt, désélectionnez la colonne ou sélectionnez un espace vide dans le graphique en colonnes pour préparer le mode d’interaction suivant.
Une fois de plus, avec le visuel de histogramme sélectionné, illustrez la fonctionnalité de surbrillance croisée en sélectionnant l’icône Surbrillance dans le visuel de graphique en secteurs pour vous assurer qu’elle met en surbrillance les données relatives à la colonne sélectionnée dans le graphique en colonnes.
Ensuite, sélectionnez une colonne dans le histogramme pour mettre immédiatement en surbrillance les données du graphique en secteurs pour afficher les données relatives à la colonne sélectionnée, tandis que le graphique en secteurs reste visible, mais est grisé comme les colonnes non sélectionnées qui restent visibles mais sont également grisées.
En activant le filtrage croisé et la mise en surbrillance croisée, vous transformez un rapport statique en une expérience dynamique et interactive avec les outils d’exploration. Ces fonctionnalités vous aident à établir des connexions entre les visuels, à comparer des points de données et à approfondir l’histoire derrière les nombres, sans quitter la page ou appliquer des filtres permanents. Les utilisateurs peuvent découvrir des modèles, comparer les performances et prendre des décisions pilotées par les données avec clarté.
Considérations et limitations
En tant qu’utilisateur de Power BI, prendre en compte les considérations et les limitations des graphiques en secteurs et en anneau vous aide à créer des visualisations de données efficaces et visuellement attrayantes.
Comprendre les considérations et limitations vous permet de prendre des décisions éclairées et d’utiliser le plein potentiel des histogrammes Power BI. Qu’il s’agisse d’un novice ou d’un utilisateur expérimenté, cette section vise à améliorer votre expérience de création de graphique en vous tenant informé des informations pratiques et des conseils pour tous les problèmes connus.
Cette section fournit une liste mise à jour des considérations et limitations du graphique en secteurs et en anneau connus. Il vous aide à parcourir les nuances des graphiques en secteurs et en anneau dans Power BI Desktop et le service Power BI.
-
Nombre maximal de tranches :
- Bien qu'il n'y ait pas de limitations strictes, les performances et la lisibilité se dégradent avec un nombre excessif de séries. Limitez les graphiques en courbes à 3 à 6 tranches pour une clarté et une réactivité optimales.
-
Mise en forme conditionnelle :
- La mise en forme conditionnelle n’est pas officiellement prise en charge pour les diagrammes circulaires et en anneau. Toutefois, certains utilisateurs ont découvert une solution de contournement : en appliquant des règles de mise en forme conditionnelle à un graphique en colonnes, avant de le convertir en graphique en secteurs ou en anneau, les tranches conservent la mise en forme. Ce comportement n’est pas officiel et peut ne pas être cohérent dans tous les scénarios.
-
Considérations relatives au style :
- L’augmentation excessive de l’épaisseur de bordure de tranche peut compliquer la distinction entre les tranches individuelles, en particulier lorsque le contraste de couleur est faible. Utilisez des bordures judicieusement pour améliorer la séparation entre les tranches. Lorsqu’elles sont appliquées correctement, les bordures peuvent améliorer considérablement l’accessibilité et la clarté visuelle.
