Configurer des clusters invités dans SDN via VMM

Cet article explique comment configurer des clusters invités dans SDN à l’aide de System Center Virtual Machine Manager (VMM).

Avec l’introduction du contrôleur de réseau, les machines virtuelles connectées au réseau virtuel ne sont autorisées qu’à utiliser l’adresse IP affectée par le contrôleur de réseau (NC) pour la communication. NC ne prend pas en charge les adresses IP flottantes, qui sont essentielles au fonctionnement de technologies comme le cluster de basculement Microsoft.

Vous pouvez activer cette fonctionnalité en émulant la fonctionnalité IP flottante via l’équilibreur de charge logiciel (SLB) dans SDN.

VMM prend en charge le clustering invité dans SDN via une adresse IP virtuelle (VIP) d’équilibreur de charge interne (ILB). L’ilB utilise des ports de sonde, qui sont créés sur les machines virtuelles du cluster invité pour identifier le nœud actif. À tout moment, le port de sonde du nœud actif est le seul à répondre à l'ILB, et le trafic dirigé vers le VIP est acheminé vers le nœud actif.

Avant de commencer

Vérifiez la configuration requise suivante :

Le clustering des invités est géré par le SDN NC. Vérifiez que vous avez configuré SDN et déployé NC et SLB.

Configurer des clusters invités

Pour configurer des clusters invités, procédez comme suit :

  1. Créez un cluster pour vos machines virtuelles à l’aide des informations fournies dans cet article.

    Remarque

    Le cluster doit avoir un paramètre ProbePort défini sur un port de votre choix. Ce port est requis lors de la configuration du modèle VIP dans l'étape suivante. Notez l’adresse IP réservée que vous utilisez pour ce cluster. Cette adresse IP sera nécessaire plus tard lors de la création d'un VIP à l'aide du modèle VIP.

  2. Créez un modèle VIP. Dans la console VMM >Fabric>Networking>Modèles VIP, cliquez avec le bouton droit, sélectionnez Ajouter un modèle VIP, puis procédez comme suit :

    • Dans Type, sous Spécifier un type de modèle, sélectionnez Spécifique. Sélectionnez Microsoft dans la liste déroulante Fabricant et Contrôleur de réseau Microsoft dans la liste déroulante Modèle.

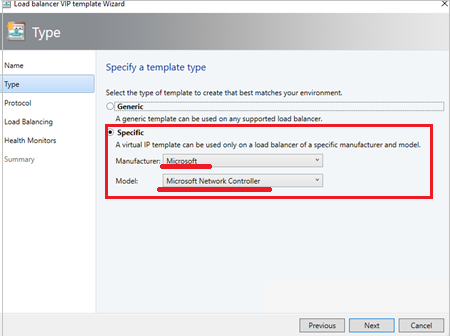

    • Cliquez sur Suivant. Capture d’écran du contrôleur de réseau.

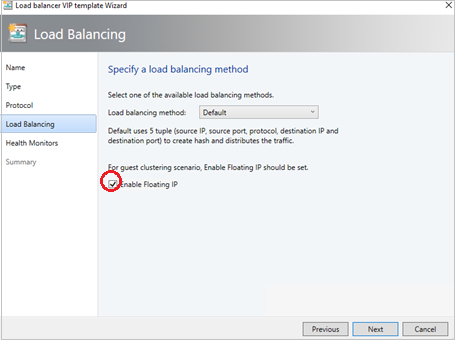

    • Dans l'équilibrage de charge, cochez la case Activer l'adresse IP flottante. Capture d’écran de l’adresse IP flottante.

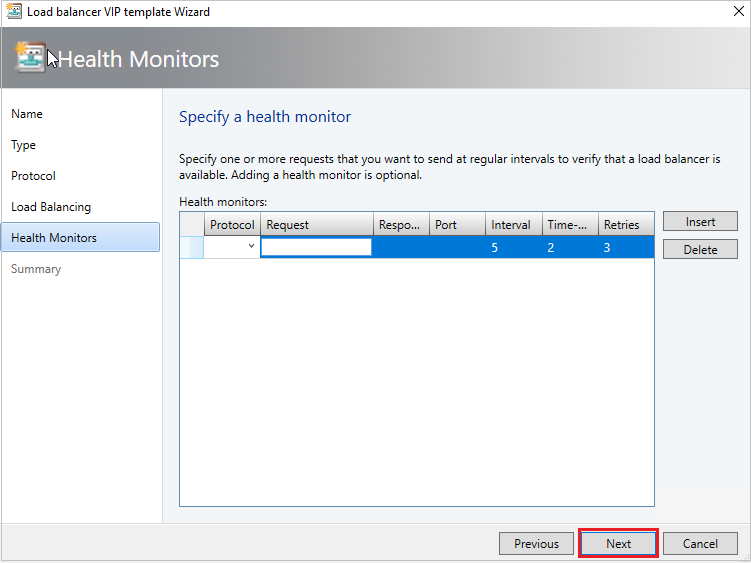

    • Dans Health Monitor, ajoutez la sonde qui serait utilisée sur les machines virtuelles du cluster invité. Ici, vous devez ajouter le même port que celui configuré lors du clustering des hôtes à l’étape précédente. Capture d’écran du moniteur de santé.

  3. À l’aide de PowerShell, créez un VIP en utilisant le modèle VIP.

    Remarque

    Comme indiqué au début de cet article, une adresse IP virtuelle d’équilibreur de charge interne est implémentée pour prendre en charge le clustering de machines virtuelles invitées. Le script PowerShell pour la création d'une VIP (adresse IP virtuelle) à partir du modèle de VIP pour l'équilibrage du trafic réseau interne est fourni ci-dessous.

    Utilisez le script d'exemple ici pour créer une VIP et réaliser l'équilibrage de charge du réseau interne. Modifiez les paramètres selon les besoins, en fonction des détails suivants :

    • LBServiceName : nom du service contrôleur de réseau.
    • VipMemberNames : noms des machines virtuelles du cluster.
    • VipNetworkName : nom du réseau client.
    • VipAddress : adresse IP réservée du réseau client, qui a été utilisée à l’étape 2 comme adresse IP pour le cluster de machines virtuelles.
    • VipTemplateName : Nom du modèle VIP créé à l'étape 3 telle que décrite ci-dessus.
    • VipName : tout nom amical par lequel vous souhaitez désigner le VIP.
