S’applique à : Azure Local 2311.2 et versions ultérieures ; Windows Server 2022, Windows Server 2019, Windows Server 2016
Cet article explique comment utiliser Windows Admin Center pour affecter une adresse IP publique SDN (Software Defined Networking) à une machine virtuelle dans Azure Local. En affectant une adresse IP publique à une machine virtuelle, vous pouvez permettre à la machine virtuelle de communiquer avec des réseaux externes, ce qui améliore ses fonctionnalités et étend sa connectivité.
À propos de l’attribution d’une adresse IP publique à une machine virtuelle
L’attribution d’une adresse IP publique à une machine virtuelle offre les avantages clés suivants :
- Accessibilité améliorée en dehors de l’instance locale Azure. L’attribution d’une adresse IP publique à une machine virtuelle permet l’accessibilité entrante et sortante directe à partir de la carte réseau de la machine virtuelle.
- Éliminez la traduction d’adresses réseau (NAT). Avec une adresse IP publique, la machine virtuelle peut communiquer directement avec des réseaux externes sans avoir besoin de nat.
- Activez l’accès ICMP (Internet Control Message Protocol). En affectant une adresse IP publique à une machine virtuelle, vous pouvez activer l’utilisation d’ICMP.
- Test et validation. L’attribution d’une adresse IP publique à une machine virtuelle vous permet de vérifier que votre déploiement SDN fonctionne correctement avec le protocole de routage, tel que le protocole BGP (Border Gateway Protocol).
Prenez quelques minutes pour regarder la vidéo sur l’affectation d’une adresse IP publique à une machine virtuelle dans Azure Local.
Prérequis
Avant de commencer à affecter une adresse IP publique à une machine virtuelle, vérifiez que les conditions préalables suivantes sont en place :
Instance locale Azure existante.
Windows Admin Center installé sur un ordinateur de gestion et inscrit auprès d’Azure.
Mise en réseau définie par logiciel (SDN) déployée dans Azure Local.
Adresse IP publique que vous pouvez affecter à votre machine virtuelle.
Affecter une adresse IP publique à une machine virtuelle
Procédez comme suit pour affecter une adresse IP publique à une machine virtuelle :
Dans Windows Admin Center, sous Outils, faites défiler la liste pour sélectionner Machines virtuelles.
L’onglet Inventaire à droite répertorie toutes les machines virtuelles disponibles sur le nœud actuel ou le système. Sélectionnez la machine virtuelle spécifique à laquelle vous souhaitez affecter une adresse IP publique, puis sélectionnez Paramètres.

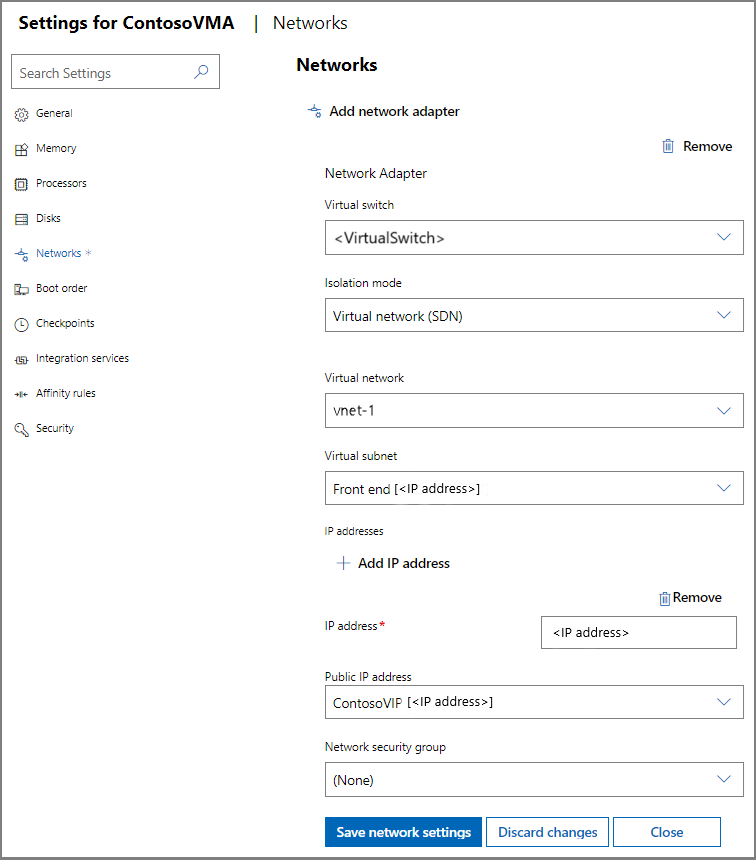

Sous Paramètres, sélectionnez Réseaux pour gérer les paramètres de carte réseau, notamment l’ajout, la suppression ou la modification.
Si la machine virtuelle dispose déjà d’une carte réseau et d’une adresse IP, vous pouvez passer à l’étape suivante. Sinon, procédez comme suit pour ajouter une carte réseau et une adresse IP :
- Sélectionnez Ajouter un adaptateur réseau.
- Sélectionnez le commutateur virtuel approprié dans la liste déroulante.
- Sélectionnez le mode d’isolation, le réseau et le sous-réseau appropriés.
- Sélectionnez Ajouter une adresse IP et entrez une adresse IP dans le champ d’adresse IP.
Dans la liste déroulante d’adresses IP publiques, sélectionnez votre adresse IP publique préconfigurée.
Sélectionnez Enregistrer les paramètres réseau pour appliquer la nouvelle configuration.
Vérifier l’adresse IP publique affectée à une machine virtuelle
Après avoir affecté une adresse IP publique à une machine virtuelle, l’adresse IP ne s’affiche pas lorsque vous exécutez Ipconfig la machine virtuelle.
Au lieu de cela, procédez comme suit pour vérifier la configuration de l’adresse IP publique :
- Dans Windows Admin Center, sous Outils, faites défiler la liste pour sélectionner Machines virtuelles.
- Sous l’onglet Inventaire , sélectionnez la machine virtuelle à laquelle vous avez affecté une adresse IP publique, puis sélectionnez Paramètres.
- Sous Paramètres, sélectionnez Réseaux.
- Recherchez l’adaptateur réseau auquel vous avez affecté l’adresse IP publique. L’adresse IP publique affectée doit maintenant être affichée pour cette carte réseau spécifique.
Résolution des problèmes
Si vous rencontrez des problèmes lors de l’attribution de l’adresse IP publique, vérifiez ce qui suit :
Vérifiez que l’adresse IP publique n’est pas utilisée par un autre appareil de votre réseau.
Vérifiez que le commutateur virtuel que vous avez sélectionné pendant la configuration de la carte réseau est correctement configuré.
Vérifiez que vous disposez des autorisations nécessaires pour apporter des modifications dans Azure Local et Windows Admin Center.
Vérifiez votre configuration SDN. S’il existe des problèmes avec votre SDN, ils peuvent vous empêcher d’attribuer une adresse IP publique.
