Attachement d’un GPU à une machine virtuelle Linux Ubuntu sur Azure Local

S’applique à : Azure Local 2311.2 et versions ultérieures

Remarque

  • La méthode recommandée pour créer et gérer des machines virtuelles sur Azure Local utilise le plan de contrôle Azure Arc . Toutefois, étant donné que les fonctionnalités décrites dans cet article ne sont pas encore fournies par Azure Arc, vous pouvez utiliser Windows Admin Center ou PowerShell comme décrit dans cet article. Les machines virtuelles créées de cette façon ne sont pas activées par Azure Arc, ont une facilité de gestion limitée à partir du plan de contrôle Azure Arc, et moins d’avantages hybrides Azure, y compris l’utilisation d’Azure Update Manager sans frais supplémentaires.

  • Pour plus d’informations, consultez Comparer les capacités de gestion des machines virtuelles sur Azure Local et Opérations prises en charge pour les machines virtuelles locales Azure.

Cette rubrique fournit des instructions pas à pas sur l’installation et la configuration d’une unité de traitement graphique NVIDIA (GPU) dans Azure Local à l’aide de la technologie DDA (Discrete Device Assignment) pour une machine virtuelle Ubuntu. Vous devez disposer d’une instance locale Azure déjà déployée et de machines virtuelles installées.

Installer le GPU et le démonter dans PowerShell

  1. Installez physiquement les GPU NVIDIA sur l’ordinateur approprié en suivant les instructions OEM et les recommandations du BIOS.

  2. Allumez chaque machine.

  3. Connectez-vous à l’aide d’un compte avec des privilèges d’administration sur l’ordinateur avec le GPU NVIDIA installé.

  4. Ouvrez le Gestionnaire d’appareils et accédez à la section Autres appareils. Vous devez voir dans la liste l’appareil « 3D Video Controller ».

  5. Cliquez avec le bouton droit sur « 3D Video Controller » pour afficher la page Propriétés. Cliquez sur Details. Dans la liste déroulante sous Propriété, sélectionnez « Chemins d’accès des emplacements ».

  6. Notez la valeur avec la chaîne PCIRoot, comme indiqué dans la capture d’écran. Cliquez avec le bouton droit sur Valeur, copiez la valeur et enregistrez-la.

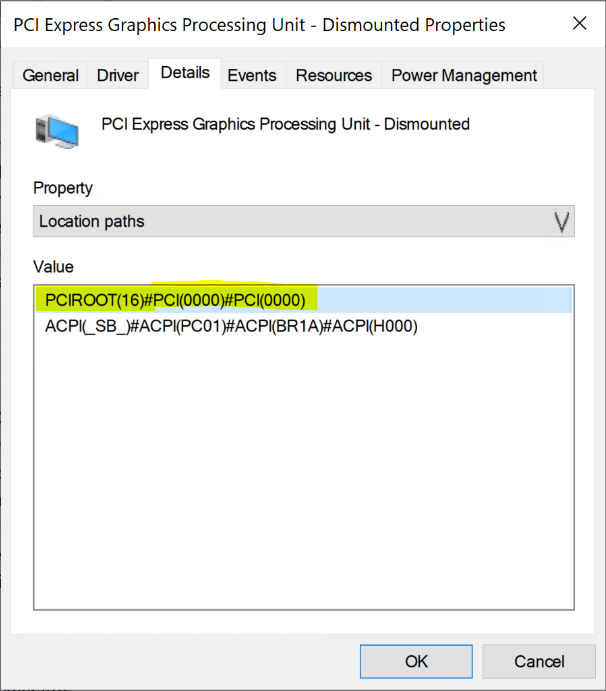

    Capture d’écran du chemin d’accès à l’emplacement.

  7. Ouvrez Windows PowerShell avec des privilèges élevés et exécutez la cmdlet Dismount-VMHostAssignableDevice pour démonter l’appareil GPU utilisant DDA en vue l’attribution à la machine virtuelle. Remplacez la valeur LocationPath par la valeur de votre appareil obtenue à l’étape 6.

    Dismount-VMHostAssignableDevice -LocationPath "PCIROOT(16)#PCI(0000)#PCI(0000)" -force

  8. Dans le Gestionnaire d’appareils, vérifiez que l’appareil apparaît comme démonté dans la liste des appareils système.

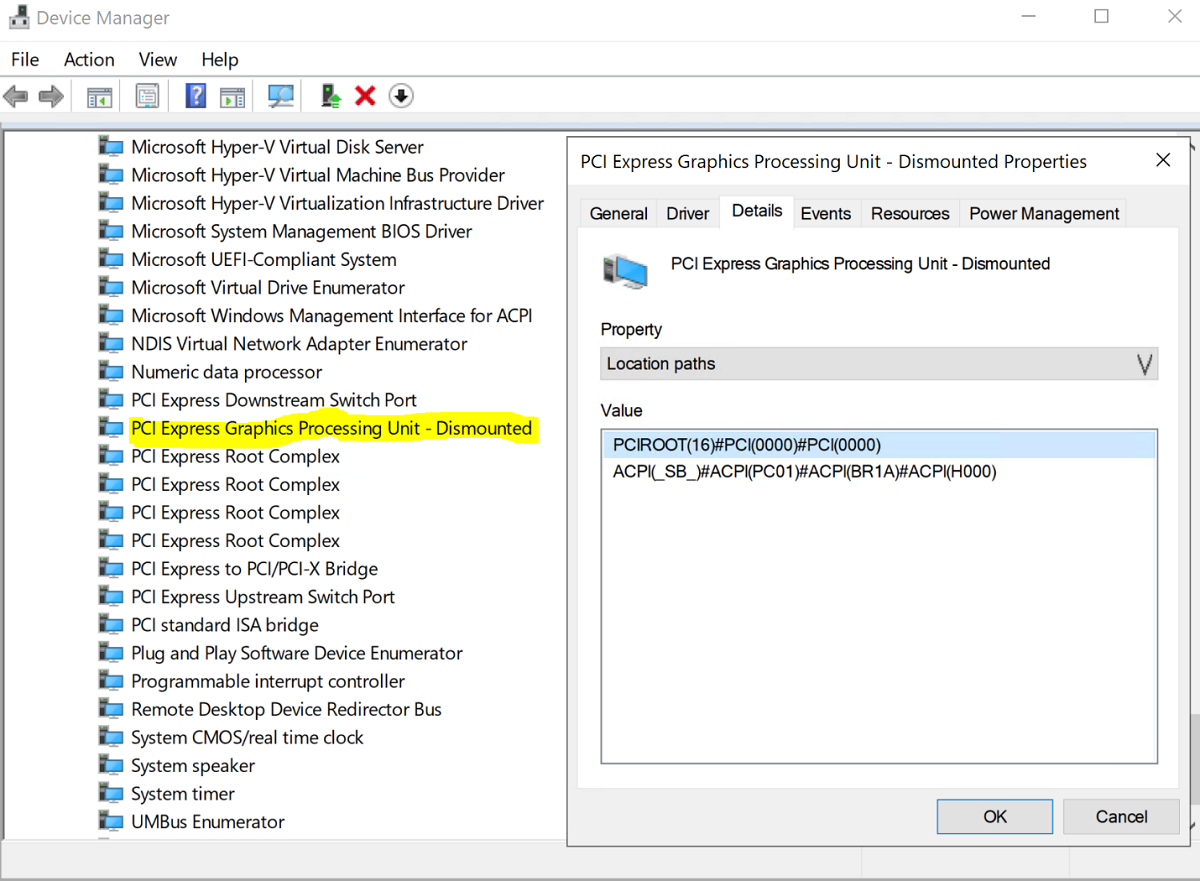

    Capture d’écran de l’appareil démonté.

Créer et configurer une machine virtuelle Ubuntu

  1. Téléchargez le fichier ISO de la version 18.04.02 du bureau Ubuntu.

  2. Ouvrez le Gestionnaire Hyper-V sur l’ordinateur de votre instance locale Azure avec le GPU installé.

    Remarque

    DDA ne prend pas en charge le basculement. Il s’agit d’une limitation de machine virtuelle avec DDA. Nous vous recommandons donc d’utiliser le Gestionnaire Hyper-V pour déployer la machine virtuelle sur la machine au lieu du Gestionnaire du cluster de basculement. L’utilisation du Gestionnaire du cluster de basculement avec DDA échoue avec un message d’erreur indiquant que la machine virtuelle possède un appareil qui ne prend pas en charge la haute disponibilité.

  3. À l’aide de l’ISO Ubuntu téléchargé à l’étape 1, créez une machine virtuelle à l’aide de l’Assistant Nouvelle machine virtuelle dans Hyper-V Manager pour créer une machine virtuelle Ubuntu Generation 1 avec 2 Go de mémoire et une carte réseau attachée.

  4. Dans PowerShell, affectez l’appareil GPU démonté à la machine virtuelle à l’aide des applets de commande, en remplaçant la valeur LocationPath par la valeur de votre appareil.

    # Confirm that there are no DDA devices assigned to the VM
Get-VMAssignableDevice -VMName Ubuntu

# Assign the GPU to the VM
Add-VMAssignableDevice -LocationPath "PCIROOT(16)#PCI(0000)#PCI(0000)" -VMName Ubuntu

# Confirm that the GPU is assigned to the VM
Get-VMAssignableDevice -VMName Ubuntu

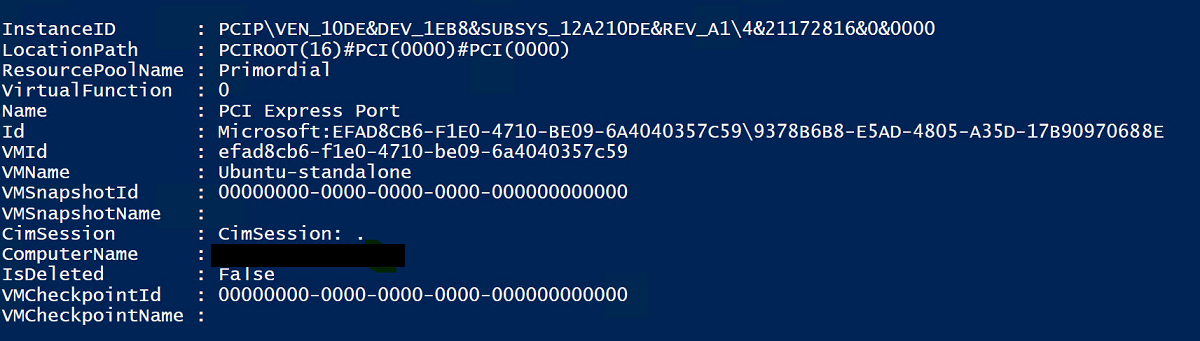

    Voici une sortie de l’affectation réussie du GPU à la machine virtuelle :

    Assigner une capture d’écran du GPU.

    Configurez les autres valeurs suivantes dans la documentation GPU ici :

     # Enable Write-Combining on the CPU
 Set-VM -GuestControlledCacheTypes $true -VMName VMName

 # Configure the 32 bit MMIO space
 Set-VM -LowMemoryMappedIoSpace 3Gb -VMName VMName

 # Configure greater than 32 bit MMIO space
 Set-VM -HighMemoryMappedIoSpace 33280Mb -VMName VMName

    Remarque

    La valeur 33280Mb doit suffire pour la plupart des GPU, mais doit être remplacée par une valeur supérieure à votre mémoire GPU.

  5. À l’aide du Gestionnaire Hyper-V, connectez-vous à la machine virtuelle et démarrez l’installation du système d’exploitation Ubuntu. Choisissez les valeurs par défaut pour installer le système d’exploitation Ubuntu sur la machine virtuelle.

  6. Une fois l’installation terminée, utilisez Hyper-V Manager pour arrêter la machine virtuelle et configurer l’action d’arrêt automatique de la machine virtuelle pour arrêter le système d’exploitation invité comme dans la capture d’écran :

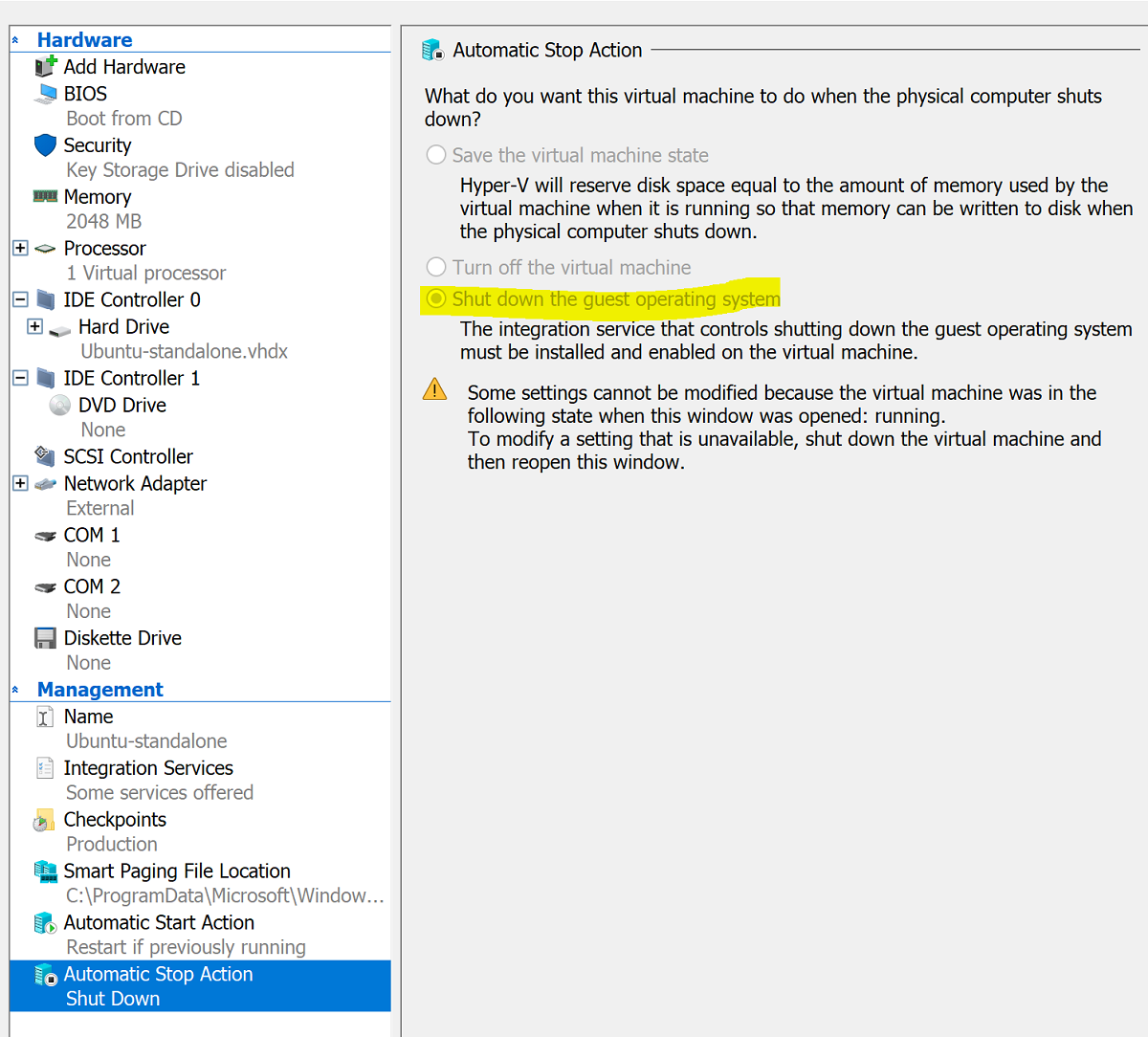

    Capture d’écran de l’arrêt du système d’exploitation invité.

  7. Connectez-vous à Ubuntu et ouvrez le terminal pour installer SSH :

     $ sudo apt install openssh-server

  8. Recherchez l’adresse TCP/IP pour l’installation d’Ubuntu à l’aide de la commande ifconfig et copiez l’adresse IP de l’interface eth0.

  9. Utilisez un client SSH comme OpenSSH (ssh.exe installé avec Windows 10 par défaut) ou Putty pour vous connecter à la machine virtuelle Ubuntu pour une configuration plus poussée.

  10. Quand vous êtes connecté au client SSH, exécutez la commande lspci et vérifiez que le GPU NVIDIA est listé comme « 3D controller ».

    Importante

    Si le GPU NVIDIA n’est pas considéré comme « contrôleur 3D », ne poursuivez pas. Assurez-vous de suivre les étapes ci-dessus avant de continuer.

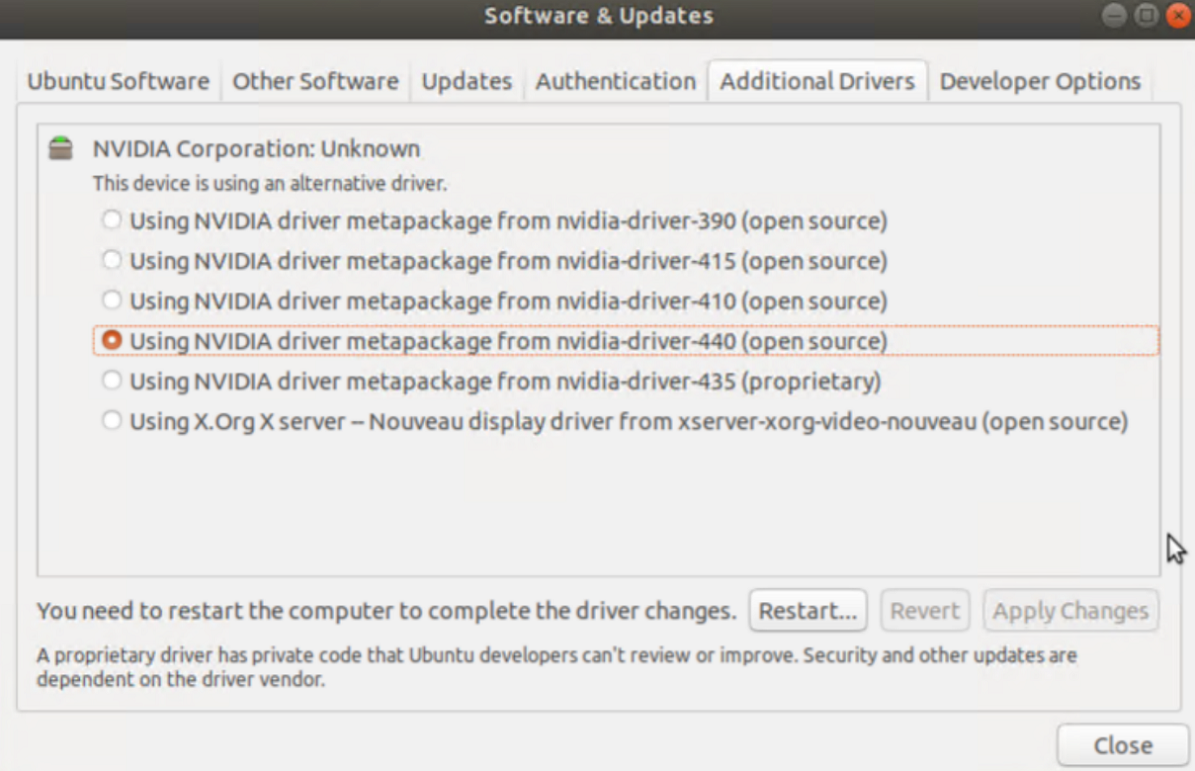

  11. Dans la machine virtuelle, recherchez et ouvrez Software & Updates. Accédez à Additional Drivers, puis choisissez les pilotes GPU NVIDIA listés les plus récents. Terminez l’installation du pilote en cliquant sur le bouton Apply Changes.

    Capture d’écran - Installation du pilote.

  12. Redémarrez la machine virtuelle Ubuntu après l’installation du pilote. Après le démarrage de la machine virtuelle, connectez-vous par le biais du client SSH et exécutez la commande nvidia-smi pour vérifier que l’installation du pilote GPU NVIDIA s’est correctement déroulée. La sortie doit être similaire à la capture d’écran :

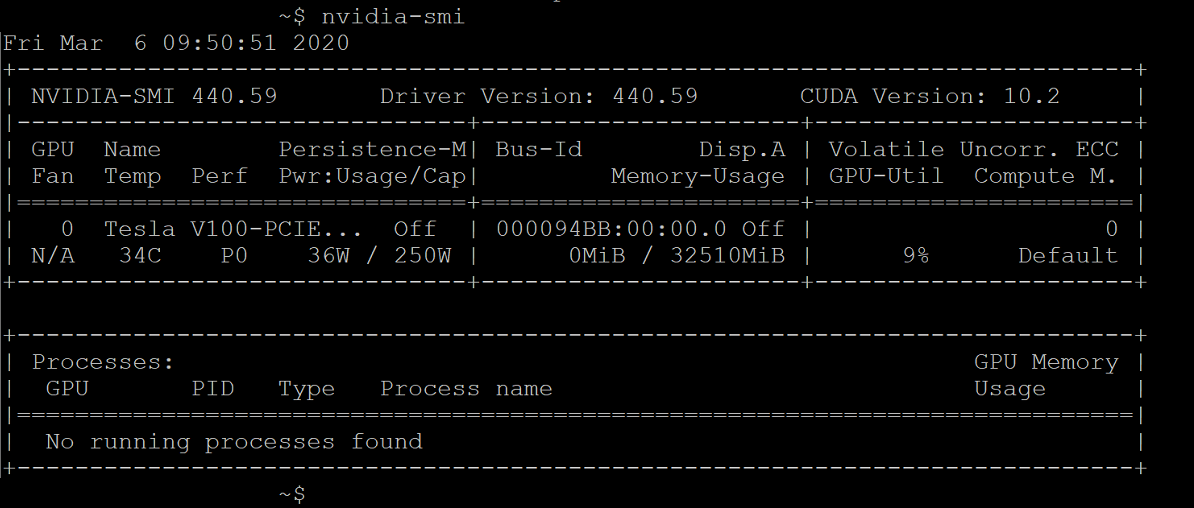

    Capture d’écran montrant la sortie de la commande nvidia-smi.

  13. À l’aide du client SSH, configurez le référentiel et installez le moteur Docker CE :

    $ sudo apt-get update
$ sudo apt-get install \
apt-transport-https \
ca-certificates \
curl \
gnupg-agent \
software-properties-common

    Ajoutez la clé de GPG officielle de Docker :

    $ curl -fsSL https://download.docker.com/linux/ubuntu/gpg | sudo apt-key add -

    Vérifiez que vous avez maintenant la clé avec l’empreinte digitale 9DC8 5822 9FC7 DD38 854A E2D8 8D81 803C 0EBF CD88 en recherchant les huit derniers caractères de l’empreinte digitale :

    $ sudo apt-key fingerprint 0EBFCD88

    La sortie doit ressembler à ceci :

    pub   rsa4096 2017-02-22 [SCEA]
9DC8 5822 9FC7 DD38 854A  E2D8 8D81 803C 0EBF CD88
uid           [ unknown] Docker Release (CE deb) <docker@docker.com>
sub   rsa4096 2017-02-22 [S]

    Configurez le référentiel stable pour l’architecture Ubuntu AMD64 :

    $ sudo add-apt-repository \
"deb [arch=amd64] https://download.docker.com/linux/ubuntu \
$(lsb_release -cs) \
stable"

    Mettez à jour les packages et installez Docker CE :

    $ sudo apt-get update
$ sudo apt-get install docker-ce docker-ce-cli containerd.io

    Vérifiez l’installation de Docker CE :

    $ sudo docker run hello-world

Configurer Azure IoT Edge

Pour vous préparer à effectuer cette configuration, consultez les questions fréquentes (FAQ) du dépôt GitHub NVIDIA-Deepstream-Azure-IoT-Edge-on-a-NVIDIA-Jetson-Nano, qui explique la nécessité d’installer Docker plutôt que Moby. Après examen, passez aux étapes suivantes.

Installer NVIDIA Docker

  1. À partir du client SSH, ajoutez les référentiels de package :

    curl -s -L https://nvidia.github.io/nvidia-docker/gpgkey | \
sudo apt-key add -
distribution=$(. /etc/os-release;echo $ID$VERSION_ID)

curl -s -L https://nvidia.github.io/nvidia-docker/$distribution/nvidia-docker.list | \
sudo tee /etc/apt/sources.list.d/nvidia-docker.list

sudo apt-get update

  2. Installez nvidia-docker2 et rechargez la configuration du démon Docker :

    sudo apt-get install -y nvidia-docker2
sudo pkill -SIGHUP dockerd

  3. Redémarrez la machine virtuelle :

    sudo /sbin/shutdown -r now

  4. Au redémarrage, vérifiez que l’installation de NVIDIA Docker a réussi :

    sudo docker run --runtime=nvidia --rm nvidia/cuda:9.0-base nvidia-smi

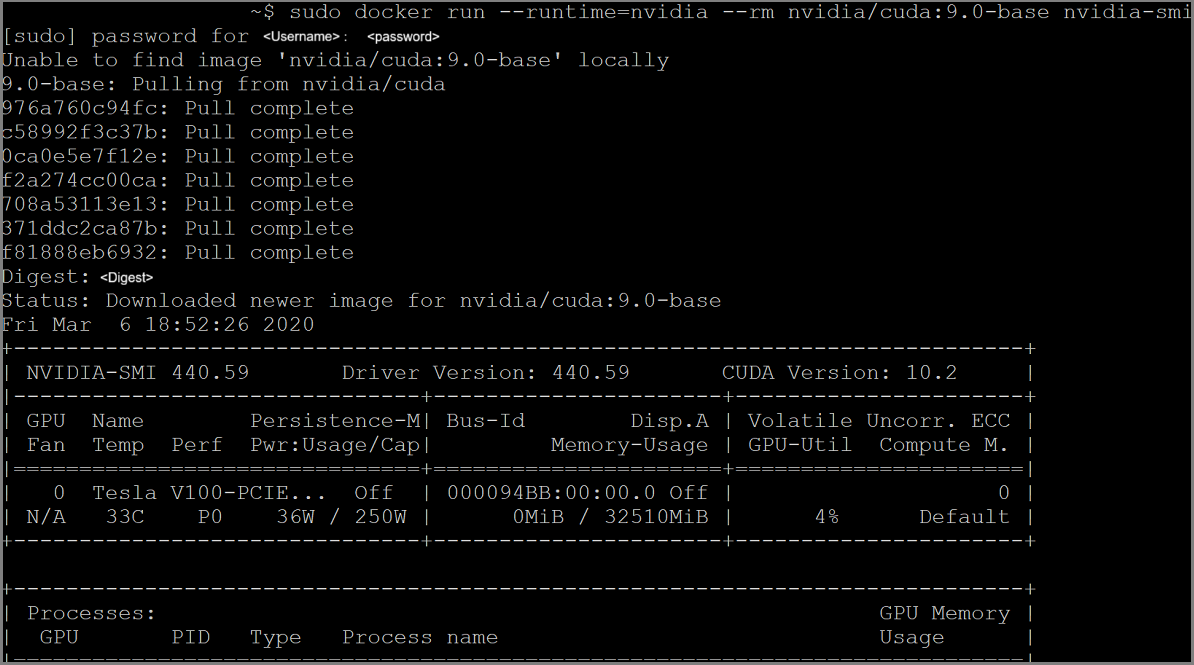

    Voici une sortie d’une installation réussie :

    Capture d’écran de l’installation de Docker réussie.

  5. Installez Azure IoT Edge en suivant les instructions fournies ici et en ignorant l’installation du runtime :

    curl https://packages.microsoft.com/config/ubuntu/18.04/multiarch/prod.list > ./microsoft-prod.list

sudo cp ./microsoft-prod.list /etc/apt/sources.list.d/

curl https://packages.microsoft.com/keys/microsoft.asc | gpg --dearmor > microsoft.gpg
sudo cp ./microsoft.gpg /etc/apt/trusted.gpg.d/
sudo apt-get update

sudo apt-get install iotedge

    Remarque

    Après avoir installé Azure IoT Edge, vérifiez que le fichier config.yaml est présent sur la machine virtuelle Ubuntu sous /etc/iotedge/config.yaml.

  6. Créez une identité d’appareil IoT Edge dans le portail Azure en suivant les conseils fournis ici. Ensuite, copiez la chaîne de connexion du périphérique pour l’IoT Edge nouvellement créé.

  7. À l’aide du client SSH, mettez à jour la chaîne de connexion d’appareil dans config.yaml sur la machine virtuelle Ubuntu :

    sudo nano /etc/iotedge/config.yaml

    Recherchez les configurations de provisionnement du fichier et supprimez les commentaires de la section « Manual provisioning configuration ». Mettez à jour la valeur de device_connection_string avec la chaîne de connexion à partir de votre appareil IoT Edge. Vérifiez que toutes les autres sections « provisioning » sont commentées. Vérifiez également que la ligne provisioning: n’est pas précédée d’un espace blanc et que les éléments imbriqués sont mis en retrait de deux espaces :

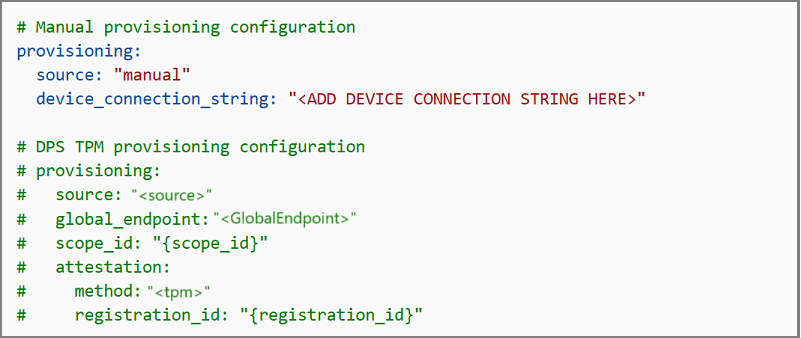

    Capture d’écran de configuration de l’approvisionnement manuel.

    Pour coller le contenu du Presse-papiers dans Nano, cliquez sur le bouton droit en maintenant la touche Maj enfoncée ou appuyez sur Maj+Inser. Enregistrez le fichier et fermez-le (Ctrl + X, Y, Entrée).

  8. À l’aide du client SSH, redémarrez le démon IoT Edge :

    sudo systemctl restart iotedge

    Vérifiez l’installation et vérifiez l’état du démon IoT Edge :

    systemctl status iotedge

journalctl -u iotedge --no-pager --no-full

  9. À l’aide du client SSH, créez la structure de répertoires suivante sur la machine virtuelle Ubuntu :

    cd /var
sudo mkdir deepstream
mkdir ./deepstream/custom_configs
cd /var/deepstream
sudo mkdir custom_streams
sudo chmod -R 777 /var/deepstream
cd ./custom_streams

  10. Assurez-vous que votre répertoire de travail est /var/deepstream/custom_streams et téléchargez le fichier de vidéos de démonstration en exécutant la commande suivante dans le client SSH :

    wget -O cars-streams.tar.gz --no-check-certificate https://onedrive.live.com/download?cid=0C0A4A69A0CDCB4C&resid=0C0A4A69A0CDCB4C%21588371&authkey=AAavgrxG95v9gu0

    Décompressez les fichiers vidéo :

    tar -xzvf cars-streams.tar.gz

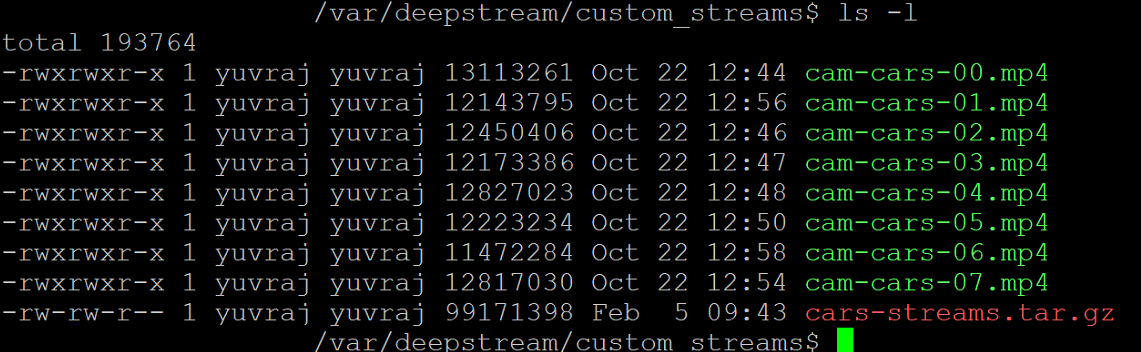

    Le contenu du répertoire /var/deepstream/custom_streams doit être similaire à la capture d’écran :

    Capture d’écran des flux personnalisés.

  11. Créez un fichier nommé test5_config_file_src_infer_azure_iotedge_edited.txt dans le répertoire /var/deepstream/custom_configs. À l’aide d’un éditeur de texte, ouvrez le fichier et collez le code suivant, puis enregistrez et fermez le fichier.

    # Copyright (c) 2018 NVIDIA Corporation.  All rights reserved.
#
# NVIDIA Corporation and its licensors retain all intellectual property
# and proprietary rights in and to this software, related documentation
# and any modifications thereto.  Any use, reproduction, disclosure or
# distribution of this software and related documentation without an express
# license agreement from NVIDIA Corporation is strictly prohibited.

[application]
enable-perf-measurement=1
perf-measurement-interval-sec=5
#gie-kitti-output-dir=streamscl

[tiled-display]
enable=1
rows=2
columns=2
width=1280
height=720
gpu-id=0
#(0): nvbuf-mem-default - Default memory allocated, specific to particular platform
#(1): nvbuf-mem-cuda-pinned - Allocate Pinned/Host cuda memory, applicable for Tesla
#(2): nvbuf-mem-cuda-device - Allocate Device cuda memory, applicable for Tesla
#(3): nvbuf-mem-cuda-unified - Allocate Unified cuda memory, applicable for Tesla
#(4): nvbuf-mem-surface-array - Allocate Surface Array memory, applicable for Jetson
nvbuf-memory-type=0

[source0]
enable=1
#Type - 1=CameraV4L2 2=URI 3=MultiURI
type=3
uri=file://../../../../../samples/streams/sample_1080p_h264.mp4
num-sources=2
gpu-id=0
nvbuf-memory-type=0

[source1]
enable=1
#Type - 1=CameraV4L2 2=URI 3=MultiURI
type=3
uri=file://../../../../../samples/streams/sample_1080p_h264.mp4
num-sources=2
gpu-id=0
nvbuf-memory-type=0

[sink0]
enable=0

[sink3]
enable=1
#Type - 1=FakeSink 2=EglSink 3=File 4=RTSPStreaming
type=4
#1=h264 2=h265
codec=1
sync=0
bitrate=4000000
# set properties in case of RTSPStreaming
rtsp-port=8554
udp-port=5400

[sink1]
enable=1
#Type - 1=FakeSink 2=EglSink 3=File 4=UDPSink 5=nvoverlaysink 6=MsgConvBroker
type=6
msg-conv-config=../configs/dstest5_msgconv_sample_config.txt
#(0): PAYLOAD_DEEPSTREAM - Deepstream schema payload
#(1): PAYLOAD_DEEPSTREAM_MINIMAL - Deepstream schema payload minimal
#(256): PAYLOAD_RESERVED - Reserved type
#(257): PAYLOAD_CUSTOM   - Custom schema payload
msg-conv-payload-type=1
msg-broker-proto-lib=/opt/nvidia/deepstream/deepstream-4.0/lib/libnvds_azure_edge_proto.so
topic=mytopic
#Optional:
#msg-broker-config=../../../../libs/azure_protocol_adaptor/module_client/cfg_azure.txt

[sink2]
enable=0
type=3
#1=mp4 2=mkv
container=1
#1=h264 2=h265 3=mpeg4
## only SW mpeg4 is supported right now.
codec=3
sync=1
bitrate=2000000
output-file=out.mp4
source-id=0

[osd]
enable=1
gpu-id=0
border-width=1
text-size=15
text-color=1;1;1;1;
text-bg-color=0.3;0.3;0.3;1
font=Arial
show-clock=0
clock-x-offset=800
clock-y-offset=820
clock-text-size=12
clock-color=1;0;0;0
nvbuf-memory-type=0

[streammux]
gpu-id=0
##Boolean property to inform muxer that sources are live
live-source=0
batch-size=4
##time out in usec, to wait after the first buffer is available
##to push the batch even if the complete batch isn't formed
batched-push-timeout=40000
## Set muxer output width and height
width=1920
height=1080
##Enable to maintain aspect ratio wrt source, and allow black borders, works
##along with width, height properties
enable-padding=0
nvbuf-memory-type=0

[primary-gie]
enable=1
gpu-id=0
batch-size=4
## 0=FP32, 1=INT8, 2=FP16 mode
bbox-border-color0=1;0;0;1
bbox-border-color1=0;1;1;1
bbox-border-color2=0;1;1;1
bbox-border-color3=0;1;0;1
nvbuf-memory-type=0
interval=0
gie-unique-id=1
model-engine-file=../../../../../samples/models/Primary_Detector/resnet10.caffemodel_b4_int8.engine
labelfile-path=../../../../../samples/models/Primary_Detector/labels.txt
config-file=../../../../../samples/configs/deepstream-app/config_infer_primary.txt
#infer-raw-output-dir=../../../../../samples/primary_detector_raw_output/

[tracker]
enable=1
tracker-width=600
tracker-height=300
ll-lib-file=/opt/nvidia/deepstream/deepstream-4.0/lib/libnvds_mot_klt.so
#ll-config-file required for DCF/IOU only
#ll-config-file=tracker_config.yml
#ll-config-file=iou_config.txt
gpu-id=0
#enable-batch-process applicable to DCF only
enable-batch-process=0

[tests]
file-loop=1

  12. Accédez au portail Azure. Sélectionnez IoT Hub provisionné, cliquez sur Gestion automatique des appareils, puis cliquez sur IoT Edge :

    Capture d’écran de Gestion des appareils automatique.

  13. Dans le volet de droite, sélectionnez l’identité de l’appareil dont la chaîne de connexion d’appareil a été utilisée. Cliquez sur Définir des modules :

    Capture d’écran - Définir des modules.

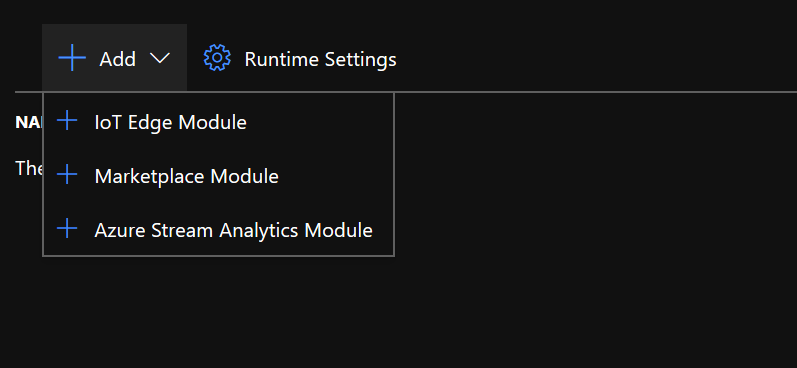

  14. Sous Modules IoT Edge, cliquez et choisissez le module IoT Edge :

    Capture d’écran du module IoT Edge.

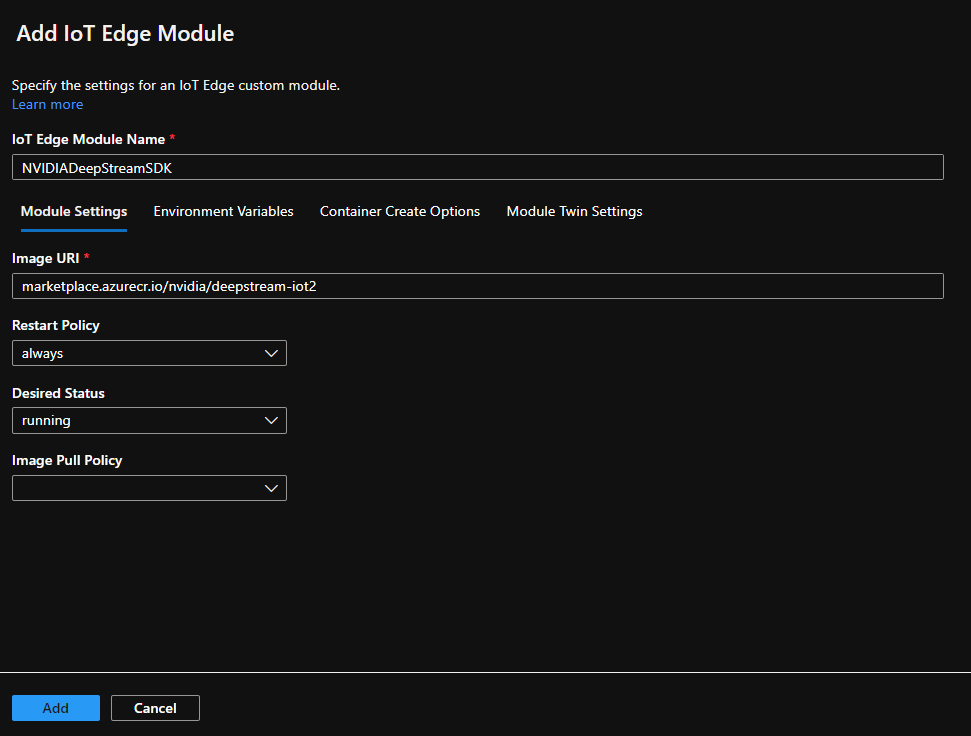

  15. Dans le volet Ajouter un module IoT Edge, sélectionnez l’onglet Paramètres du module, puis entrez ou sélectionnez les valeurs suivantes :

    • Nom du module IoT Edge : NVIDIADeepStreamSDK

    • URI de l’image : marketplace.azurecr.io/nvidia/deepstream-iot2

    • Stratégie de redémarrage : toujours

    • État souhaité : en cours d’exécution

    • Stratégie de tirage d’image : vide

    Sélectionnez Ajouter.

    Capture d’écran du Kit de développement logiciel (SDK) DeepStream.

  16. Vérifiez que le module NvidiaDeepStreamSDK est listé sous Modules IoT Edge :

    Capture d’écran des modules IoT Edge.

  17. Cliquez sur le module « NVIDIADeepStreamSDK » et choisissez « Options de création de conteneur ». La configuration par défaut est illustrée ici :

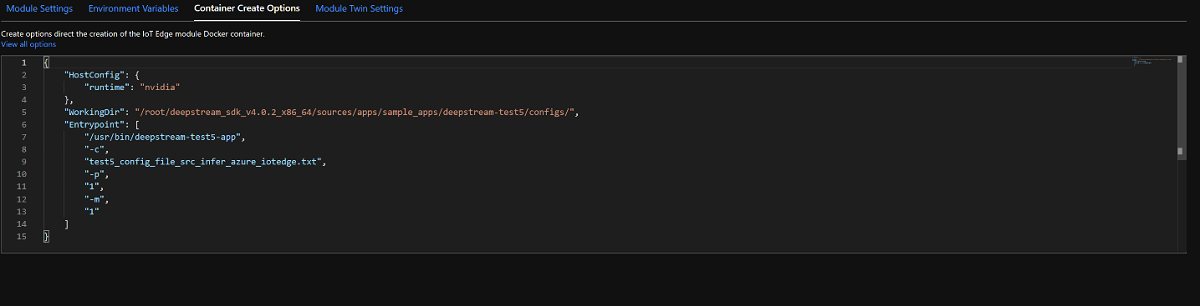

    Capture d’écran des options de création de conteneur.

    Remplacez la configuration ci-dessus par la configuration :

    {
  "ExposedPorts": {
    "8554/tcp": {}
  },
  "Entrypoint": [
    "/usr/bin/deepstream-test5-app",
    "-c",
    "test5_config_file_src_infer_azure_iotedge_edited.txt",
    "-p",
    "1",
    "-m",
    "1"
  ],
  "HostConfig": {
    "runtime": "nvidia",
    "Binds": [
      "/var/deepstream/custom_configs:/root/deepstream_sdk_v4.0.2_x86_64/sources/apps/sample_apps/deepstream-test5/custom_configs/",
      "/var/deepstream/custom_streams:/root/deepstream_sdk_v4.0.2_x86_64/sources/apps/sample_apps/deepstream-test5/custom_streams/"
    ],
    "PortBindings": {
      "8554/tcp": [
        {
          "HostPort": "8554"
        }
      ]
    }
  },
  "WorkingDir": "/root/deepstream_sdk_v4.0.2_x86_64/sources/apps/sample_apps/deepstream-test5/custom_configs/"
}

  18. Sélectionnez Vérifier et créer, puis, dans la page suivante, cliquez sur Créer. Vous devez maintenant voir les trois modules répertoriés pour votre appareil IoT Edge dans le portail Azure :

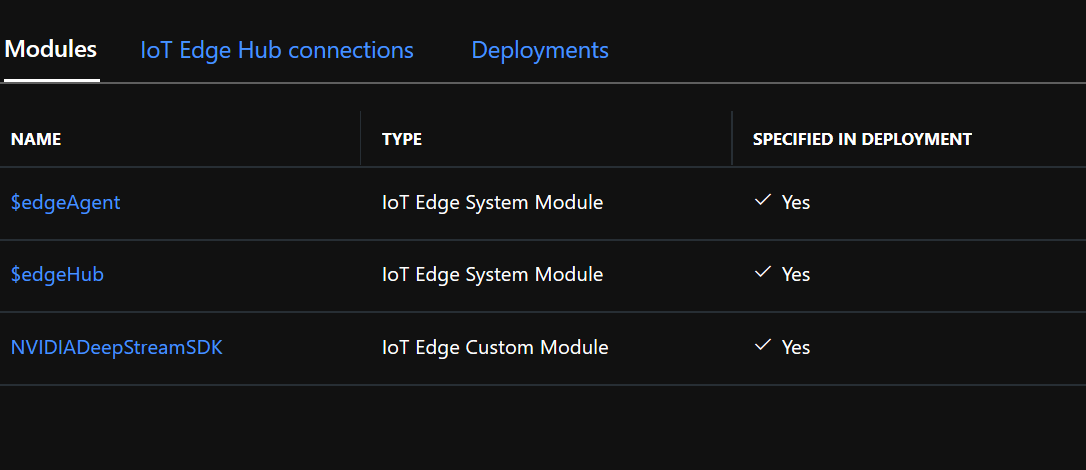

    Capture d’écran des modules et des connexions IoT Edge Hub.

  19. Connectez-vous à la machine virtuelle Ubuntu à l’aide du client SSH et vérifiez que les modules corrects sont en cours d’exécution :

    sudo iotedge list

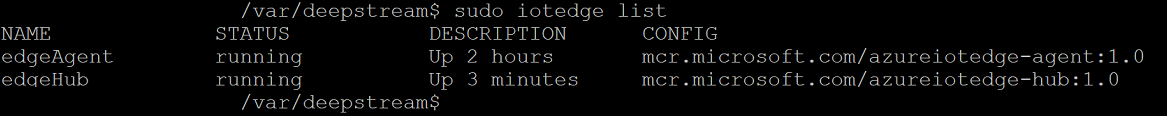

    Capture d’écran montrant la sortie de la liste iotedge.

    nvidia-smi

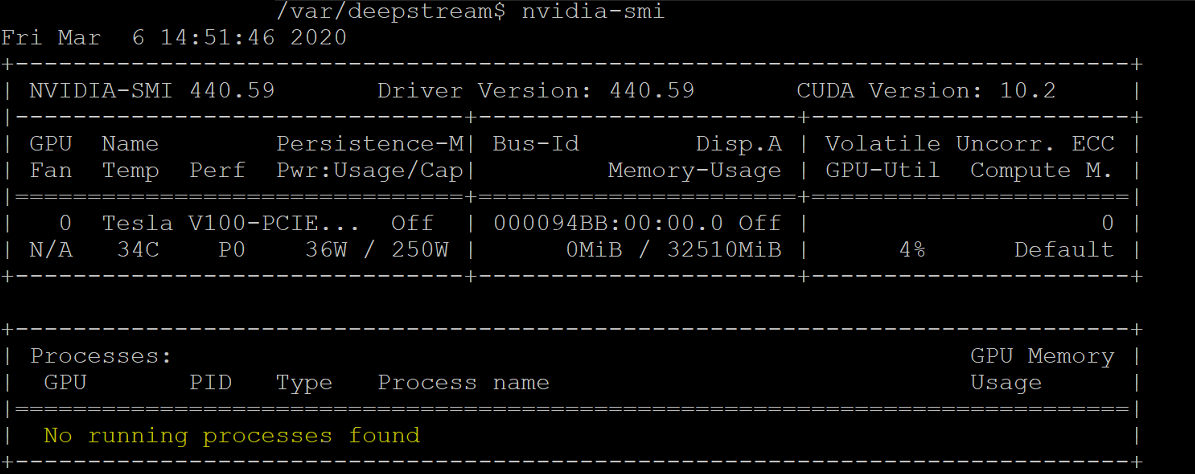

    Capture d’écran nvidia-smi.

    Remarque

    Le téléchargement du conteneur NvidiaDeepstream prend quelques minutes. Vous pouvez valider le téléchargement à l’aide de la commande journalctl -u iotedge --no-pager --no-full pour examiner les journaux du démon iotedge.

  20. Vérifiez que le conteneur NvdiaDeepStreem est opérationnel. La sortie de commande dans les captures d’écran indique la réussite.

    sudo iotedge list

    Capture d’écran de la sortie montrant que le conteneur NvdiaDeepStreem est opérationnel.

    sudo iotedge logs -f NVIDIADeepStreamSDK

    Capture d’écran montrant la sortie de la commande iotedge logs -f NVIDIADeepStreamSDK.

    nvidia-smi

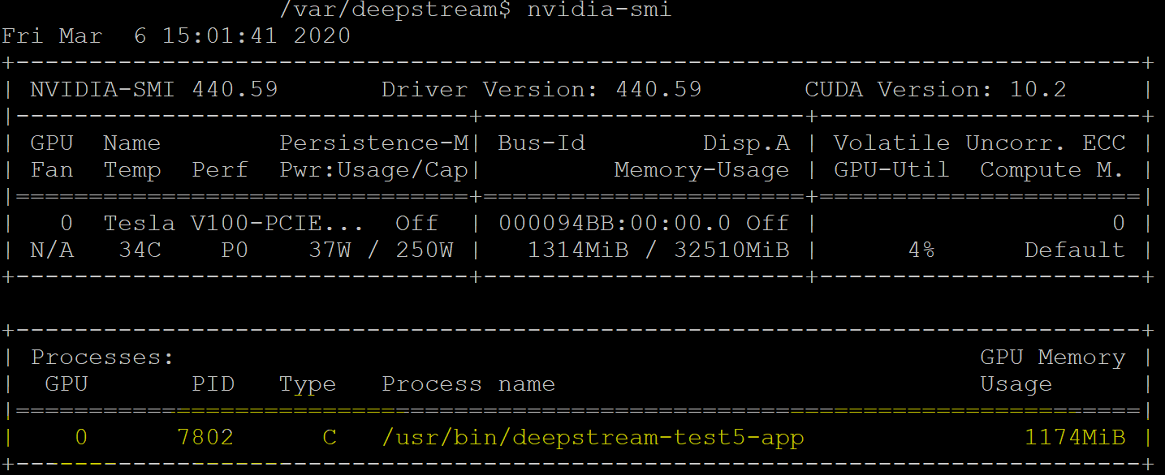

    Capture d’écran montrant la sortie supplémentaire de la commande nvidia-smi.

  21. Vérifiez l’adresse TCP/IP de votre machine virtuelle Ubuntu à l’aide de la commande ifconfig et recherchez l’adresse TCP/IP en regard de l’interface eth0.

  22. Installez le lecteur VLC sur votre station de travail. Dans le lecteur VLC, cliquez sur Media -> open network stream, puis saisissez l’adresse en respectant le format suivant :

    rtsp://ipaddress:8554/ds-test

    Où ipaddress correspond à l'adresse TCP/IP de votre machine virtuelle.

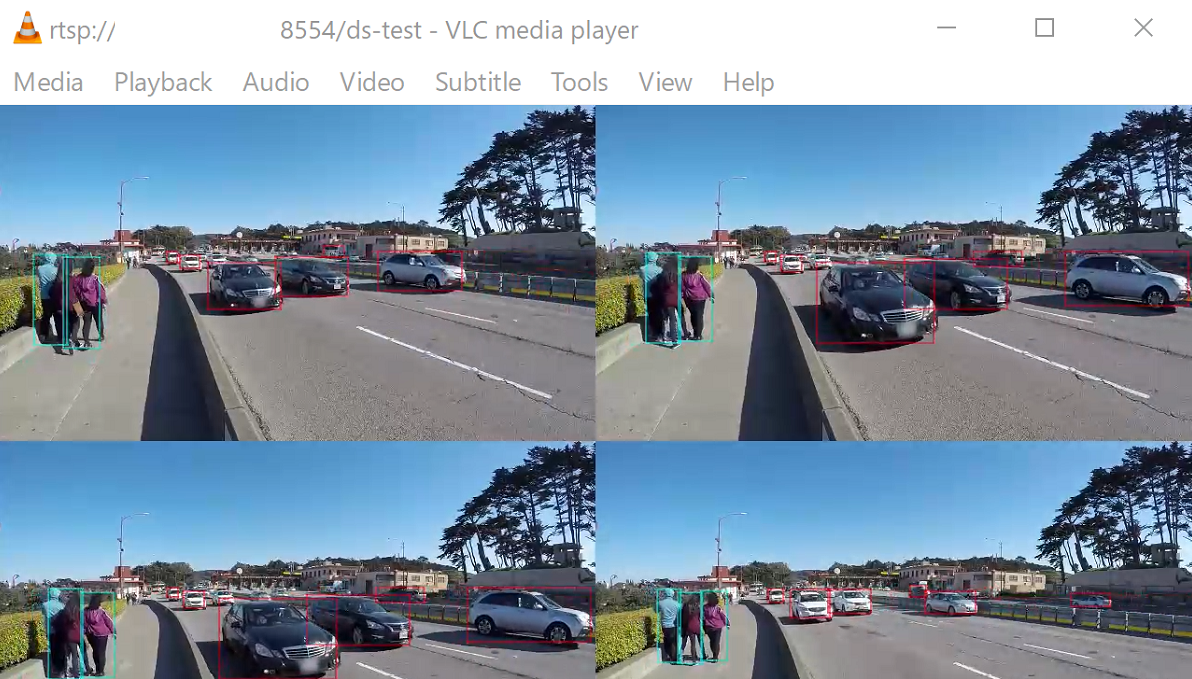

    Capture d’écran du lecteur VLC.

Étapes suivantes

Pour plus d’informations sur les GPU et la technologie DDA, consultez également :
