Configurer Software Load Balancer pour les ports à haute disponibilité

S’applique à : Azure Local 2311.2 et versions ultérieures ; Windows Server 2022, Windows Server 2019

Cet article fournit une vue d’ensemble de la règle de ports à haute disponibilité et de leur objectif. Il décrit également les conditions préalables à la configuration de ces règles, aux étapes de configuration, aux configurations prises en charge et aux limitations associées.

Vue d’ensemble de la règle de ports à haute disponibilité

La règle de ports à haute disponibilité est un type de règle d’équilibrage de charge qui vous permet d’équilibrer la charge de tous les protocoles sur tous les ports. Comme pour toutes les règles d’équilibrage de charge, la règle de ports de haute disponibilité s’appuie sur la connexion à 5 tuples : adresse source, adresse de destination, port source, port de destination et protocole.

Pour appliquer cette règle, vous définissez l’état de votre Protocole sur Tous, afin que les datagrammes UDP (User Datagram Protocol) et TCP (Transmission Control Protocol) soient acceptés. Vous devez également définir votre Port frontend et le Port principal sur 0 pour la haute disponibilité.

Pourquoi utiliser les ports à haute disponibilité ?

Les ports à haute disponibilité sont utiles pour les cas de haute disponibilité et la mise à l'échelle des appliances virtuelles réseau (NVA) dans vos réseaux virtuels. Cette fonctionnalité peut également aider à équilibrer la charge d’un grand nombre de ports.

Par exemple, si vous utilisez des appliances virtuelles pour gérer la sécurité de vos charges de travail, vous souhaitez vous assurer que les appliances virtuelles sont hautement disponibles. Les ports à haute disponibilité peuvent fournir une haute disponibilité et une fiabilité en offrant :

• Bascule rapide avec des instances saines
• Haute performance avec le scale-out sur des instances activesn

Prérequis

Pour configurer la règle de ports à haute disponibilité, vous devez configurer les éléments suivants :

• Pool principal
• Configuration IP de front-end
• Sonde de santé

Remarque

Pour le Pool principal, vous devez d’abord configurer vos machines virtuelles. Pour savoir comment configurer une machine virtuelle et d’autres configurations, consultez les articles suivants :

• Pour la gestion des machines virtuelles, consultez Gérer les machines virtuelles avec Windows Admin Center.
• Pour la gestion de Software Load Balancer consultez Gérer Software Load Balancer pour SDN.

Configurer la règle de l’équilibreur de charge pour les ports à haute disponibilité

1. Dans Windows Admin Center, sous Toutes les connexions, sélectionnez le cluster sur lequel vous souhaitez créer l’équilibreur de charge.

2. Sous Outils, faites défiler jusqu’à Mise en réseau, puis sélectionnez Équilibreurs de charge.

   • Si Équilibreurs de charge n’est pas disponible sous Outils, ajoutez la fonctionnalité via l’extension équilibreurs de charge SDN . Pour plus d’informations sur l’installation de l’extension, consultez Installer et gérer les extensions.
   • Si vous n’avez pas encore créé d’équilibreur de charge, consultez Déployer Software Load Balancer SDN.

3. Après avoir créé votre équilibreur de charge ou sélectionné l’équilibreur de charge approprié pour appliquer la règle de haute disponibilité, faites défiler jusqu’à l’emplacement où vous pouvez voir la section Règles d’équilibrage de charge .



4. Sélectionnez Nouveau pour ajouter une nouvelle règle.

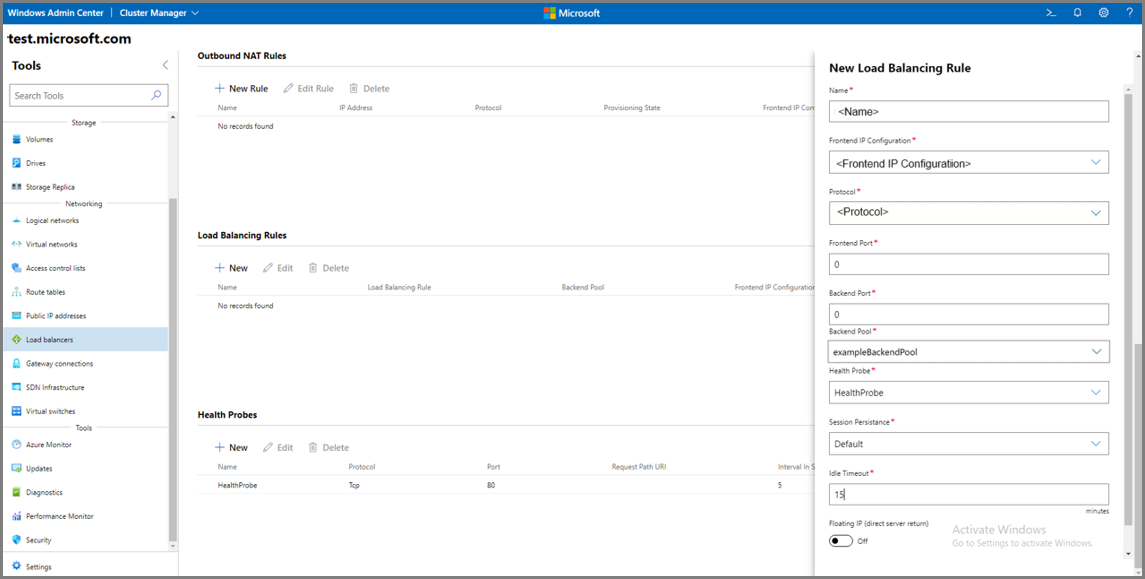

5. Entrez ou sélectionnez les informations suivantes dans Ajouter une règle d’équilibrage de charge.

   Nom	Valeur
   Configuration IP du frontend	Sélectionnez votre configuration d’adresse IP frontend.
   Protocole	ALL
   Port front-end	0
   Port principal	0
   Pool principal	Sélectionnez le pool principal de l’équilibreur de charge.
   Sonde de santé	Sélectionnez la sonde de santé.
   Persistance de session	Par défaut
   Délai d’inactivité (minutes)	Conservez la valeur par défaut ou déplacez le curseur vers le délai d’inactivité requis.
   Adresse IP flottante (retour direct du serveur)	Activé/désactivé

6. Après avoir renseigné les informations nécessaires, sélectionnez Créer ou Envoyer.

Configurations prises en charge

La règle de ports à haute disponibilité prend en charge les configurations suivantes :

• Ports à haute disponibilité uniques et à IP non flottantes (retour du serveur non direct). Sélectionnez Désactiver pour le bouton IP flottant pour cette configuration.

• Ports à haute disponibilité uniques et à IP flottantes (retour direct du serveur). Sélectionnez Activer pour le bouton IP flottant pour cette configuration.

• Plusieurs configurations de ports à haute disponibilité sur un équilibreur de charge. Pour configurer plusieurs serveurs frontend de port à haute disponibilité pour le même pool principal, procédez comme suit :

  • Configurer plusieurs adresses IP frontales pour un équilibreur de charge interne unique
  • configurez plusieurs règles d’équilibrage de charge, où chaque règle a une adresse IP frontend unique sélectionnée ;
  • Définissez les configurations des ports à haute disponibilité et l’adresse IP flottante sur Activé pour toutes les règles d’équilibrage de charge

• Équilibreur de charge interne avec ports à haute disponibilité et équilibreur de charge public sur la même instance backend et vice versa.

• Équilibrage de charge des ports à haute disponibilité pour les équilibreurs de charge internes et les équilibreurs de charge publics.

Limites

Voici les limitations de l’utilisation des règles d’équilibrage de charge des ports à haute disponibilité :

• La combinaison de règles d’équilibrage de charge de ports à haute disponibilité et de règles d’équilibrage de charge non à haute disponibilité pointant vers les mêmes configurations IP principales n’est pas prise en charge, sauf si les deux ont activé l’adresse IP flottante.
• La symétrie de flux (principalement pour les scénarios d’appliance virtuelle réseau) est prise en charge uniquement avec une seule carte réseau front-end (configuration IP front-end unique) et un pool principal. L’utilisation de plusieurs équilibreurs de charge, des règles d’équilibrage de charge ou plusieurs cartes réseau ne fournissent pas de symétrie.
• L’instance principale d’un équilibreur de charge interne de ports à haute disponibilité ne peut pas être l’instance principale d’un autre équilibreur de charge interne.
• L’instance back-end d’un équilibreur de charge interne de ports à haute disponibilité IP flottante ne peut pas être l’instance principale d’un autre équilibreur de charge interne des ports de haute disponibilité IP non flottante.

Étapes suivantes

Voir Déployer une infrastructure SDN avec SDN Express.
