Tutoriel : Créer une passerelle NSX de niveau 1

Après avoir déployé Azure VMware Solution, vous pouvez créer des passerelles supplémentaires de niveau 1 depuis NSX Manager. Une fois configurée, la passerelle supplémentaire de niveau 1 est visible dans NSX Manager. NSX est préapprovisionné par défaut avec une passerelle NSX de niveau 0 en mode Actif/Actif et une passerelle de niveau 1 par défaut en mode Actif/En attente.

Dans ce tutoriel, vous allez apprendre à :

• Créer une passerelle NSX de niveau 1 supplémentaire dans NSX Manager
• Configurer le mode Haute disponibilité (HA) sur une passerelle de niveau 1

Prérequis

Un cloud privé Azure VMware Solution avec accès à l’interface de NSX Manager. Pour plus d’informations, consultez le tutoriel Configurer la mise en réseau.

Utiliser NSX Manager pour créer une passerelle de niveau 1

Une passerelle de niveau 1 est généralement ajoutée à une passerelle de niveau 0 dans le sens nord et aux segments dans le sens sud.

1. Avec le compte CloudAdmin, connectez-vous à NSX Manager.

2. Dans NSX Manager, sélectionnez Mise en réseau>Passerelles de niveau 1.

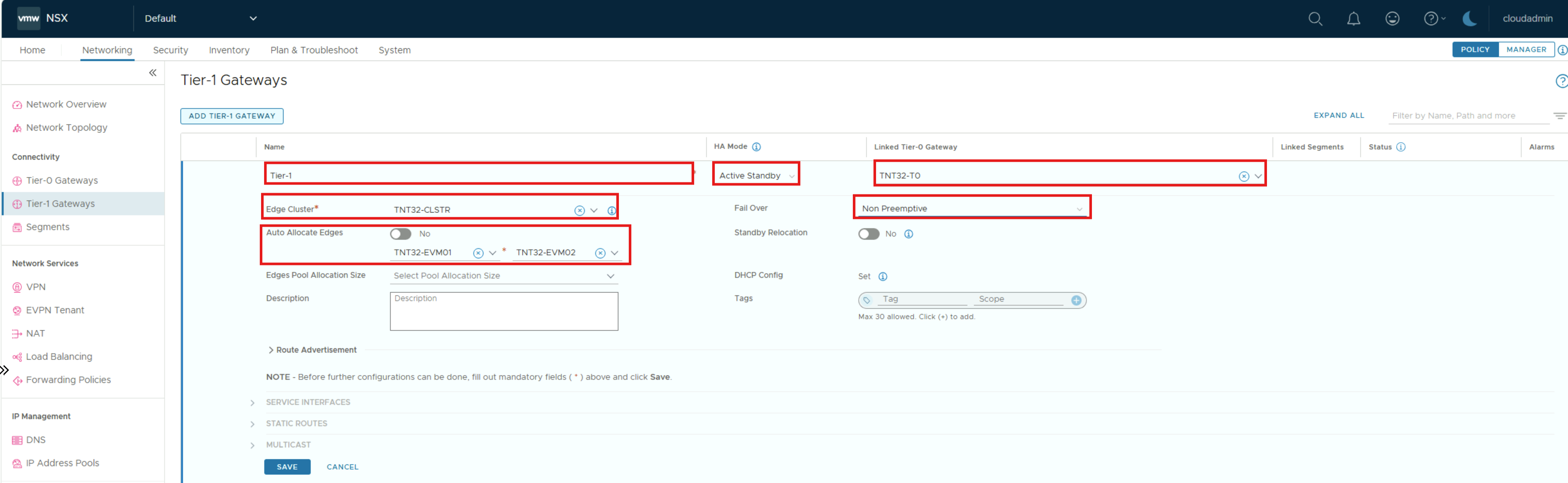

3. Sélectionnez Ajouter une passerelle de niveau 1.

4. Entrez un nom pour la passerelle.

5. Sélectionnez le mode Haute disponibilité pour la passerelle de niveau 1. Choisissez entre Actif/En attente, Actif/Actif ou Distribué uniquement :

   Mode Haute disponibilité	Description
   Actif En attente	Une instance active et une instance en attente. L’instance en attente prend le relais si l’instance active est en échec.
   Actif Actif	Les deux instances sont actives et peuvent gérer le trafic simultanément.
   Distribué uniquement	Pas d’instance centralisée ; le routage est distribué sur tous les nœuds de transport.

6. Sélectionnez une passerelle de niveau 0 pour la connecter à cette passerelle de niveau 1 afin de créer une topologie multiniveau.

7. Sélectionnez un cluster NSX Edge si vous voulez que cette passerelle de niveau 1 héberge des services avec état, comme NAT, Load Balancer ou Pare-feu.

8. Une fois que vous avez sélectionné un cluster NSX Edge, un bouton bascule vous donne la possibilité de sélectionner des nœuds NSX Edge.

9. Si vous avez sélectionné un cluster NSX Edge, sélectionnez un mode de basculement ou acceptez la valeur par défaut.

   Option	Description
   Préemptif	Si le nœud NSX Edge préféré échoue puis récupère, il préempte son pair et devient le nœud actif. Le pair change son état en En attente.
   Non préemptif	Si le nœud NSX Edge préféré échoue puis récupère, il vérifie si son pair est le nœud actif. Si c’est le cas, le nœud préféré ne va pas préempter son pair et il sera le nœud en attente. Il s'agit de l'option par défaut.

10. Sélectionnez Enregistrer.

Étapes suivantes

Dans ce tutoriel, vous avez créé une passerelle supplémentaire de niveau 1 pour l’utiliser dans votre cloud privé Azure VMware Solution.
