Démarrage rapide : Créer un serveur de routage Azure à l’aide du portail Azure

Ce guide de démarrage rapide vous montre comment créer un serveur de routage Azure et configurer le peering BGP avec une appliance virtuelle réseau (NVA) à l’aide du portail Azure. Azure Route Server active le routage dynamique entre votre réseau virtuel et vos appliances virtuelles réseau, en échangeant automatiquement des itinéraires via des protocoles BGP.

En effectuant ce guide de démarrage rapide, vous disposez d’un serveur de routage fonctionnel qui peut faciliter l’échange dynamique d’itinéraires avec des appliances virtuelles réseau dans votre réseau virtuel Azure.

Diagramme montrant l’environnement de déploiement Azure Route Server avec peering BGP vers des appliances réseau virtuelles à l’aide du portail Azure.

Si vous n’avez pas d’abonnement Azure, créez un compte gratuit avant de commencer.

Important

Les serveurs de routes Azure créés avant le 1er novembre 2021, sans adresse IP publique associée, ont été déployés avec l’offre en préversion publique. L’offre en préversion publique n’inclut pas le contrat SLA et le support en disponibilité générale. Pour déployer un serveur de routes avec l’offre en disponibilité générale et obtenir un contrat SLA et un support en disponibilité générale, supprimez et recréez votre serveur de routes.

Prérequis

Avant de commencer, vérifiez que vous disposez des conditions suivantes :

Créer un serveur de routage

Cette section vous guide tout au long de la création d’Azure Route Server à l’aide du portail Azure, y compris l’infrastructure de réseau virtuel requise.

  1. Connectez-vous au portail Azure.

  2. Dans la zone de recherche située en haut du portail, entrez Route Server, puis sélectionnez Route Server dans les résultats de la recherche.

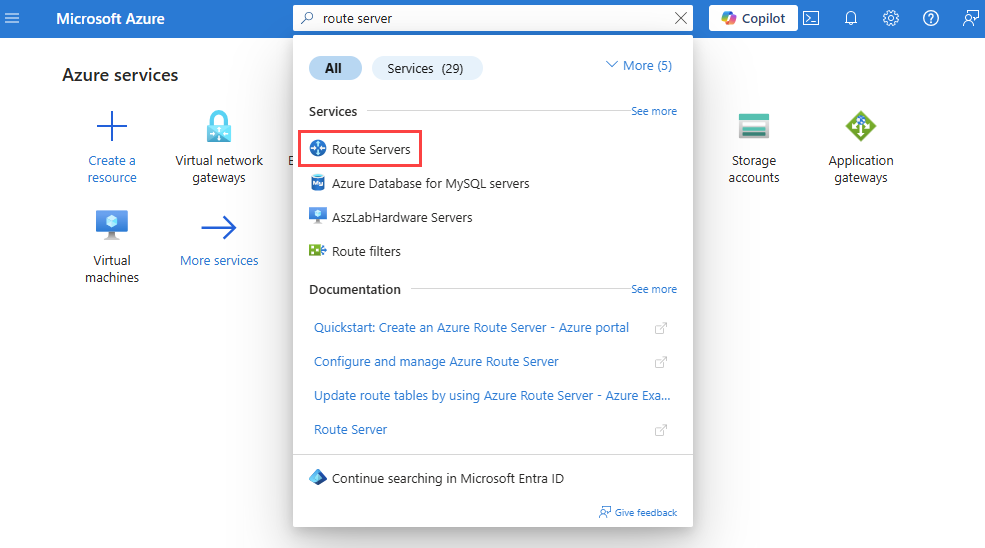

    Capture d’écran montrant comment rechercher le serveur de routage dans le portail Azure.

  3. Dans la page Serveurs de routes, sélectionnez + Créer.

  4. Sous l’onglet Informations de base de la page Créer un Serveur de routes, entrez ou sélectionnez les informations suivantes :

    Paramètres Valeur
    Détails du projet
    Abonnement Sélectionnez l’abonnement Azure que vous souhaitez utiliser pour déployer le serveur de routage.
    groupe de ressources Sélectionnez Créer nouveau.
    Dans Nom, entrez myResourceGroup.
    Sélectionnez OK.
    Détails de l’instance
    Nom Entrez myRouteServer.
    Région Sélectionnez USA Est ou toute région dans laquelle vous préférez créer le serveur de routage.
    Préférence de routage Sélectionnez ExpressRoute. Les autres options disponibles sont VPN et ASPath.
    Configurer des réseaux virtuels
    Réseau virtuel Sélectionnez Créer nouveau.
    Dans Nom, entrez myVirtualNetwork.
    Dans la plage d’adresses, entrez 10.0.0.0/16.
    Dans le nom du sous-réseau et la plage d’adresses, entrez RouteServerSubnet et 10.0.1.0/26 respectivement.
    Sélectionnez OK.
    Subnet Une fois que vous avez créé le réseau virtuel et le sous-réseau, RouteServerSubnet se remplit.
    - Le sous-réseau doit être nommé RouteServerSubnet.
    - Le sous-réseau doit avoir une dimension minimale de /26 ou plus.
    Adresse IP publique
    Adresse IP publique Sélectionnez Créer ou sélectionner une ressource IP publique standard existante à affecter au serveur de routage. Une adresse IP publique est requise pour garantir la connectivité au service principal qui gère la configuration du serveur de routage.
    Nom de l’adresse IP publique Entrez myVirtualNetwork-ip. Une adresse IP publique standard est requise pour garantir la connectivité au service principal qui gère le serveur de routage.

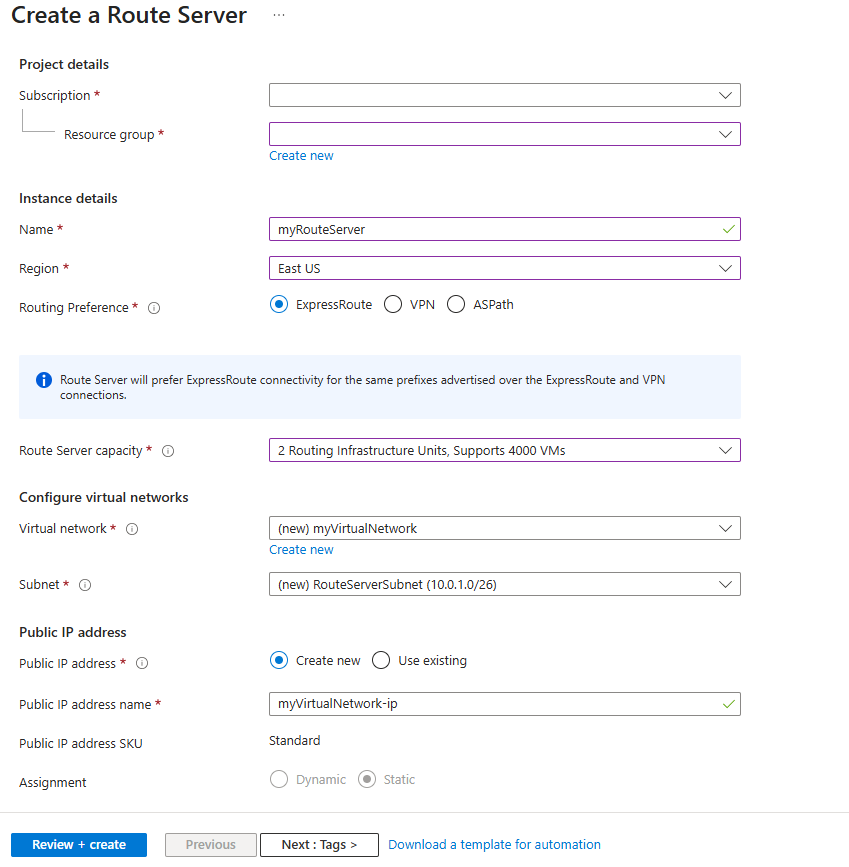

    Capture d’écran montrant l’onglet Informations de base pour la création d’un serveur de routage dans le portail Azure.

  5. Sélectionnez Vérifier + créer, puis Créer une fois la validation réussie.

    Remarque

    Le déploiement du serveur de routes peut prendre jusqu’à 30 minutes.

Configurer l’homologation BGP avec appliance virtuelle réseau

Après avoir créé le serveur de routage, configurez le peering BGP avec votre appliance virtuelle réseau pour activer l’échange de routage dynamique.

  1. Une fois le déploiement terminé, sélectionnez Accéder à la ressource pour accéder à myRouteServer.

  2. Sous Paramètres, sélectionnez Homologues.

  3. Sélectionnez + Ajouter pour ajouter un homologue BGP.

  4. Sur la page Ajouter un nœud homologue, entrez les informations suivantes :

    Paramètre Valeur
    Nom Un nom pour identifier l’homologue BGP. Il n’est pas obligatoire qu’il corresponde exactement au nom réel de l’appliance virtuelle réseau (NVA).
    ASN Le numéro de système autonome (ASN) de l’appliance virtuelle réseau. Pour plus d’informations, consultez Quels numéros de système autonome (ASN) puis-je utiliser ?
    Adresse IPv4 L’adresse IP privée de l’appliance virtuelle réseau avec laquelle myRouteServer communiquera pour établir l’homologation BGP.

  5. Sélectionnez Ajouter pour créer le peering BGP.

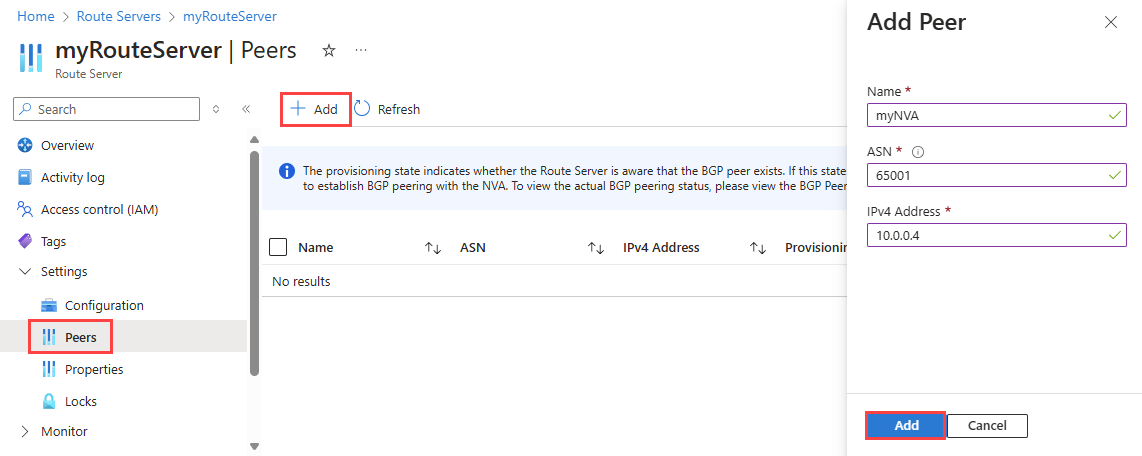

    Capture d’écran montrant comment ajouter une appliance virtuelle réseau au serveur de routage en tant qu’homologue BGP.

Terminer la configuration sur l’appliance virtuelle réseau

Pour terminer la configuration de l’homologation BGP, vous devez configurer l’appliance virtuelle réseau de façon à établir une session BGP avec le serveur de routes en utilisant ses adresses IP et son ASN. Vous trouverez les adresses IP et ASN du serveur de routage sur la page Vue d’ensemble :

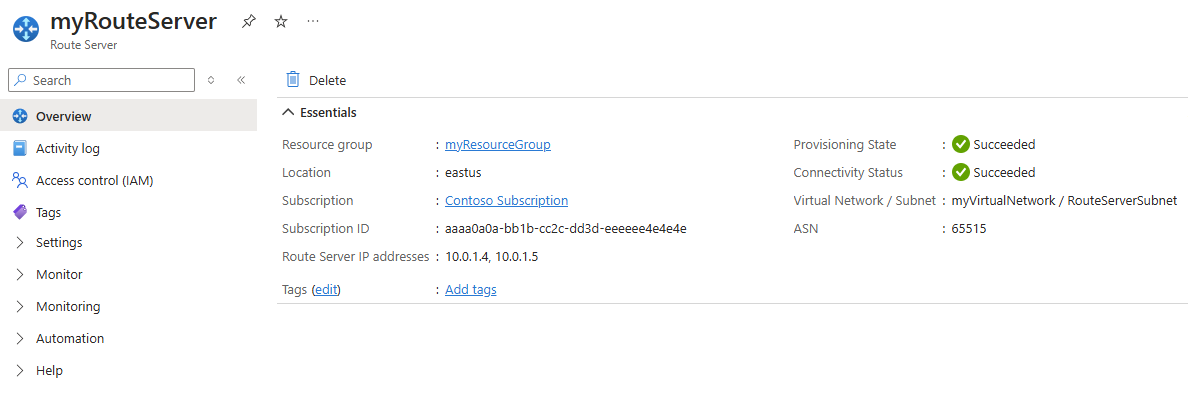

Capture d’écran montrant la page Vue d’ensemble du serveur de routage avec les détails de configuration BGP.

Utilisez ces valeurs pour configurer BGP sur votre appliance réseau virtuelle :

  • ASN : Valeur virtualRouterAsn (généralement 65515)
  • Adresses IP de pairs : les valeurs de virtualRouterIps affichées dans la vue d’ensemble

Important

Appairez chaque NVA aux deux IP des instances de serveur de routes pour vous assurer que les routes du réseau virtuel soient publiées sur les connexions de NVA et obtenir une haute disponibilité.

Nettoyer les ressources

Lorsque vous n’avez plus besoin du serveur de routage et des ressources associées, supprimez le groupe de ressources :

  1. Dans la zone de recherche située en haut du portail, entrez myResourceGroup. Sélectionnez myResourceGroup dans les résultats de la recherche.

  2. Sélectionnez Supprimer le groupe de ressources.

  3. Dans Supprimer un groupe de ressources, entrez myResourceGroup, puis sélectionnez Supprimer.

  4. Sélectionnez Supprimer pour confirmer la suppression du groupe de ressources et de toutes ses ressources.

Étape suivante

Maintenant que vous avez créé un serveur de routage et établi un peering BGP, apprenez-en davantage sur les fonctionnalités du serveur de routage :

Tutoriel : Configurer le peering BGP entre le serveur de routage et l’appliance virtuelle réseau
