Gérer les volumes dans Azure Local et Windows Server

Cet article explique comment développer, déplacer ou supprimer des volumes dans Azure Local et Windows Server à l’aide de Windows Admin Center ou de PowerShell.

Prerequisites

Avant de commencer à gérer les volumes, assurez-vous que :

• Vous disposez des privilèges d’administrateur pour accéder au cluster.
• Vous avez accès à un ordinateur de gestion qui se trouve dans le même domaine que le cluster.

Voici quelques autres prérequis pour le déplacement de volumes :

• Assurez-vous de l’intégrité du volume avant de le déplacer. Pour en savoir plus sur l’état d’intégrité d’un volume, consultez Surveiller les volumes pour Windows Admin Center et l’état du disque virtuel pour PowerShell.
• Si vous utilisez PowerShell pour déplacer des volumes, assurez-vous d’avoir les applets de commande des outils d’administration de serveur distant et les modules PowerShell pour Hyper-V et le clustering de basculement. S’ils ne sont pas déjà disponibles dans votre session PowerShell sur l’ordinateur de gestion, ajoutez-les à l’aide de la commande suivante : Add-WindowsFeature RSAT-Clustering-PowerShell.

Développer des volumes

Cette section explique comment développer des volumes à l’aide de Windows Admin Center ou de PowerShell.

Warning

Non pris en charge : redimensionnement du stockage sous-jacent utilisé par les espaces de stockage direct. Si vous exécutez les espaces de stockage direct dans un environnement de stockage virtualisé, notamment dans Azure, le redimensionnement ou la modification des caractéristiques des périphériques de stockage utilisés par les machines virtuelles n’est pas pris en charge et entraîne l’inaccessibilité des données. Suivez plutôt les instructions de la section Ajouter des serveurs ou des lecteurs pour ajouter une capacité supplémentaire avant de développer les volumes.

Centre d’administration Windows

Procédez comme suit pour développer des volumes dans Windows Admin Center :

1. Dans Windows Admin Center, connectez-vous à un cluster, puis sélectionnez Volumes dans le volet Outils .

2. Dans la page Volumes , sélectionnez l’onglet Inventaire , puis sélectionnez le volume que vous souhaitez développer. Dans la page sur les détails des volumes, la capacité de stockage du volume est indiquée.

   Vous pouvez également ouvrir la page de détails des volumes directement à partir du tableau de bord. Dans le tableau de bord, dans la section Alertes , sélectionnez l’alerte, qui vous avertit si un volume est faible en capacité de stockage, puis sélectionnez Atteindre le volume.

3. En haut de la page de détails des volumes, sélectionnez Paramètres.

4. Entrez une nouvelle taille supérieure dans le volet droit, puis sélectionnez Enregistrer.

   Dans la page sur les détails des volumes, la plus grande capacité de stockage du volume est indiquée et l’alerte sur le tableau de bord est effacée.

PowerShell

Capacité dans le pool de stockage

Avant de développer un volume, vérifiez que vous disposez d’une capacité suffisante dans le pool de stockage pour prendre en charge sa nouvelle empreinte plus importante. Par exemple, lors du développement d’un volume miroir triple de 1 To à 2 To, son empreinte passe de 3 To à 6 To. Pour que l’expansion aboutisse, vous devez disposer d’au moins (6 - 3) = 3 To de capacité disponible dans le pool de stockage.

Connaissance des volumes dans les espaces de stockage

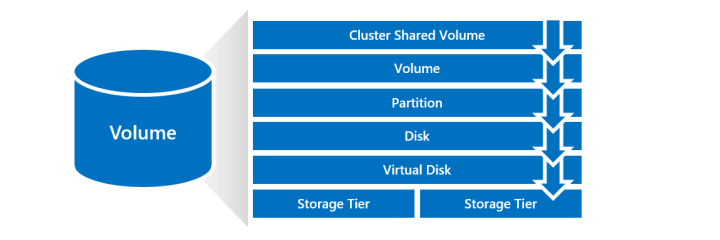

Dans les espaces de stockage direct, chaque volume est constitué de plusieurs objets empilés : le volume partagé de cluster (CSV), qui est un volume ; la partition ; le disque, qui est un disque virtuel ; un ou plusieurs niveaux de stockage (le cas échéant). Pour redimensionner un volume, vous devez redimensionner plusieurs de ces objets.

Pour vous familiariser avec eux, essayez d’exécuter l’applet de commande Get- avec le nom correspondant dans PowerShell.

Par exemple:

Get-VirtualDisk

Pour suivre les associations entre les objets de la pile, dirigez une applet de commande Get- dans le code suivant.

Par exemple, voici comment aller d’un disque virtuel à son volume associé :

Get-VirtualDisk <FriendlyName> | Get-Disk | Get-Partition | Get-Volume

Étape 1 : développer le disque virtuel

Le disque virtuel peut utiliser ou non des niveaux de stockage, selon la façon dont il a été créé.

Pour vérifier, exécutez l’applet de commande suivante :

Get-VirtualDisk <FriendlyName> | Get-StorageTier

Si l’applet de commande ne retourne rien, le disque virtuel n’utilise pas de niveaux de stockage.

Aucun niveau de stockage

Si le disque virtuel n’a pas de niveau de stockage, vous pouvez le développer directement à l’aide de l’applet de commande Resize-VirtualDisk.

Indiquez la nouvelle taille dans le paramètre -Size.

Get-VirtualDisk <FriendlyName> | Resize-VirtualDisk -Size <Size>

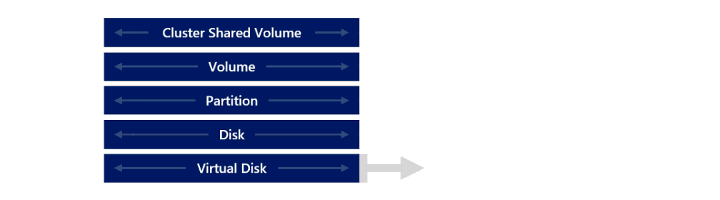

Lorsque vous développez VirtualDisk, le disque associé suit automatiquement et est également redimensionné.

Avec des niveaux de stockage

Si le disque virtuel utilise des niveaux de stockage, vous pouvez développer chacun d’eux séparément à l’aide de l’applet de commande Resize-StorageTier.

Obtenez les noms des niveaux de stockage en suivant les associations à partir du disque virtuel :

Get-VirtualDisk <FriendlyName> | Get-StorageTier | Select FriendlyName

Ensuite, pour chaque niveau, fournissez la nouvelle taille dans le paramètre -Size :

Get-StorageTier <FriendlyName> | Resize-StorageTier -Size <Size>

Tip

Si vos niveaux sont des types de supports physiques différents (par exemple, MediaType = SSD et MediaType = HDD), vous devez vérifier que vous disposez d’une capacité suffisante pour chaque type de support dans le pool de stockage afin de prendre en charge la nouvelle empreinte plus importante de chaque niveau.

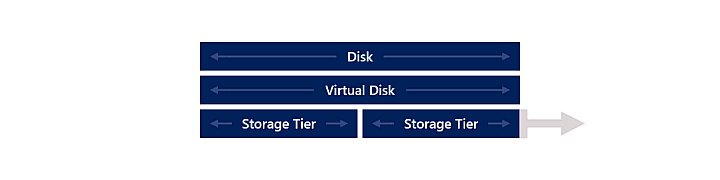

Lorsque vous développez le ou les StockageTiers, les disques etVirtualDisk associés suivent automatiquement et sont également redimensionnés.

Étape 2 : développer la partition

Ensuite, développez la partition à l’aide de l’applet de commande Resize-Partition. Le disque virtuel doit avoir deux partitions : la première est Reserved et ne doit pas être modifiée. Celle que vous devez redimensionner affiche PartitionNumber = 2 et Type = Basic.

Indiquez la nouvelle taille dans le paramètre -Size. Nous vous recommandons d’utiliser la taille prise en charge maximale, comme indiqué ci-dessous :

# Choose virtual disk
$VirtualDisk = Get-VirtualDisk <FriendlyName>

# Get its partition
$Partition = $VirtualDisk | Get-Disk | Get-Partition | Where PartitionNumber -Eq 2

# Resize to its maximum supported size
$Partition | Resize-Partition -Size ($Partition | Get-PartitionSupportedSize).SizeMax

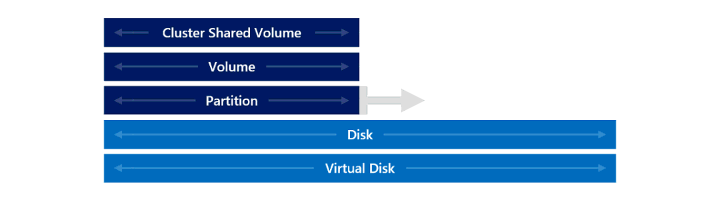

Lorsque vous développez la partition, le volume associé et clusterSharedVolume suivent automatiquement et sont également redimensionnés.

Voilà!

Tip

Vous pouvez vérifier que le volume a la nouvelle taille en exécutant l’applet de commande Get-Volume.

Déplacer des volumes

Cette section explique comment déplacer des volumes partagés de cluster d’un nœud de cluster vers un autre à l’aide de Windows Admin Center ou de PowerShell.

Vous pouvez avoir besoin de déplacer des volumes dans plusieurs scénarios, notamment :

• Pour équilibrer la capacité de stockage entre différents nœuds du cluster.

• Pour résoudre un problème sur un nœud de cluster non sain.

• Pour respecter les règles de configuration système, par exemple en regroupant certains volumes sur un nœud de cluster spécifique.

  Note

  Pour les clusters étendus, vous ne pouvez déplacer un volume que vers un autre serveur du même site.

Centre d’administration Windows

Procédez comme suit pour déplacer des volumes à l’aide de Windows Admin Center :

1. Dans Windows Admin Center, connectez-vous à un cluster, puis sélectionnez Volumes dans le volet Outils sur la gauche.
2. Dans la page Volumes , sélectionnez l’onglet Inventaire , puis sélectionnez le volume à déplacer.
3. En haut de la page Volumes , sélectionnez Déplacer.
4. Dans le volet droit, sélectionnez le serveur de destination vers lequel vous souhaitez déplacer le volume, puis sélectionnez Déplacer.

PowerShell

Vous pouvez exécuter PowerShell localement à l’aide du protocole RDP (Remote Desktop Protocol) sur un serveur hôte, ou PowerShell à distance à partir d’un ordinateur de gestion.

Procédez comme suit pour déplacer des volumes à l’aide de PowerShell :

1. Lancez PowerShell en tant qu’administrateur sur l’ordinateur de gestion.

2. Pour vous connecter au cluster à distance, exécutez la commande suivante :

   Enter-PSSession -ComputerName <ClusterName>


   where:

   • ClusterName est le nom du cluster.

3. Pour répertorier tous les volumes partagés de cluster, exécutez l’applet de commande suivante :

   Get-ClusterSharedVolume


   Voici un exemple de sortie qui répertorie tous les volumes partagés de cluster cluster.contoso.corp.com :

   [cluster.contoso.corp.com]: PS C:\WINDOWS\system32> Get-ClusterSharedVolume

   Name                           State  Node
   ----                           -----  ----
   Cluster Virtual Disk (test)    Online azuredoc-srv2
   Cluster Virtual Disk (VMs1)    Online azuredoc-srv1
   Cluster Virtual Disk (VMs2)    Online azuredoc-srv1
   Cluster Virtual Disk (Volume1) Online azuredoc-srv2


4. Pour déplacer un volume partagé de cluster d’un nœud vers un autre nœud du cluster, exécutez l’applet de commande suivante :

   Move-ClusterSharedVolume -Name "<CSV-Name>" -Node <NodeName>


   where:

   • CSV-Name est le nom du volume partagé de cluster que vous souhaitez déplacer. Veillez à taper l’intégralité de la chaîne du nom du volume partagé de cluster, et pas seulement le FriendlyName. Par exemple : Cluster Virtual Disk (Volume1).
   • NodeName est le nom du nœud de cluster vers lequel vous souhaitez déplacer le volume partagé de cluster.

   Voici un exemple de sortie qui déplace Cluster Virtual Disk (Volume1) vers le nœud azuredoc-srv1 :

      [cluster.contoso.corp.com]: PS C:\WINDOWS\system32> Move-ClusterSharedVolume -Name "Cluster Virtual Disk (Volume1)" -Node azuredoc-srv1

      Name                           State  Node
      ----                           -----  ----
      Cluster Virtual Disk (Volume1) Online azuredoc-srv1


Supprimer des volumes

Cette section explique comment supprimer des volumes à l’aide de Windows Admin Center ou de PowerShell.

Avant de supprimer un volume, tenez compte des exigences suivantes :

• Vérifiez que le volume que vous supprimez n’est pas utilisé activement par les clusters ou machines virtuelles Kubernetes Arc pour éviter la perte de données ou les problèmes système.
• Supprimez la charge de travail associée, puis supprimez les chemins de stockage. Pour plus d’informations, consultez Supprimer un chemin de stockage.

Centre d’administration Windows

1. Dans Windows Admin Center, connectez-vous à un cluster, puis sélectionnez Volumes dans le volet Outils sur la gauche.
2. Dans la page Volumes , sélectionnez l’onglet Inventaire , puis sélectionnez le volume à supprimer.
3. En haut de la page de détails des volumes, sélectionnez Supprimer.
4. Dans la boîte de dialogue de confirmations, vérifiez que vous souhaitez supprimer le volume, puis sélectionnez Supprimer.

PowerShell

Utilisez l’applet de commande Remove-VirtualDisk pour supprimer l’objet VirtualDisk et renvoyer l’espace utilisé au pool de stockage qui expose l’objet VirtualDisk .

Tout d’abord, lancez PowerShell sur votre PC de gestion et exécutez l’applet de commande Get-VirtualDisk avec le paramètre CimSession , qui est le nom d’un nœud de cluster ou de serveur, par exemple clustername.contoso.com :

Get-VirtualDisk -CimSession clustername.contoso.com

Cette opération renvoie une liste des valeurs possibles pour le paramètre -FriendlyName , qui correspondent aux noms de volumes de votre cluster.

Example

Pour supprimer un volume mis en miroir appelé Volume1, exécutez la commande suivante dans PowerShell :

Remove-VirtualDisk -FriendlyName "Volume1"

Vous êtes invité à confirmer que vous souhaitez effectuer l’action et effacer toutes les données du volume. Choisissez O ou N.

Warning

Cette action est irréversible. Cela supprime définitivement un objet VirtualDisk Volume.

Étapes suivantes

Pour obtenir des instructions pas à pas sur d’autres tâches essentielles de la gestion du stockage, consultez également :

• Planifier des volumes
• Créer des volumes
• Protéger les volumes
