Méhsejt-vizualizációk

  • Cikk

Az Azure-munkafüzetek méhsejt-vizualizációi nagy sűrűségű nézeteket biztosítanak a metrikákról vagy kategóriákról, amelyek igény szerint fürtökként csoportosíthatók. Hasznosak a hotspotok vizuális azonosításához és a további részletezéshez.

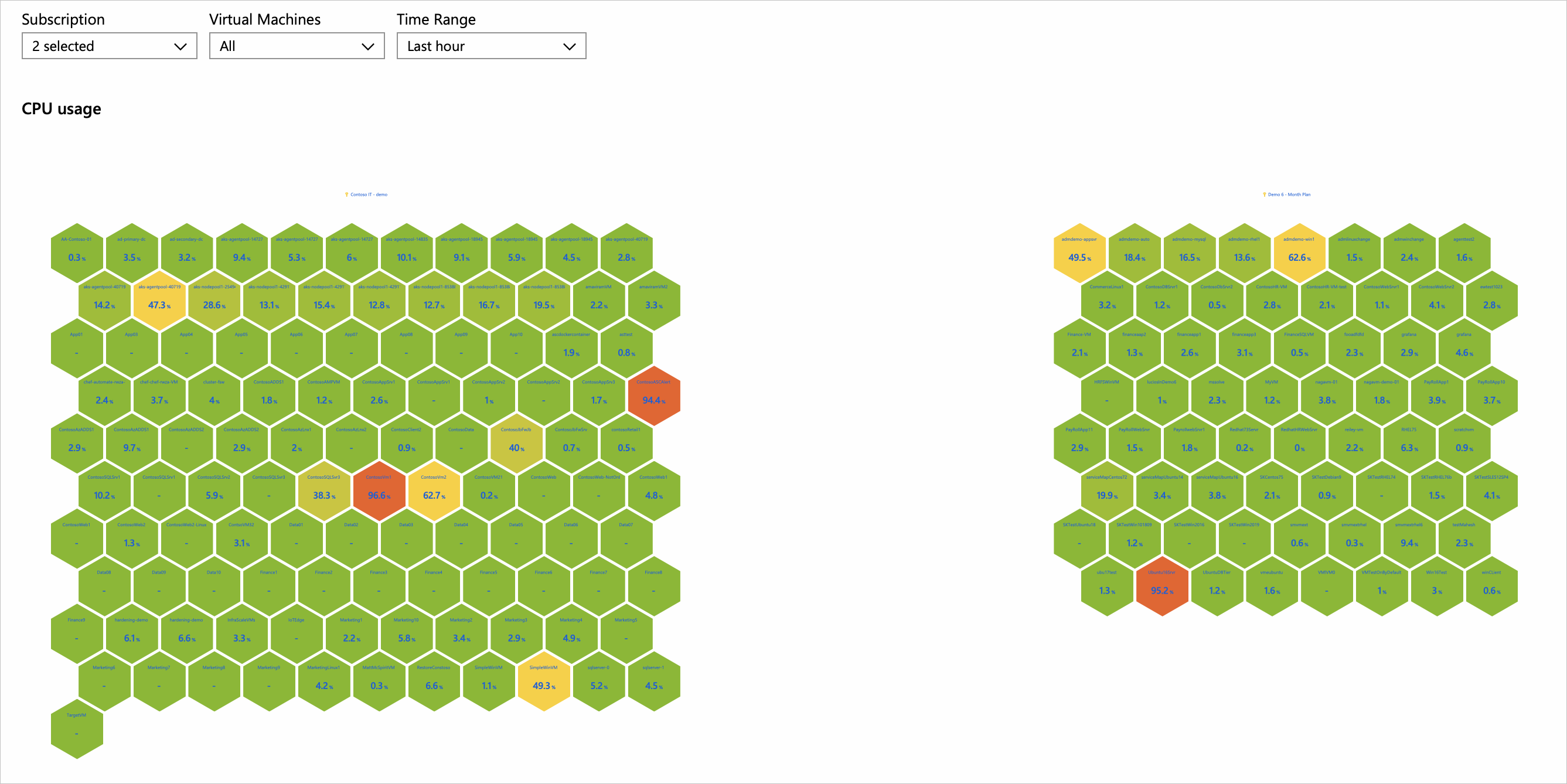

Az alábbi képen a virtuális gépek processzorhasználata látható két előfizetésben. Minden cella egy virtuális gépet jelöl. A szín/címke az átlagos processzorhasználatot jelöli. A vörösvértestek forró gépek. A virtuális gépek előfizetés szerint vannak fürtözve.

Screenshot that shows the CPU utilization of virtual machines across two subscriptions.

Ebből a videóból megtudhatja, hogyan hozhat létre hive-fürtöt.

Méhsejt hozzáadása

  1. A Szerkesztés gombra kattintva váltson szerkesztési módra a munkafüzetben.

  2. Válassza a Lekérdezés hozzáadása lehetőséget>, ha napló lekérdezésvezérlőt szeretne hozzáadni a munkafüzethez.

  3. Adatforrás esetén válassza a Naplók lehetőséget. Erőforrástípus esetén válassza a Log Analytics lehetőséget. Erőforrás esetén mutasson egy virtuálisgép-teljesítménynaplóval rendelkező munkaterületre.

  4. A lekérdezésszerkesztővel adja meg az elemzéshez szükséges KQL-t.

        Perf
| where CounterName == 'Available MBytes'
| summarize CounterValue = avg(CounterValue) by Computer, _ResourceId
| extend ResourceGroup = extract(@'/subscriptions/.+/resourcegroups/(.+)/providers/microsoft.compute/virtualmachines/.+', 1, _ResourceId)
| extend ResourceGroup = iff(ResourceGroup == '', 'On-premises computers', ResourceGroup), Id = strcat(_ResourceId, '::', Computer)

  5. Futtassa a lekérdezést.

  6. Vizualizáció beállítása a következőreGraph: .

  7. Válassza a Graph Gépház lehetőséget.

    1. A csomópont formátuma Gépház a tetején, állítsa be a következőt:
      1. Felső tartalom
        • Oszlop használata:Computer
        • Oszlopmegjelenítő: Text
      2. Tartalom középre igazítása
        • Oszlop használata:CounterValue
        • Oszlopmegjelenítő: Big Number
        • Színpaletta: None
        • Jelölje be az Egyéni számformázás jelölőnégyzetet.
        • Egységek: Megabytes
        • Törtjegyek maximális száma: 1
    2. Az Elrendezés Gépház alul, állítsa be a következőt:
      • Gráf típusa: Hive Clusters
      • Csomópont azonosítója: Id
      • Csoportosítás mező szerint: None
      • Csomópont mérete: 100
      • Hatszögek közötti margó: 5
      • Színezés típusa: Heatmap
      • Csomópont színmezője: CounterValue
      • Színpaletta: Red to Green
      • Minimális érték: 100
      • Maximális érték: 2000

  8. Válassza a Mentés és bezárás lehetőséget a panel alján.

Screenshot that shows query control, graph settings, and honeycomb with the preceding query and settings.

Méhsejtelrendezés beállításai

Beállítás Description
Node ID Kiválaszt egy oszlopot, amely a csomópontok egyedi azonosítóját adja meg. Az oszlop értéke lehet sztring vagy szám.
Group By Field Jelölje ki azt az oszlopot, amelyen a csomópontok fürtözhetők.
Node Size A hatszögletű cellák méretét állítja be. A tulajdonsággal testre Margin between hexagons szabhatja a méhsejtdiagram megjelenését.
Margin between hexagons Beállítja a hatszögletű cellák közötti rést. A tulajdonsággal testre Node size szabhatja a méhsejtdiagram megjelenését.
Coloring Type Kiválasztja a csomópont színezéséhez használni kívánt sémát.
Node Color Field Kiválaszt egy oszlopot, amely megadja azt a metrikát, amelyen a csomópontterületek alapulni fognak.

Csomópontszínezési típusok

Színezés típusa Leírás
None Minden csomópont színe megegyezik.
Categorical A csomópontok az eredményhalmaz egyik oszlopában lévő érték vagy kategória alapján vannak hozzárendelve színekhez. Az előző példában a színezés az eredményhalmaz oszlopán Kind alapul. A támogatott paletták a következőkDefault: és Cool tonePastel.
Heatmap Ebben a típusban a cellák egy metrikaoszlop és egy színpaletta alapján vannak színezve. A színkódolás egyszerű módot kínál a metrikák cellák közötti kiemelésére.
Thresholds Ebben a típusban a cellaszíneket küszöbértékszabályok állítják be, például: CPU > 90% => Piros, 60% > CPU > 90% => Sárga, CPU < 60% => Zöld.
Field Based Ebben a típusban egy oszlop adott RGB-értékeket biztosít a csomóponthoz. A legnagyobb rugalmasságot biztosítja, de általában több munka szükséges az engedélyezéshez.

Csomópontformátum beállításai

Megadhatja, hogy a csomópont különböző részeire milyen tartalmak kerülnek: felül, balra, középre, jobbra és alulra. Használhatja a munkafüzetek által támogatott összes renderelőt, például a szöveget, a nagy számokat, a spark-vonalakat és az ikonokat.
