Fa vizualizációk

A munkafüzetek farácsokon keresztül támogatják a hierarchikus nézeteket. A fák lehetővé teszik, hogy egyes sorok kibonthatók legyenek a következő szintre a részletezési élmény érdekében.

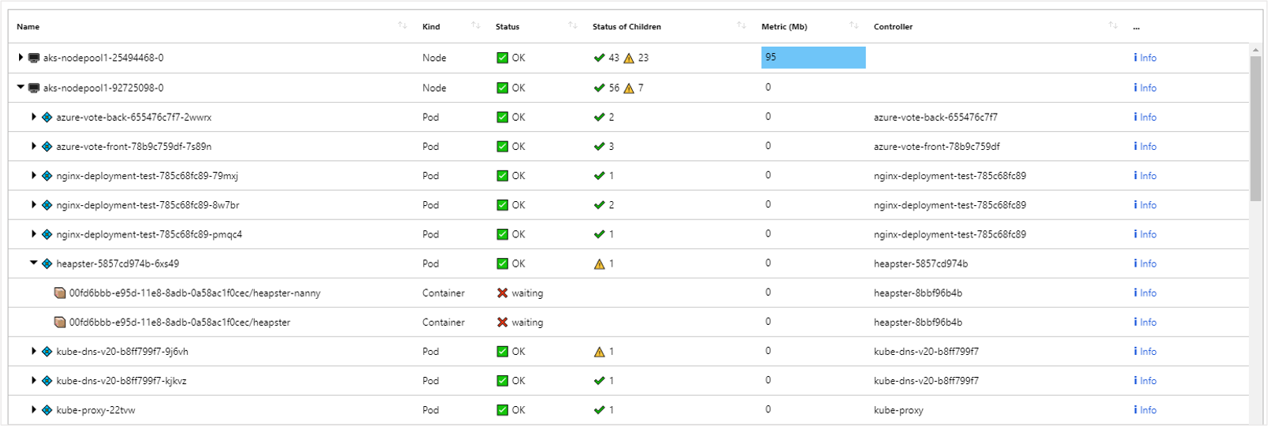

Az alábbi példa egy farácsként vizualizált munkakészlet-méret tárolóállapot-mérőszámait mutatja be. A legfelső szintű csomópontok itt az Azure Kubernetes Service (AKS) csomópontjai. A következő szintű csomópontok podok, a végső szintű csomópontok pedig tárolók. Figyelje meg, hogy az oszlopokat ugyanúgy formázhatja, mint egy rácsban hőtérképekkel, ikonokkal és hivatkozásokkal. Ebben az esetben a mögöttes adatforrás egy Log Analytics-munkaterület, amely AKS-naplókkal rendelkezik.

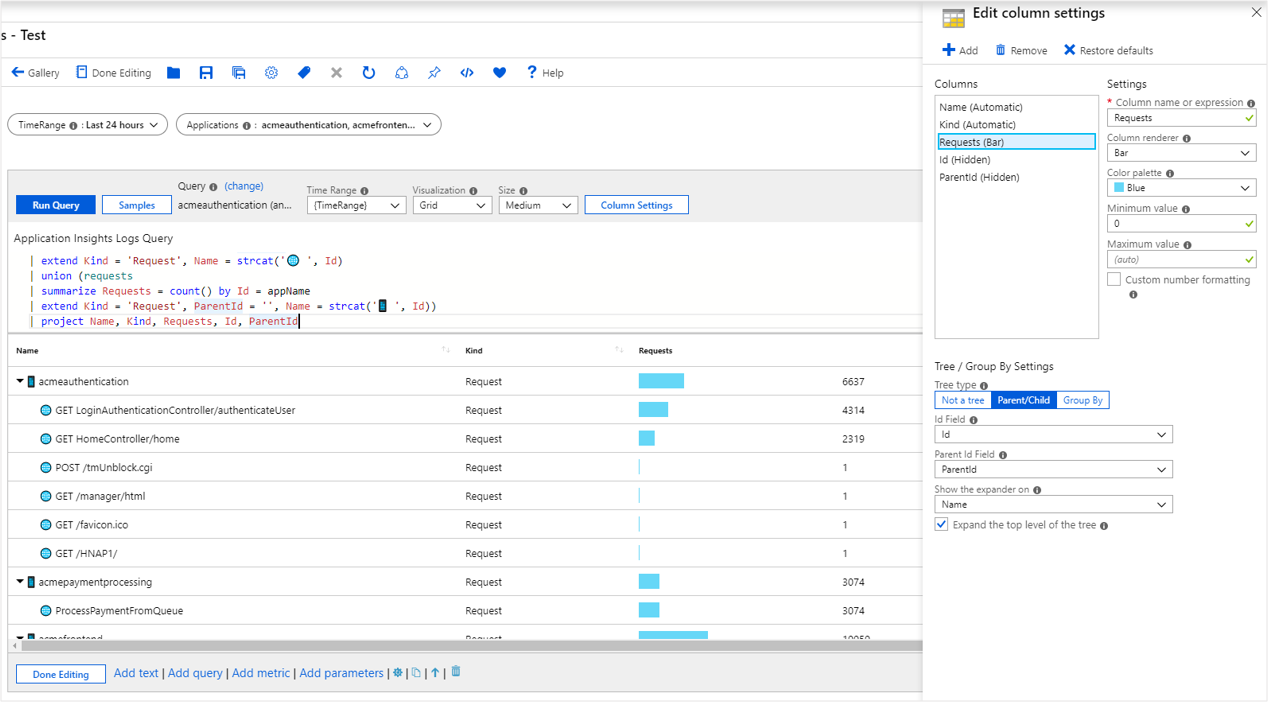

Farács hozzáadása

1. A munkafüzet szerkesztési módba váltásához válassza a Szerkesztés lehetőséget az eszköztáron.

2. Válassza a Lekérdezés hozzáadása lehetőséget>, ha napló lekérdezésvezérlőt szeretne hozzáadni a munkafüzethez.

3. Lekérdezéstípus esetén válassza a Naplók lehetőséget. Erőforrástípus esetén válassza ki például az Alkalmazás Elemzések lehetőséget, és jelölje ki a megcélzandó erőforrásokat.

4. A lekérdezésszerkesztővel adja meg az elemzéshez szükséges KQL-t.

   requests
   | summarize Requests = count() by ParentId = appName, Id = name
   | extend Kind = 'Request', Name = strcat('🌐 ', Id)
   | union (requests
   | summarize Requests = count() by Id = appName
   | extend Kind = 'Request', ParentId = '', Name = strcat('📱 ', Id))
   | project Name, Kind, Requests, Id, ParentId
   | order by Requests desc


5. Vizualizáció beállítása Rács értékre.

6. Válassza az Oszlop Gépház gombot az Oszlopbeállítások szerkesztése panel megnyitásához.

7. A felül található Oszlopok szakaszban állítsa be a következőt:

   • Azonosító – Oszlopmegjelenítő: Hidden
   • Szülőazonosító – Oszlopmegjelenítő: Hidden
   • Kérelmek – Oszlop renderelője: Bar
   • Színpaletta: Blue
   • Minimális érték: 0

8. A fa/csoport szerint Gépház szakasz alján állítsa be a következőt:

   • Fa típusa: Parent/Child
   • Azonosító mező: Id
   • Szülőazonosító mező: ParentId
   • A kibontó megjelenítése: Name
   • Jelölje be a Fa felső szintjének kibontása jelölőnégyzetet.

9. Kattintson a Panel alján található Mentés és bezárás gombra.

Fabeállítások

Beállítás	Description
Id Field	A rács minden sorának egyedi azonosítója.
Parent Id Field	Az aktuális sor szülőjének azonosítója.
Show the expander on	Az az oszlop, amelyen a fa kibontó látható. Gyakran előfordul, hogy a farácsok elrejtik az azonosító és a szülőazonosító mezőit, mert nem olvashatók. Ehelyett a kibontó egy olvashatóbb értékkel rendelkező mezőben jelenik meg, mint az entitás neve.
Expand the top level of the tree	Ha ki van jelölve, a farács a legfelső szinten kinyílik. Ez a beállítás akkor hasznos, ha alapértelmezés szerint további információkat szeretne megjeleníteni.

Csoportosítás rácsban

A csoportosítással az előző példában bemutatotthoz hasonló hierarchikus nézeteket hozhat létre egyszerűbb lekérdezésekkel. A fa belső csomópontjainál elveszíti az összesítést, de ez bizonyos esetekben elfogadható. Ha az alapul szolgáló eredményhalmaz nem alakítható át megfelelő faformává, a Csoportosítás szempontja használatával fanézeteket hozhat létre. Ilyenek például a riasztások, az állapot és a metrikaadatok.

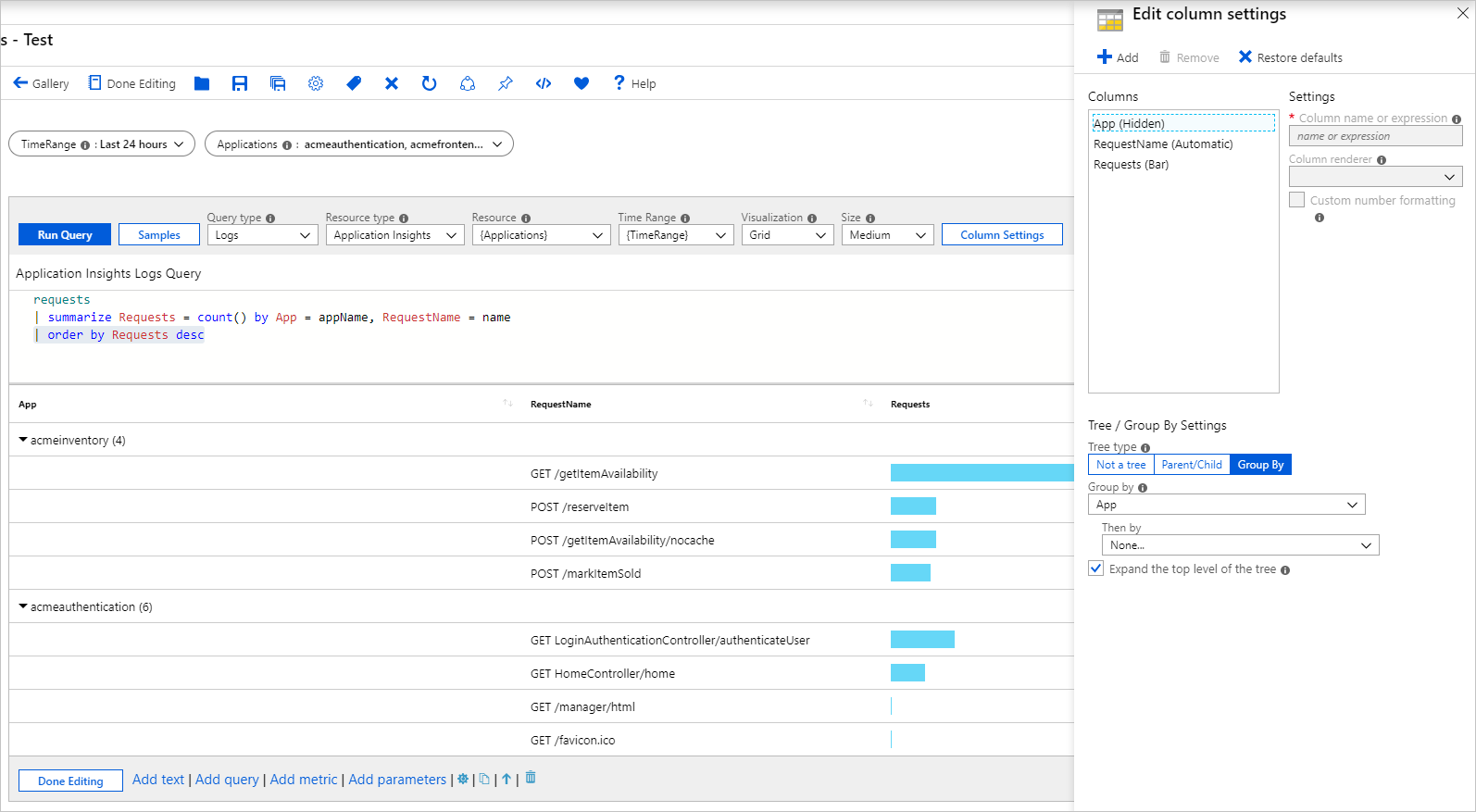

Fa hozzáadása csoportosítással

1. A munkafüzet szerkesztési módba váltásához válassza a Szerkesztés lehetőséget az eszköztáron.

2. Válassza a Lekérdezés hozzáadása lehetőséget>, ha napló lekérdezésvezérlőt szeretne hozzáadni a munkafüzethez.

3. Lekérdezéstípus esetén válassza a Naplók lehetőséget. Erőforrástípus esetén válassza ki például az Alkalmazás Elemzések lehetőséget, és jelölje ki a megcélzandó erőforrásokat.

4. A lekérdezésszerkesztővel adja meg az elemzéshez szükséges KQL-t.

   requests
   | summarize Requests = count() by App = appName, RequestName = name
   | order by Requests desc


5. Vizualizáció beállítása Rács értékre.

6. Válassza az Oszlop Gépház gombot az Oszlopbeállítások szerkesztése panel megnyitásához.

7. A felül található Oszlopok szakaszban állítsa be a következőt:

   • Alkalmazás – Oszlopmegjelenítő: Hidden
   • Kérelmek – Oszlop renderelője: Bar
   • Színpaletta: Blue
   • Minimális érték: 0

8. A fa/csoport szerint Gépház szakasz alján állítsa be a következőt:

   • Fa típusa: Group By
   • Csoportosítás:App
   • Ezután:None
   • Jelölje be a Fa felső szintjének kibontása jelölőnégyzetet.

9. Kattintson a Panel alján található Mentés és bezárás gombra.

Következő lépések

• Megtudhatja, hogyan hozhat létre diagramot munkafüzetekben.
• Megtudhatja, hogyan hozhat létre csempét munkafüzetekben.
