Oktatóanyag: Társviszony-létesítés létrehozása és módosítása ExpressRoute-kapcsolatcsoporthoz a Azure Portal

Ez az oktatóanyag bemutatja, hogyan hozhat létre és kezelhet útválasztási konfigurációt egy Azure Resource Manager ExpressRoute-kapcsolatcsoporthoz a Azure Portal használatával. Az ExpressRoute-kapcsolatcsoportokhoz tartozó társviszony-létesítések állapotát, frissítését, törlését és megszüntetését is ellenőrizheti. Ha egy másik módszert szeretne használni a kapcsolatcsoport használatához, válasszon ki egy cikket az alábbi listából:

Konfigurálhat privát társviszony-létesítést és Microsoft társviszony-létesítést egy ExpressRoute-kapcsolatcsoporthoz (az Azure nyilvános társviszony-létesítés elavult az új kapcsolatcsoportok esetében). A társviszonyok tetszőleges sorrendben konfigurálhatók. Az egyes társviszony-létesítéseket azonban mindenképp egyenként kell végrehajtania. További információ az útválasztási tartományokról és a társviszonyokról: ExpressRoute-útválasztási tartományok. További információ a nyilvános társviszony-létesítésről: ExpressRoute nyilvános társviszony-létesítés.

Eben az oktatóanyagban az alábbiakkal fog megismerkedni:

  • Kapcsolatcsoport Microsoft társviszony-létesítés konfigurálása, frissítése és törlése
  • Azure-beli privát társviszony-létesítés konfigurálása, frissítése és törlése kapcsolatcsoportokhoz

Előfeltételek

  • A konfigurálás megkezdése előtt ellenőrizze, hogy áttekintette-e a következő oldalakat:
  • Egy aktív ExpressRoute-kapcsolatcsoportra lesz szüksége. A folytatás előtt kövesse az ExpressRoute-kapcsolatcsoport létrehozását ismertető útmutatót, és engedélyezze a kapcsolatcsoportot a kapcsolatszolgáltatónál. A társviszony(ok) konfigurálásához az ExpressRoute-kapcsolatcsoportnak kiépített és engedélyezett állapotban kell lennie.
  • Ha megosztott kulcsot/MD5-kivonatot szeretne használni, ügyeljen arra, hogy az alagút mindkét oldalán használja a kulcsot. A korlát legfeljebb 25 alfanumerikus karakter lehet. A speciális karakterek nem támogatottak.

Az utasítások csak 2. rétegbeli kapcsolatszolgáltatásokat kínáló szolgáltatóknál létrehozott kapcsolatcsoportokra vonatkoznak. Ha felügyelt 3. rétegbeli szolgáltatásokat (általában IPVPN-t, például MPLS-t) kínáló szolgáltatót használ, a kapcsolatszolgáltató konfigurálja és kezeli az útválasztást.

Fontos

A szolgáltatásfelügyeleti portálon jelenleg nem hirdetünk szolgáltatók által konfigurált társviszony-létesítéseket. Dolgozunk azon, hogy hamarosan bevezethessük ezt a képességet. A BGP-társviszonyok konfigurálása előtt forduljon a szolgáltatóhoz.

Microsoftos társhálózat-létesítés

Ez a szakasz segítséget nyújt az ExpressRoute-kapcsolatcsoportok Microsoft társviszony-létesítési konfigurációjának létrehozásához, beszerzéséhez, frissítéséhez és törléséhez.

Fontos

Microsoft 2017. augusztus 1. előtt konfigurált ExpressRoute-kapcsolatcsoportok társviszony-létesítése az összes szolgáltatáselőtagot meghirdeti a Microsoft társviszony-létesítésen keresztül, még akkor is, ha az útvonalszűrők nincsenek meghatározva. Microsoft 2017. augusztus 1-jén vagy azt követően konfigurált ExpressRoute-kapcsolatcsoportok társviszony-létesítése nem lesz meghirdetett előtagokkal, amíg egy útvonalszűrőt nem csatol a kapcsolatcsoporthoz. További információ: Útvonalszűrő konfigurálása Microsoft társviszony-létesítéshez.

Microsoft társviszony-létesítés létrehozása

  1. Konfigurálja az ExpressRoute-kapcsolatcsoportot. A továbblépés előtt ellenőrizze a Szolgáltató állapotát , és győződjön meg arról, hogy a kapcsolatszolgáltató teljesen kiépítette a kapcsolatcsoportot.

    Ha a kapcsolatszolgáltató felügyelt 3. rétegbeli szolgáltatásokat kínál, megkérheti a kapcsolatszolgáltatót, hogy engedélyezze Microsoft társviszony-létesítést. Nem kell követnie a következő szakaszokban felsorolt utasításokat. Ha azonban a kapcsolatszolgáltató nem kezeli az útválasztást, a kapcsolatcsoport létrehozása után folytassa az alábbi lépésekkel.

    Kapcsolatcsoport – Szolgáltató állapota: Nincs kiépítve

    Képernyőkép az ExpressRoute-bemutató kapcsolatcsoport Áttekintés oldaláról egy piros mezővel, amely a Szolgáltató állapota Nincs kiépítve értékre van állítva.

    Kapcsolatcsoport – Szolgáltató állapota: Kiépítve

    Képernyőkép az ExpressRoute-bemutató kapcsolatcsoport Áttekintés oldaláról egy piros mezővel, amely a Szolgáltató állapota Kiépített értékre van állítva.

  2. Konfigurálja a Microsoft társviszony-létesítést a kapcsolatcsoporthoz. A folytatás előtt győződjön meg arról, hogy rendelkezik a következő információkkal.

    • Az Ön tulajdonában lévő és egy RIR-ben/IRR-ben regisztrált alhálózatpár. A rendszer az egyik alhálózatot használja az elsődleges kapcsolathoz, a másikat pedig a másodlagos kapcsolathoz. Ezen alhálózatok mindegyikéből hozzárendeli az első használható IP-címet az útválasztóhoz, mivel Microsoft a második használható IP-címet használja az útválasztójához. Ehhez az alhálózatpárhoz három lehetőség közül választhat:
      • IPv4: Két /30 alhálózat. Ezeknek érvényes nyilvános IPv4-előtagoknak kell lenniük.
      • IPv6: Két /126 alhálózat. Ezeknek érvényes nyilvános IPv6-előtagoknak kell lenniük.
      • Mindkettő: Két /30 alhálózat és két /126 alhálózat.
    • Egy érvényes VLAN-azonosító a tárviszony-létesítés létrehozásához. Győződjön meg róla, hogy a kapcsolatcsoporton egy másik társviszony-létesítés sem használja ugyanezt a VLAN-azonosítót. Az elsődleges és a másodlagos kapcsolatok esetében is ugyanazt a VLAN-azonosítót kell használnia.
    • Egy AS-szám a társviszony-létesítéshez. 2 és 4 bájtos AS-számokat is használhat.
    • Meghirdetett előtagok: A BGP-munkamenetben meghirdetni kívánt előtagok listáját adja meg. A rendszer kizárólag a nyilvános IP-cím-előtagokat fogadja el. Ha előtagokat szeretne küldeni, elküldhet egy vesszővel tagolt listát. Az előtagoknak egy RIR/IRR jegyzékben regisztrálva kell lenniük az Ön neve alatt.
    • Választható- Ügyfél ASN-je: Ha olyan előtagokat hirdet meg, amelyek nincsenek regisztrálva a társviszony-létesítési AS-számhoz, megadhatja azt az AS-számot, amelyhez regisztrálva vannak.
    • Útválasztási jegyzék neve: Megadhatja az RIR/IRR jegyzék nevét, amelyben az AS-szám és az előtagok regisztrálva vannak.
    • Választható- MD5-kivonat, ha úgy dönt, hogy használ egyet.
  3. A konfigurálni kívánt társviszony-létesítést az alábbi példában látható módon választhatja ki. Válassza ki a Microsoft társviszony-létesítés sorát.

    Képernyőkép a Microsoft társviszony-létesítési sor kiválasztásáról.

  4. Konfigurálja a Microsoft társviszony-beállítást. Mentse a konfigurációt, miután megadta az összes paramétert. Az alábbi képen egy példakonfiguráció látható:

    Képernyőkép Microsoft társviszony-létesítési konfigurációról.

    Fontos

    Microsoft ellenőrzi, hogy a megadott "Meghirdetett nyilvános előtagok" és a "Társ ASN" (vagy "Ügyfél ASN") hozzá vannak-e rendelve Önhöz az internetes útválasztási beállításjegyzékben. Ha egy másik entitástól kapja meg a nyilvános előtagokat, és a hozzárendelés nincs rögzítve az útválasztási beállításjegyzékben, az automatikus érvényesítés nem fejeződik be, és manuális ellenőrzést igényel. Ha az automatikus érvényesítés sikertelen, az "Ellenőrzés szükséges" üzenet jelenik meg.

    Ha megjelenik az "Ellenőrzés szükséges" üzenet, gyűjtse össze a nyilvános előtagokat megjelenítő dokumentum(oka)t a szervezethez az útválasztási beállításjegyzékben az előtagok tulajdonosaként felsorolt entitás, és küldjön el ezeket a dokumentumokat manuális ellenőrzésre egy támogatási jegy megnyitásával.

    Ha a kapcsolatcsoport érvényesítésre szoruló állapotba kerül, meg kell nyitnia egy támogatási jegyet az előtagok tulajdonjogának igazolásához a támogatási csapatunknak. Támogatási jegyet közvetlenül a portálról nyithat meg, az alábbi példában látható módon:

    Képernyőkép a nyilvános előtagok tulajdonjogának igazolására vonatkozó új támogatási jegy kéréséről.

Microsoft társviszony-létesítés részleteinek megtekintése

A társviszony Microsoft-létesítés tulajdonságainak megtekintéséhez válassza ki a társviszony-létesítés sorát.

Képernyőkép Microsoft társviszony-létesítési tulajdonságok megtekintéséről.

Microsoft társviszony-létesítés konfigurációjának frissítése

Kiválaszthatja a módosítani kívánt társviszony-létesítés sorát, majd módosíthatja a társviszony-létesítési tulajdonságokat, és mentheti a módosításokat.

Képernyőkép Microsoft társviszony-létesítési konfiguráció frissítéséről.

Azure-beli privát társhálózat-létesítés

Ez a szakasz segít létrehozni, lekérni, frissíteni és törölni az Azure privát társviszony-létesítési konfigurációját egy ExpressRoute-kapcsolatcsoporthoz.

Azure privát társviszony-létesítés létrehozása

  1. Konfigurálja az ExpressRoute-kapcsolatcsoportot. A folytatás előtt győződjön meg róla, hogy a kapcsolatszolgáltató teljesen kiépítette a kapcsolatcsoportot.

    Ha a kapcsolatszolgáltató felügyelt 3. rétegbeli szolgáltatásokat kínál, megkérheti a kapcsolatszolgáltatót, hogy engedélyezze az Azure-beli privát társviszony-létesítést. Nem kell követnie a következő szakaszokban felsorolt utasításokat. Ha azonban a kapcsolatszolgáltató nem kezeli az útválasztást, a kapcsolatcsoport létrehozása után folytassa a következő lépésekkel.

    Kapcsolatcsoport – Szolgáltató állapota: Nincs kiépítve

    Képernyőkép az ExpressRoute demo circuit Áttekintés oldaláról, amelyen egy piros mező látható, amely a Nem kiépített szolgáltató állapotot emeli ki.

    Kapcsolatcsoport – Szolgáltató állapota: Kiépített

    Képernyőkép az ExpressRoute demo circuit Áttekintés oldaláról egy piros mezővel, amely a Kiépített szolgáltató állapotot emeli ki.

  2. Konfigurálja az Azure privát társviszony-létesítést a kapcsolatcsoport számára. A következő lépések végrehajtása előtt győződjön meg arról, hogy rendelkezik a következő elemekkel:

    • Egy alhálózatpár, amely nem része a virtuális hálózatok számára fenntartott címtérnek. A rendszer az egyik alhálózatot használja az elsődleges kapcsolathoz, a másikat pedig a másodlagos kapcsolathoz. Az egyes alhálózatok közül az első használható IP-címet rendeli hozzá az útválasztóhoz, mivel Microsoft a második használható IP-címet használja az útválasztójához. Ehhez az alhálózatpárhoz három lehetőség közül választhat:
      • IPv4: Két /30 alhálózat.
      • IPv6: Két /126 alhálózat.
      • Mindkettő: Két /30 alhálózat és két /126 alhálózat.
    • Egy érvényes VLAN-azonosító a tárviszony-létesítés létrehozásához. Győződjön meg róla, hogy a kapcsolatcsoporton egy másik társviszony-létesítés sem használja ugyanezt a VLAN-azonosítót. Az elsődleges és a másodlagos hivatkozások esetében is ugyanazt a VLAN-azonosítót kell használnia.
    • Egy AS-szám a társviszony-létesítéshez. 2 és 4 bájtos AS-számokat is használhat. Ehhez a társviszony-létesítéshez használhat privát AS-számot, kivéve a 65515 és 65520 közötti számot, beleértve a számot is.
    • A privát társviszony konfigurálásakor meg kell hirdetnie a helyszíni Edge-útválasztó és az Azure közötti útvonalakat BGP-n keresztül.
    • Választható- MD5-kivonat, ha úgy dönt, hogy használ egyet.
  3. Válassza ki az Azure privát társviszony-létesítési sort az alábbi példában látható módon:

    Képernyőkép a privát társviszony-létesítési sor kiválasztásáról.

  4. Konfigurálja a privát társviszony-létesítést. Mentse a konfigurációt, miután megadta az összes paramétert.

    Képernyőkép a privát társviszony-létesítési konfigurációról.

Azure privát társviszony-létesítés részleteinek megtekintése

Az Azure privát társviszony-létesítés tulajdonságainak megtekintéséhez válassza ki a társviszony-létesítést.

Képernyőkép a privát társviszony-létesítési tulajdonságok megtekintéséről.

Azure privát társviszony-létesítés konfigurációjának frissítése

A társviszony-létesítés sorának kijelölésével módosíthatja a társviszony-létesítés tulajdonságait. A frissítés után mentse a módosításokat.

Képernyőkép a privát társviszony-létesítési konfiguráció frissítéséről.

Az erőforrások eltávolítása

Microsoft társviszony-létesítés törlése

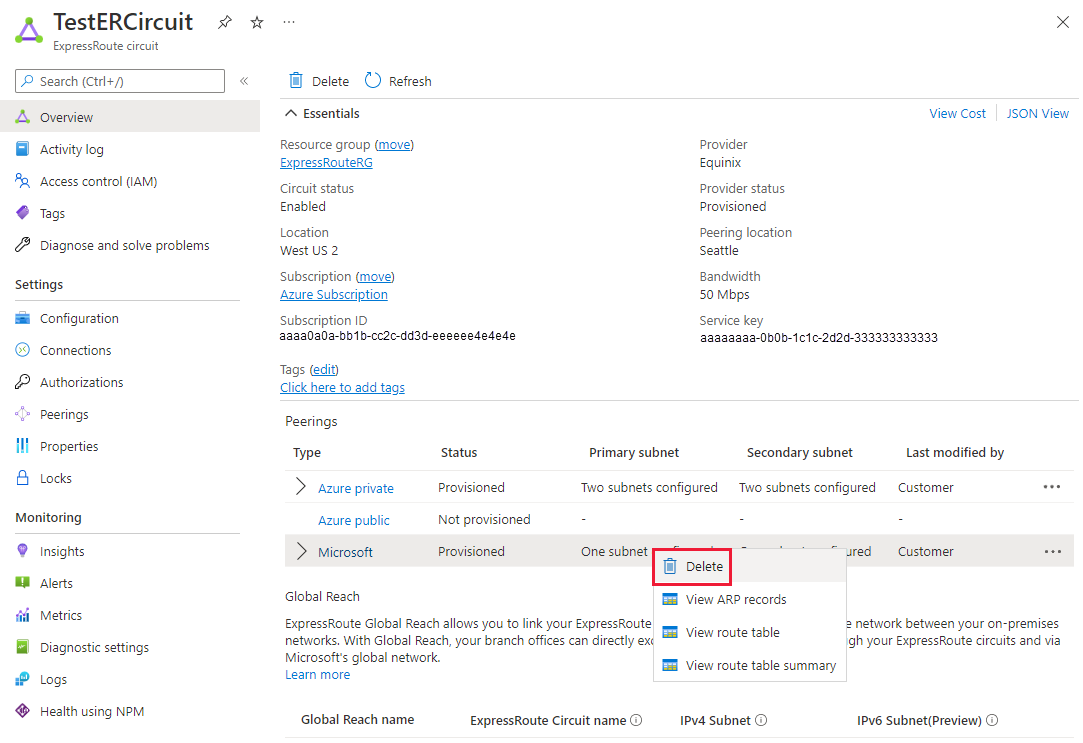

A Microsoft társviszony-létesítési konfiguráció eltávolításához kattintson a jobb gombbal a társviszony-létesítésre, és válassza a Törlés lehetőséget az alábbi képen látható módon:

Képernyőkép Microsoft társviszony-létesítés törléséről.

Azure privát társviszony-létesítés törlése

A privát társviszony-létesítési konfiguráció eltávolításához kattintson a jobb gombbal a társviszony-létesítésre, és válassza a Törlés lehetőséget az alábbi képen látható módon:

Figyelmeztetés

A művelet futtatása előtt minden virtuális hálózati kapcsolatot és ExpressRoute Global Reach-kapcsolatot el kell távolítani.

Képernyőkép a privát társviszony-létesítés törléséről.

Következő lépések

Miután konfigurálta az Azure-beli privát társviszony-létesítést, létrehozhat egy ExpressRoute-átjárót, amely összekapcsol egy virtuális hálózatot a kapcsolatcsoporttal.
