Az Azure Stack Hub operátori hozzáférési munkaállomása

Az operátori hozzáférési munkaállomás (OAW) egy virtuális gép (VM) üzembe helyezésére szolgál egy Azure Stack Hub hardveres életciklus-gazdagépen (HLH) vagy bármely más, a Microsoft Hyper-V-t futtató gépen. Hálózati kapcsolatot igényel az Azure Stack Hub-végpontokhoz, amelyek operátori vagy felhasználói forgatókönyvekben használhatók.

Az OAW virtuális gép egy opcionális virtuális gép, amelyet az Azure Stack Hub nem igényel a működéshez. Célja, hogy a legújabb eszközöket biztosítsa az operátoroknak vagy a felhasználóknak az Azure Stack Hub használata során.

OAW-forgatókönyvek

Az alábbi táblázatok az OAW gyakori forgatókönyveit sorolják fel. A Távoli asztal használatával csatlakozzon az OAW-hoz.

Forgatókönyv	Leírás
Hozzáférés a rendszergazdai portálhoz	Rendszergazdai műveletek végrehajtása.
Hozzáférés PEP	Naplógyűjtés és feltöltés: - SMB-megosztási létrehozása a HLH-n az Azure Stack Hubról történő fájlátvitelhez. -Az Azure Storage Explorerrel feltöltheti az SMB-megosztásba mentett naplókat.
Azure Stack Hub regisztrálása	Az újraregisztrációhoz kérje le a korábbi regisztrációs nevet és erőforráscsoportot a rendszergazdai portálról.
Piactér szindikáció	SMB-megosztás létrehozása a HLH-n a letöltött rendszerkép vagy bővítmény tárolásához.
Virtuális gépek létrehozása	Virtuális gépek létrehozása az Azure CLI használatával.
AKS- kezelése	AKS-fürtök kezelése; például skálázás vagy frissítés.

Előre telepített szoftverek

Az alábbi táblázat az OAW virtuális gépen előre telepített szoftvereket sorolja fel.

Szoftvernév	Hely
Microsoft Edge vállalati használatra	[SystemDrive]\Program Files (x86)\Microsoft\Edge\Application
Az Modules	[SystemDrive]\ProgramFiles\WindowsPowerShell\Modules
PowerShell 7	[SystemDrive]\Program Files\PowerShell\7
Azure Command-Line Interface (CLI)	[SystemDrive]\Program Files (x86)\Microsoft SDKs\Azure\CLI2
Microsoft Azure Storage Explorer	[SystemDrive]\Program Files (x86)\Microsoft Azure Storage Explorer
AzCopy	[SystemDrive]\VMSoftware\azcopy_windows_amd64_*
AzureStack-Tools	[SystemDrive]\VMSoftware\AzureStack-Tools

Fájlok letöltése

Az OAW virtuális gép létrehozásához szükséges fájlok letöltéséhez, kattintson ide. A letöltés előtt mindenképpen tekintse át a Microsoft adatvédelmi nyilatkozatát és jogi feltételeket.

A megoldás állapot nélküli jellege miatt nincsenek frissítések az OAW virtuális géphez. Minden mérföldkőhöz megjelenik a virtuálisgép-lemezképfájl új verziója. Új OAW virtuális gép létrehozásához használja a legújabb verziót. A képfájl a Windows Server 2019 legújabb verzióján alapul. A telepítés után a Windows Update használatával alkalmazhat frissítéseket, beleértve a kritikus frissítéseket is.

Ellenőrizze a letöltött OAW.zip fájl kivonatát, és győződjön meg arról, hogy nem lett módosítva, mielőtt az OAW virtuális gép létrehozásához használták volna. Futtassa a következő PowerShell-szkriptet. Ha a visszatérési érték igaz, használhatja a letöltött OAW.zip-t:

Jegyzet

A letöltés kinyerése után oldja fel a szkriptfájlok letiltását.

param(
    [Parameter(Mandatory=$True)]
    [ValidateNotNullOrEmpty()]
    [ValidateScript({Test-Path $_ -PathType Leaf})]
    [string]
    $DownloadedOAWZipFilePath
)
$expectedHash = 'F5172B3A97248826C73A3D7ABC0440CFA1EC3B31CAC6A1BC1100B9E241099780'
$actualHash = (Get-FileHash -Path $DownloadedOAWZipFilePath).Hash
Write-Host "Expected hash: $expectedHash"
if ($expectedHash -eq $actualHash)
{
    Write-Host 'SUCCESS: OAW.zip file hash matches.'
}
else
{
    Write-Error "ERROR: OAW.zip file hash does not match! It isn't safe to use it, please download it again. Actual hash: $actualHash"
}

A szkript másolásának a környezetébe történő másik módja az, ha a AzureStack-Tools által kínált Test-FileHash parancsmagot használja a OAW.zip fájl kivonatának ellenőrzésére.

1. Töltse le a Test-FileHash.psm1 fájlt a GitHubról, majd futtassa a következőt:

   Import-Module .\Test-FileHash.psm1 -Force -Verbose


2. A Test-FileHash modul importálása után ellenőrizze a OAW.zip fájl kivonatát:

   Test-FileHash -ExpectedHash "F5172B3A97248826C73A3D7ABC0440CFA1EC3B31CAC6A1BC1100B9E241099780" -FilePath "<path to the OAW.zip file>"

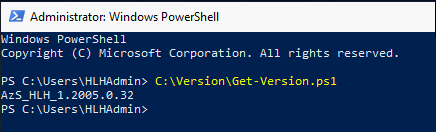

HLH-verzió ellenőrzése

Jegyzet

Ez a lépés fontos annak megállapításához, hogy az OAW-t egy Microsoft-rendszerkép vagy OEM-rendszerkép használatával üzembe helyezett HLH-n helyezi-e üzembe. Ez a PowerShell-parancsmag nem található az OEM-rendszerkép használatával üzembe helyezett HLH-n. Ha az OAW-t általános Microsoft Hyper-V-n helyezi üzembe, kihagyhatja ezt a lépést.

1. Jelentkezzen be a HLH-be a hitelesítő adataival.

2. Nyissa meg a PowerShell ISE-t, és futtassa a következő szkriptet:

   C:\Version\Get-Version.ps1


   Például:



OAW virtuális gép létrehozása szkripttel

Az alábbi szkript előkészíti a virtuális gépet a Microsoft Azure Stack Hub eléréséhez használt operátori hozzáférési munkaállomásként (OAW).

1. Jelentkezzen be a HLH-be a hitelesítő adataival.

2. Töltse le OAW.zip és bontsa ki a fájlokat.

3. Nyisson meg egy emelt szintű PowerShell-munkamenetet.

4. Keresse meg a OAW.zip fájl kibontott tartalmát.

5. Futtassa a New-OAW.ps1 szkriptet.

Példa: Üzembe helyezés HLH-n Microsoft-rendszerkép használatával

$oawRootPath = "D:\oawtest"
$securePassword = Read-Host -Prompt "Enter password for Azure Stack OAW's local administrator" -AsSecureString

if (Get-ChildItem -Path $oawRootPath -Recurse | Get-Item -Stream Zone* -ErrorAction SilentlyContinue | Select-Object FileName)
{ Write-Host "Execution failed, unblock the script files first" }
else { .\New-OAW.ps1 -LocalAdministratorPassword $securePassword }

Példa: Üzembe helyezés HLH-n OEM-rendszerkép használatával

$oawRootPath = "D:\oawtest"
$securePassword = Read-Host -Prompt "Enter password for Azure Stack OAW's local administrator" -AsSecureString

if (Get-ChildItem -Path $oawRootPath -Recurse | Get-Item -Stream Zone* -ErrorAction SilentlyContinue | Select-Object FileName)
{ Write-Host "Execution failed, unblock the script files first" }
else { .\New-OAW.ps1 -LocalAdministratorPassword $securePassword -AzureStackCertificatePath 'F:\certroot.cer' -DeploymentDataFilePath 'F:\DeploymentData.json' -AzSStampInfoFilePath 'F:\AzureStackStampInformation.json' }

Ha a AzureStackStampInformation.json fájl tartalmazza az OAW virtuális gép elnevezési előtagot, akkor a rendszer ezt az értéket használja a VirtualMachineName paraméterhez. Ellenkező esetben az alapértelmezett név AzSOAW, vagy a felhasználó által megadott név. A AzureStackStampInformation.json a emelt szintű végpont használatával lehet újra létrehozni, ha az nem található meg a HLH-ben.

Jegyzet

A AzureStackCertificatePath paramétert csak akkor szabad használni, ha az Azure Stack Hubot vállalati hitelesítésszolgáltatótól származó tanúsítványokkal helyezték üzembe. Ha a DeploymentData.json nem érhető el, lépjen kapcsolatba a hardverpartnerével a visszanyeréséhez, vagy folytassa a Microsoft Hyper-V-n történő példa üzembe helyezéssel.

Példa: Üzembe helyezés a Microsoft Hyper-V

A Microsoft Hyper-V futtató géphez négy (4) mag és két (2) GB rendelkezésre álló memória szükséges. A PowerShell-parancsmagok anélkül hozzák létre az OAW virtuális gépet, hogy IP-konfigurációt alkalmaznak a vendég hálózati adapterre. Ha a példában az OAW-t egy HLH-n helyezi üzembe, konfigurálnia kell a üzembehelyezési virtuális gép (DVM) által eredetileg használt IP-címet, amely általában a BMC-hálózat második és utolsó IP-címe.

Példák	IP-címek
BMC-hálózat	10.26.5.192/26
Első gazdagép IP	10.26.5.193
Utolsó gazdagép IP-címe	10.26.5.254
DVM/OAW IP	10.26.5.253
Alhálózati maszk	255.255.255.192
Alapértelmezett átjáró	10.26.5.193

$oawRootPath = "D:\oawtest"
$securePassword = Read-Host -Prompt "Enter password for Azure Stack OAW's local administrator" -AsSecureString

if (Get-ChildItem -Path $oawRootPath -Recurse | Get-Item -Stream Zone* -ErrorAction SilentlyContinue | Select-Object FileName)
{ Write-Host "Execution failed, unblock the script files first" }
else { .\New-OAW.ps1 -LocalAdministratorPassword $securePassword -AzureStackCertificatePath 'F:\certroot.cer' `-SkipNetworkConfiguration -VirtualSwitchName Example }

Jegyzet

A AzureStackCertificatePath paramétert csak akkor szabad használni, ha az Azure Stack Hubot vállalati hitelesítésszolgáltatótól származó tanúsítványokkal helyezték üzembe. Az OAW virtuális gép hálózati konfiguráció nélkül lesz üzembe helyezve. Konfigurálhat statikus IP-címet, vagy lekérhet egy IP-címet DHCP-en keresztül.

Felhasználói fiók szabályzata

A rendszer a következő felhasználói fiókszabályzatot alkalmazza az OAW virtuális gépre:

• Beépített rendszergazdai felhasználónév: AdminUser
• MinimumPasswordLength = 14
• A PasswordComplexity funkció engedélyezve van
• MinimumPasswordAge = 1 (nap)
• MaximumPasswordAge = 42 (nap)
• NewGuestName = GUser (alapértelmezés szerint letiltva)

New-OAW parancsmag paraméterei

Két paraméterkészlet érhető el a New-OAW-hoz. A választható paraméterek zárójelben jelennek meg.

New-OAW
-LocalAdministratorPassword <Security.SecureString> `
[-AzureStackCertificatePath <String>] `
[-AzSStampInfoFilePath <String>] `
[-CertificatePassword <Security.SecureString>] `
[-ERCSVMIP <String[]>] `
[-DNS <String[]>] `
[-DeploymentDataFilePath <String>] `
[-SkipNetworkConfiguration] `
[-ImageFilePath <String>] `
[-VirtualMachineName <String>] `
[-VirtualMachineMemory <int64>] `
[-VirtualProcessorCount <int>] `
[-VirtualMachineDiffDiskPath <String>] `
[-PhysicalAdapterMACAddress <String>] `
[-VirtualSwitchName <String>] `
[-ReCreate] `
[-AsJob] `
[-Passthru] `
[-WhatIf] `
[-Confirm] `
[<CommonParameters>]

New-OAW
-LocalAdministratorPassword <Security.SecureString> `
-IPAddress <String> `
-SubnetMask <String> `
-DefaultGateway <String> `
-DNS <String[]> `
-TimeServer<String> `
[-AzureStackCertificatePath <String>] `
[-AzSStampInfoFilePath <String>] `
[-CertificatePassword <Security.SecureString>] `
[-ERCSVMIP <String[]>] `
[-ImageFilePath <String>] `
[-VirtualMachineName <String>] `
[-VirtualMachineMemory <int64>] `
[-VirtualProcessorCount <int>] `
[-VirtualMachineDiffDiskPath <String>] `
[-PhysicalAdapterMACAddress <String>] `
[-VirtualSwitchName <String>] `
[-ReCreate] `
[-AsJob] `
[-Passthru] `
[-WhatIf] `
[-Confirm] `
[<CommonParameters>]

Az alábbi táblázat felsorolja az egyes paraméterek definícióját.

paraméter	Kötelező/Választható	leírás
LocalAdministratorPassword	Szükséges	A virtuális gép helyi rendszergazdai fiókjának jelszava: AdminUser.
IP-cím	Szükséges	Statikus IPv4-cím a TCP/IP virtuális gépen való konfigurálásához.
Alhálózati maszk	Szükséges	Az IPv4-alhálózati maszk a TCP/IP virtuális gépen való konfigurálásához.
Alapértelmezett átjáró	Szükséges	Az alapértelmezett átjáró IPv4-címe a TCP/IP virtuális gépen való konfigurálásához.
DNS (Domain névrendszer)	Szükséges	DNS-kiszolgáló(k) a TCP/IP virtuális gépen való konfigurálásához.
TimeServer	Szükséges	Az Azure Stack Hub által szinkronizált időkiszolgáló IP-címe, amely az OAW által is szinkronizált időforrás lesz. Ellenőrizze a AzureStackStampInformation.json, vagy kérje meg a rendszergazdától annak az időkiszolgálónak az IP-címét, amelyről a Hub szinkronizál. Sürgősség esetén, és nem tudta lekérni annak az időkiszolgálónak az IP-címét, amelyről a Hub szinkronizál, beírhatja a paraméter alapértelmezett időkiszolgálóját, a "time.windows.com,0x8" értéket. Vegye figyelembe, hogy nagyon ajánlott meggyőződni arról, hogy az OAW és a Hub ideje szinkronban van, hogy elkerülje a lehetséges óraeltérési problémákat, amikor egy OAW-ban dolgozik a Hubbal való interakció során.
ImageFilePath	Szabadon választható	A Microsoft által biztosított OAW.vhdx elérési útja. Az alapértelmezett érték OAW.vhdx a szkript ugyanazon szülőmappájában.
VirtuálisGépNév	Szabadon választható	A virtuális géphez hozzárendelendő név. Ha az elnevezési előtag megtalálható a DeploymentData.json fájlban, akkor az lesz az alapértelmezett név. Ellenkező esetben AzSOAWlesz az alapértelmezett név. Megadhat egy másik nevet az alapértelmezett érték felülírásához.
VirtualMachineMemory	Szabadon választható	A virtuális géphez hozzárendelendő memória. Az alapértelmezett érték 2 GB.
VirtuálisProcesszorSzám	Szabadon választható	A virtuális géphez hozzárendelendő virtuális processzorok száma. Az alapértelmezett érték 4.
VirtualMachineDiffDiskPath	Szabadon választható	Az ideiglenes lemezfájlok tárolásának elérési útja a felügyeleti virtuális gép aktív állapotában. Az alapértelmezett érték a szkript ugyanazon szülőmappájában található DiffDisks alkönyvtár.
AzureStackCertificatePath	Szabadon választható	Az Azure Stack Hub-hozzáférés virtuális gépére importálandó tanúsítványok elérési útja.
AzSStampInfoFilePath	Szabadon választható	A AzureStackStampInformation.json fájl elérési útja, ahol a szkript lekérheti az ERCS virtuális gép IP-címét.
CertificatePassword	Szabadon választható	Az Azure Stack Hub-hozzáféréshez a virtuális gépre importálandó tanúsítvány jelszava.
ERCSVMIP	Szabadon választható	Az Azure Stack Hub ERCS virtuális gépek IP-címei, amelyeket hozzá kell adni a virtuális gép megbízható gazdagéplistájához. Nem lép érvénybe, ha a -SkipNetworkConfiguration be van állítva.
Hálózatkonfiguráció kihagyása	Szabadon választható	Kihagyja a virtuális gép hálózati konfigurációját, hogy a felhasználó később konfigurálhassa.
DeploymentDataFilePath	Szabadon választható	A DeploymentData.jsonelérési útja. Nem lép érvénybe, ha a -SkipNetworkConfiguration be van állítva.
FizikaiAdapterMACCím	Szabadon választható	A gazdagép hálózati adapterének MAC-címe, amelyhez a virtuális gép csatlakozik. – Ha csak egy fizikai hálózati adapter van, akkor nincs szükség erre a paraméterre, és a rendszer az egyetlen hálózati adaptert fogja használni. - Ha egynél több fizikai hálózati adapter van, akkor ez a paraméter határozza meg, hogy melyiket használja.
VirtuálisKapcsolónév	Szabadon választható	A Hyper-V virtuális gép számára konfigurálandó virtuális kapcsoló neve. - Ha van VMSwitch a megadott névvel, az ilyen VMSwitch lesz kiválasztva. - Ha nincs megadott névvel rendelkező VMSwitch, létrejön egy VMSwitch a megadott névvel.
Re-Create	Szabadon választható	Eltávolítja és újra létrehozza a virtuális gépet, ha már létezik egy azonos nevű virtuális gép.

Az OAW virtuális gép verziójának ellenőrzése

1. Jelentkezzen be az OAW virtuális gépre a hitelesítő adataival.

2. Nyissa meg a PowerShell ISE-t, és futtassa a következő szkriptet:

   C:\Version\Get-Version.ps1


   Például:



Fájlok átvitele a HLH és az OAW között

Ha fájlokat kell átvinnie a HLH és az OAW között, hozzon létre egy SMB-megosztást a New-SmbShare parancsmag használatával. New-SmbShare kiszolgálói üzenetblokk (SMB) megosztásként elérhetővé tesz egy fájlrendszermappát a távoli ügyfelek számára. Például:

A parancsmag által létrehozott megosztás törléséhez használja a Remove-SmbShare parancsmagot.

Az OAW virtuális gép eltávolítása

A következő szkript eltávolítja az OAW virtuális gépet, amely az Azure Stack Hub adminisztrációs és diagnosztikai célú elérésére szolgál. Ez a szkript eltávolítja a lemezfájlokat és a virtuális géphez társított gondnokot is.

1. Jelentkezzen be a HLH-be a hitelesítő adataival.

2. Nyisson meg egy emelt szintű PowerShell-munkamenetet.

3. Keresse meg a telepített OAW.zip fájl kibontott tartalmát.

4. Távolítsa el a virtuális gépet a Remove-OAW.ps1 szkript futtatásával:

   .\Remove-OAW.ps1 -VirtualMachineName \<name\>


   Ahol <név> az eltávolítandó virtuális gép neve. Alapértelmezés szerint a név AzSOAW.

   Például:

   .\Remove-OAW.ps1 -VirtualMachineName AzSOAW
