Logikai hálózatok létrehozása Kubernetes-fürtökhöz az Azure Local-on

A következőkre vonatkozik: AKS az Azure Local-on

Az Azure Local telepítése és konfigurálása után Arc virtuális gép logikai hálózatokat kell létrehoznia. Az Azure Local AKS statikus logikai hálózatok segítségével látja el IP-címekkel az AKS-fürtök alapját képező virtuális gépeket.

Mielőtt elkezdené

Mielőtt hozzákezdene, győződjön meg arról, hogy rendelkezik a következő előfeltételekkel:

• Telepítse és konfigurálja az Azure Localt. Győződjön meg arról, hogy rendelkezik az egyéni hely Azure Resource Manager-azonosítójával, mivel ez az azonosító egy logikai hálózat létrehozásához szükséges paraméter.
• Győződjön meg arról, hogy a létrehozott logikai hálózat elegendő használható IP-címet tartalmaz az IP-címek kimerülésének elkerülése érdekében. Az IP-címek kimerülése Kubernetes-fürt üzembehelyezési problémákhoz vezethet. További információ: Hálózatkezelési fogalmak az Azure Local AKS-ben.
• Győződjön meg arról, hogy rendelkezik egy külső virtuálisgép-kapcsolóval, amelyhez az Azure Local-fürt összes gépe hozzáfér. Alapértelmezés szerint egy külső kapcsoló jön létre az Azure Local-fürt üzembe helyezése során, amellyel társíthatja a létrehozott logikai hálózatot.

Futtassa a következő parancsot a külső VM kapcsoló nevének lekéréséhez az Azure helyi fürtön:

Get-VmSwitch -SwitchType External

Jegyezze fel a kapcsoló nevét. Ezt az információt logikai hálózat létrehozásakor használja. Példa:

Get-VmSwitch -SwitchType External

Name                                           SwitchType      NetAdapterInterfaceDescription
----                                           ----------      ----------------------------
ConvergedSwitch(management_compute_storage)    External        Teamed-Interface

A logikai hálózat létrehozása

Logikai hálózatot az Azure CLI vagy az Azure Portal használatával hozhat létre.

Azure CLI

Ha statikus IP-konfigurációban szeretne logikai hálózatot létrehozni a virtuálisgép-kapcsolón, használja a az stack-hci-vm network lnet create következő parancsot:

az stack-hci-vm network lnet create \
  --subscription $subscription \
  --resource-group $resource_group \
  --custom-location $customLocationID \
  --name $lnetName \
  --vm-switch-name $vmSwitchName \
  --ip-allocation-method "Static" \
  --address-prefixes $addressPrefixes \
  --gateway $gateway \
  --dns-servers $dnsServers \
  --ip-pool-start $ipPoolStart \
  --ip-pool-end $ipPoolEnd \
  --vlan 10

Statikus IP-cím esetén adja meg a következő kötelező paramétereket:

Kötelező paraméterek	Leírás
--name	Az Azure Local fürthez létrehozott logikai hálózat neve. Adjon meg egy nevet, amely az Azure-erőforrásokra vonatkozó szabályokat követi. A logikai hálózat létrehozása után nem nevezhető át.
--resource-group	Annak az erőforráscsoportnak a neve, amelyben a logikai hálózatot létrehozza.
--subscription	Annak az előfizetésnek a neve vagy azonosítója, amelyben az Azure Local telepítve van.
--custom-location	Adja meg azt az egyéni helyet, amely az Azure Local klaszterhez van társítva, ahol a logikai hálózatot létrehozza.
--vm-switch-name	A virtuális gép kapcsoló neve. Használat: --vm-switch-name "vm-switch-01".
--address-prefixes	AddressPrefix a hálózathoz. Jelenleg csak egy címelőtag támogatott. Használat: --address-prefixes "10.220.32.16/24".
--dns-servers	A DNS-kiszolgáló IP-címeinek szóközzel elválasztott listája. Használat: --dns-servers 10.220.32.16 10.220.32.17.
--gateway	Átjáró. Az átjáró IP-címének a címelőtag hatókörén belül kell lennie. Használat: --gateway 10.220.32.16.
--ip-allocation-method	Az IP-címfoglalási módszer. A támogatott érték a .Static Használat: --ip-allocation-method "Static".
--ip-pool-start	Az IP-készlet kezdő IP-címe. A címnek a címelőtag tartományában kell lennie. Használat: --ip-pool-start "10.220.32.18".
--ip-pool-end	Az IP-készlet végső IP-címe. A címnek a címelőtag tartományában kell lennie. Használat: --ip-pool-end "10.220.32.38".
--vlan	A VLAN-azonosító. Használat: --vlan 10. Ez a paraméter nem kötelező. Megadja a logikai hálózat létrehozásakor használni kívánt VLAN-azonosítót (int32-értéket).

Azure Portal

Végezze el a következő lépéseket egy logikai hálózat azure portalon való létrehozásához:

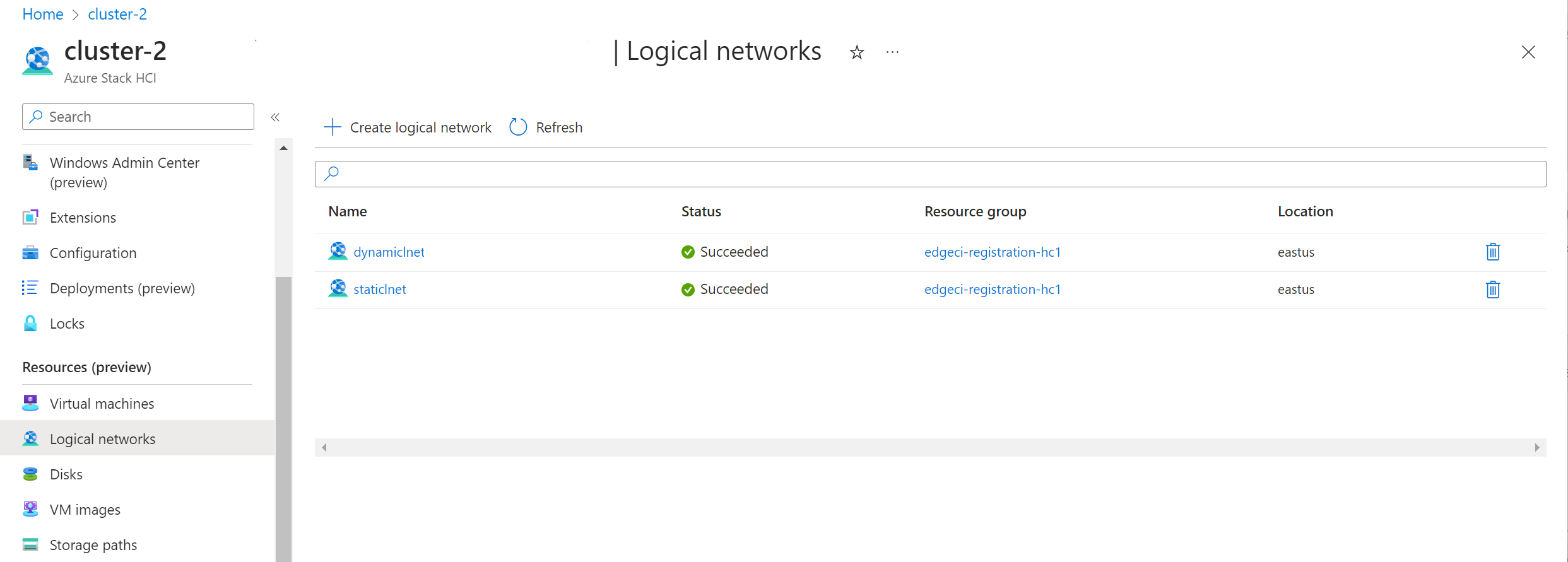

1. A bal oldali panel Erőforrások csoportjában válassza a Logikai hálózatok lehetőséget.

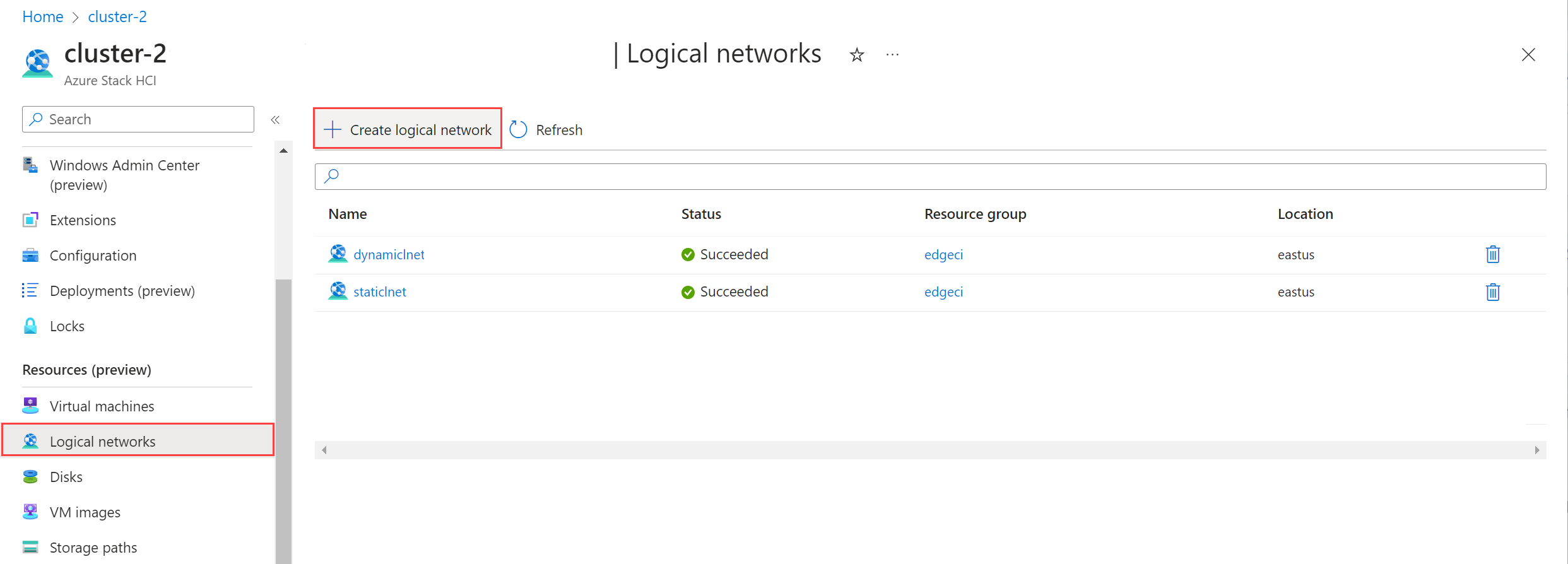

2. A jobb oldali panelen válassza a Logikai hálózat létrehozása lehetőséget.

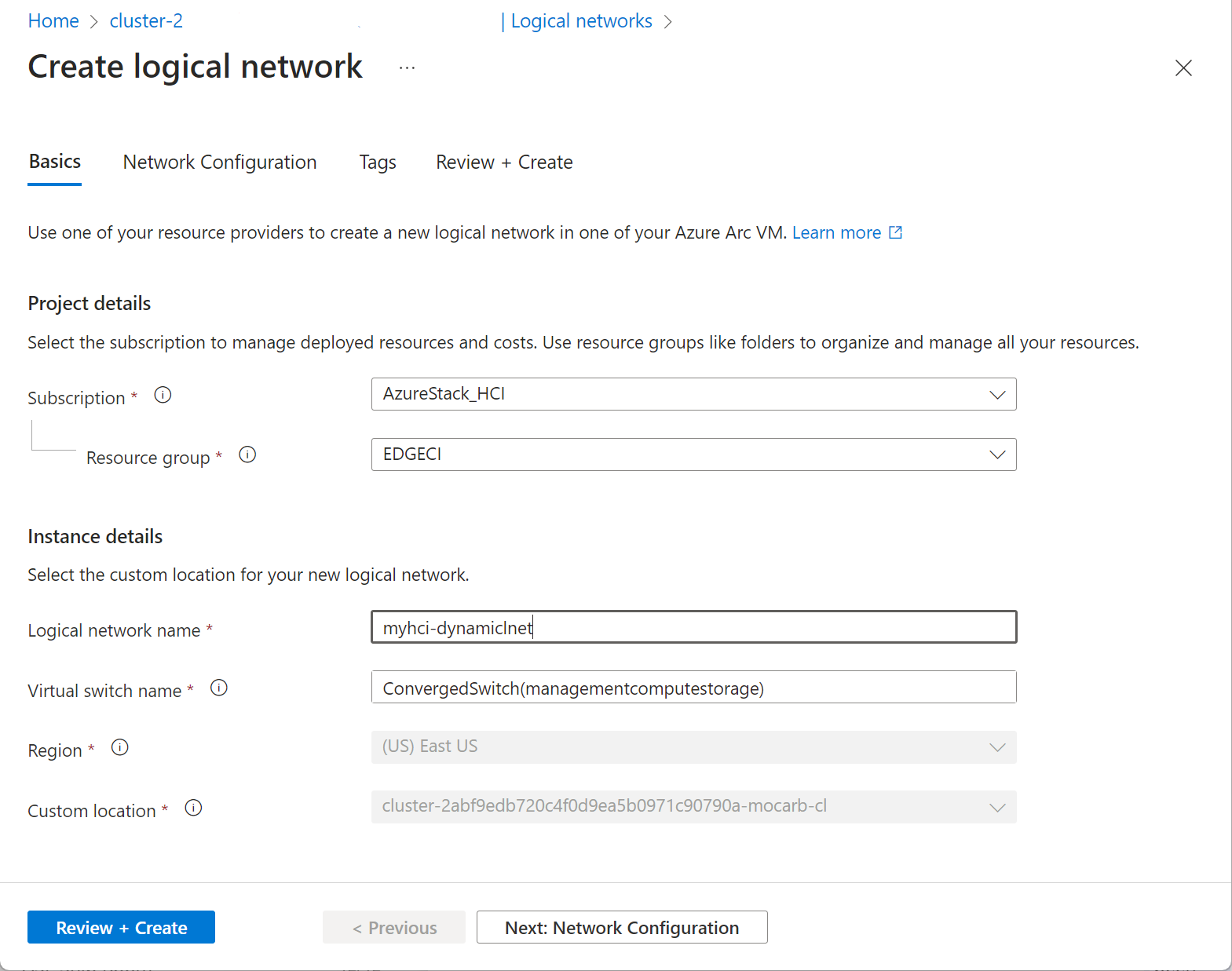

3. A Logikai hálózat létrehozása lapon, az Alapszintű beállítások lapon:

   • Válassza ki az Azure-előfizetés nevét.
   • Válassza ki a társított erőforráscsoport nevét.
   • Adjon meg egy logikai hálózatnevet. Mindenképpen adjon meg egy nevet, amely az Azure-erőforrásokra vonatkozó szabályokat követi. A logikai hálózat létrehozása után nem nevezhető át.
   • Adja meg a korábban mentett virtuális kapcsoló nevét.
   • A földrajzi régió automatikusan arra a régióra van beállítva, ahol a klasztert regisztrálta.
   • Az egyéni helyszín automatikusan be lesz töltve a klaszterből.

   Ha elkészült, válassza a Tovább: Hálózati konfiguráció lehetőséget.

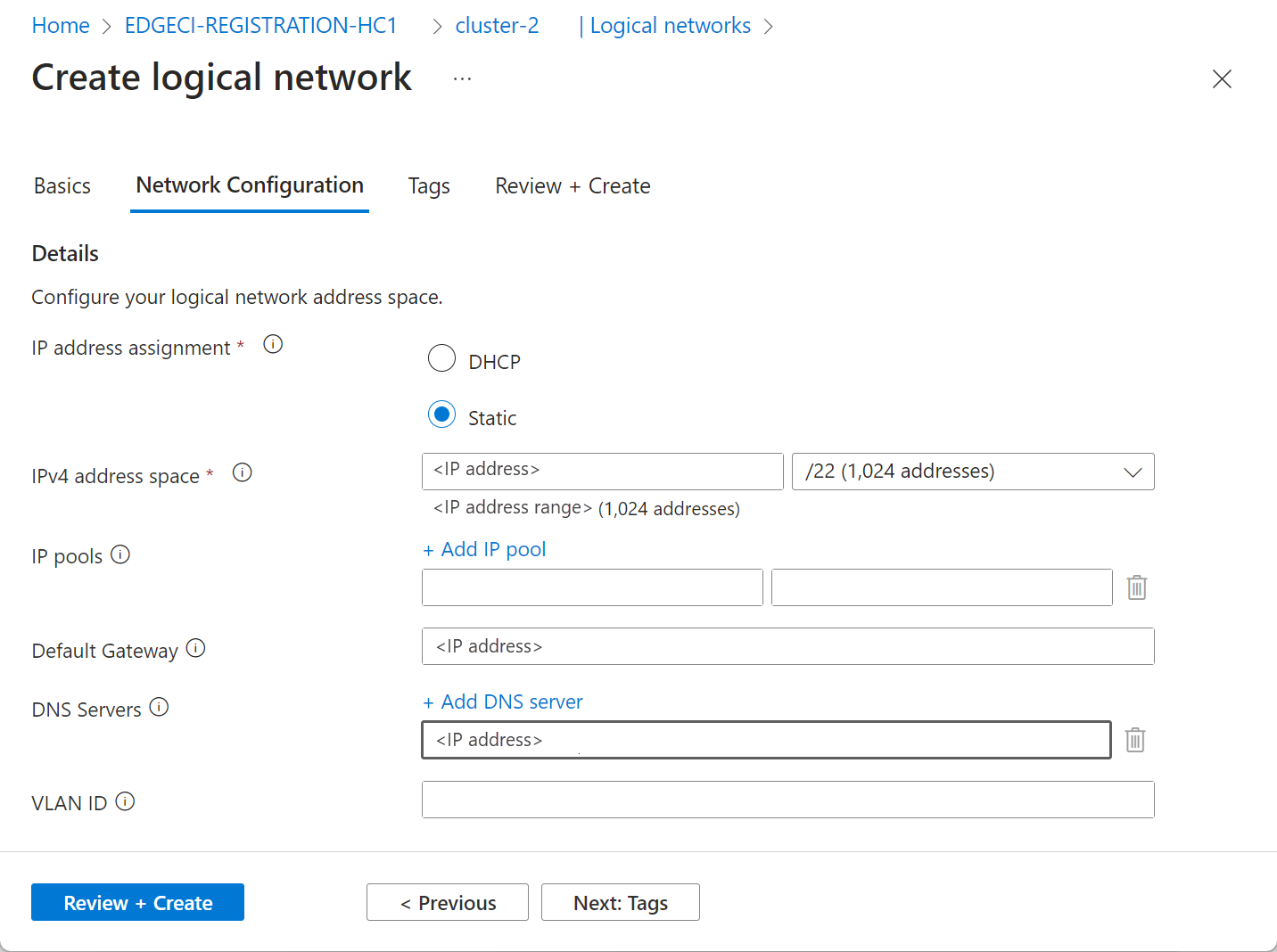

4. A Hálózat konfigurációja lapon válassza a Statikus lehetőséget, majd adja meg a következő értékeket:

   • IPv4 címtér (korábban fenntartott)
   • IP-készletek.
   • Alapértelmezett átjárócím.
   • DNS-kiszolgáló címe.
   • VLAN-azonosító (ha van használatban).

   Ha elkészült, válassza a Véleményezés + Létrehozás lehetőséget.

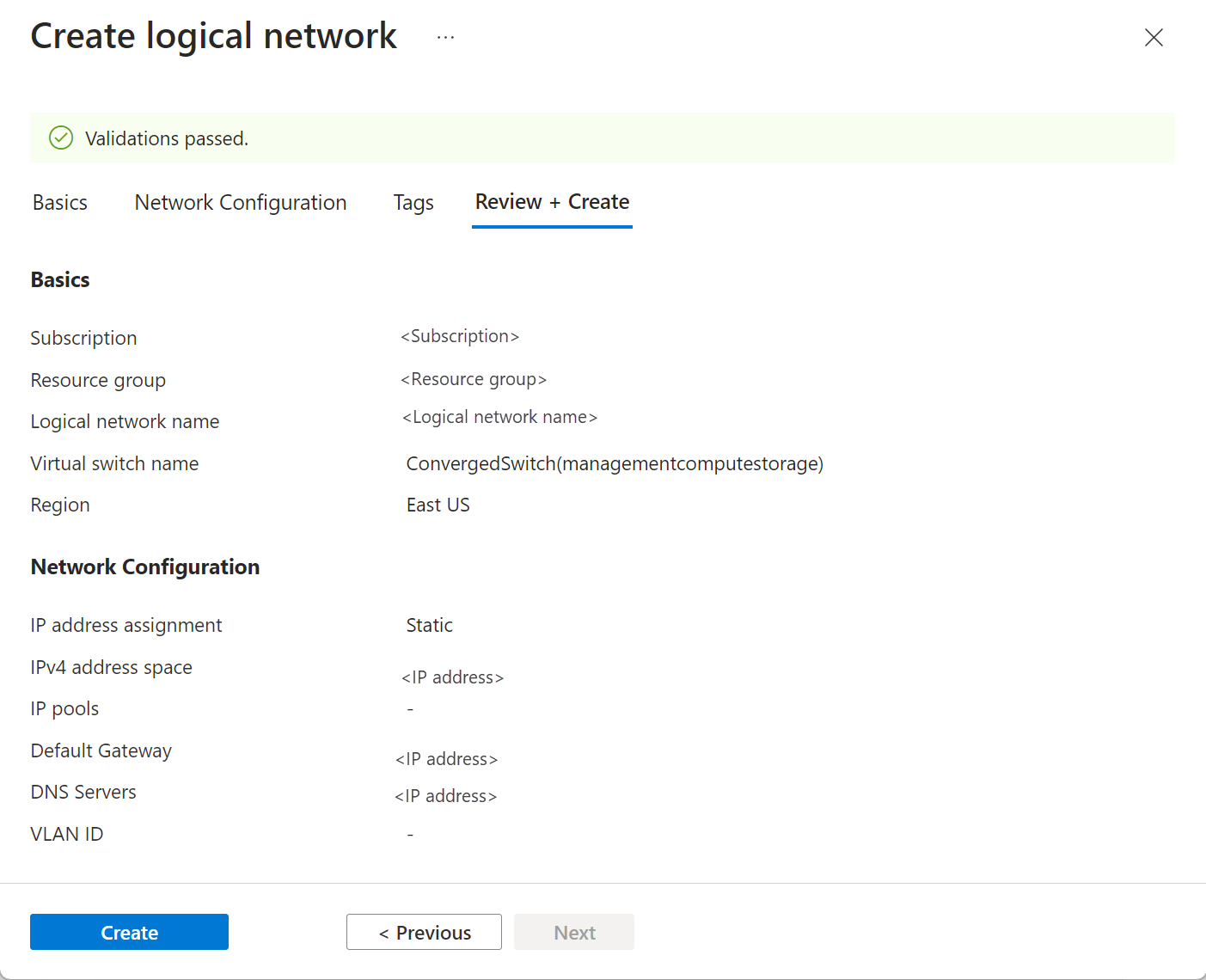

5. A Véleményezés + Létrehozás lapon tekintse át a hálózati beállításokat, majd válassza a Létrehozás lehetőséget:
