Az Azure VMware Solution használata az Azure Elastic SAN-val

Ez a cikk azt ismerteti, hogyan használhatja az Azure Elastic SAN-t háttértárként az Azure VMware Solutionhez. Az Azure VMware Solution támogatja az iSCSI-adattárak állandó tárolási lehetőségként való csatolását. Az Azure Elastic SAN-kötetekkel létrehozhat VMFS-adattárakat, és azokat a kívánt fürtökhöz csatolhatja. Az Azure Elastic SAN által támogatott VMFS-adattárak használatával a fürtök skálázása helyett kibővítheti a tárterületet.

Az Azure Elastic Storage Area Network (SAN) a számítási feladatok optimalizálásával és a nagy méretű adatbázisok és a teljesítményigényes, kritikus fontosságú alkalmazások közötti integrációval kapcsolatos problémát kezeli. További információ az Azure Elastic SAN-ról: Mi az Az Azure Elastic SAN?

Az alábbi lépések végrehajtásához használhatja ezt az interaktív bemutatót az Elastic SAN és az AVS csatlakoztatásához szükséges teendők vizuális ábrázolására.

Előfeltételek

A folytatáshoz a következő előfeltételek szükségesek.

• Egy teljes mértékben konfigurált Azure VMware-megoldás privát felhővel rendelkezik egy olyan régióban, amelyben az Elastic SAN elérhető.

  • Méretezze az ExpressRoute-átjárókat a rugalmas SAN sávszélesség-képességeinek kezeléséhez. Egy ultrateljesítményű ExpressRoute-átjáró például 1280 mb/s sávszélességet támogat. A teljes potenciállal rendelkező rugalmas SAN-adattár a teljes sávszélességet használná. Igény szerint több átjáróra is szükség lehet.

• Ismerje meg a magánfelhő rendelkezésre állási zónáját.

  • A felhasználói felületen válasszon ki egy Azure VMware Solution-gazdagépet.

    Megjegyzés

    A gazdagép közzéteszi a rendelkezésre állási zónáját. Használja ezt a rendelkezésre állási zónát, amikor más Azure-erőforrásokat helyez üzembe ugyanahhoz az előfizetéshez.

• Legyen engedélye új erőforrások beállítására abban az előfizetésben, amelyben a magánfelhő található.

• Foglaljon le egy dedikált címblokkot a külső tárolóhoz.

• Az Azure Portal, az Azure PowerShell modul vagy az Azure CLI használatával hozzon létre egy rugalmas san-t, amely legalább 16 TiB alapmérettel rendelkezik, és amely ugyanabban a régióban és rendelkezésre állási zónában található, mint a magánfelhő.

  Megjegyzés

  Győződjön meg arról, hogy a crC-védelem le van tiltva a kötetcsoportokon, mivel jelenleg nem támogatott az Azure VMware Solution esetében.

Támogatott gazdagéptípusok

A következő gazdagéptípusokat használhatja, ha az Azure Elastic SAN az Azure VMware-megoldás háttértárolója:

• AV36
• AV36P
• AV48
• AV52
• AV64

Konfigurációs javaslatok

Több privát végpont használatával több munkamenetet hozhat létre egy elastic SAN és a szoftveralapú adatközponthoz (SDDC) csatlakozni kívánt kötetek között. A több munkamenet használata jobb teljesítményt nyújt a párhuzamosításnak köszönhetően, és nagyobb megbízhatóságot biztosít az egyszeri munkamenetek leválasztásának kezeléséhez. Ha több munkamenetet hoz létre, az csökkenti a munkamenetek megszakadásának hatását is, amíg a kapcsolat néhány másodpercen belül újra létrejön, a többi munkamenet segít a forgalom terheléselosztásában.

Megjegyzés

A munkamenet megszakadása "Minden elérési út lefelé" vagy "APD" eseményként jelenhet meg, amely a vCenter ESXi-gazdagépének Események szakaszában látható. Ezeket a naplókban is láthatja: megjeleníti egy eszköz vagy fájlrendszer azonosítóját, és azt állítja, hogy a rendszer a Minden elérési út lefelé állapotba lépett.

Ha egy rugalmas SAN-kötet egy fürthöz van csatolva, az automatikusan az összes csomóponthoz csatlakozik. Ha 16 csomóponttal rendelkezik, és minden csomópont úgy van konfigurálva, hogy nyolc iSCSI-munkamenetet használjon, amelyek a maximális számú kapcsolatot használják (128). Ez megakadályozza, hogy további csomópontot csatoljon a karbantartáshoz. A következő javaslatok segítenek elkerülni ezt a helyzetet:

Ha az Elastic SAN csak egyetlen fürthöz csatlakozik, és csak 16 csomóponttal rendelkezik egy fürtben, használja az alábbi konfigurációk egyikét:

• AV36, AV36P, AV52 – Hat iSCSI-munkamenet három privát végponton
• AV64 – Hét iSCSI-munkamenet hét privát végponton

Ha az Elastic SAN egyetlen fürthöz csatlakozik, amely nem rendelkezik 16 csomóponttal, használja az alábbi konfigurációk egyikét.

• AV36, AV36P, AV52 – Nyolc iSCSI-munkamenet négy privát végponton
• AV64 – Nyolc iSCSI-munkamenet nyolc privát végponton

Ha egy rugalmas SAN-adattárat több fürthöz szeretne csatlakoztatni, akkor ki kell számítania a fürtönkénti gazdagépek, munkamenetek és kapcsolatok számát. A rugalmas SAN-adattárak legfeljebb 128 kapcsolatot támogatnak, és minden alkalommal, amikor rugalmas SAN-adattárat csatlakoztat egy fürthöz, automatikusan csatlakozik a fürt összes csomópontjára. Az elérhető kapcsolatok gyorsan kimeríthetők, amikor egy fürt minden csomópontja több kapcsolatot hoz létre.

Privát végpont konfigurálása

Az előző szakasz útmutatása alapján hozzon létre annyi privát végpontot a kötetcsoportjaihoz, amennyit csak szeretne.

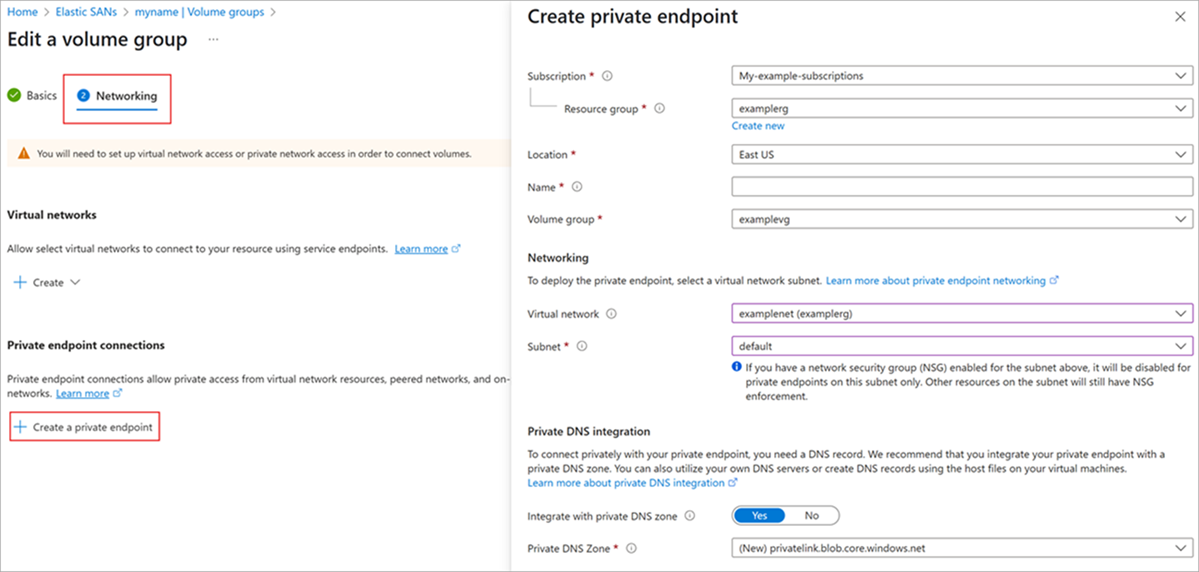

Szerkessze a kötetcsoportot, vagy hozzon létre egy újat. Ezután válassza a Hálózatkezelés lehetőséget, majd válassza a + Privát végpont létrehozása a Privát végpont kapcsolatai területen lehetőséget. Nem kell dedikált virtuális hálózatot konfigurálnia az Elastic SAN-hoz, mivel privát végpontkapcsolatokat használ az Elastic SAN-kötetek eléréséhez.

Töltse ki az előugró menüben található értékeket, jelölje ki azt a virtuális hálózatot, amelyben konfigurálva van az ExpressRoute-kapcsolat, és az alhálózatot, amelyet az alkalmazások használni fognak a csatlakozáshoz. Ha elkészült, válassza a Hozzáadás és a Mentés lehetőséget.

Ismételje meg ezeket a lépéseket a szükséges számú privát végpont létrehozásához.

Megjegyzés

A privát végpontok használata biztosítja a legmagasabb hálózati biztonságot. Mivel azonban a magánfelhő expressRoute virtuális hálózati átjárón keresztül csatlakozik az Azure-beli Elastic SAN-hoz, időszakos csatlakozási problémák léphetnek fel az átjáró karbantartása során. Ezek a csatlakozási problémák várhatóan nem befolyásolják az Elastic SAN által támogatott adattár rendelkezésre állását, mivel a kapcsolat másodpercek alatt újra létrejön. Az átjárókarbantartás lehetséges hatásaira az ExpressRoute virtuális hálózati átjárókra és privát végpontokra vonatkozó szolgáltatásiszint-szerződés vonatkozik.

Külső tárcímblokk konfigurálása

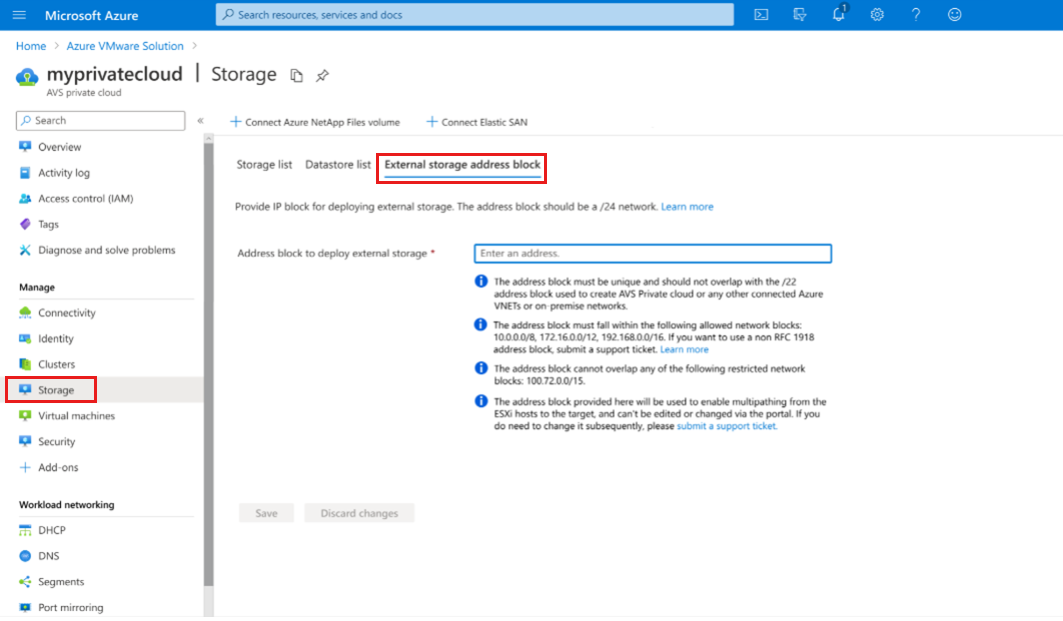

Először is biztosítson egy IP-blokkot a külső tároló üzembe helyezéséhez. Az Azure Portalon lépjen az Azure VMware-megoldás magánfelhőjének Storage lapjára. A címblokknak /24-hálózatnak kell lennie.

• A címblokknak egyedinek kell lennie, és nem lehet átfedésben az Azure VMware Solution magánfelhőjének létrehozásához használt /22-vel, illetve bármely más csatlakoztatott Azure-beli virtuális hálózattal vagy helyszíni hálózattal.
• A címblokknak a következő engedélyezett hálózati blokkok közé kell tartoznia: 10.0.0.0/8, 172.16.0.0/12, 192.168.0.0/16. Ha nem RFC 1918-címblokkot szeretne használni, küldjön egy támogatási kérelmet.
• A címblokk nem fedheti át a következő korlátozott hálózati blokkok egyikét sem: 100.72.0.0/15
• A megadott címblokk az ESXi-gazdagépek és a cél közötti többutasítás engedélyezésére szolgál, nem szerkeszthető és nem módosítható. Ha módosítania kell, küldjön egy támogatási kérelmet.

Rugalmas SAN-kötet hozzáadása adattárként

Konfigurálja az összes privát végpontot, mielőtt egy kötetet adattárként csatol. A kötetek adattárként való csatlakoztatása után a privát végpontok hozzáadásához le kell választani az adattárat, és újra kell csatlakoztatni a fürthöz.

Miután az SDDC expressz útvonal csatlakozik az Elastic SAN-kötetcsoport privát végpontjához, az alábbi lépésekkel csatlakoztassa a kötetet az SDDC-hez:

1. Az Azure VMware Solution magánfelhő bal oldali navigációs sávjában válassza a Tárhely, majd a + Csatlakoztassa az Elastic SAN-t.
2. Válassza ki az előfizetést, az erőforrást, a kötetcsoportot, a kötet(ek)et és az ügyfélfürtöt.
3. A "Datastore átnevezése a VMware követelményei szerint" (Adattár átnevezése VMware-követelmények szerint) szakaszban a Kötetnév>Adattár neve alatt adja meg az Elastic SAN-kötetek neveit.

   Megjegyzés

   Virtuális lemezek létrehozásakor használjon teljesen nullázott vastagsan kiosztott tárhelyet. Ez azt jelenti, hogy olyan virtuális lemezeket kell beállítani, ahol az összes hely foglalt és előre ki van takarítva, így készen állnak a gyors és biztonságos használatra.

Rugalmas SAN-alapú adattár leválasztása és törlése

Az Elastic SAN-alapú adattár törléséhez kövesse az alábbi lépéseket az Azure Portalon.

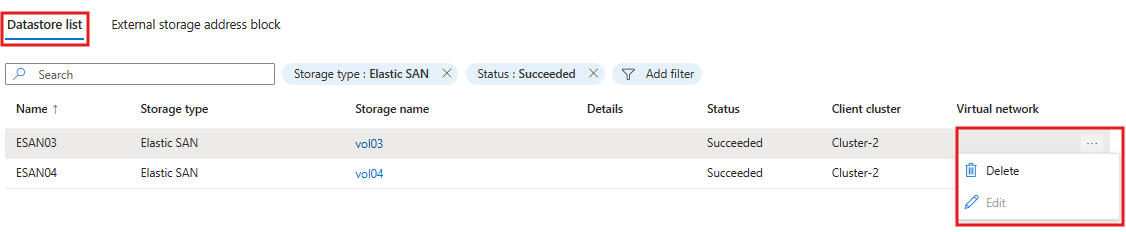

1. Az Azure VMware Solution magánfelhő bal oldali navigációs sávjában válassza a Storage, majd az Adattár elemet.

2. A jobb szélen egy három pont. Válassza a Törlés lehetőséget az adattár fürtökről való leválasztásához.

3. Ha szeretné, törölheti a korábban az Elastic SAN-ban létrehozott kötetet.



   Megjegyzés

   Ez a művelet nem hajtható végre, ha a virtuális gépek vagy virtuális lemezek rugalmas SAN VMFS-adattárban találhatók.

Rugalmas SAN-alapú adattár átméretezése

A rugalmas SAN-alapú adattár átméretezéséhez kövesse az alábbi lépéseket az Azure Portalon.

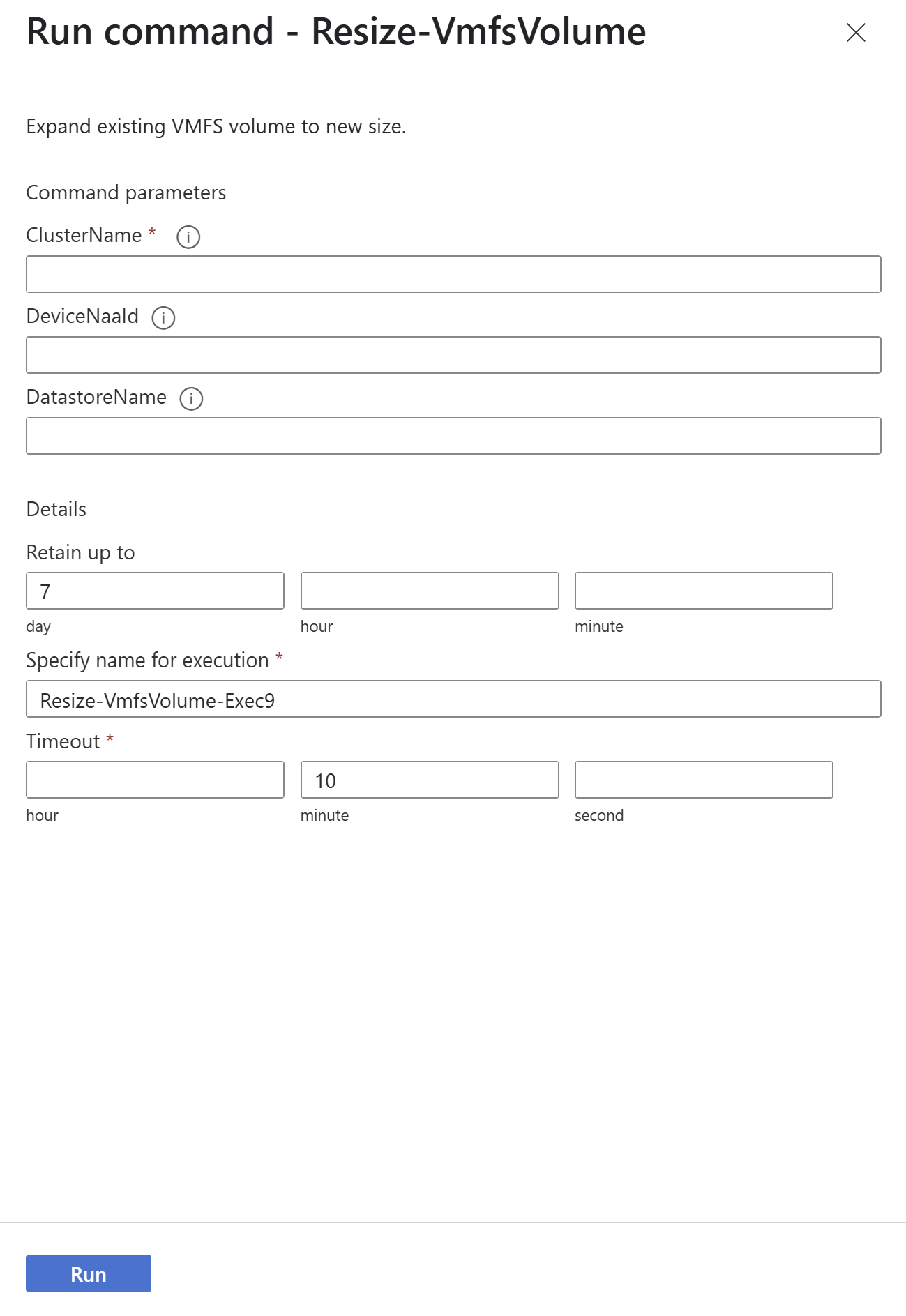

1. Az Azure VMware Solution magánfelhő bal oldali navigációs sávjában válassza az Operations, majd a Run Command (Futtatás) lehetőséget.

2. A csomagokon lépjen a legújabb Azure VMware Solution VMFS-csomagra, és válassza az Resize-VmfsVolume lehetőséget.

3. A futtatási parancsban adja meg a ClusterName, a DeviceNaaID vagy a DatastoreName adatait, majd kattintson a Futtatás gombra.



   Megjegyzés

   A futtatási parancsokat a rendszer egyenként hajtja végre az elküldött sorrendben.
