HPE Edgeline EL300

Ez a cikk az OT-érzékelőkhöz készült HPE Edgeline EL300 készüléket ismerteti.

Feljegyzés

Az örökölt berendezések minősítéssel rendelkeznek, de jelenleg nem ajánlottak előre konfigurált berendezésként.

A berendezés jellemzői Részletek
Hardverprofil L100
Teljesítmény Maximális sávszélesség: 100 Mb/s
Eszközök maximális száma: 800
Fizikai specifikációk Csatlakoztatás: Szerelőkészlet, Din Rail
Portok: 5x RJ45
Állapot Támogatott, Nem érhető el előre konfigurálva

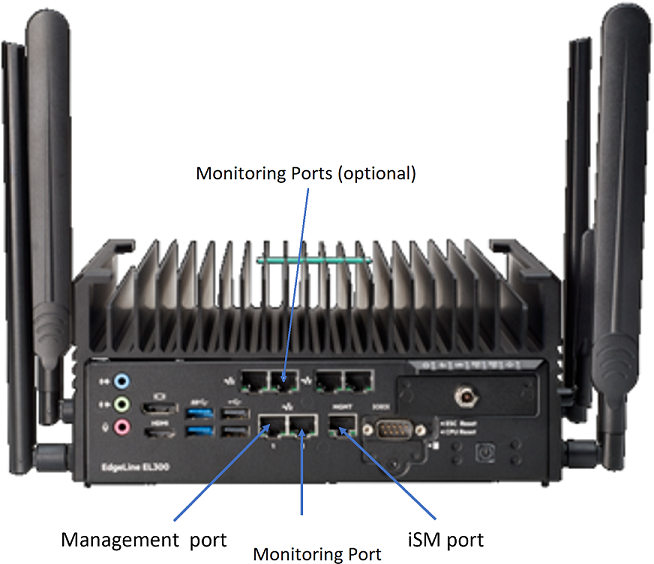

Az alábbi képen a HPE Edgeline EL300 háttérpaneljének nézete látható.

Az EL300 háttérpaneljének fényképe

Specifikációk

Összetevő Műszaki specifikációk
Építőipar Alumínium, ventilátor nélküli és porálló kialakítás
Méretek (magasság x szélesség x mélység) 200,5 mm (7,9") magas, 232 mm (9,14") széles és 100 mm (3,9") mély
Betűvastagság 4,91 KG (10,83 lbs.)
CPU Intel Core i7-8650U (1,9 GHz/4 mag/15W)
Lapkakészlet Intel® Q170 platformvezérlő központ
Memory (Memória) 8 GB DDR4 2133 MHz Széles hőmérséklet SODIMM
Tárolás 256 GB SATA 6G Olvasásigényes M.2 2242 3 év garancia széles hőmérsékletű SSD
Hálózati vezérlő 6x Gigabit Ethernet-port intel I219-sel®
Eszközhozzáférés 4 USB: Két front; két hátsó; 1 belső
Power Adapter 250V/10A
Csatlakoztatás Szerelőkészlet, Din Rail
Működési hőmérséklet 0C és +70C között
Páratartalom 10%~90%, nem kondenzálás
Rezgés 0,3 gramm 10 Hz–300 Hz, tengelyenként 15 perc – Din sín
Sokk 10G 10 ms, fél szinusz, három minden tengelyhez. (Pozitív és negatív impulzus) – Din Rail

HPE Edgeline EL300 – Anyagjegyzék

Termék Leírás
P25828-B21 HPE Edgeline EL300 v2 Converged Edge System
P25828-B21 B19 HPE EL300 v2 Converged Edge System
P25833-B21 Intel Core i7-8650U (1,9GHz/4 mag/15W) FIO Alapszintű processzorkészlet a HPE Edgeline EL300-hoz
P09176-B21 HPE Edgeline 8 GB (1x8 GB) Kettős rang x8 DDR4-2666 SODIMM WT CAS-19-19-19-19 Regisztrált memória FIO Kit
P09188-B21 HPE Edgeline 256 GB SATA 6G Olvasásigényes M.2 2242 3 év garancia széles hőmérsékletű SSD
P04054-B21 HPE Edgeline EL300 SFF–M.2 Enablement Kit
P08120-B21 HPE Edgeline EL300 12VDC FIO transzfer board
P08641-B21 HPE Edgeline EL300 80W 12VDC tápegység
AF564A HPE C13 – SI-32 IL 250 V 10 Amp 1,83 m tápkábel
P25835-B21 HPE EL300 v2 FIO Carrier Board
R1P49AAE HPE EL300 iSM Adv 3 yr 24x7 Sup_Upd E-LTU
P08018-B21 nem kötelező HPE Edgeline EL300 Alacsony profilú konzolkészlet
P08019-B21 nem kötelező HPE Edgeline EL300 DIN Rail Mount Kit
P08020-B21 nem kötelező HPE Edgeline EL300 fali csatlakoztatási készlet
P03456-B21 nem kötelező HPE Edgeline 1-GbE 4 portos TSN FIO leánykártya

HPE EdgeLine 300 telepítés

Ez a szakasz bemutatja, hogyan telepíthető a Defender for IoT szoftver a HPE EdgeLine 300 készülékre.

A telepítés a következőket tartalmazza:

  • A távelérés engedélyezése
  • BIOS-beállítások konfigurálása
  • A Defender for IoT szoftver telepítése

Meg van adva egy alapértelmezett rendszergazdai felhasználó. Javasoljuk, hogy a hálózati konfiguráció során módosítsa a jelszót.

Feljegyzés

A telepítési eljárások csak akkor relevánsak, ha egy előre konfigurált eszközön újra kell telepítenie a szoftvert, vagy ha saját hardvert vásárol, és saját maga konfigurálja a berendezést.

Távelérés engedélyezése

  1. Írja be az iSM IP-címét a webböngészőbe.

  2. Jelentkezzen be a berendezésen található alapértelmezett felhasználónévvel és jelszóval.

  3. Navigálás vezetékes és vezeték nélküli hálózati>IPV4-hez

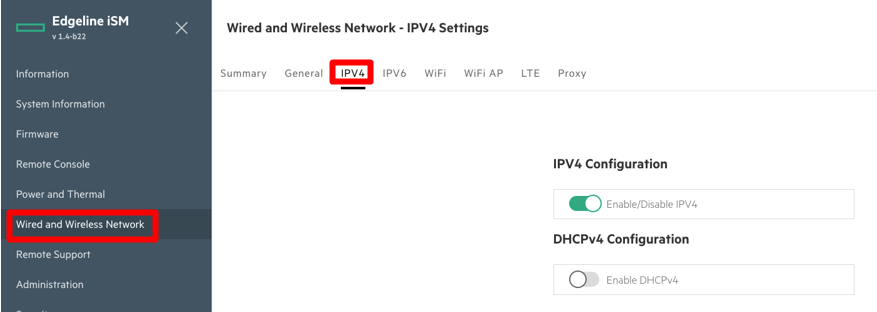

    Képernyőkép a Vezetékes és vezeték nélküli hálózat képernyőről.

  4. Kapcsolja ki a DHCP beállítást.

  5. Konfigurálja az IPv4-címeket a következőképpen:

    • IPV4-cím: 192.168.1.125
    • IPV4-alhálózati maszk: 255.255.255.0
    • IPV4-átjáró: 192.168.1.1

  6. Válassza az Alkalmazás lehetőséget.

  7. Jelentkezzen ki, és indítsa újra a berendezést.

A BIOS konfigurálása

Ez az eljárás azt ismerteti, hogyan frissítheti a HPE BIOS-konfigurációt az OT-üzemelő példányhoz.

A BIOS konfigurálása:

  1. Kapcsolja be a berendezést, és nyomja le az F9 billentyűt a BIOS-ba való belépéshez.

  2. Válassza a Speciális lehetőséget, és görgessen le a CSM-támogatáshoz.

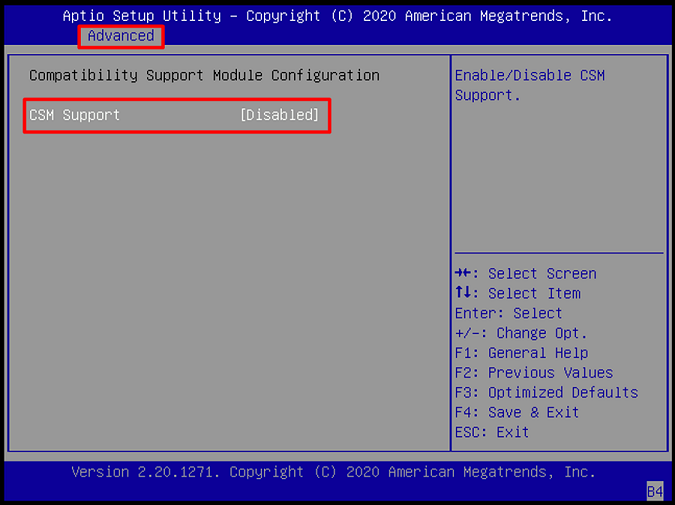

    Képernyőkép a CSM támogatási menüjéről.

  3. Nyomja le az Entert a CSM-támogatás engedélyezéséhez.

  4. Nyissa meg a Storage-t, és nyomja +/- le a régire való váltáshoz.

  5. Nyissa meg a Videót, és nyomja +/- le a régire való váltáshoz.

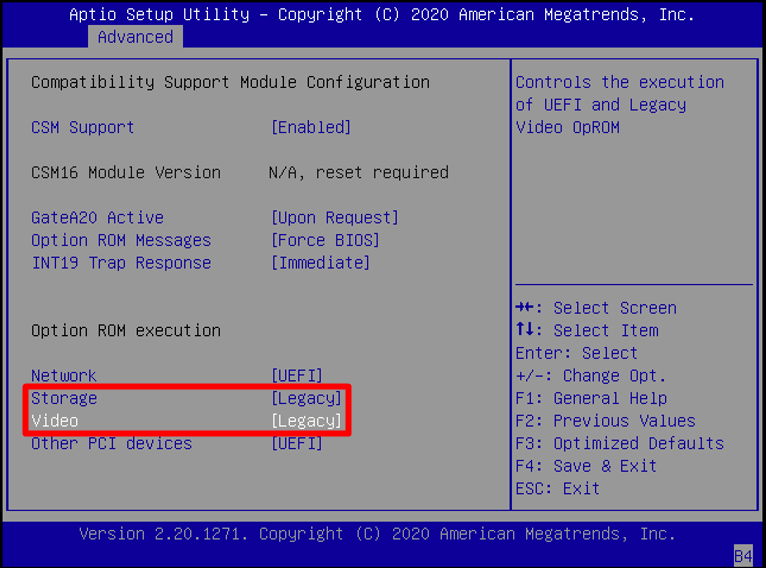

    Képernyőkép a Tárolási és videós lehetőségekről

  6. Válassza a Rendszerindítási>mód kiválasztása lehetőséget.

  7. Nyomja le+/-, ha régire szeretné módosítani.

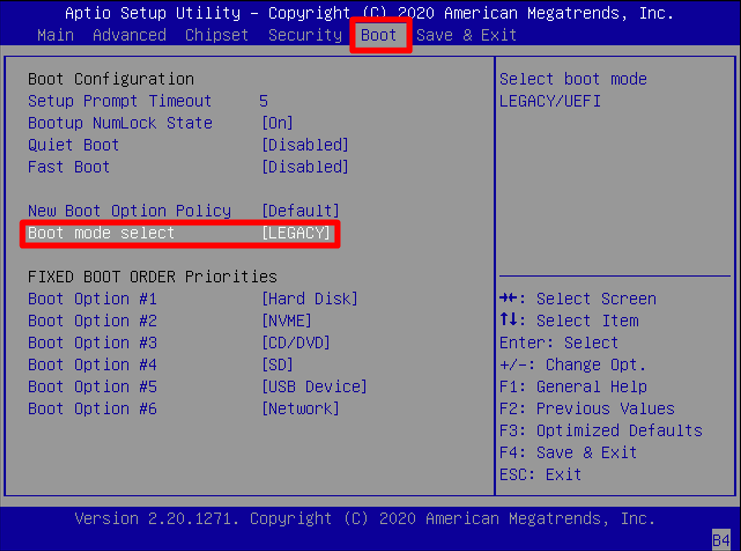

    Képernyőkép a rendszerindítási módról.

  8. Ugrás a Mentés > kilépés parancsra.

  9. Válassza a Módosítások mentése és kilépés lehetőséget.

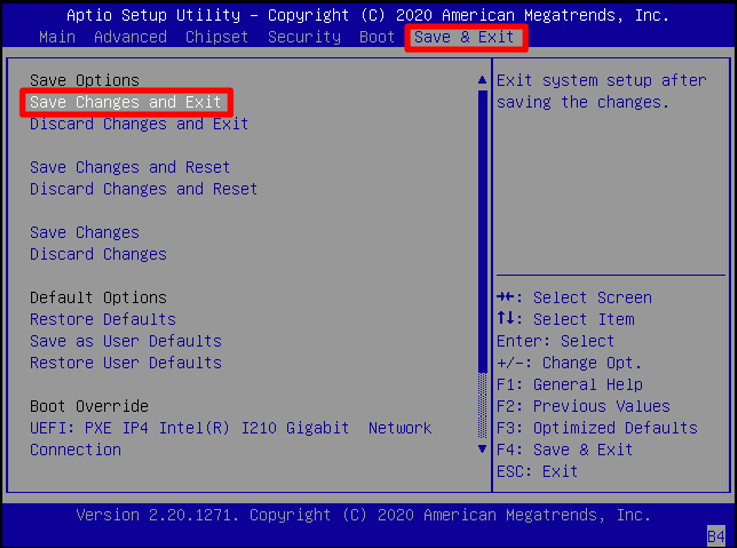

    Képernyőkép a Módosítások mentése és kilépés lehetőségről.

  10. Válassza az Igen lehetőséget, és a berendezés újraindul.

  11. Nyomja le az F11 billentyűt a rendszerindítási menü megadásához.

  12. Válassza ki az érzékelő képét tartalmazó eszközt. DVD-n vagy USB-n.

  13. Folytassa a Defender for IoT-szoftver telepítésével. További információ: Defender for IoT szoftvertelepítés.
