Adatfolyamok létrehozása a Azure IoT műveletek

A data flow az az elérési út, amelyet az adatok a forrástól a célig visznek opcionális átalakításokkal. A data flow konfigurálásához hozzon létre egy Data flow egyéni erőforrást, vagy használja a műveleti felület webes felhasználói felületét. A data flow három részből áll: a source, a transformation és a destination.

flowchart LR
  subgraph Source
  A[DataflowEndpoint]
  end
  subgraph BuiltInTransformation
  direction LR
  Datasets - -> Filter
  Filter - -> Map
  end
  subgraph Destination
  B[DataflowEndpoint]
  end
  Source - -> BuiltInTransformation
  BuiltInTransformation - -> Destination

A forrás és a cél meghatározásához konfigurálnia kell a data flow végpontokat. Az átalakítás nem kötelező, és olyan műveleteket is tartalmazhat, mint az adatok bővítése, az adatok szűrése és az adatok egy másik mezőre való leképezése.

Fontos

Minden adatfolyamnak rendelkeznie kell az Azure IoT műveletek helyi MQTT bróker alapértelmezett végpontjával, akár forrásként, akár célként.

A Azure IoT műveletek műveleti felületével létrehozhat egy data flow. A műveleti felület vizuális felületet biztosít a data flow konfigurálásához. A Bicep használatával is létrehozhat egy data flow Bicep-fájllal, vagy a Kubernetes használatával létrehozhat egy data flow YAML-fájllal.

További információ a forrás, az átalakítás és a cél konfigurálásáról.

Előfeltételek

Amint rendelkezik Azure IoT műveletek egy példányával, azonnal üzembe helyezheti az adatfolyamokat az alapértelmezett data flow profil és végpont használatával. Előfordulhat azonban, hogy data flow profilokat és végpontokat szeretne konfigurálni a data flow testreszabásához.

Adatfolyam profil

Ha nincs szüksége különböző méretezési beállításokra az adatfolyamokhoz, használja a Azure IoT műveletek által biztosított default data flow profilt. Ne társítson túl sok adatfolyamot egyetlen data flow profillal. Ha nagy mennyiségű adatfolyamot használ, ossza el őket több data flow profil között, hogy csökkentse a data flow profilkonfiguráció 70-es korlátjának túllépésének kockázatát.

Az új data flow-profilok konfigurálásáról a Konfigurálás data flow profilok című témakörben olvashat.

Adatfolyam végpontok

A data flow forrásának és céljának konfigurálásához data flow végpontokra van szükség. A gyors kezdéshez használja a default data flow végpontot a helyi MQTT-közvetítőhöz. Más típusú data flow végpontokat is létrehozhat, például Kafka, Event Hubs, OpenTelemetria vagy Azure Data Lake Storage. További információért lásd: adatfolyam-végpontok konfigurálása.

Első lépések

Ha rendelkezik az előfeltételekkel, elkezdhet létrehozni egy data flow.

Üzemeltetési tapasztalat

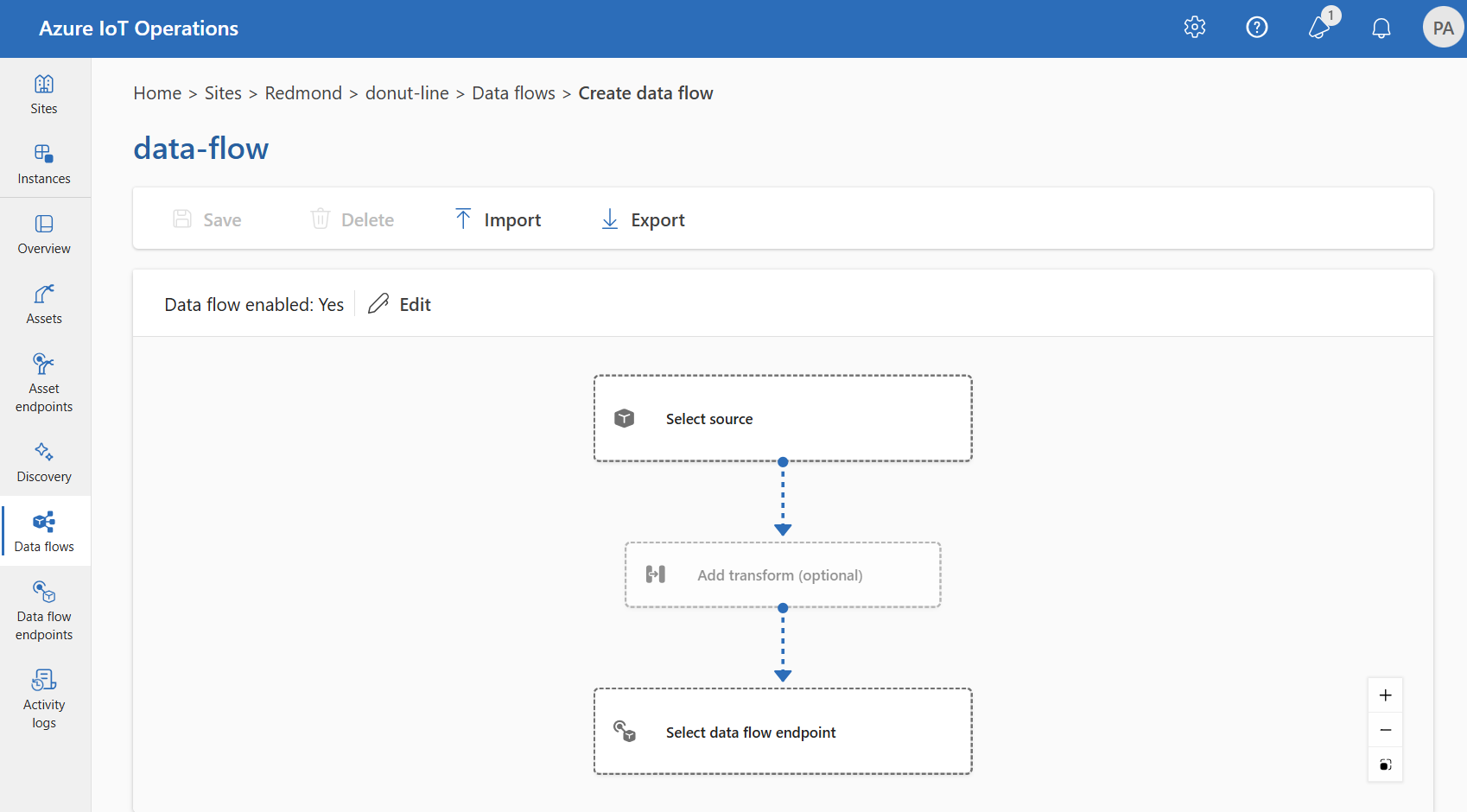

1. Adatfolyam létrehozásához a műveleti felületen, válassza az Adatfolyam>létrehozása lehetőséget.

2. A data flow tulajdonságok beállításához válassza ki a helyőrző nevét new-data-flow. Adja meg a data flow nevét, és válassza ki a használni kívánt data flow profilt. Alapértelmezés szerint az alapértelmezett data flow profil van kiválasztva. A data flow profilokról további információt a Konfigurálás data flow profil című témakörben talál.

   A műveleti élmény felület képernyőképe, ahol a felhasználó elnevezi az adatfolyamot, és kiválaszt ehhez egy profilt.

   Fontos

   Csak data flow létrehozásakor választhatja ki a data flow profilt. A data flow létrehozása után nem módosíthatja a data flow profilt. Ha módosítani szeretné egy meglévő adatfolyam adatfolyamprofilját, törölje az eredeti adatfolyamot, és hozzon létre egy újat az új adatfolyamprofillal.

3. A data flow forrás-, átalakítás- és célvégpontjának konfigurálása a data flow diagram elemeinek kiválasztásával.



Azure CLI-

Az iot ops dataflow apply paranccsal hozhat létre vagy módosíthat egy adatfolyamot.

az iot ops dataflow apply --resource-group <ResourceGroupName> --instance <AioInstanceName> --profile <DataflowProfileName> --name <DataflowName> --config-file <ConfigFilePathAndName>

A --config-file paraméter az erőforrás-tulajdonságokat tartalmazó JSON-konfigurációs fájl elérési útja és fájlneve.

Ebben a példában tegyük fel, hogy a következő tartalommal elnevezett data-flow.json konfigurációs fájl a felhasználó kezdőlapján van tárolva:

{
    "mode": "Enabled",
    "operations": [
        {
            "operationType": "Source",
            "sourceSettings": {
                // See source configuration section
            }
        },
        {
            "operationType": "BuiltInTransformation",
            "builtInTransformationSettings": {
                // See transformation configuration section
            }
        },
        {
            "operationType": "Destination",
            "destinationSettings": {
                // See destination configuration section
            }
        }
    ]
}

Íme egy példaparancs egy data flow létrehozásához vagy frissítéséhez az alapértelmezett adatfolyamprofil használatával:

az iot ops dataflow apply --resource-group myResourceGroup --instance myAioInstance --profile default --name data-flow --config-file ~/data-flow.json

Biceps

Hozzon létre egy Bicep .bicep fájlt a data flow létrehozásához. Ez a példa a forrás-, átalakítás- és célkonfigurációkat tartalmazó data flow struktúráját mutatja be.

param aioInstanceName string = '<AIO_INSTANCE_NAME>'
param customLocationName string = '<CUSTOM_LOCATION_NAME>'
param dataflowName string = '<DATAFLOW_NAME>'

resource aioInstance 'Microsoft.IoTOperations/instances@2024-11-01' existing = {
  name: aioInstanceName
}

resource customLocation 'Microsoft.ExtendedLocation/customLocations@2021-08-31-preview' existing = {
  name: customLocationName
}

resource defaultDataflowEndpoint 'Microsoft.IoTOperations/instances/dataflowEndpoints@2024-11-01' existing = {
  parent: aioInstance
  name: 'default'
}

// Pointer to the default data flow profile
resource defaultDataflowProfile 'Microsoft.IoTOperations/instances/dataflowProfiles@2024-11-01' existing = {
  parent: aioInstance
  name: 'default'
}

resource dataflow 'Microsoft.IoTOperations/instances/dataflowProfiles/dataflows@2024-11-01' = {
  // Reference to the parent data flow profile, the default profile in this case
  // Same usage as profileRef in Kubernetes YAML
  parent: defaultDataflowProfile
  name: dataflowName
  extendedLocation: {
    name: customLocation.id
    type: 'CustomLocation'
  }
  properties: {
    mode: 'Enabled'
    operations: [
      {
        operationType: 'Source'
        sourceSettings: {
          // See source configuration section
        }
      }
      // Transformation optional
      {
        operationType: 'BuiltInTransformation'
        builtInTransformationSettings: {
          // See transformation configuration section
        }
      }
      {
        operationType: 'Destination'
        destinationSettings: {
          // See destination configuration section
        }
      }
    ]
  }
}

Kubernetes (csak hibakeresés)

Fontos

A Kubernetes üzembehelyezési jegyzékfájljainak használata éles környezetekben nem támogatott, és csak hibakereséshez és teszteléshez használható.

Hozzon létre egy Kubernetes-jegyzékfájlt .yaml az adatforma létrehozásához. Ez a példa a forrás-, átalakítás- és célkonfigurációkat tartalmazó data flow struktúráját mutatja be.

apiVersion: connectivity.iotoperations.azure.com/v1
kind: Dataflow
metadata:
  name: <DATAFLOW_NAME>
  namespace: azure-iot-operations
spec:
  # Reference to the default data flow profile
  # This field is required when configuring via Kubernetes YAML
  # The syntax is different when using Bicep
  profileRef: default
  mode: Enabled
  operations:
    - operationType: Source
      sourceSettings:
        # See source configuration section
      # Transformation optional
    - operationType: BuiltInTransformation
      builtInTransformationSettings:
        # See transformation configuration section
    - operationType: Destination
      destinationSettings:
        # See destination configuration section

Az alábbi szakaszokból megtudhatja, hogyan konfigurálhatja a data flow művelettípusait.

Forrás

Konfigurálja a forrásvégpontot és az adatforrásokat (témaköröket) az adatfolyamhoz. Forrásként használhatja az alapértelmezett MQTT-közvetítőt, objektumot vagy egyéni MQTT- vagy Kafka-végpontot.

A teljes konfigurációs részletekért, beleértve az MQTT-témakör helyettesítő karaktereit, a megosztott előfizetéseket, a Kafka-témaköröket és a forrássémát, tekintse meg az adatfolyam-forrás konfigurálása című témakört.

Ha nem az alapértelmezett végpontot használja forrásként, akkor azt kell használnia célként. A helyi MQTT-közvetítővégpont használatáról további információt a helyi MQTT-közvetítő végpontjának használatával kapcsolatos további információkért lásd: Az adatfolyamoknak helyi MQTT-közvetítővégpontot kell használniuk.

Lemezmegőrzés kérése

A lemezmegőrzés az újraindítások során megőrzi az adatfolyam-feldolgozási állapotot. A konfiguráció részleteiért lásd: Lemezmegőrzés konfigurálása.

Átalakítás

Az átalakítási művelettel átalakíthatja az adatokat a forrásból, mielőtt elküldené azokat a célhelyre. Az átalakítások nem kötelezőek. Ha nem kell módosítania az adatokat, ne vegye bele az átalakítási műveletet a data flow konfigurációba. Az átalakítások több lépésben láncolódnak össze, függetlenül attól, hogy a konfigurációban milyen sorrendben adja meg őket. A szakaszok sorrendje mindig a következő:

1. Bővítés: Adjon hozzá további adatokat a forrásadatokhoz egy adatkészlet és feltétel alapján.
2. Szűrés: Az adatok szűrése feltétel alapján.
3. Új tulajdonság leképezése, számítása, átnevezése vagy hozzáadása : Adatok áthelyezése egyik mezőből a másikba opcionális átalakítással.

Ez a szakasz a data flow átalakítások bemutatása. További információ: Adatok leképezése adatfolyamok használatával és Adatok gazdagítása adatfolyamok használatával.

Üzemeltetési tapasztalat

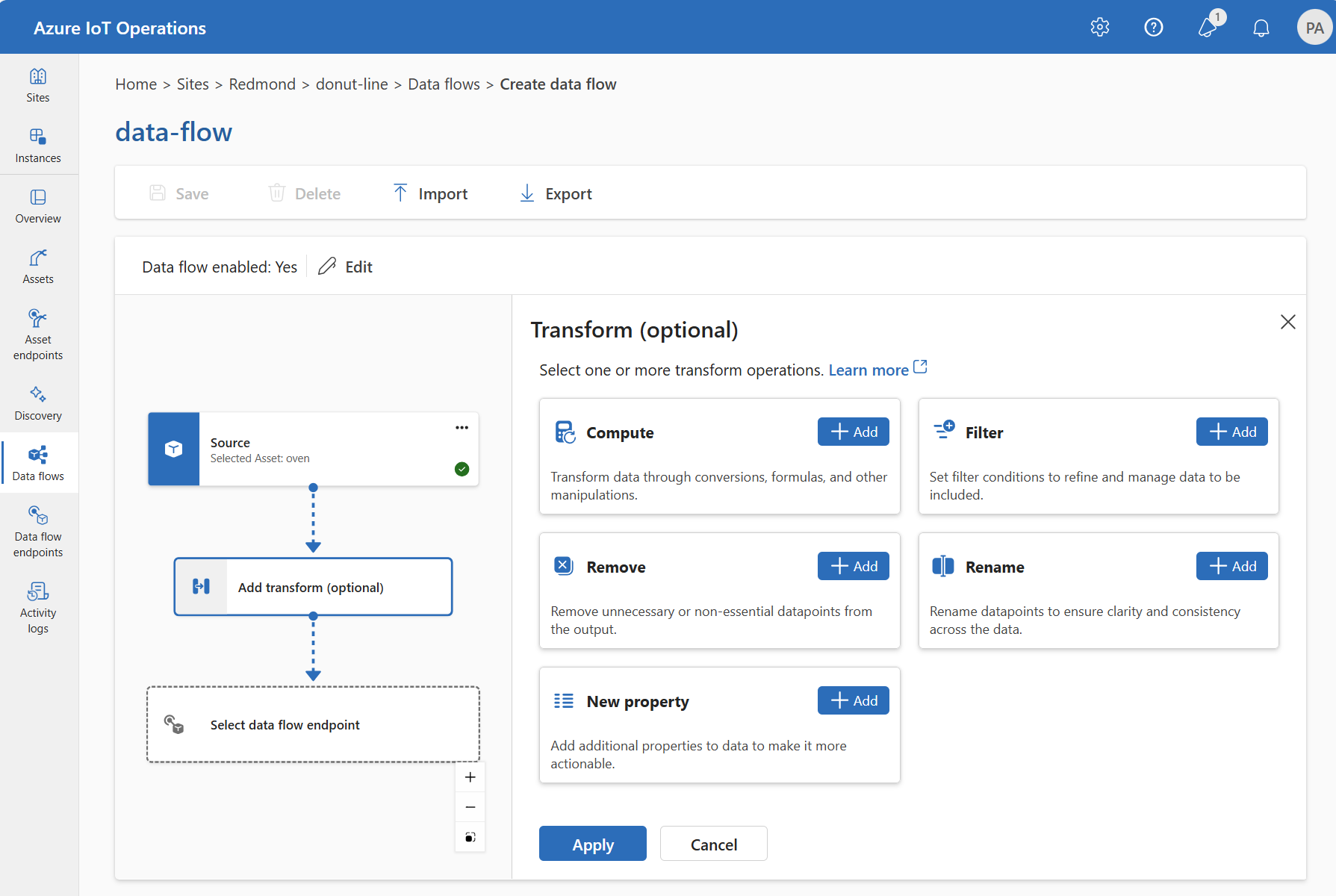

A műveleti felületen válassza a Data flow>Átalakítás hozzáadása (nem kötelező) lehetőséget.

Azure CLI-

{
  "operationType": "BuiltInTransformation",
  "builtInTransformationSettings": {
    "datasets": [
      // See section on enriching data
    ],
    "filter": [
      // See section on filtering data
    ],
    "map": [
      // See section on mapping data
    ]
  }
}

Biceps

builtInTransformationSettings: {
  datasets: [
    // See section on enriching data
  ]
  filter: [
    // See section on filtering data
  ]
  map: [
    // See section on mapping data
  ]
}

Kubernetes (csak hibakeresés)

Fontos

A Kubernetes üzembehelyezési jegyzékfájljainak használata éles környezetekben nem támogatott, és csak hibakereséshez és teszteléshez használható.

builtInTransformationSettings:
  datasets:
    # See section on enriching data
  filter:
    # See section on filtering data
  map:
    # See section on mapping data

Bővítés: Referenciaadatok hozzáadása

Az adatok bővítéséhez először vegyen fel egy referenciaadatkészletet a Azure IoT műveletek state tárolóba. Az adatkészlet egy feltétel alapján további adatokat ad hozzá a forrásadatokhoz. A feltétel olyan mezőként van megadva a forrásadatokban, amelyek megegyeznek az adathalmaz egyik mezőjével.

A mintaadatokat a state tároló parancssori felületével töltheti be az állapottárolóba. Az állapottároló kulcsnevei egy adatkészletnek felelnek meg a data flow konfigurációban.

Üzemeltetési tapasztalat

A Enrich szakasz jelenleg nem támogatott az operációs felületen.

Azure CLI-

Az adatok bővítéséhez használja a builtInTransformationSettings tulajdonságot a data flow konfigurációban. datasets A tulajdonság használatával adja meg a gazdagításhoz szükséges adatkészleteket.

{
  "operationType": "BuiltInTransformation",
  "builtInTransformationSettings": {
    "datasets": [
      {
        "key": "<DATASET_KEY>",
        "inputs": [
          "$source.<SOURCE_FIELD>" // ---------------- $1
          "$context(<DATASET_KEY>).<DATASET_FIELD>" // - $2
        ],
        "expression": "$1 == $2"
      }
    ]
  }
}

Biceps

Ez a példa bemutatja, hogyan használhatja a deviceId forrásadatok mezőit az adathalmaz mezőinek asset megfelelőre:

builtInTransformationSettings: {
  datasets: [
    {
      key: 'assetDataset'
      inputs: [
        '$source.deviceId' // ---------------- $1
        '$context(assetDataset).asset' // ---- $2
      ]
      expression: '$1 == $2'
    }
  ]
}

Kubernetes (csak hibakeresés)

Fontos

A Kubernetes üzembehelyezési jegyzékfájljainak használata éles környezetekben nem támogatott, és csak hibakereséshez és teszteléshez használható.

Például használhatja a deviceId mezőt a forrásadatokban, hogy összeillessze az adathalmaz asset mezőjével.

builtInTransformationSettings:
  datasets:
  - key: assetDataset
    inputs:
      - $source.deviceId # ------------- $1
      - $context(assetDataset).asset # - $2
    expression: $1 == $2

Ha az adatkészlet rendelkezik egy asset mezővel rendelkező rekorddal, a következőhöz hasonló módon:

{
  "asset": "thermostat1",
  "location": "room1",
  "manufacturer": "Contoso"
}

A forrásból származó adatok, amelyek deviceId mezőnél egyeznek thermostat1-vel, elérhetők a location és manufacturer mezők a szűrési és leképezési szakaszokban.

További információ a feltételszintaxisról: Adatok bővítése adatfolyamok használatával

Szűrés: Adatok szűrése feltétel alapján

A szűrő lépés használatával elvetheti azokat az üzeneteket, amelyek nem felelnek meg egy feltételnek. Több szűrőszabályt is meghatározhat beviteli mezőkkel és logikai kifejezésekkel.

A teljes konfigurációs részletekért és példákért tekintse meg az adatfolyam adatainak szűrése című témakört.

Térkép: Adatok áthelyezése egyik mezőről a másikra

Ha az adatokat egy másik mezőre szeretné leképezni opcionális átalakítással, használja a map műveletet. Adja meg az átalakítást olyan képletként, amely a forrásadatok mezőit használja.

A műveleti felületen jelenleg a Számítás, Átnevezés, és Új tulajdonság átalakításokkal térképezheti fel az adatokat.

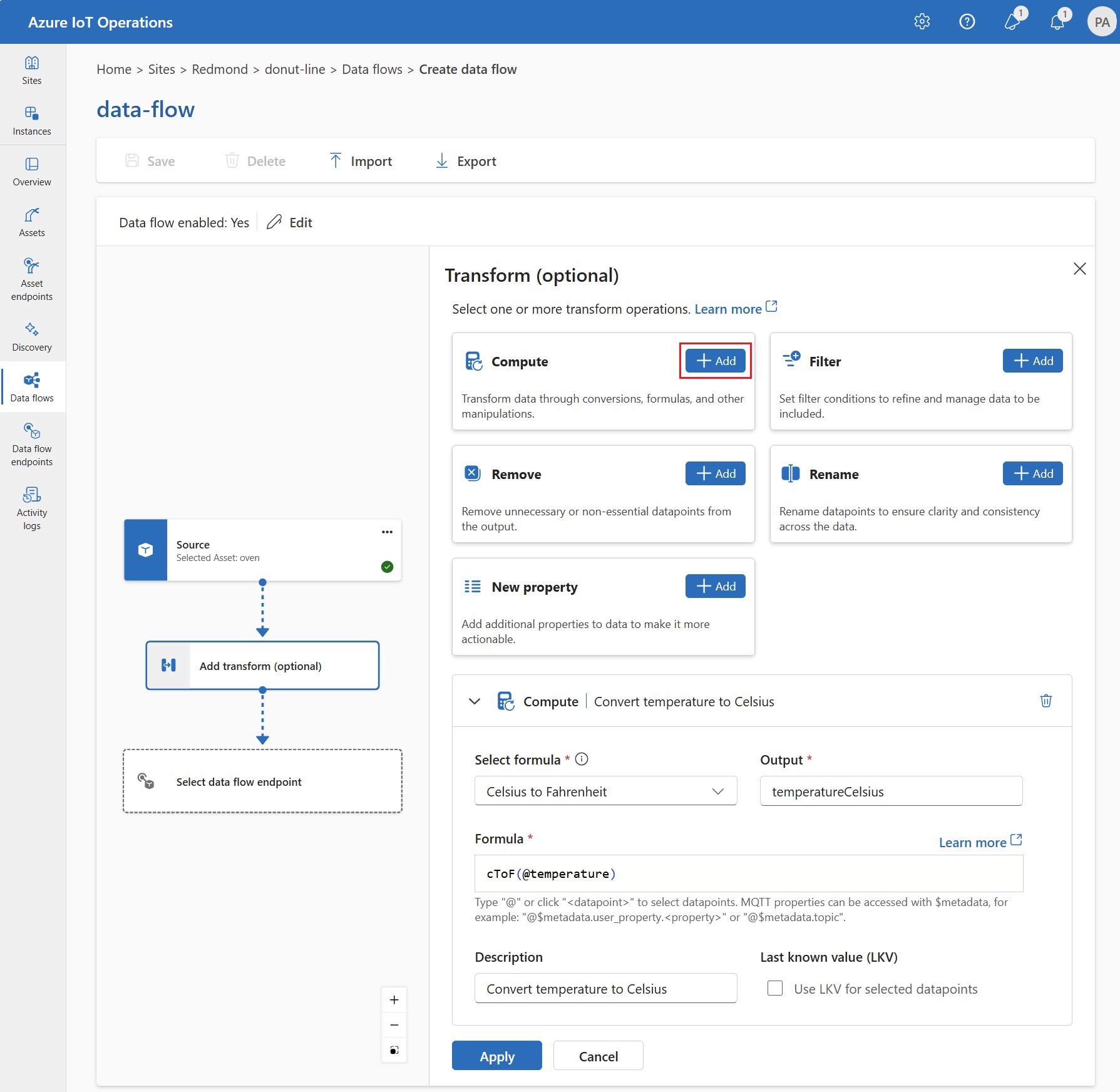

Compute

A Számítási átalakítással képletet alkalmazhat a forrásadatokra. Ez a művelet egy képletet alkalmaz a forrásadatokra, és az eredményt egy mezőben tárolja.

1. Az Átalakítás (nem kötelező) területen válassza a Számítás> lehetőséget.



2. Adja meg a szükséges beállításokat.

   Beállítás	Leírás
   Képlet kiválasztása	Válasszon ki egy meglévő képletet a legördülő listából, vagy válassza az Egyéni lehetőséget a képlet manuális megadásához.
   Kimenet	Adja meg az eredmény kimeneti megjelenítendő nevét.
   Képlet	Adja meg a forrásadatokra alkalmazni kívánt képletet.
   Leírás	Adja meg az átalakítás leírását.
   Utolsó ismert érték	Ha az aktuális érték nem érhető el, használja az utolsó ismert értéket.

   Adjon meg vagy szerkesszen egy képletet a Képlet mezőben. A képlet használhatja a forrásadatok mezőit. Az adatpontok legördülő listából való kiválasztásához írja be @ vagy válassza a Ctrl + Szóköz billentyűkombinációt. Beépített képletek esetén válassza ki a <dataflow> helyőrzőt az elérhető adatpontok listájának megtekintéséhez.

   Adja meg az MQTT metaadat-tulajdonságait a @$metadata.user_properties.<property> vagy @$metadata.topic formátumban. Adja meg $metadata fejléceket a formátum @$metadata.<header>használatával. A $metadata szintaxis csak az üzenetfejléc részét képező MQTT-tulajdonságokhoz szükséges. További információ: mezőhivatkozások.

   A képlet használhatja a forrásadatok mezőit. Használhatja például a temperature forrásadatokban szereplő mezőt a hőmérséklet Celsius-fokra való konvertálásához és a temperatureCelsius kimeneti mezőben való tárolásához.

3. Válassza az Alkalmazás lehetőséget.

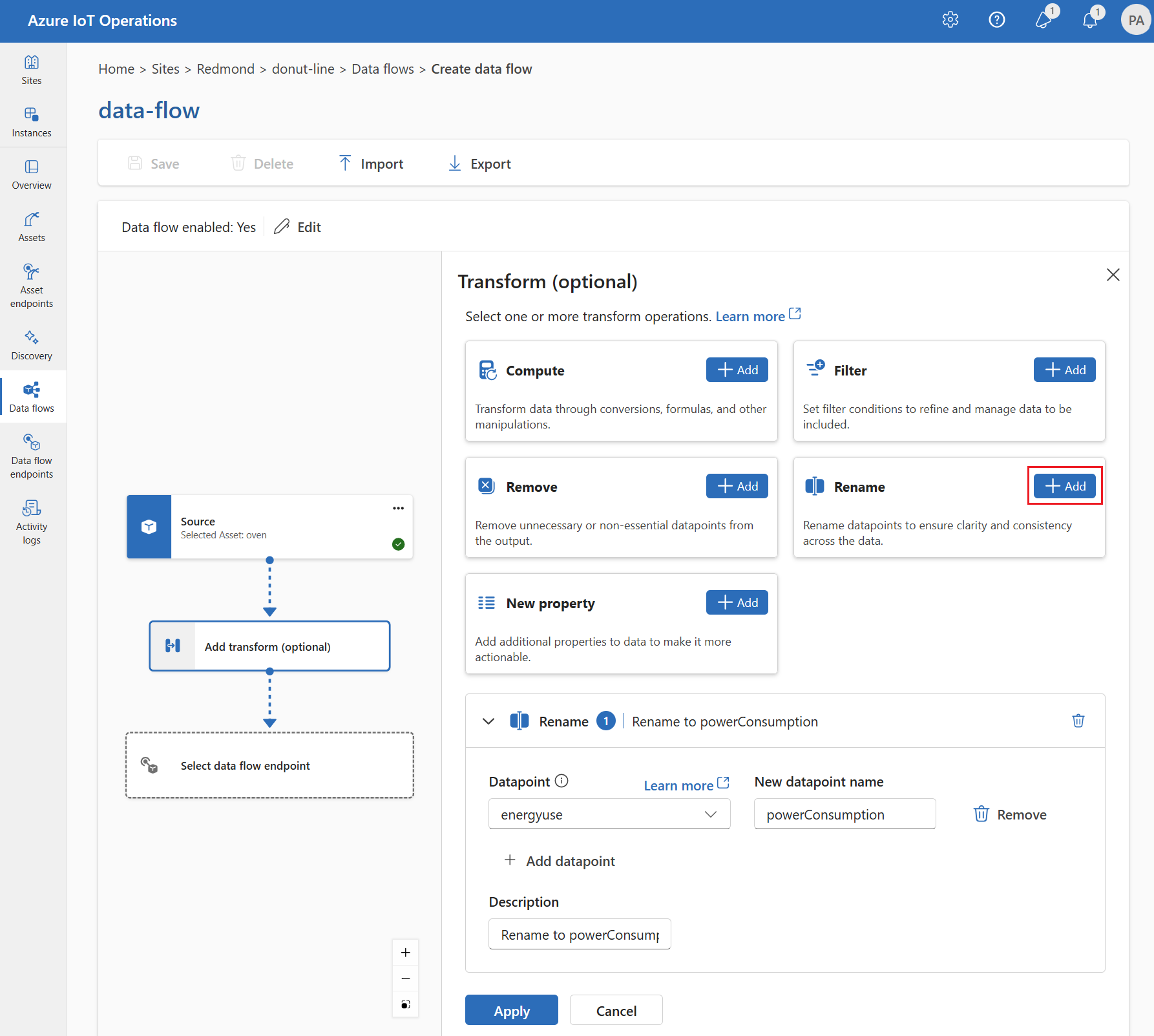

Átnevezés

Az Átnevezés átalakítással átnevezhet egy adatpontot. Ez a művelet átnevezi a forrásadatok egyik adatpontját egy új névre. Használja az új nevet az adatfolyam későbbi szakaszaiban.

1. Az Átalakítás (nem kötelező) területen válassza az Átnevezés>Hozzáadás lehetőséget.



2. Adja meg a szükséges beállításokat.

   Beállítás	Leírás
   Adatpont	Jelöljön ki egy adatpontot a legördülő listából, vagy írjon be egy $metadata fejlécet.
   Új datapoint-név	Adja meg a datapoint új nevét.
   Leírás	Adja meg az átalakítás leírását.

   Adja meg az MQTT metaadat-tulajdonságait a @$metadata.user_properties.<property> vagy @$metadata.topic formátumban. Adja meg $metadata fejléceket a formátum @$metadata.<header>használatával. A $metadata szintaxis csak az üzenetfejléc részét képező MQTT-tulajdonságokhoz szükséges. További információ: mezőhivatkozások.

3. Válassza az Alkalmazás lehetőséget.

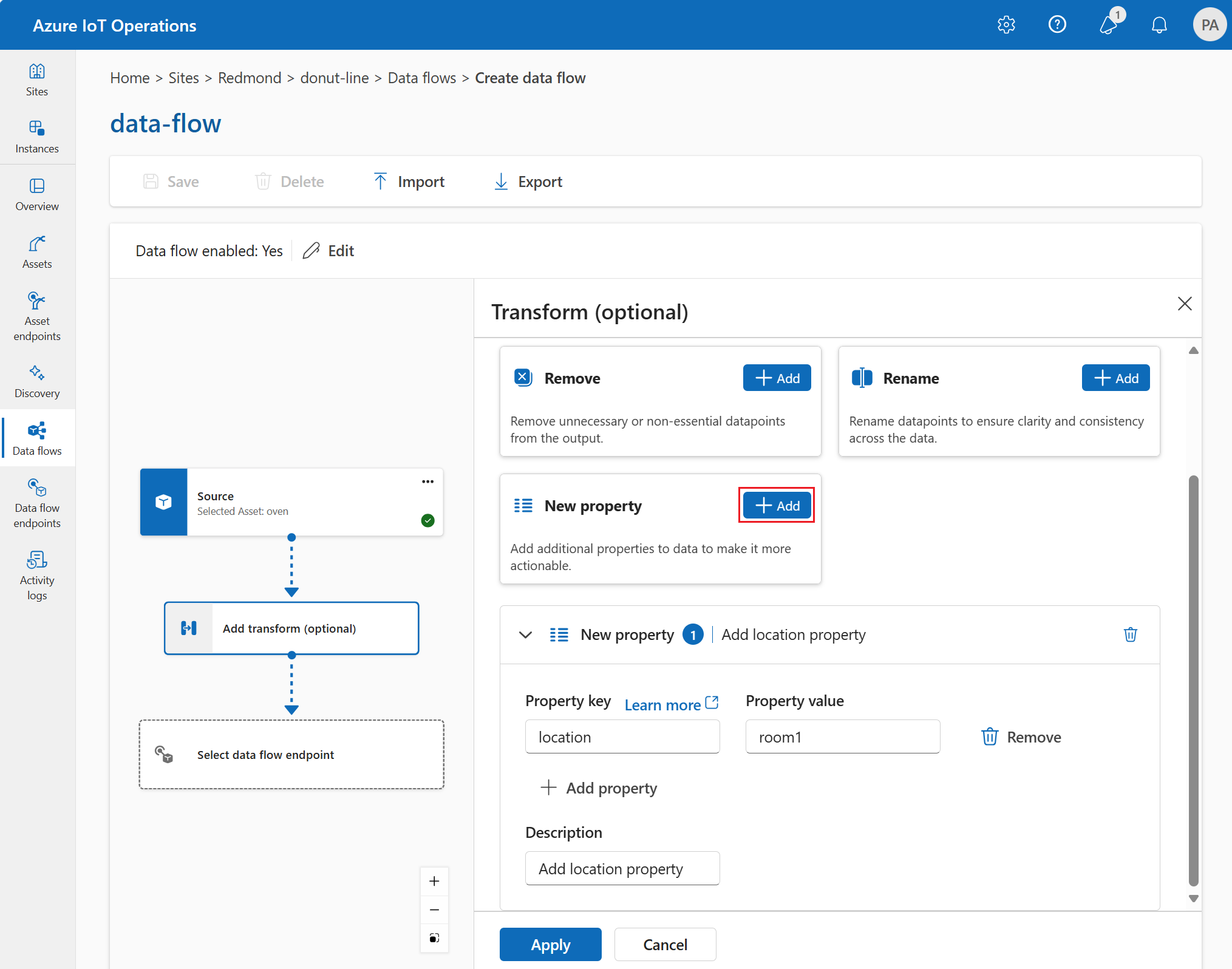

Új tulajdonság

Az Új tulajdonság átalakításával új tulajdonságot adhat hozzá a forrásadatokhoz. Ez a művelet új tulajdonságot ad hozzá a forrásadatokhoz. Használja az új tulajdonságot a data flow későbbi szakaszaiban.

Üzemeltetési tapasztalat

1. Az Átalakítás (nem kötelező) területen válassza az Új tulajdonság>.



2. Adja meg a szükséges beállításokat.

   Beállítás	Leírás
   Tulajdonságkulcs	Adja meg az új tulajdonság kulcsát.
   Tulajdonságérték	Adja meg az új tulajdonság értékét.
   Leírás	Adja meg az új tulajdonság leírását.

3. Válassza az Alkalmazás lehetőséget.

Azure CLI-

Használhatja például a temperature forrásadatokban lévő mezőt a hőmérséklet Celsius-fokra való konvertálásához és a temperatureCelsius mezőben való tárolásához. Gazdagítsa a forrásadatokat a location környezetualizációs adathalmaz mezőjével:

{
  "operationType": "BuiltInTransformation",
  "builtInTransformationSettings": {
    "map": [
      {
        "inputs": [
          "$source.temperature ? $last" // ---------------- $1
        ],
        "output": "temperatureCelsius",
        "expression": "($1 - 32) * 5/9"
      },
      {
        "inputs": [
          "$context(assetDataset).location" // - $2
        ],
        "output": "location"
      }
    ]
  }
}

Biceps

Az MQTT metaadat-tulajdonságait $metadata.user_properties.<property> vagy $metadata.topic formátum használatával elérheti. $metadata fejléceket a $metadata.<header> formátummal is megadhat. További információ: mezőhivatkozások.

Használhatja például a temperature forrásadatokban lévő mezőt a hőmérséklet Celsius-fokra való konvertálásához és a temperatureCelsius mezőben való tárolásához. Gazdagítsa a forrásadatokat a location környezetualizációs adathalmaz mezőjével:

builtInTransformationSettings: {
  map: [
    {
      inputs: [
        'temperature'
      ]
      output: 'temperatureCelsius'
      expression: '($1 - 32) * 5/9'
    }
    {
      inputs: [
        '$context(assetDataset).location'
      ]
      output: 'location'
    }
  ]
}

Kubernetes (csak hibakeresés)

Fontos

A Kubernetes üzembehelyezési jegyzékfájljainak használata éles környezetekben nem támogatott, és csak hibakereséshez és teszteléshez használható.

Az MQTT metaadat-tulajdonságait $metadata.user_properties.<property> vagy $metadata.topic formátum használatával elérheti. $metadata fejléceket a $metadata.<header> formátummal is megadhat. További információ: mezőhivatkozások.

Használhatja például a temperature forrásadatokban lévő mezőt a hőmérséklet Celsius-fokra való konvertálásához és a temperatureCelsius mezőben való tárolásához. Gazdagítsa a forrásadatokat a location környezetualizációs adathalmaz mezőjével:

builtInTransformationSettings:
  map:
    - inputs:
      - temperature # - $1
      expression: "($1 - 32) * 5/9"
      output: temperatureCelsius
    - inputs:
      - $context(assetDataset).location
      output: location

További információ: Adatok leképezése adatfolyamokkal.

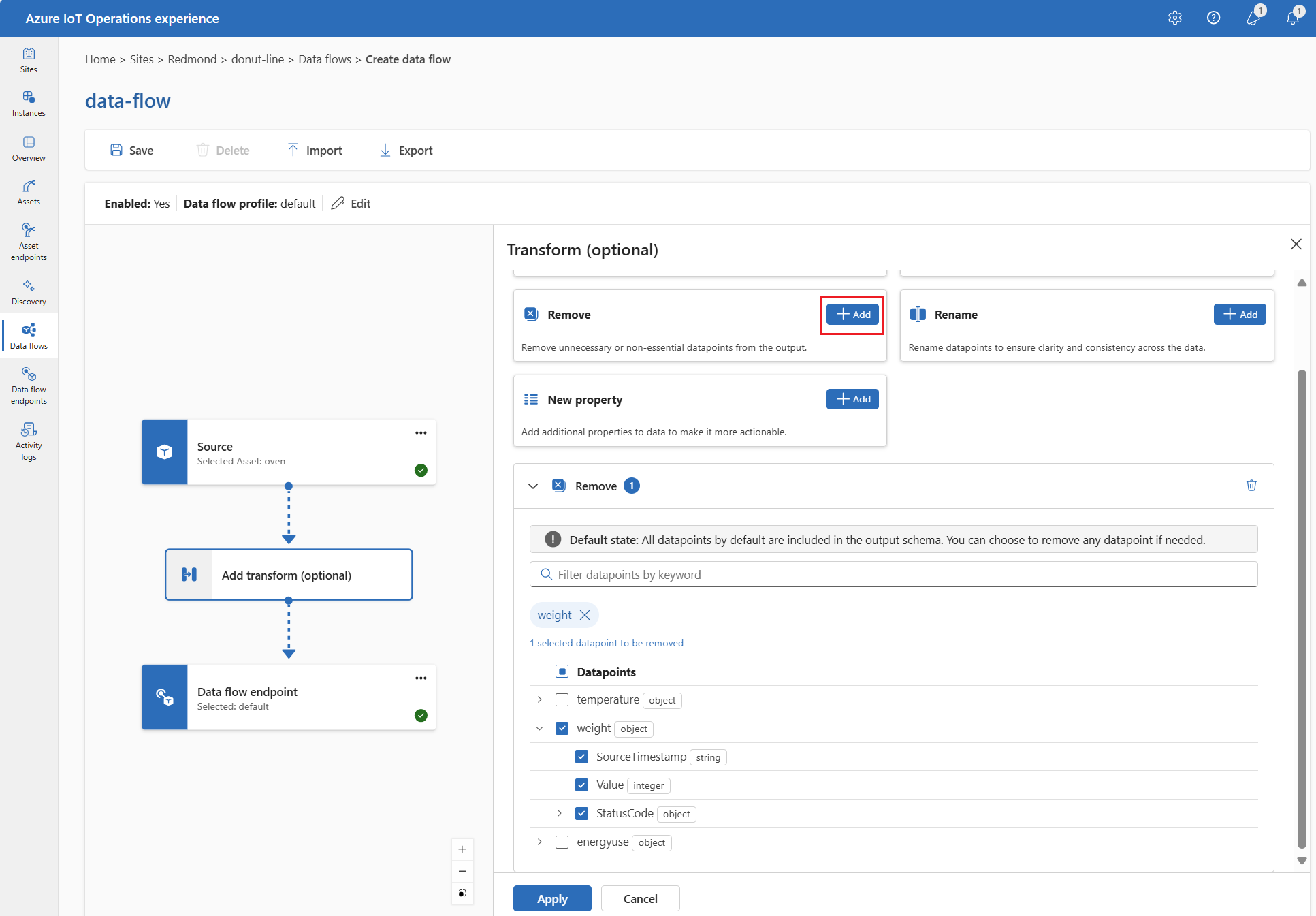

Eltávolítás

A kimeneti séma alapértelmezés szerint az összes adatpontot tartalmazza. Távolítsa el az összes adatpontot a célhelyről az Átalakítás eltávolítása paranccsel.

Üzemeltetési tapasztalat

1. Az Átalakítás (nem kötelező) területen válassza az Eltávolítás lehetőséget.

2. Válassza ki a kimeneti sémából eltávolítani kívánt adatpontot.



3. Válassza az Alkalmazás lehetőséget.

Azure CLI-

Ha el szeretne távolítani egy adatpontot a kimeneti sémából, használja a builtInTransformationSettings tulajdonságot a data flow konfigurációban. map A tulajdonság használatával adja meg az eltávolítandó adatpontokat.

{
  "operationType": "BuiltInTransformation",
  "builtInTransformationSettings": {
    "map": [
      {
        "inputs": [
          "*"
        ],
        "output": "*"
      },
      {
        "inputs": [
          "weight"
        ],
        "output": ""
      }
      {
          "inputs": [
          "weight.SourceTimestamp"
          ],
          "output": ""
      },
      {
          "inputs": [
          "weight.Value"
          ],
          "output": ""
      },
      {
          "inputs": [
          "weight.StatusCode"
          ],
          "output": ""
      },
      {
          "inputs": [
          "weight.StatusCode.Code"
          ],
          "output": ""
      },
      {
          "inputs": [
          "weight.StatusCode.Symbol"
          ],
          "output": ""
      }
    ]
  }
}

Biceps

builtInTransformationSettings: {
  map: [
    {
      inputs: [
        '*'
      ]
      output: '*'
    }
    {
      inputs: [
        'weight'
      ]
      output: ''
    }
    {
      inputs: [
        'weight.SourceTimestamp'
      ]
      output: ''
    }
    {
      inputs: [
        'weight.Value'
      ]
      output: ''
    }
    {
      inputs: [
        'weight.StatusCode'
      ]
      output: ''
    }
    {
      inputs: [
        'weight.StatusCode.Code'
      ]
      output: ''
    }
    {
      inputs: [
        'weight.StatusCode.Symbol'
      ]
      output: ''
    }
  ]
}

Kubernetes (csak hibakeresés)

Fontos

A Kubernetes üzembehelyezési jegyzékfájljainak használata éles környezetekben nem támogatott, és csak hibakereséshez és teszteléshez használható.

builtInTransformationSettings:
  map:
    - type: PassThrough
      inputs:
        - "*"
      output: "*"
    - inputs:
        - weight
      output: ""
    - inputs:
        - weight.SourceTimestamp
      output: ""
    - inputs:
        - weight.Value
      output: ""
    - inputs:
        - weight.StatusCode
      output: ""
    - inputs:
        - weight.StatusCode.Code
      output: ""
    - inputs:
        - weight.StatusCode.Symbol
      output: ""

További információ: Adatok leképezése adatfolyamokkal.

Adatok szerializálása séma szerint

Ha a célhelyre való küldés előtt szerializálni szeretné az adatokat, adjon meg egy sémát és szerializációs formátumot. Részletekért lásd : A kimenet szerializálása sémával.

Cél

Konfigurálja a célvégpontot és az adatcélt (témakör, tároló vagy tábla) az adatfolyamhoz. Célként bármilyen támogatott végponttípust használhat, beleértve az MQTT-t, a Kafkát, az Azure Data Lake Storage-t, a Microsoft Fabricet, az Azure Data Explorert és a helyi tárolót.

A teljes konfigurációs részletekért, beleértve az adat céltábláját, a dinamikus cél témaköröket és a kimeneti szerializálást, tekintse meg az adatfolyam-célhely konfigurálása című témakört.

Ha a helyi MQTT-közvetítőn kívüli célhelyre szeretne adatokat küldeni, hozzon létre egy data flow végpontot. A „Hogyan?” kérdésre: Adatfolyam végpontok konfigurálása.

Fontos

Storage végpontokhoz schema szükséges a szerializáláshoz. Ha a Microsoft Fabric OneLake, az Azure Data Lake Storage, az Azure Data Explorer vagy a helyi tároló adatáramlást szeretne használni, meg kell adnia egy sémahivatkozást.

példa

Az alábbi példa egy data flow konfiguráció, amely az MQTT-végpontot használja a forráshoz és a célhoz. A forrás szűri az adatokat az MQTT-témakörből azure-iot-operations/data/thermostat. Az átalakítás fahrenheitre alakítja át a hőmérsékletet, és szűri azokat az adatokat, ahol a hőmérséklet és a páratartalom megszorozva kisebb, mint 100000. A cél elküldi az adatokat az MQTT-témakörnek factory.

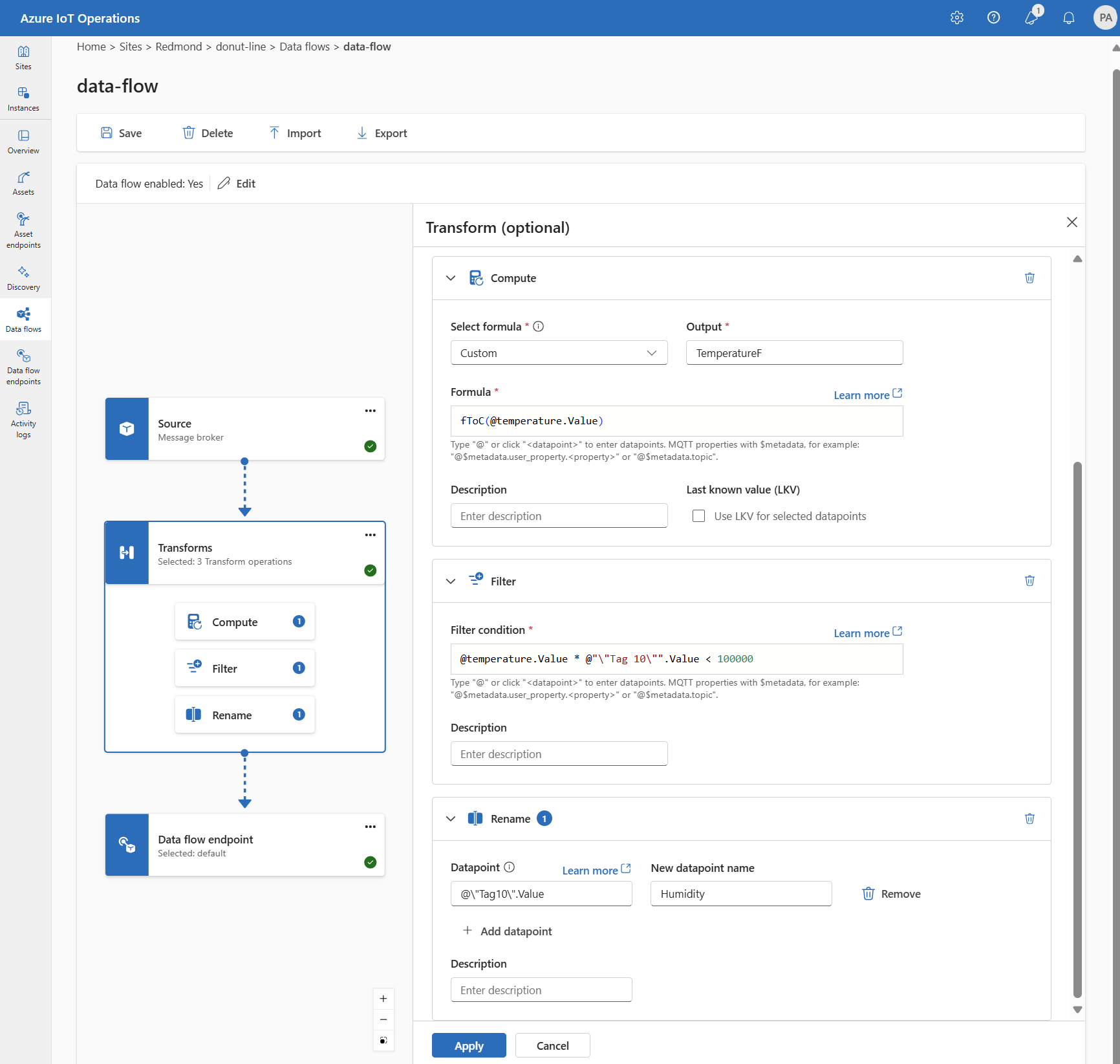

Üzemeltetési tapasztalat

Azure CLI-

Az iot ops dataflow apply paranccsal hozhat létre vagy módosíthat egy adatfolyamot.

az iot ops dataflow apply --resource-group <ResourceGroupName> --instance <AioInstanceName> --profile <DataflowProfileName> --name <DataflowName> --config-file <ConfigFilePathAndName>

A --config-file paraméter az erőforrás-tulajdonságokat tartalmazó JSON-konfigurációs fájl elérési útja és fájlneve.

Ebben a példában tegyük fel, hogy a következő tartalommal elnevezett data-flow.json konfigurációs fájl a felhasználó kezdőlapján van tárolva:

{
    "mode": "Enabled",
    "operations": [
      {
        "operationType": "Source",
        "sourceSettings": {
          "dataSources": [
            "thermostats/+/sensor/temperature/#",
            "humidifiers/+/sensor/humidity/#"
          ],
          "endpointRef": "default",
          "serializationFormat": "Json"
        }
      },
      {
        "builtInTransformationSettings": {
          "datasets": [],
          "filter": [
            {
              "expression": "$1 * $2 < 100000",
              "inputs": [
                "temperature.Value",
                "\"Tag 10\".Value"
              ],
              "type": "Filter"
            }
          ],
          "map": [
            {
              "inputs": [
                "*"
              ],
              "output": "*",
              "type": "PassThrough"
            },
            {
              "expression": "cToF($1)",
              "inputs": [
                "temperature.Value"
              ],
              "output": "TemperatureF",
              "type": "Compute"
            },
            {
              "inputs": [
                "@\"Tag 10\".Value"
              ],
              "output": "Humidity",
              "type": "Rename"
            }
          ],
          "serializationFormat": "Json"
        },
        "operationType": "BuiltInTransformation"
      },
      {
        "destinationSettings": {
          "dataDestination": "factory",
          "endpointRef": "default"
        },
        "operationType": "Destination"
      }
    ]
}

Íme egy példaparancs egy data flow létrehozásához vagy frissítéséhez az alapértelmezett adatfolyamprofil használatával:

az iot ops dataflow apply --resource-group myResourceGroup --instance myAioInstance --profile default --name data-flow --config-file ~/data-flow.json

Íme egy másik példa, amely dinamikus témakörfordítással irányítja át az üzeneteket a különböző termosztátokból az eszközspecifikus témakörökbe:

{
    "mode": "Enabled",
    "operations": [
      {
        "operationType": "Source",
        "sourceSettings": {
          "dataSources": [
            "thermostats/+/sensor/temperature"
          ],
          "endpointRef": "default",
          "serializationFormat": "Json"
        }
      },
      {
        "destinationSettings": {
          "dataDestination": "processed/device/${inputTopic.2}/temperature",
          "endpointRef": "default"
        },
        "operationType": "Destination"
      }
    ]
}

Ez a konfiguráció feldolgozza az üzeneteket thermostats/device1/sensor/temperature, és elküldi őket processed/device/device1/temperature.

Biceps

param aioInstanceName string = '<AIO_INSTANCE_NAME>'
param customLocationName string = '<CUSTOM_LOCATION_NAME>'
param dataflowName string = '<DATAFLOW_NAME>'

resource aioInstance 'Microsoft.IoTOperations/instances@2024-11-01' existing = {
  name: aioInstanceName
}

resource customLocation 'Microsoft.ExtendedLocation/customLocations@2021-08-31-preview' existing = {
  name: customLocationName
}

// Pointer to the default data flow endpoint
resource defaultDataflowEndpoint 'Microsoft.IoTOperations/instances/dataflowEndpoints@2024-11-01' existing = {
  parent: aioInstance
  name: 'default'
}

// Pointer to the default data flow profile
resource defaultDataflowProfile 'Microsoft.IoTOperations/instances/dataflowProfiles@2024-11-01' existing = {
  parent: aioInstance
  name: 'default'
}

resource dataflow 'Microsoft.IoTOperations/instances/dataflowProfiles/dataflows@2024-11-01' = {
  // Reference to the parent data flow profile, the default profile in this case
  // Same usage as profileRef in Kubernetes YAML
  parent: defaultDataflowProfile
  name: dataflowName
  extendedLocation: {
    name: customLocation.id
    type: 'CustomLocation'
  }
  properties: {
    mode: 'Enabled'
    operations: [
      {
        operationType: 'Source'
        sourceSettings: {
          // Use the default MQTT endpoint as the source
          endpointRef: defaultDataflowEndpoint.name
          // Filter the data from the MQTT topic azure-iot-operations/data/thermostat
          dataSources: [
            'azure-iot-operations/data/thermostat'
          ]
        }
      }
      // Transformation optional
      {
        operationType: 'BuiltInTransformation'
        builtInTransformationSettings: {
          // Filter the data where temperature * "Tag 10" < 100000
          filter: [
            {
              inputs: [
                'temperature.Value'
                '"Tag 10".Value'
              ]
              expression: '$1 * $2 < 100000'
            }
          ]
          map: [
            // Passthrough all values by default
            {
              inputs: [
                '*'
              ]
              output: '*'
            }
            // Convert temperature to Fahrenheit and output it to TemperatureF
            {
              inputs: [
                'temperature.Value'
              ]
              output: 'TemperatureF'
              expression: 'cToF($1)'
            }
          // Extract the "Tag 10" value and output it to Humidity
            {
              inputs: [
                '"Tag 10".Value'
              ]
              output: 'Humidity'
            }
          ]
        }
      }
      {
        operationType: 'Destination'
        destinationSettings: {
          // Use the default MQTT endpoint as the destination
          endpointRef: defaultDataflowEndpoint.name
          // Send the data to the MQTT topic factory
          dataDestination: 'factory'
        }
      }
    ]
  }
}

Kubernetes (csak hibakeresés)

Fontos

A Kubernetes üzembehelyezési jegyzékfájljainak használata éles környezetekben nem támogatott, és csak hibakereséshez és teszteléshez használható.

apiVersion: connectivity.iotoperations.azure.com/v1
kind: Dataflow
metadata:
  name: my-dataflow
  namespace: azure-iot-operations
spec:
  # Reference to the default data flow profile
  profileRef: default
  mode: Enabled
  operations:
    - operationType: Source
      sourceSettings:
        # Use the default MQTT endpoint as the source
        endpointRef: default
        # Filter the data from the MQTT topic azure-iot-operations/data/thermostat
        dataSources:
          - azure-iot-operations/data/thermostat
    # Transformation optional
    - operationType: builtInTransformation
      builtInTransformationSettings:
        # Filter the data where temperature * "Tag 10" < 100000
        filter:
          - inputs:
              - 'temperature.Value'
              - '"Tag 10".Value'
            expression: '$1 * $2 < 100000'
        map:
          # Passthrough all values by default
          - inputs:
              - '*'
            output: '*'
          # Convert temperature to Fahrenheit and output it to TemperatureF
          - inputs:
              - temperature.Value
            output: TemperatureF
            expression: cToF($1)
          # Extract the "Tag 10" value and output it to Humidity
          - inputs:
              - '"Tag 10".Value'
            output: 'Humidity'
    - operationType: Destination
      destinationSettings:
        # Use the default MQTT endpoint as the destination
        endpointRef: default
        # Send the data to the MQTT topic factory
        dataDestination: factory

További példákat láthat a következő helyeken: Azure REST API – Adatfolyam és a Quickstart Bicep.

Annak ellenőrzése, hogy egy data flow működik-e

A data flow működésének ellenőrzéséhez kövesse a Bemutató: Kétirányú MQTT-híd az Azure Event Gridhez.

Data flow konfiguráció exportálása

A data flow konfiguráció exportálásához használja a műveleti felületet, vagy exportálja az data flow egyéni erőforrást.

Üzemeltetési tapasztalat

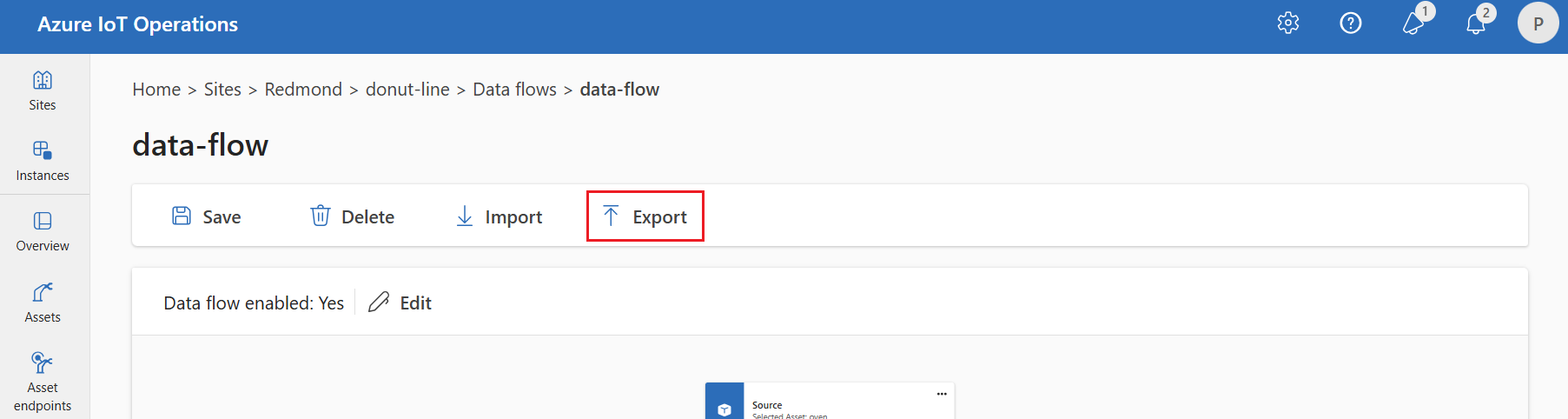

Jelölje ki az exportálni kívánt data flow, majd válassza a Export lehetőséget az eszköztárról.

Azure CLI-

Az az iot ops dataflow show paranccsal exportálhat adatfolyamot.

az iot ops dataflow show --resource-group <ResourceGroupName> --instance <AioInstanceName> --name <DataflowName> --profile <DataflowProfileName> --output json > my-dataflow.json

Íme egy példaparancs egy data-flow nevű data flow exportálására egy data-flow.json nevű JSON-fájlba:

az iot ops dataflow show --resource-group myResourceGroup --instance myAioInstance --profile default --name data-flow --output json > data-flow.json

Biceps

A Bicep infrastruktúra mint kód, és nincs szükség exportálásra. A Bicep fájllal hozzon létre egy data flow az adatfolyamok gyors beállításához és konfigurálásához.

Kubernetes (csak hibakeresés)

Fontos

A Kubernetes üzembehelyezési jegyzékfájljainak használata éles környezetekben nem támogatott, és csak hibakereséshez és teszteléshez használható.

kubectl get dataflow my-dataflow -o yaml > my-dataflow.yaml

Megfelelő data flow konfiguráció

Annak érdekében, hogy a data flow a várt módon működjön, ellenőrizze a következő feltételeket:

• Az alapértelmezett MQTT adatfolyam végpontot kötelező forrásként vagy célként használni.
• A adatfolyam-profil létezik, és az adatfolyam-konfigurációban van hivatkozva.
• A forrás vagy MQTT-végpont, Kafka-végpont vagy objektum. Forrásként nem használhat storage típusú végpontokat.
• Ha az Event Gridet használja forrásként, az adatfolyam-profilpéldányok számát 1 értékre állítja, mivel az Event Grid MQTT-közvetítő nem támogatja a megosztott előfizetéseket.
• Ha az Event Hubsot használja forrásként, a névtér minden eseményközpontja külön Kafka-témakör, és mindegyiket adatforrásként kell megadnia.
• Az átalakítás megfelelő szintaxissal van konfigurálva, beleértve a speciális karakterek megfelelő escapingelését is.
• Ha storage típusú végpontokat használ célként, egy schema van megadva.
• Ha dinamikus céltémaköröket használ az MQTT-végpontokhoz, győződjön meg arról, hogy a témakörváltozók érvényes szegmensekre hivatkoznak.

Következő lépések

• Adatok leképezése adatfolyamok használatával
• Adatok bővítése adatfolyamok használatával
• Az üzenetsémák ismertetése
• Adatfolyam profilok kezelése
