Idősorozat-elemzések

A következőkre vonatkozik: ✅Microsoft Fabric✅Azure Data Explorer✅Azure Monitor✅Microsoft Sentinel

A felhőszolgáltatások és az IoT-eszközök telemetriai adatokat hoznak létre, amelyek olyan elemzések készítésére használhatók, mint a szolgáltatás állapotának monitorozása, a fizikai termelési folyamatok és a használati trendek. Az idősorelemzés egyik módja ezeknek a metrikáknak a mintájában lévő eltérések azonosítására a tipikus alapkonfigurációs mintához képest.

A Kusto Query Language (KQL) natív támogatást nyújt több idősor létrehozásához, kezeléséhez és elemzéséhez. Ebből a cikkből megtudhatja, hogyan használható a KQL több ezer idősor másodpercek alatt történő létrehozására és elemzésére, így közel valós idejű monitorozási megoldásokat és munkafolyamatokat tesz lehetővé.

Idősor létrehozása

Ebben a szakaszban a normál idősorok nagy készletét fogjuk létrehozni egyszerűen és intuitív módon az make-series operátor használatával, és szükség szerint kitöltjük a hiányzó értékeket. Az idősor-elemzés első lépése az eredeti telemetriai tábla particionálása és átalakítása idősorok készletére. A táblázat általában tartalmaz időbélyegoszlopot, környezetfüggő dimenziókat és választható metrikákat. A dimenziók az adatok particionálására szolgálnak. A cél partíciónként több ezer idősor létrehozása rendszeres időközönként.

A bemeneti tábla demo_make_series1 600 ezer rekordot tartalmaz tetszőleges webszolgáltatás-forgalomról. A következő paranccsal 10 rekordot mintázhat:

A lekérdezés futtatása

demo_make_series1 | take 10

Az eredményként kapott táblázat egy időbélyeg oszlopot, három kontextuális dimenzió oszlopot, és nem tartalmaz metrikákat.

Időbélyeg	BrowserVer	OsVer	Ország/régió
2016-08-25 09:12:35.4020000	Chrome 51.0	Windows 7	Egyesült Királyság
2016-08-25 09:12:41.1120000	Chrome 52.0	Windows 10
2016-08-25 09:12:46.2300000	Chrome 52.0	Windows 7	Egyesült Királyság
2016-08-25 09:12:46.5100000	Chrome 52.0	Windows 10	Egyesült Királyság
2016-08-25 09:12:46.5570000	Chrome 52.0	Windows 10	Litván Köztársaság
2016-08-25 09:12:47.0470000	Chrome 52.0	Windows 8.1	India
2016-08-25 09:12:51.3600000	Chrome 52.0	Windows 10	Egyesült Királyság
2016-08-25 09:12:51.6930000	Chrome 52.0	Windows 7	Hollandia
2016-08-25 09:12:56.4240000	Chrome 52.0	Windows 10	Egyesült Királyság
2016-08-25 09:13:08.7230000	Chrome 52.0	Windows 10	India

Mivel nincsenek metrikák, csak a forgalomszámot képviselő idősorokat hozhatunk létre, amelyeket az operációs rendszer a következő lekérdezéssel particionált:

A lekérdezés futtatása

let min_t = toscalar(demo_make_series1 | summarize min(TimeStamp));
let max_t = toscalar(demo_make_series1 | summarize max(TimeStamp));
demo_make_series1
| make-series num=count() default=0 on TimeStamp from min_t to max_t step 1h by OsVer
| render timechart

• make-series Az operátorral három idősort hozhat létre, ahol:
  • num=count(): forgalom idősorozata
  • from min_t to max_t step 1h: az idősorok 1 órás tárolókban jönnek létre az időtartományban (a táblarekordok legrégebbi és legújabb időbélyegei)
  • default=0: adja meg a hiányzó tárolók kitöltési módszerét a rendszeres idősorok létrehozásához. Alternatívaként használja a series_fill_const(), series_fill_forward(), series_fill_backward() és series_fill_linear() elemeket módosításokhoz.
  • by OsVer: partíció operációs rendszer szerint
• A tényleges idősor-adatstruktúra az egyes időhelyek összesített értékének numerikus tömbje. Vizualizációhoz használjuk render timechart .

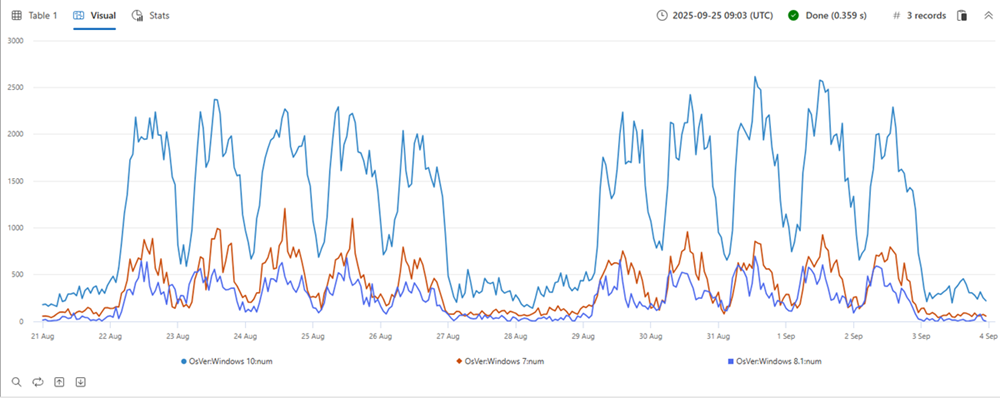

A fenti táblázatban három partíció található. Létrehozhatunk egy külön idősort: Windows 10 (piros), 7 (kék) és 8.1 (zöld) minden operációsrendszer-verzióhoz a grafikonon látható módon:

Idősorozat-elemzési függvények

Ebben a szakaszban tipikus adatsor-feldolgozási függvényeket fogunk végrehajtani. Az idősorok létrehozása után a KQL támogatja a függvények egyre bővülő listáját a feldolgozásukhoz és elemzésükhöz. Bemutatunk néhány jellemző függvényt az idősorok feldolgozásához és elemzéséhez.

Szűrés

A szűrés gyakori gyakorlat a jelfeldolgozásban, és hasznos az idősorozat-feldolgozási feladatokhoz (például zajos jel simításához, változásészleléshez).

• Két általános szűrési függvény létezik:
  • series_fir(): FIR-szűrő alkalmazása. A változásészleléshez használt idősor mozgóátlagának és különbségének egyszerű kiszámítására szolgál.
  • series_iir(): IIR-szűrő alkalmazása. Exponenciális simításhoz és összegző összeghez használatos.
• Extend az idősor úgy van beállítva, hogy egy új, 5-ös méretű ( ma_num nevű) mozgó átlagos adatsort ad hozzá a lekérdezéshez:

A lekérdezés futtatása

let min_t = toscalar(demo_make_series1 | summarize min(TimeStamp));
let max_t = toscalar(demo_make_series1 | summarize max(TimeStamp));
demo_make_series1
| make-series num=count() default=0 on TimeStamp from min_t to max_t step 1h by OsVer
| extend ma_num=series_fir(num, repeat(1, 5), true, true)
| render timechart

Regresszióelemzés

Szegmentált lineáris regressziós elemzéssel megbecsülhető az idősor trendje.

• A series_fit_line() használatával a legjobb vonalat illesztheti egy idősorhoz az általános trendészleléshez.
• A series_fit_2lines() segítségével észleli az alapkonfigurációhoz viszonyított trendváltozásokat, amelyek a monitorozási forgatókönyvekben hasznosak.

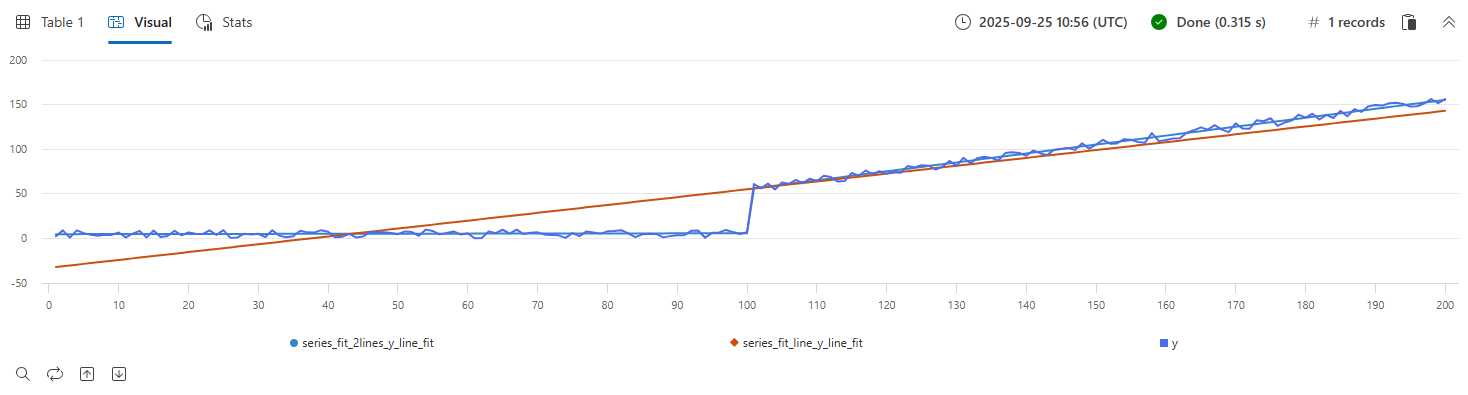

Példa series_fit_line() és series_fit_2lines() függvények egy idősoros lekérdezésben:

A lekérdezés futtatása

demo_series2
| extend series_fit_2lines(y), series_fit_line(y)
| render linechart with(xcolumn=x)

• Kék: eredeti idősor
• Zöld: illesztett vonal
• Piros: két illesztett vonal

Megjegyzés:

A függvény pontosan észlelte az ugrási (szintváltozási) pontot.

Szezonalitás észlelése

Számos metrika szezonális (időszakos) mintákat követ. A felhőszolgáltatások felhasználói forgalma általában napi és heti mintákat tartalmaz, amelyek a munkanap közepe körül a legmagasabbak, éjszaka és hétvégén pedig a legalacsonyabbak. Az IoT-érzékelők rendszeres időközönként mérnek. A fizikai mérések, például a hőmérséklet, a nyomás vagy a páratartalom szezonális viselkedést is mutathatnak.

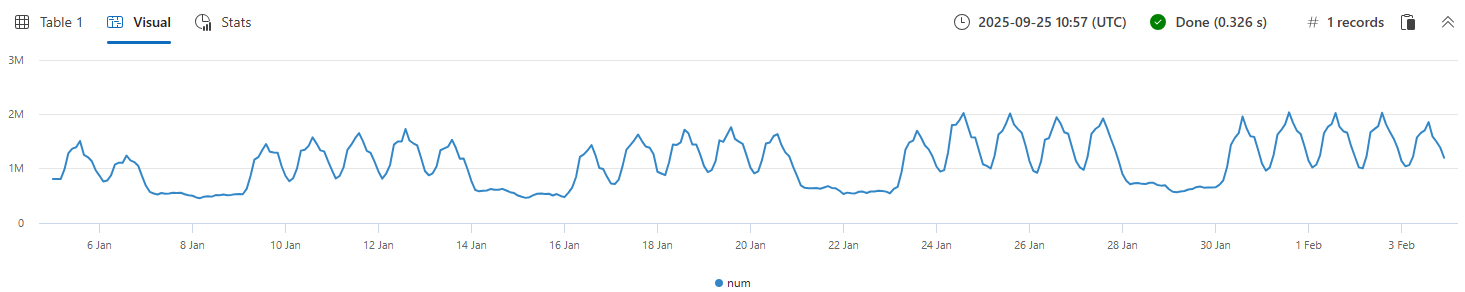

Az alábbi példa szezonalitás-észlelést alkalmaz egy webszolgáltatás egy hónapos forgalmára (2 órás tárolók):

A lekérdezés futtatása

demo_series3
| render timechart

• A series_periods_detect() használatával automatikusan észleli az idősorok időszakait, ahol:
  • num: az elemezni kívánt idősor
  • 0.: a minimális időszak hossza napokban (0 azt jelenti, hogy nincs minimum)
  • 14d/2h: az időszak maximális hossza napokban, ami 14 nap, 2 órás idősávokra osztva
  • 2: az észlelni kívánt időszakok száma
• Használjon series_periods_validate() ha tudjuk, hogy egy metrikának meghatározott, eltérő időszak(ok) kell, hogy legyenek, és ellenőrizni szeretnénk, hogy léteznek-e.

Megjegyzés:

Anomália, ha nem léteznek meghatározott különböző időszakok

A lekérdezés futtatása

demo_series3
| project (periods, scores) = series_periods_detect(num, 0., 14d/2h, 2) //to detect the periods in the time series
| mv-expand periods, scores
| extend days=2h*todouble(periods)/1d

Időszakok	Pontszámok	Napok
84	0.820622786055595	7
12	0.764601405803502	1

A függvény napi és heti szezonalitást észlel. A napi pontszámok kisebbek, mint a heti, mert a hétvégi napok eltérnek a hétköznapoktól.

Elemalapú függvények

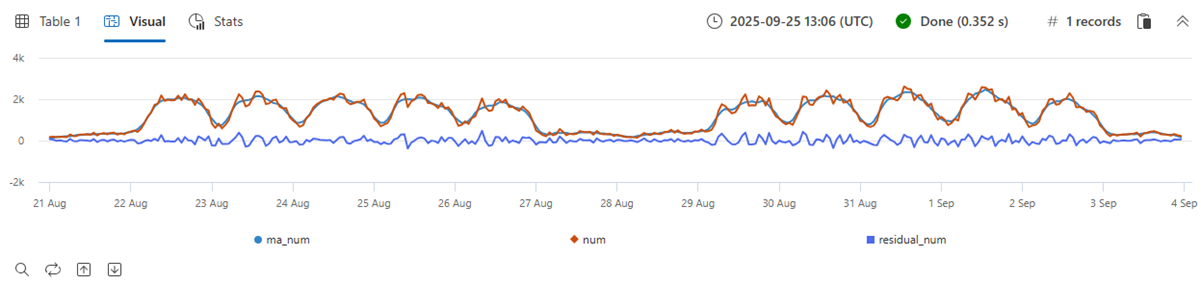

Az aritmetikai és logikai műveletek idősorokon is elvégezhetők. A series_subtract() használatával kiszámíthatjuk a reziduális idősorokat, vagyis az eredeti nyers metrika és a simított metrika közötti különbséget, és megkereshetjük a reziduális jel rendellenességeit:

A lekérdezés futtatása

let min_t = toscalar(demo_make_series1 | summarize min(TimeStamp));
let max_t = toscalar(demo_make_series1 | summarize max(TimeStamp));
demo_make_series1
| make-series num=count() default=0 on TimeStamp from min_t to max_t step 1h by OsVer
| extend ma_num=series_fir(num, repeat(1, 5), true, true)
| extend residual_num=series_subtract(num, ma_num) //to calculate residual time series
| where OsVer == "Windows 10"   // filter on Win 10 to visualize a cleaner chart
| render timechart

• Kék: eredeti idősor
• Piros: simított idősor
• Zöld: reziduális idősor

Idősorozat munkafolyamata nagy léptékben

Az alábbi példa bemutatja, hogyan futtathatók ezek a függvények több ezer idősoron másodpercek alatt az anomáliadetektáláshoz. A DB-szolgáltatás olvasási számának négy napon keresztüli metrikájával kapcsolatos néhány minta telemetriai rekord megtekintéséhez futtassa a következő lekérdezést:

A lekérdezés futtatása

demo_many_series1
| take 4

IDŐBÉLYEG	Loc	Operátor	Adatbázis	DataRead
2016-09-11 21:00:00.0000000	Loc 9	5117853934049630089	262	0
2016-09-11 21:00:00.0000000	Loc 9	5117853934049630089	241	0
2016-09-11 21:00:00.0000000	Loc 9	-865998331941149874	262	279862
2016-09-11 21:00:00.0000000	Loc 9	371921734563783410	255	0

És egyszerű statisztikák:

A lekérdezés futtatása

demo_many_series1
| summarize num=count(), min_t=min(TIMESTAMP), max_t=max(TIMESTAMP)

Num	min_t	max_t
2177472	2016-09-08 00:00:00.0000000	2016-09-11 23:00:00.0000000

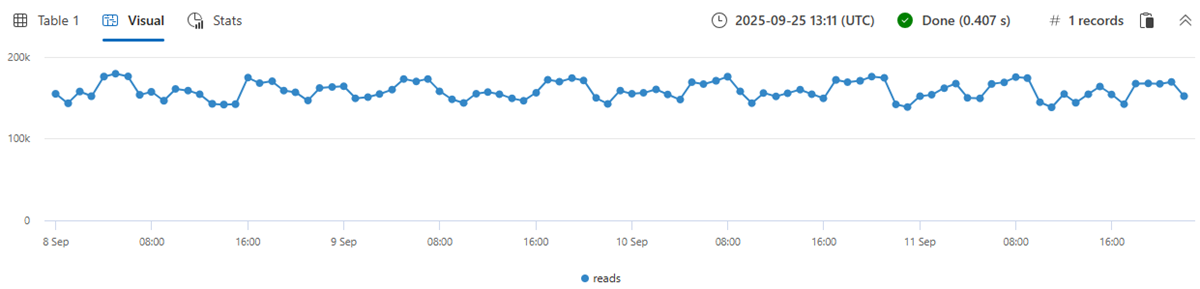

Egy idősor összeállítása az olvasási metrika 1 órás tárolóiban (összesen négy nap * 24 óra = 96 pont) normál mintaingadozást eredményez:

A lekérdezés futtatása

let min_t = toscalar(demo_many_series1 | summarize min(TIMESTAMP));
let max_t = toscalar(demo_many_series1 | summarize max(TIMESTAMP));
demo_many_series1
| make-series reads=avg(DataRead) on TIMESTAMP from min_t to max_t step 1h
| render timechart with(ymin=0)

A fenti viselkedés félrevezető, mivel az egyetlen normál idősor több ezer különböző olyan példányból van összesítve, amelyek rendellenes mintákkal rendelkezhetnek. Ezért példányonként létrehozunk egy idősort. A példányt a Loc (hely), az Op (művelet) és a DB (adott gép) határozza meg.

Hány idősort hozhatunk létre?

A lekérdezés futtatása

demo_many_series1
| summarize by Loc, Op, DB
| count

Számlál
18339

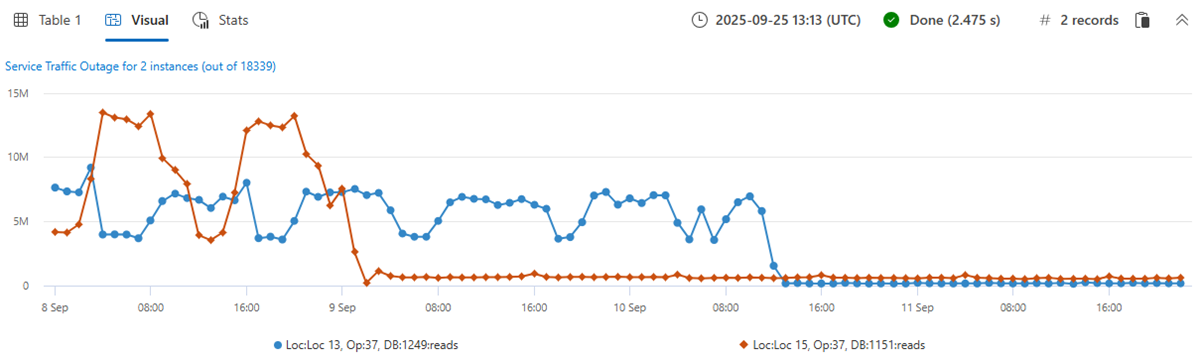

Most létrehozunk egy 18339-es idősort az olvasási szám metrikáiból. Hozzáadjuk a záradékot a by make-series utasításhoz, lineáris regressziót alkalmazunk, és kiválasztjuk az első két idősort, amely a legjelentősebb csökkenő trendet tartalmazta:

A lekérdezés futtatása

let min_t = toscalar(demo_many_series1 | summarize min(TIMESTAMP));
let max_t = toscalar(demo_many_series1 | summarize max(TIMESTAMP));
demo_many_series1
| make-series reads=avg(DataRead) on TIMESTAMP from min_t to max_t step 1h by Loc, Op, DB
| extend (rsquare, slope) = series_fit_line(reads)
| top 2 by slope asc
| render timechart with(title='Service Traffic Outage for 2 instances (out of 18339)')

A példányok megjelenítése:

A lekérdezés futtatása

let min_t = toscalar(demo_many_series1 | summarize min(TIMESTAMP));
let max_t = toscalar(demo_many_series1 | summarize max(TIMESTAMP));
demo_many_series1
| make-series reads=avg(DataRead) on TIMESTAMP from min_t to max_t step 1h by Loc, Op, DB
| extend (rsquare, slope) = series_fit_line(reads)
| top 2 by slope asc
| project Loc, Op, DB, slope

Helyszín	Operátor	Adatbázis	lejtő
Loc 15	37	1151	-102743.910227889
Loc 13	37	1249	-86303.2334644601

Kevesebb mint két perc alatt közel 20 000 idősort elemeztünk, és két rendellenes idősort észleltünk, amelyekben az olvasási szám hirtelen csökkent.

Ezek a fejlett képességek a gyors teljesítménnyel kombinálva egyedi és hatékony megoldást biztosítanak az idősorozat-elemzéshez.
