SLB VIP-ek konfigurálása VMM-szolgáltatássablonokkal

A szoftveralapú hálózatkezelés (SDN) a szoftveres terheléselosztás (SLB) használatával egyenletesen elosztja a hálózati forgalmat a szolgáltató és a bérlő által felügyelt számítási feladatok között.

A System Center Virtual Machine Manager (VMM) támogatja az SLB-ip-címek konfigurálását, miközben többrétegű alkalmazást helyez üzembe szolgáltatássablonok használatával, és támogatja a nyilvános és a belső terheléselosztást is.

Mielőtt hozzákezdene

Győződjön meg arról, hogy a következő előfeltételek teljesülnek:

• üzembe helyezett SDN-hálózati vezérlő.
• Telepített SDN szoftveres terheléselosztó.

SLB VIP-k létrehozásának eljárása

Kövesse az alábbi lépéseket:

1. Adja meg a logikai hálózatokhoz való affinitást.

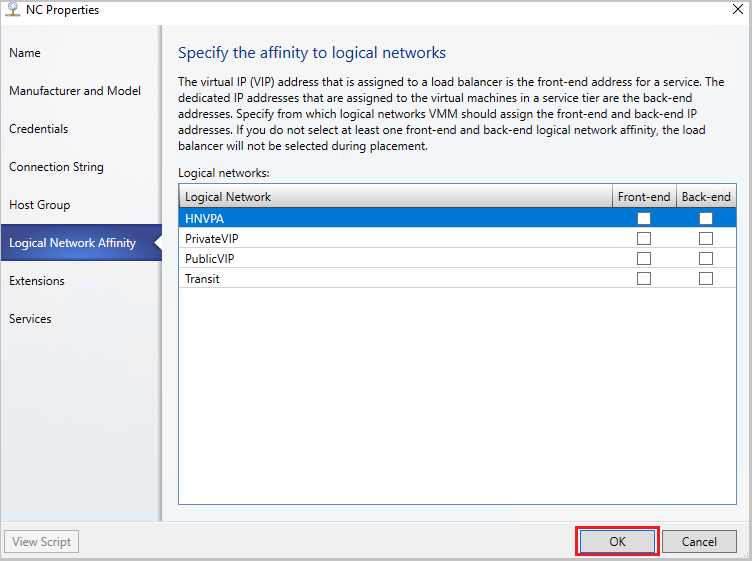

   • A VMM-konzolon válassza Fabric>Network Service>Network Controller>Properties>Logikai hálózati affinitás lapot.

   • Adja meg a terheléselosztáshoz elérhető előtérbeli és háttérhálózatokat, és válassza OKlehetőséget.



2. Hozzon létre egy VIP-sablont.

   • A VMM-konzolon válassza a Fabric>VIP-sablon létrehozása lehetőséget.

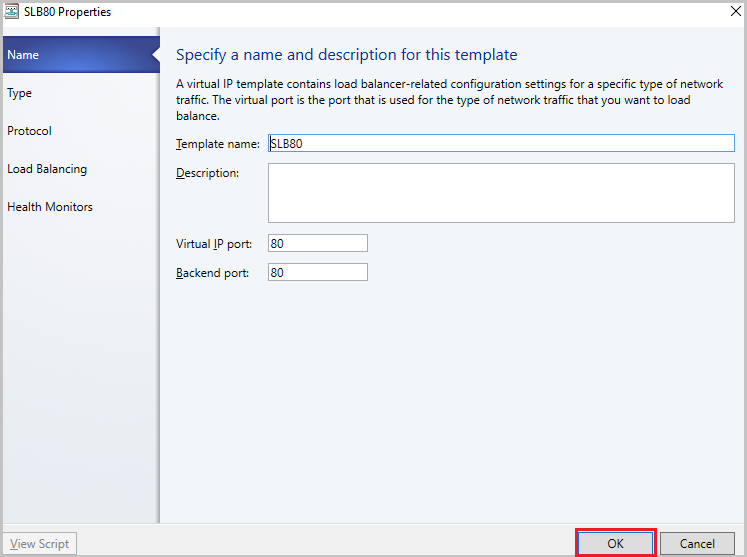

   • A Load Balancer VIP-sablon varázsló>Névmezőben adja meg a sablon nevét és leírását.

   • A virtuális IP-portadja meg a kiegyensúlyozni kívánt hálózati forgalom típusához használt portot.

   • A hátlapi portesetén adja meg azt a portot, amelyen a háttérszerver figyeli a kéréseket.



   • A Típusrésznél, a Sablontípus megadásarésznél válassza ki a Adottlehetőséget. Válassza a Microsoft-ot a Gyártó legördülő listából, és a Microsoft Hálózati vezérlőt a Modell legördülő listából.

   • Válassza Következőlehetőséget.

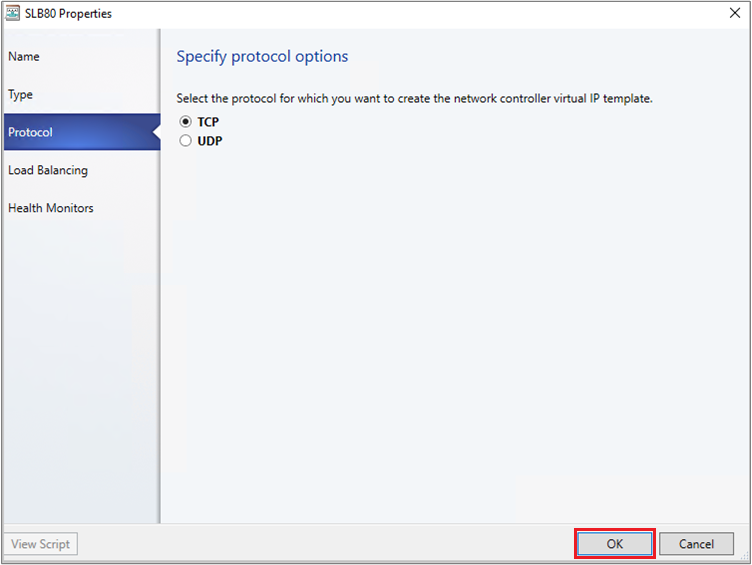

   • A Protokolladja meg a protokollbeállításokat. Válassza OKlehetőséget.

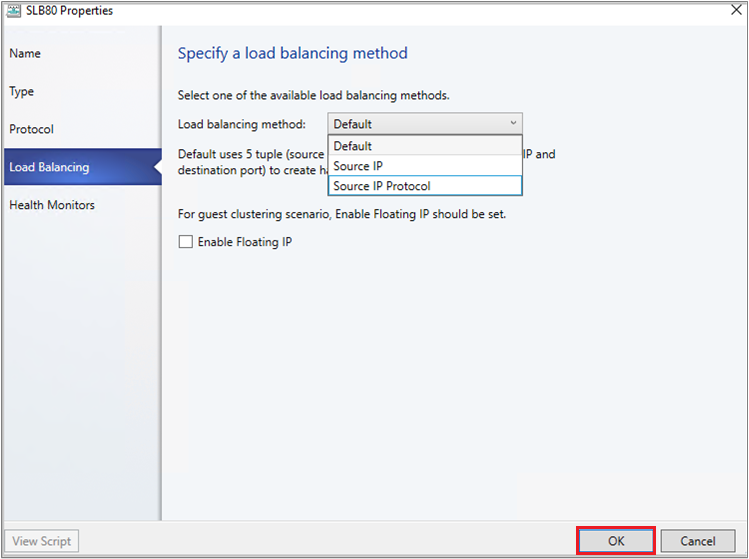

   • terheléselosztási módszerterületen válassza ki a metódust, és válassza OKlehetőséget.

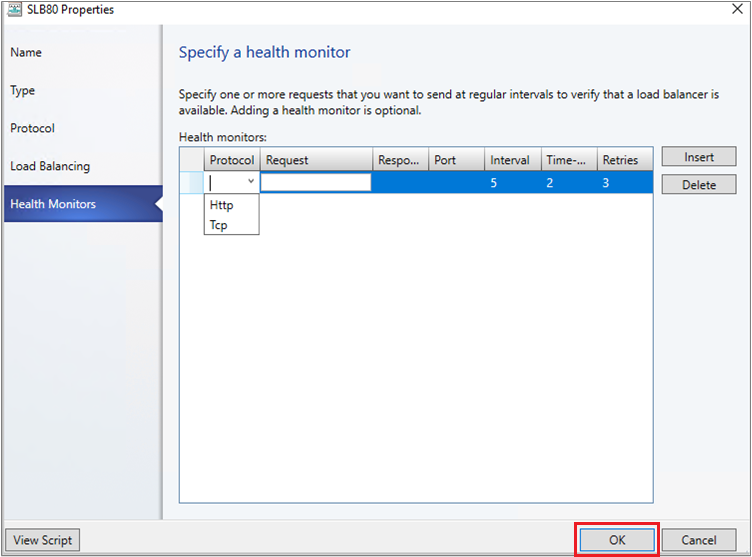

   • Az állapotfigyelőkesetén lehetőség van arra, hogy megadja, az ellenőrzést rendszeres időközönként kell lefuttatni a terheléselosztón. Állapotfigyelő hozzáadásához adja meg a protokollt és a kérést. A GET parancs beírásával például HTTP GET kérést küld a terheléselosztó kezdőlapjára, és fejlécválaszt keres. Módosíthatja a válasz típusát, a figyelési időközt, az időtúllépést és az újrapróbálkozásokat is.

   Jegyzet

   Az időtúllépésnek kisebbnek kell lennie az intervallumnál.



   • Az Összefoglalóterületen erősítse meg a beállításokat, és válassza a Befejezés lehetőséget a VIP-sablon létrehozásához.

3. Az SLB VIP konfigurálása a szolgáltatás üzembe helyezése során

   • Ha a szolgáltatássablon nincs megnyitva, válassza Tár>Sablonok>Szolgáltatássablonok lehetőséget, és nyissa meg.
   • Válassza Műveletek>Tervező Megnyitáslehetőséget.
   • A Szolgáltatássablon-tervezőbenválassza ki a Szolgáltatássablon-összetevők csoportot, majd>adja hozzá a Terheléselosztót.
   • Válassza ki a terheléselosztó objektumot. Ezt a VIP-sablon nevével fogja azonosítani.
   • Válassza ki a eszközt, a>csatlakozót,. Válassza ki a sablonhoz társított kiszolgálókapcsolatot, majd válasszon ki egy hálózati adapter-objektumot a terheléselosztó adapterhez való csatlakoztatásához. A hálózati adapter tulajdonságainálellenőrizze a címtípusokat, és győződjön meg arról, hogy a MAC-cím statikus.

   Jegyzet

   A kiszolgálói kapcsolatot a szolgáltatás háttérhálózati adapteréhez kell csatlakoztatni. A háttérhálózati felület csatlakoztatható egy Egy Csatlakoztatott VM Hálózathoz vagy egy hálózatvirtualizált VM Hálózathoz.

   • Ha az Összekötő engedélyezve van, válassza ki a terheléselosztóhoz társított ügyfélkapcsolatot, majd válasszon ki egy logikai hálózati objektumot.

     Jegyzet

     Az ügyfélkapcsolatot a terheléselosztó előtérbeli hálózatához kell csatlakoztatni. Ez lehet nyilvános virtuálisgép-hálózat vagy hálózatvirtualizált virtuálisgép-hálózat. A rendszer egy hálózatvirtualizált virtuálisgép-hálózatot használ a belső terheléselosztási forgatókönyvekhez.

   • Mentse a szolgáltatássablont a szolgáltatássablonba>Mentés és érvényesítés.

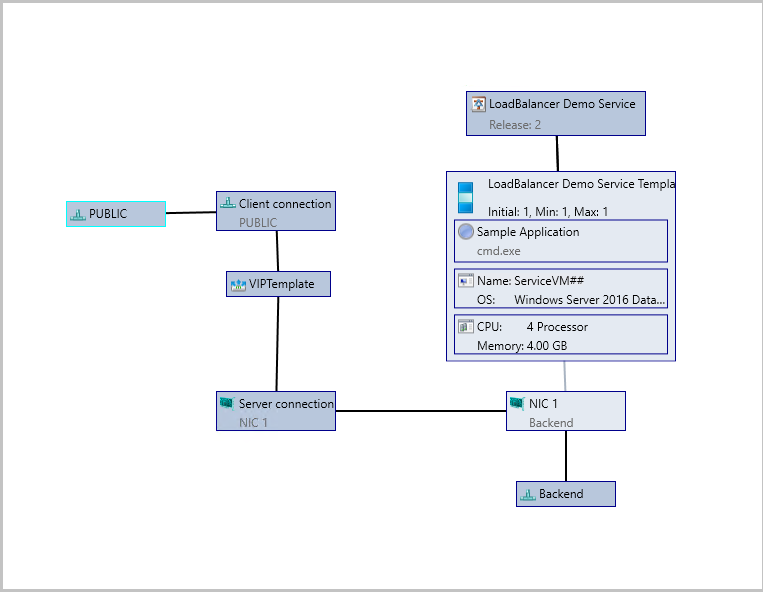

1. példa: Szolgáltatás konfigurálása nyilvános virtuálisgép-hálózattal előtérként. Itt a háttérhálózat lehet egy csatlakoztatott vagy egy hálózat-virtualizált virtuális gép hálózat.

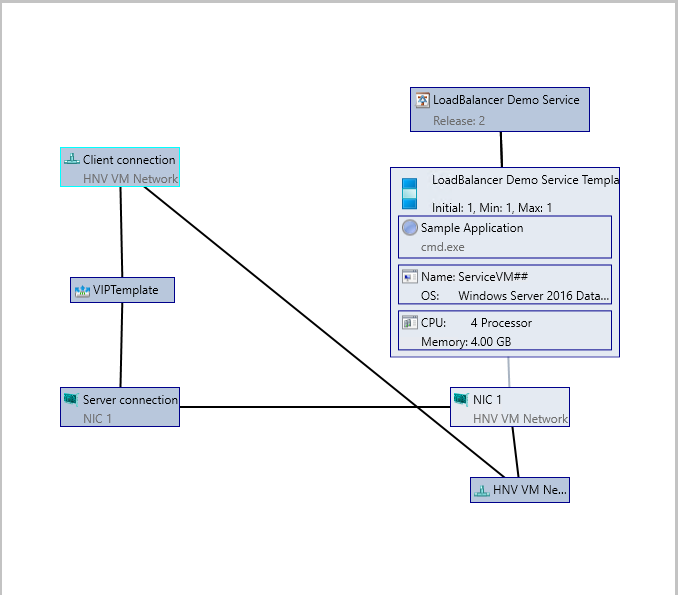

2. példa: A szolgáltatás konfigurálása olyan előtér- és háttérrendszerrel, amely a hálózati virtualizált VM-hálózathoz kapcsolódik, HNV VM-hálózat. Ez a forgatókönyv a belső terheléselosztáshoz használatos.

Állítsa be a VIP-hozzáférést a felhasználói hozzáféréshez

A szolgáltatás üzembe helyezésekor a VMM automatikusan kiválaszt egy VIP-t a statikus IP-címkészlet fenntartott tartományából, és hozzárendeli a terheléselosztásos szolgáltatási szinthez. Ahhoz, hogy a felhasználók csatlakozni tudjanak a szolgáltatáshoz, a szolgáltatás üzembe helyezése után meg kell határoznia a virtuális IP-címet, és konfigurálnia kell hozzá egy DNS-bejegyzést.

1. A szolgáltatás üzembe helyezése után válassza a Fabric>Hálózatkezelési>Terheléselosztóklehetőséget.
2. Válassza >szolgáltatás>Load Balancer-információk megjelenítése szolgáltatásokhoz lehetőséget, és bontsa ki a szolgáltatást, hogy lássa, melyik VIP van hozzárendelve.
3. Ha a felhasználók a DNS-nevet használják a szolgáltatás eléréséhez, kérje meg a DNS-rendszergazdát, hogy hozzon létre manuálisan egy DNS-bejegyzést a VIP-hez. A bejegyzésnek a felhasználó által a szolgáltatáshoz való csatlakozáshoz megadott névnek kell lennie. Például servicename.contosol.com.
