Panduan pengguna papan pengembangan referensi (RDB) MT3620—v1.6 dan yang lebih lama

Topik ini menjelaskan fitur pengguna dari papan pengembangan referensi MT3620 (RDB) v1.6 dan yang lebih lama. Untuk informasi tentang desain RDB terbaru, lihat panduan pengguna MT3620 RDB. Jika Anda memiliki papan pengembangan yang mengikuti desain RDB dan Anda ingin mengetahui versi mana itu, lihat desain papan referensi MT3620.

RDB v1.6 dan yang lebih lama meliputi:

• Tombol dan LED yang dapat diprogram
• Empat bank header antarmuka untuk input dan output
• Catu daya yang dapat dikonfigurasi
• Antena Wi-Fi yang dapat dikonfigurasi
• Titik uji darat

Tombol dan LED

Papan mendukung dua tombol pengguna, tombol atur ulang, empat LED pengguna RGB, LED status aplikasi, LED status Wi-Fi, LED aktivitas USB, dan LED aktif.

Bagian berikut ini memberikan detail tentang bagaimana masing-masing tombol dan LED ini terhubung ke chip MT3620.

Tombol pengguna

Dua tombol pengguna (A dan B) tersambung ke pin GPIO yang tercantum dalam tabel berikut ini. Perhatikan bahwa input GPIO ini ditarik tinggi melalui resistor 4,7K. Oleh karena itu, status input default GPIO ini tinggi; ketika pengguna menekan tombol, input GPIO rendah.

Tombol	MT3620 GPIO	Pin Fisik MT3620
J	GPIO12	27
B	GPIO13	28

Tombol Reset

Papan pengembangan menyertakan tombol reset. Ketika ditekan, tombol ini mengatur ulang chip MT3620. Ini tidak mengatur ulang bagian lain dari papan.

LED Pengguna

Papan pengembangan mencakup empat LED pengguna RGB, berlabel 1-4. LED tersambung ke GPIO MT3620 seperti yang tercantum dalam tabel. Anoda umum dari setiap RGB LED diikat tinggi; oleh karena itu, mendorong GPIO yang sesuai rendah menerangi LED.

LED	Saluran Warna	MT3620 GPIO	Pin Fisik MT3620
1	Merah	GPIO8	21
1	Hijau	GPIO9	22
1	Biru	GPIO10	25
2	Merah	GPIO15	30
2	Hijau	GPIO16	31
2	Biru	GPIO17	32
3	Merah	GPIO18	33
3	Hijau	GPIO19	34
3	Biru	GPIO20	35
4	Merah	GPIO21	36
4	Hijau	GPIO22	37
4	Biru	GPIO23	38

LED status aplikasi

LED status aplikasi dimaksudkan untuk memberikan umpan balik kepada pengguna tentang status aplikasi saat ini yang berjalan di A7. LED ini tidak dikontrol oleh sistem operasi Azure Sphere (OS); aplikasi bertanggung jawab untuk mengendarainya.

LED	Saluran Warna	MT3620 GPIO	Pin Fisik MT3620
Status aplikasi	Merah	GPIO45	62
Status aplikasi	Hijau	GPIO46	63
Status aplikasi	Biru	GPIO47	64

LED status Wi-Fi

LED status Wi-Fi dimaksudkan untuk memberikan umpan balik kepada pengguna tentang status koneksi Wi-Fi saat ini. LED ini tidak dikontrol oleh Azure Sphere OS; aplikasi bertanggung jawab untuk mengendarainya.

LED	Saluran Warna	MT3620 GPIO	Pin Fisik MT3620
Status Wi-Fi	Merah	GPIO48	65
Status Wi-Fi	Hijau	GPIO14	29
Status Wi-Fi	Biru	GPIO11	26

LED aktivitas USB

LED aktivitas USB hijau berkedip setiap kali data dikirim atau diterima melalui koneksi USB. Perangkat keras diterapkan sehingga data yang dikirim atau diterima melalui salah satu dari empat saluran Future Technology Devices International (FTDI) menyebabkan LED berkedip. LED aktivitas USB digerakkan oleh sirkuit khusus dan oleh karena itu tidak memerlukan dukungan perangkat lunak tambahan.

LED aktif

Papan menyertakan LED power-on merah yang menyala ketika papan didukung oleh USB, catu daya 5V eksternal, atau pasokan eksternal 3,3V.

Header antarmuka

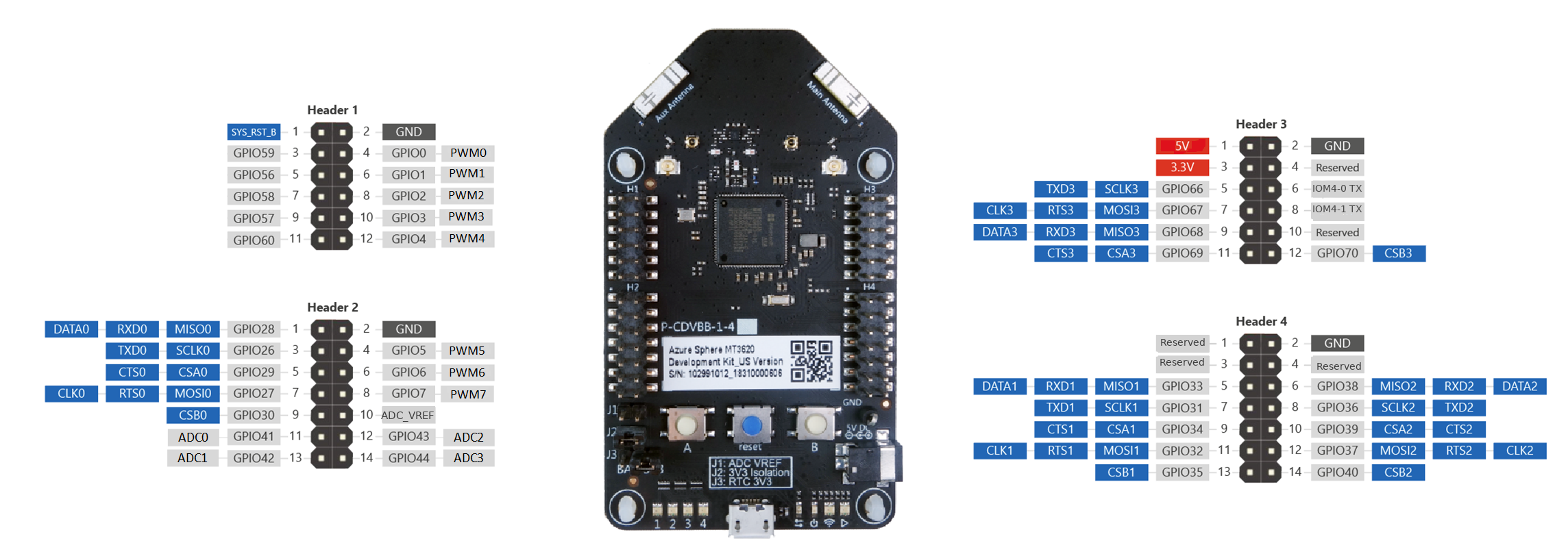

Papan pengembangan mencakup empat bank header antarmuka, berlabel H1-H4, yang menyediakan akses ke berbagai sinyal antarmuka. Diagram memperlihatkan fungsi pin yang saat ini didukung.

Catatan

Untuk I2C, DATA dan CLK dalam diagram sesuai dengan SDA dan SCL. Pull-up I2C SCL dan I2C SDA dengan resistor 10K ohm.

Papan putri

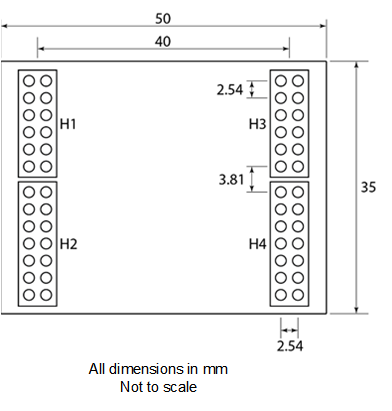

Header diatur untuk memungkinkan papan putri (juga disebut sebagai "perisai" atau "topi") untuk dilampirkan ke papan. Diagram berikut ini memperlihatkan dimensi papan putri yang dikembangkan Microsoft untuk penggunaan internal, bersama dengan lokasi header.

Catu daya

Papan MT3620 dapat didukung oleh USB, dengan catu daya 5V eksternal, atau keduanya. Jika kedua sumber tersambung secara bersamaan, sirkuit mencegah catu daya eksternal 5V dari daya kembali USB.

Catu daya on-board dilindungi terhadap tegangan terbalik dan overcurrent. Jika situasi overcurrent terjadi, rangkaian perlindungan melakukan perjalanan dan mengisolasi pasokan 5V yang masuk dari sisa rel catu daya on-board, dan LED daya merah akan mati, bahkan jika kesalahan yang menyebabkan sirkuit overcurrent dihapus.

Sumber daya harus mampu memasok 600mA meskipun saat ini banyak tidak diminta selama enumerasi USB. Papan menggambar sekitar 225mA saat berlari, naik ke sekitar 475mA selama transfer data Wi-Fi. Selama boot dan saat mengaitkan ke titik akses nirkabel, papan mungkin memerlukan hingga 600mA untuk waktu yang singkat (sekitar 2 ms). Jika beban tambahan dikabeli ke pin header papan pengembangan, sumber yang mampu memasok lebih dari 600mA akan diperlukan.

Baterai CR2032 dapat dipasang ke papan untuk menyalakan jam real-time internal (RTC) chip MT3620. Atau, baterai eksternal dapat tersambung.

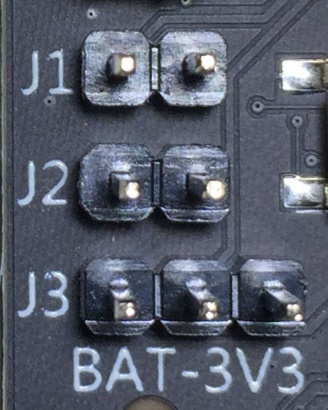

Tiga jumper (J1-J3) memberikan fleksibilitas dalam mengonfigurasi daya untuk papan. Jumper terletak di bagian kiri bawah papan; dalam setiap kasus, sematkan 1 berada di sebelah kiri:

Papan dikirim dengan header di J2 dan J3:

• Tautan di J2 menunjukkan bahwa catu daya di papan menyalakan papan.
• Tautan pada pin 2 dan 3 J3 mengatur sumber daya untuk jam real-time (RTC) ke catu daya utama 3V3. Atau, untuk memberi daya RTC dengan baterai sel koin, hubungkan pin 1 dan 2 J3 dan paskan baterai CR2032 ke slot di bagian belakang papan.

Penting

MT3620 gagal beroperasi dengan benar jika RTC tidak didukung.

Tabel berikut ini menyediakan detail tambahan tentang jumper.

Jumper	Fungsi	Deskripsi	Pin Jumper
J1	ADC VREF	Jumper ini menyediakan cara untuk mengatur tegangan referensi ADC. Letakkan tautan di J1 untuk menghubungkan output MT3620 2,5V ke pin ADC VREF, sehingga tegangan referensi ADC adalah 2,5V. Atau, sambungkan tegangan referensi 1,8V eksternal untuk menyematkan 1 jumper.	1, 2
J2	Isolasi 3V3	Jumper ini menyediakan cara untuk mengisolasi catu daya 3.3V di papan lainnya. Untuk penggunaan normal, letakkan tautan di J2, yang mengindikasikan bahwa catu daya di papan menyalakan papan. Untuk menggunakan catu daya eksternal 3,3V untuk menduplikasi papan, sambungkan catu daya eksternal 3,3V ke sematkan 2 J2. J2 juga merupakan koneksi yang nyaman untuk mengukur konsumsi pasokan utama 3V3 saat ini.	1, 2
J3	Pasokan RTC	Jumper ini mengatur sumber daya untuk RTC. Selama pengembangan, seringkali lebih mudah untuk menyalakan RTC langsung dari pasokan utama 3V3, sehingga menghindari kebutuhan untuk pas dengan baterai. Untuk melakukannya, letakkan tautan antara pin 2 dan 3 dari J3. Ini adalah penggunaan normal. Alternatifnya, untuk menyalakan RTC dari baterai sel koin di papan, letakkan tautan antara pin 1 dan 2 J3. Catatan: Untuk versi v1.6 dan yang lebih baru dari RDB, ketika tautan ditempatkan antara pin 1 dan 2, RTC akan didukung dari catu daya utama saat ini, atau dari baterai sel koin di papan saat pasokan utama tidak ada. Akhirnya, dimungkinkan untuk menyalakan RTC dari sumber eksternal dengan menerapkan ini untuk menyematkan 2 dari J3. Catatan: Dalam semua kasus, RTC harus didukung atau chip akan gagal boot dengan benar.

Mode Power Down

Sistem operasi Azure Sphere menyediakan dukungan untuk Power Down, yang merupakan status daya rendah. Saat menggunakan RDB v1.0, anda perlu menambahkan kawat jumper antara PMU_EN header pin (H3/P10) dan Ground (H4/P2) untuk mengaktifkan fitur ini. Untuk RDB versi v1.6 dan yang lebih baru, kawat jumper tambahan ini tidak diperlukan. Untuk membantu mengidentifikasi versi papan yang Anda miliki, lihat desain papan referensi MT3620.

Catatan

Sirkuit on-board tambahan (antarmuka FTDI dan sebagainya) juga didukung dari catu daya utama. Ketika chip ditempatkan dalam mode Power Down, keseluruhan konsumsi papan saat ini tidak akan turun ke tingkat Mt3620 Power Down yang diharapkan karena FTDI membutuhkan waktu antara 10-80mA, tergantung pada aktivitas koneksinya dengan perangkat Usb Host. Dengan demikian, RDB berguna untuk memvalidasi bahwa perangkat lunak menempatkan chip dengan benar dalam mode Power Down, tetapi tidak cocok untuk mengukur konsumsi daya keseluruhan desain perangkat keras.

Sinyal EXT_PMU_EN

Sinyal EXT_PMU_EN adalah output yang dimaksudkan untuk dihubungkan ke pin aktif dari regulator tegangan eksternal yang mendukung chip. Ketika chip memasuki mode Power Down, status EXT_PMU_EN transisi dari tinggi ke rendah, sehingga menonaktifkan regulator tegangan eksternal. Meskipun didokumentasikan di bawah ini, tidak disarankan untuk menggunakan EXT_PMU_EN untuk menonaktifkan pengatur tegangan eksternal pada RDB karena ini juga mendukung chip FTDI dan dapat menyebabkan kesalahan debug yang tidak terduga.

Secara default, RDB dikonfigurasi sehingga regulator tegangan eksternal selalu diaktifkan. Namun, papan menyertakan opsi perangkat keras untuk memungkinkan penggunaan sinyal EXT_PMU_EN.

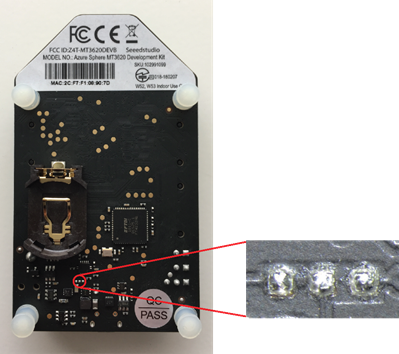

Gambar berikut ini memperlihatkan cara mengaktifkan EXT_PMU_EN. Garis kuning menunjukkan tempat untuk memotong jejak PCB. Anda kemudian dapat menyolalkan resistor 4K7 ke papan di lokasi yang ditunjukkan dalam warna merah.

Catatan

Pin EXT_PMU_EN hanya akan digerakkan tinggi pada power-up awal jika catu daya 3V3 terpisah tersambung ke pin 3V3_RTC (misalnya, jika 3V3_RTC digerakkan dari baterai). Namun, jika pin 3V3_RTC hanya terhubung ke pasokan utama 3V3, maka EXT_PMU_EN tidak akan pernah digerakkan tinggi karena pada power-up pin ini mungkin mengambang (biasanya dekat ke tanah), dan karenanya pin pengatur aktif 3V3 utama akan rendah.

Sinyal WAKEUP

WAKEUP adalah input yang dapat digunakan untuk mengeluarkan chip dari mode Power Down. Secara default, RDB menarik sinyal WAKEUP tinggi, melalui resistor 4K7; menariknya rendah akan membawa chip keluar dari mode Power Down.

Catatan

Pin WAKEUP ditarik ke rel pasokan 3V3 utama. Oleh karena itu, jika EXT_PMU_EN digunakan untuk mengontrol keadaan pasokan utama (pasokan utama dinonaktifkan ketika chip memasuki mode daya rendah), WAKEUP tidak akan lagi ditarik tinggi dan akan mengapung ke tanah, yang akan membawa chip keluar dari mode Power Down.

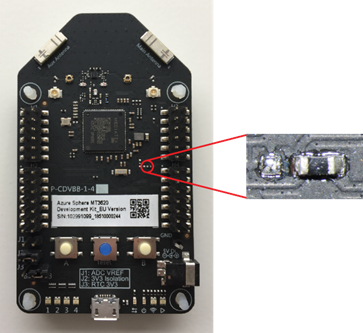

Solusi dalam situasi ini adalah dengan menghapus resistor pull-up yang diperlihatkan dalam gambar berikut dan menghubungkan sinyal WAKEUP yang ada di header utama (H3/P4) ke RTC_3V3 pasokan rel melalui resistor 4K7. Saat menggunakan konfigurasi ini, menonaktifkan catu daya utama (melalui penggunaan EXT_PMU_EN) tidak akan memengaruhi status sinyal WAKEUP.

antena Wi-Fi

Papan pengembangan MT3620 mencakup dua antena chip dual-band dan dua konektor RF untuk menghubungkan antena eksternal atau peralatan uji RF. Satu antena dianggap sebagai antena utama dan yang kedua dianggap sebagai bantu. Secara default, papan pengembangan dikonfigurasi untuk menggunakan antena utama di papan; antena bantu saat ini tidak digunakan.

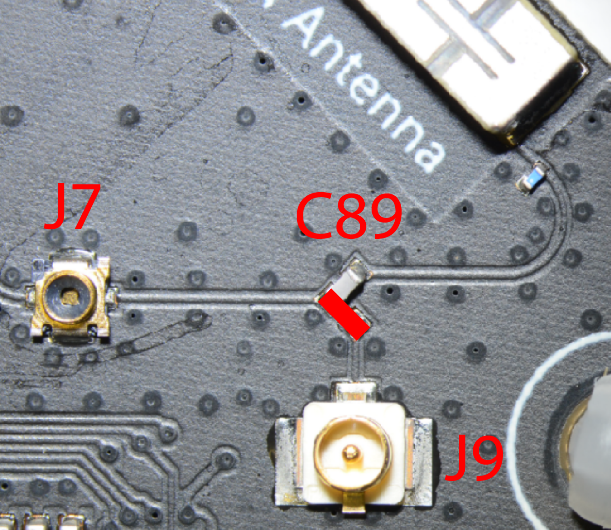

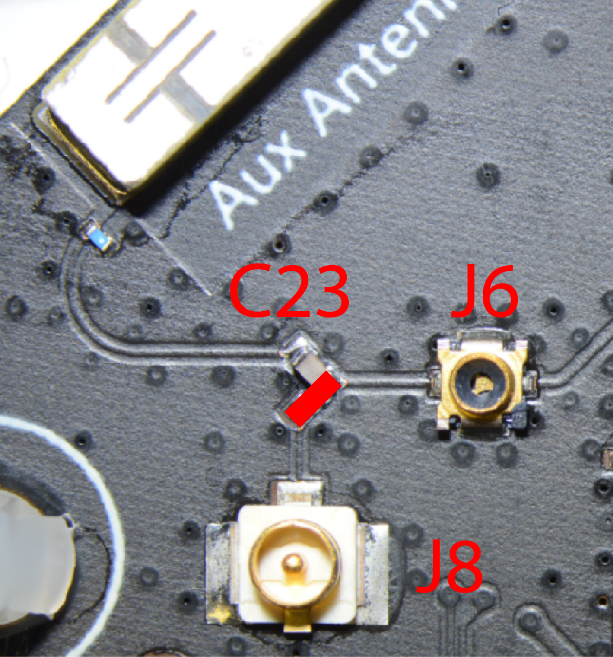

Untuk mengaktifkan dan menggunakan konektor RF, Anda harus melakukan reorientasi kapasitor C23 dan C89. Baris pertama dalam tabel berikut ini memperlihatkan konfigurasi default di mana antena chip di papan sedang digunakan, dengan posisi kapasitor terkait disorot berwarna merah. Gambar di baris kedua memperlihatkan posisi kapasitor berorientasi ulang.

Antena bantu	Antena utama
Konfigurasi default C23, antena chip on-board	Konfigurasi default C89, antena chip on-board
Konfigurasi alternatif C23 – antena eksternal tersambung ke J8	Konfigurasi alternatif C89 – antena eksternal tersambung ke J9

Catatan

Konektor J6 dan J7 digunakan untuk pengujian dan kalibrasi RF selama pembuatan dan tidak dimaksudkan untuk koneksi permanen ke peralatan uji atau antena eksternal.

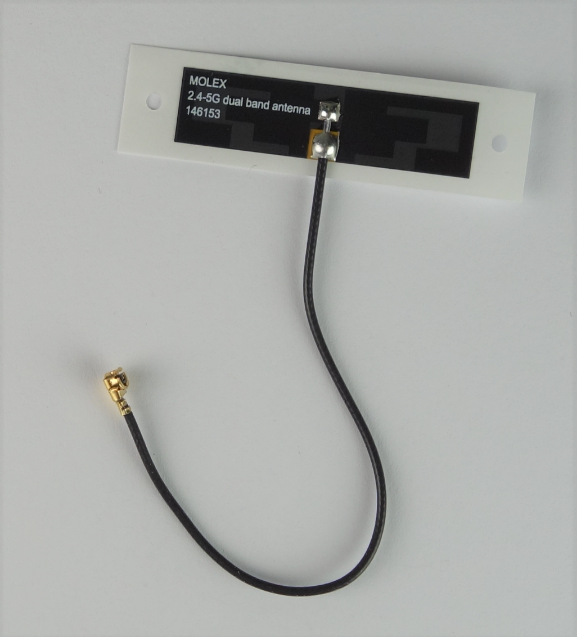

Setiap jenis antena eksternal 2,4 atau 5GHz dengan konektor U.FL atau IPX dapat digunakan dengan papan, seperti Molex 1461530100 (gambar di bawah). Ketika mencocokkan antena eksternal, Anda bertanggung jawab untuk memastikan bahwa semua persyaratan regulasi dan sertifikasi terpenuhi.

Titik uji darat

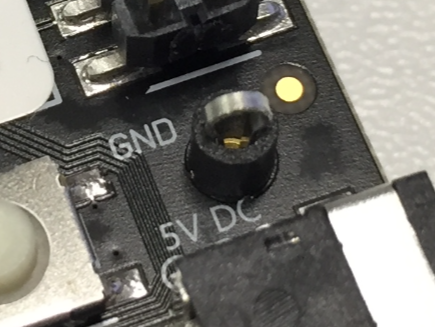

Papan pengembangan MT3620 menyediakan titik uji tanah di sisi kanan, di samping tombol B dan tepat di atas soket barel 3,5 mm, seperti yang diperlihatkan dalam gambar. Gunakan ini selama pengujian—misalnya, untuk melampirkan timah tanah dari probe osiloskop.
