Tutorial: Memantau mesin hybrid dengan VM Insights

Azure Monitor dapat mengumpulkan data langsung dari komputer hibrid Anda ke ruang kerja Analitik Log untuk analisis dan korelasi terperinci. Anda dapat mengaktifkan wawasan VM untuk mengumpulkan data dari komputer virtual (VM) non-Azure Anda. Meskipun ada berbagai opsi untuk menyebarkan Agen Azure Monitor ke server berkemampuan Arc Anda, tutorial ini menunjukkan cara melakukannya dengan menggunakan portal Microsoft Azure untuk mengaktifkan wawasan VM pada komputer yang terhubung.

Prerequisites

  • Jika Anda tidak memiliki langganan Azure, buatlah akun gratis sebelum Anda memulai.

  • Gunakan panduan memulai cepat kami untuk menyambungkan komputer hibrid ke Azure Arc. Tutorial ini mengasumsikan bahwa Anda sudah menghubungkan komputer ke Azure Arc.

  • Verifikasi bahwa mesin hibrid Anda menggunakan sistem operating yang didukung oleh Agen Azure Monitor.

  • Memiliki izin untuk membuat aturan pengumpulan data (DCR) dan mengaitkannya dengan komputer. Lihat Izin aturan pengumpulan data.

  • Konfigurasikan kelompok keamanan jaringan (NSG) atau firewall Anda untuk mengizinkan lalu lintas port TCP keluar 443 (HTTPS) ke titik akhir dari tag layanan . Tag layanan ini adalah untuk NSG Anda dan bukan untuk tag sumber daya Azure.

    Untuk persyaratan lengkap, lihat konfigurasi jaringan Azure Monitor Agent. Anda dapat menjalankan salah satu perintah berikut untuk mengonfigurasi lalu lintas untuk firewall Anda. Ganti <resource-group> dan <nsg-name> dengan nilai Anda sendiri:

    $nsg = Get-AzNetworkSecurityGroup -ResourceGroupName "<resource-group>" -Name "<nsg-name>"

# Add AzureMonitor outbound rule
$nsg | Add-AzNetworkSecurityRuleConfig `
-Name "AllowAzureMonitorOutbound" `
-Priority 150 `
-Direction Outbound `
-Access Allow `
-Protocol Tcp `
-SourceAddressPrefix * `
-SourcePortRange * `
-DestinationAddressPrefix AzureMonitor `
-DestinationPortRange 443

# Add AzureResourceManager outbound rule
$nsg | Add-AzNetworkSecurityRuleConfig `
-Name "AllowAzureResourceManagerOutbound" `
-Priority 151 `
-Direction Outbound `
-Access Allow `
-Protocol Tcp `
-SourceAddressPrefix * `
-SourcePortRange * `
-DestinationAddressPrefix AzureResourceManager `
-DestinationPortRange 443

$nsg | Set-AzNetworkSecurityGroup

Mengaktifkan wawasan VM

  1. Masuk ke portal Azure. Di bilah pencarian, cari dan pilih Azure Arc.

  2. Di bawah Infrastruktur, pilih Komputer, lalu pilih komputer tersambung yang Anda buat di artikel mulai cepat .

  3. Di menu layanan, di bawah Pemantauan, pilih Wawasan. Portal membuka halaman Monitor untuk komputer Anda. Jika pemantauan yang ditingkatkan tidak diaktifkan, beberapa bagan performa tidak menunjukkan data dan pesan muncul menawarkan untuk mengaktifkannya. Pilih Konfigurasikan untuk membuka halaman Konfigurasikan monitor .

    Cuplikan layar panel Wawasan dengan tombol Konfigurasikan.

  4. Pada halaman Konfigurasi monitor , biarkan [Pratinjau] metrik OpenTelemetry dipilih. Ruang kerja Log Analytics default dipilih secara otomatis. Jika belum ada, satu dibuat di wilayah yang sama dengan komputer anda yang tersambung. Untuk menggunakan ruang kerja yang sudah ada, pilih Sesuaikan pemantauan infrastruktur dan pilih ruang kerja.

  5. Pilih Tinjau + Aktifkan, lalu pilih Aktifkan.

    Tampilan pesan status saat konfigurasi dilakukan dan ekstensi Agen Azure Monitor diinstal pada komputer yang terhubung. Proses ini membutuhkan waktu beberapa menit.

    Ketika proses selesai, pesan menampilkan bahwa komputer di-onboarding dan bahwa Insights berhasil disebarkan.

Lihat data yang dikumpulkan

Setelah Agen Azure Monitor diinstal, dibutuhkan beberapa menit agar data yang cukup dikumpulkan untuk mengisi portal.

  1. Di menu layanan, di bawah Pemantauan, pilih Wawasan untuk kembali ke halaman Monitor .

  2. Jika Anda mengaktifkan pengalaman berbasis metrik dan berbasis log, pemilih muncul di bagian atas halaman. Pilih setiap pengalaman untuk membandingkan bagan dan wawasan yang tersedia:

    • Visualisasi berbasis metrik (Pratinjau) - Menampilkan indikator performa yang berfokus pada pemanfaatan CPU, memori, disk, dan jaringan. Juga menggabungkan kondisi dari Kesehatan Layanan dan Kesehatan Sumber Daya.

    • visualisasi berbasis Log (Klasik) - Menggunakan data performa ringkasan yang dikumpulkan di ruang kerja Log Analytics Anda. Pilih tab Performa untuk melihat penghitung untuk komputer Anda. Gulir ke bawah untuk melihat lebih banyak penghitung, atau arahkan mouse ke atas bagan dan lihat rata-rata, dan persentil sejak Agen Azure Monitor diinstal.

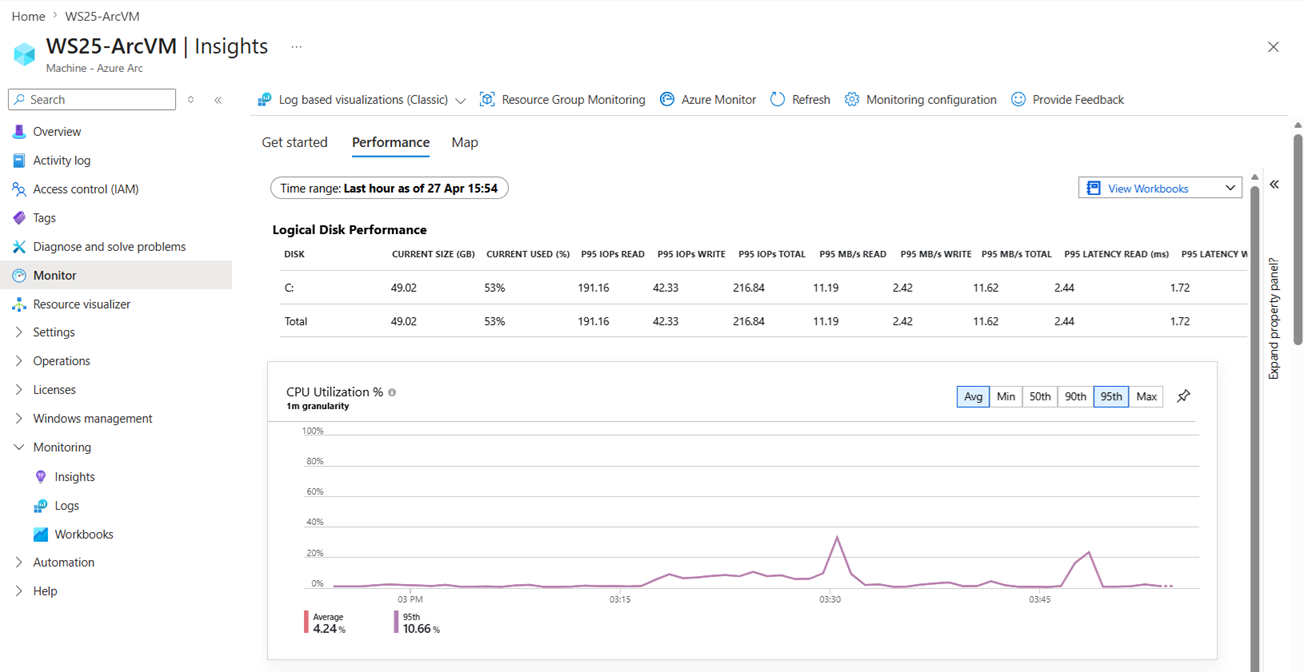

      Cuplikan layar tab Performa Wawasan dengan bagan untuk komputer yang dipilih dalam tampilan klasik berbasis log.

  3. Pilih tab Peta . Fitur peta menunjukkan proses yang berjalan pada komputer dan dependensinya. Tampilan klasik berbasis log menyertakan tab tambahan. Pilih Perluas panel properti untuk membuka panel properti.

    Note

    Meskipun tab Map terlihat di kedua pengalaman, harap merujuk ke VM Insights Map dan Dependency Agent retirement guidance untuk mempelajari selengkapnya.

  4. Untuk melihat data log, di menu layanan, di bawah Pemantauan, pilih Log. Daftar tabel yang disimpan di ruang kerja Log Analytics untuk komputer muncul. Tabel yang tersedia berbeda antara komputer Windows dan Linux. Secara bawaan, wawasan VM secara otomatis mengisi tabel Heartbeat dan InsightsMetrics.

  5. (Opsional) Jika Anda menggunakan komputer Windows dan kumpulan log peristiwa Windows yang dikonfigurasi, pilih tabel Event. Analitik Log terbuka dengan kueri sederhana untuk mengambil entri log kejadian yang dikumpulkan. Jika tabel ini tidak ada, koleksi log peristiwa tidak dikonfigurasi. Untuk menambahkannya, lihat Mengumpulkan log peristiwa Windows dengan Agen Azure Monitor.

Langkah selanjutnya

Untuk mempelajari selengkapnya tentang Azure Monitor, lihat artikel berikut ini:

Gambaran Umum Azure Monitor
