Memantau satu sistem Azure Local dengan Insight

Berlaku untuk: Penyebaran Azure Local Hyperconverged

Artikel ini menjelaskan cara menggunakan Insight untuk memantau satu sistem Azure Local. Untuk beberapa sistem Azure Local, lihat Memantau beberapa sistem Lokal Azure dengan Insight.

Insight adalah fitur Azure Monitor yang dengan cepat membuat Anda mulai memantau sistem Azure Local Anda. Anda dapat melihat metrik utama, kesehatan, dan informasi penggunaan mengenai kluster, simpul, komputer virtual, dan penyimpanan.

Luangkan beberapa saat untuk menonton panduan video tentang Insights for Azure Local:

Keuntungan

Wawasan untuk Azure Local menawarkan manfaat berikut:

  • Dikelola oleh Azure. Wawasan dikelola oleh Azure dan diakses melalui portal Azure, memastikan selalu diperbarui. Tidak perlu menyiapkan database atau perangkat lunak khusus.

  • Skalabilitas. Insight mampu memuat lebih dari 400 set informasi kluster di beberapa langganan secara bersamaan. Tidak ada batasan pada kluster, domain, atau lokasi fisik.

  • Kemampuan Penyesuaian. Pengalaman Insight dibangun di atas templat buku kerja Azure Monitor. Ini memungkinkan Anda mengubah tampilan dan kueri, mengubah atau mengatur ambang batas yang selaras dengan batas spesifik Anda, lalu menyimpan kustomisasi ini ke dalam buku kerja. Anda kemudian dapat menyematkan bagan di buku kerja ke dasbor Azure.

Prasyarat

Berikut adalah prasyarat penggunaan Insight untuk Azure Local:

  • Anda harus memiliki akses ke sistem Azure Local yang disebarkan dan didaftarkan.

  • Identitas terkelola untuk sumber daya Azure harus diaktifkan. Untuk informasi selengkapnya, lihat Mengaktifkan manajemen yang ditingkatkan.

Mengaktifkan Insight

Mengaktifkan Insight membantu Anda memantau semua sistem Lokal Azure yang saat ini terkait dengan ruang kerja Analitik Log dengan menyediakan metrik kesehatan yang berguna. Insight menginstal Agen Azure Monitor dan membantu Anda mengonfigurasi aturan pengumpulan data (DCR) untuk memantau sistem Azure Local Anda.

Untuk mengaktifkan Insight dalam skala besar, lihat Aktifkan Insight untuk Azure Local dalam skala besar menggunakan kebijakan Azure.

Ikuti langkah-langkah berikut untuk mengaktifkan Insight dari portal Azure:

  1. Di portal Azure, telusuri ke halaman sumber daya Lokal Azure Anda, lalu pilih sistem Anda. Di bawah tab Kemampuan , pilih Wawasan.

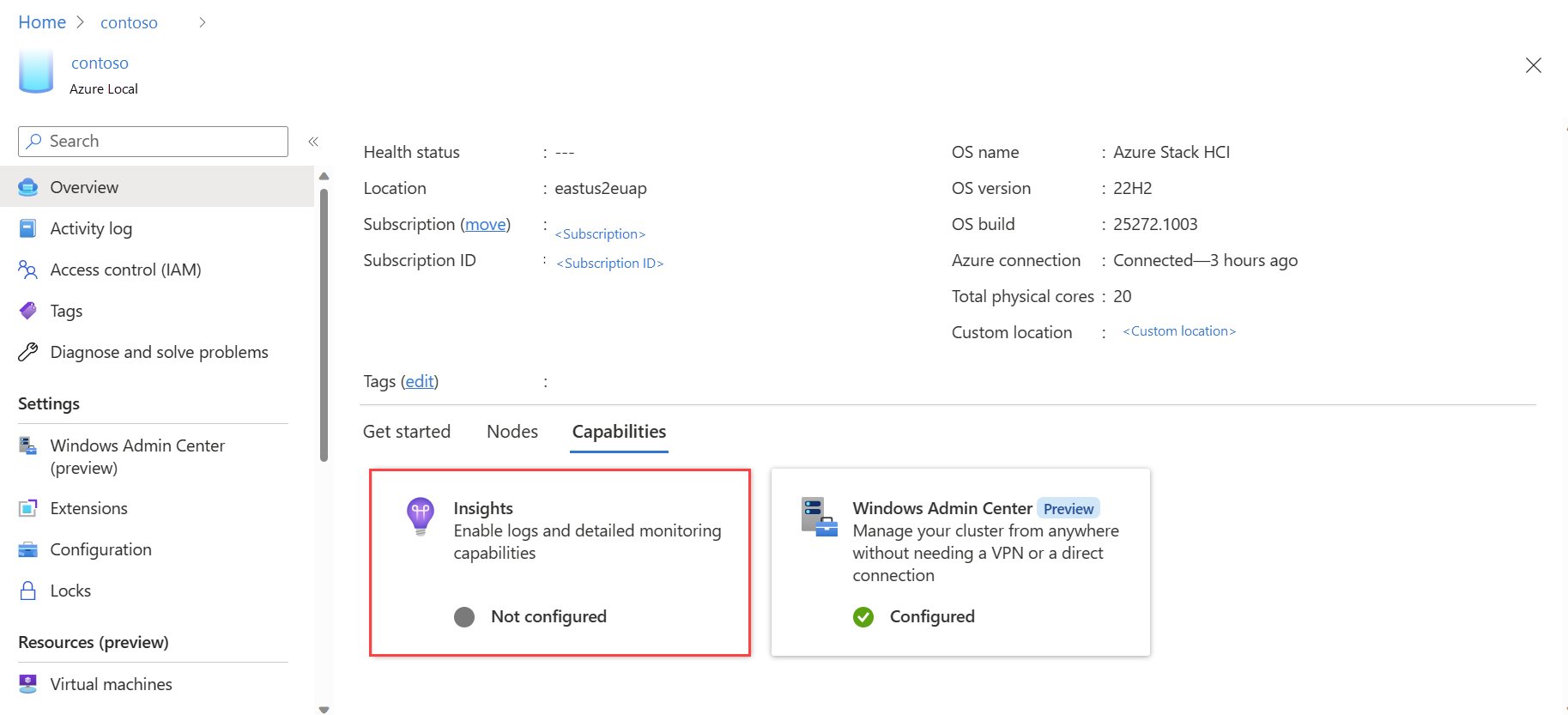

    Cuplikan layar memperlihatkan petak peta Insight.

  2. Pada halaman Wawasan , pilih Mulai.

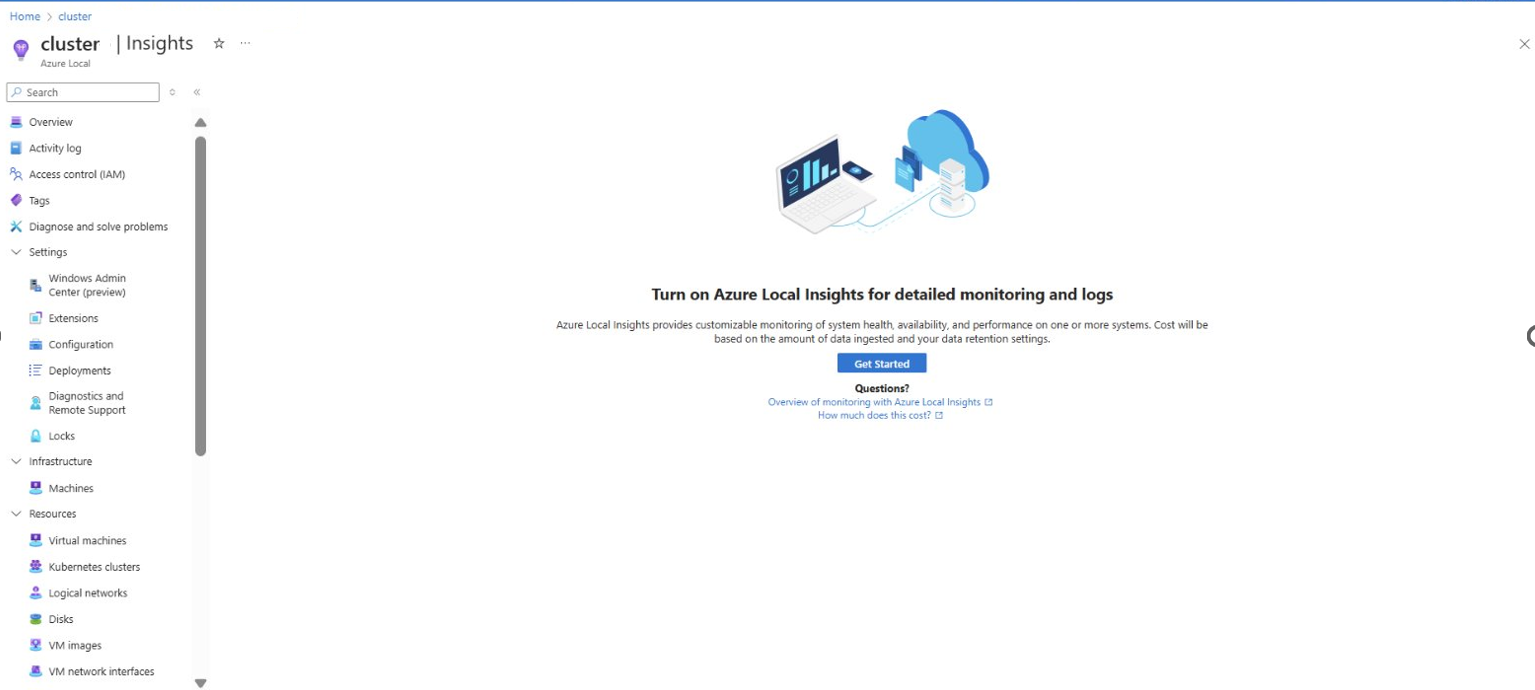

    Cuplikan layar memperlihatkan tombol Memulai.

  3. Pada halaman konfigurasi Insights, pilih DCR yang ada dari dropdown Aturan Pengumpulan Data. DCR menentukan log peristiwa dan penghitung kinerja yang perlu dikumpulkan dan menyimpannya di ruang kerja Analitik Log. Insight membuat DCR default jika belum ada. Hanya DCR yang diaktifkan untuk Insights yang disertakan.

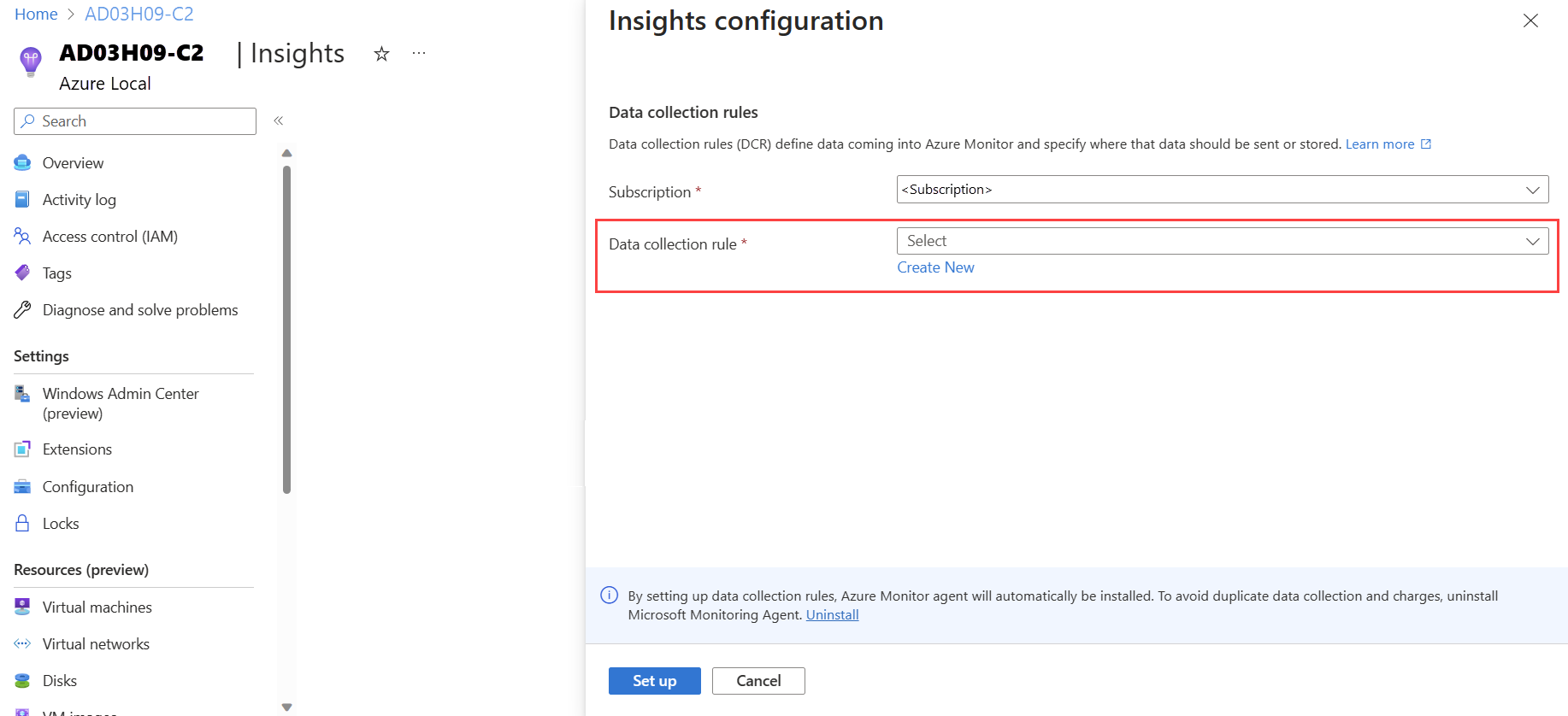

    Cuplikan layar memperlihatkan jendela konfigurasi Insight.

  4. (Opsional) Anda juga dapat membuat DCR baru dengan memilih Buat Baru di halaman konfigurasi Insight .

    Penting

    Kami sangat menyarankan agar Anda tidak membuat DCR Anda sendiri. DCR yang dibuat oleh Insights mencakup aliran data khusus yang diperlukan untuk operasinya. Anda dapat mengedit DCR ini untuk mengumpulkan lebih banyak data, seperti peristiwa Windows dan Syslog. DCR yang dibuat melalui instalasi AMA masing-masing memiliki awalan AzureStackHCI- yang terlampir pada nama DCR.

    1. Pada halaman Aturan pengumpulan data baru , tentukan langganan, nama DCR, dan nama titik akhir pengumpulan data (DCE). DCEs digunakan untuk mengakses layanan konfigurasi guna mengambil DCR yang terkait untuk Azure Monitor Agent. Untuk informasi selengkapnya tentang DCE, lihat Titik akhir pengumpulan data di Azure Monitor.

      Catatan

      Jika Anda menggunakan tautan pribadi di agen, Anda harus menambahkan DCEs. Untuk informasi selengkapnya tentang pengaturan jaringan AMA, lihat Menentukan pengaturan jaringan Agen Azure Monitor.

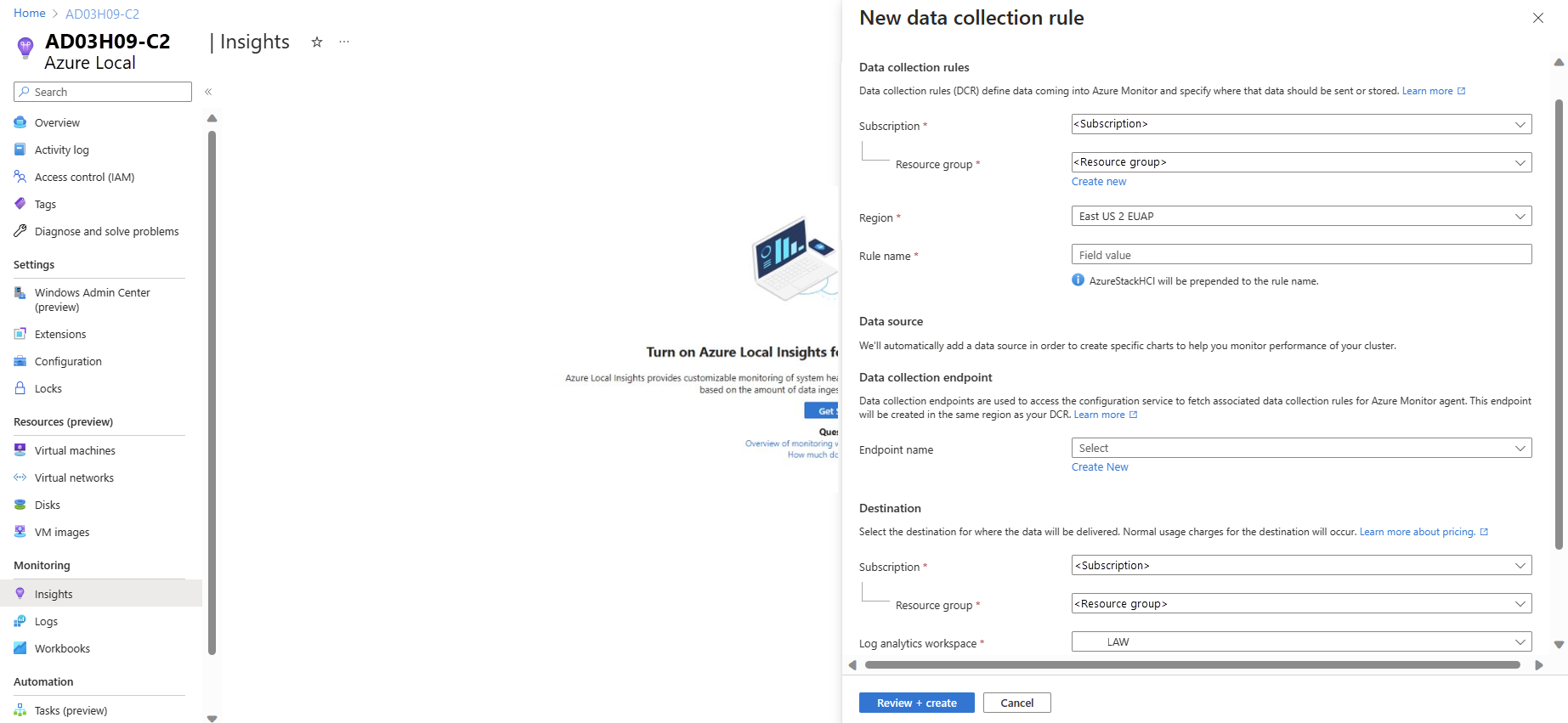

      Cuplikan layar memperlihatkan jendela aturan pengumpulan data.

    2. Pilih tombol Tinjau + buat .

      Jika DCR belum dibuat untuk kluster yang tidak dimonitor, maka DCR dibuat dengan penghitung kinerja diaktifkan dan saluran log peristiwa Windows diaktifkan.

  5. Tinjau layar akhir dengan ringkasan nama DCR, jumlah log peristiwa, penghitung kinerja, dan nama ruang kerja Analitik Log tempat data disimpan. Pilih Siapkan.

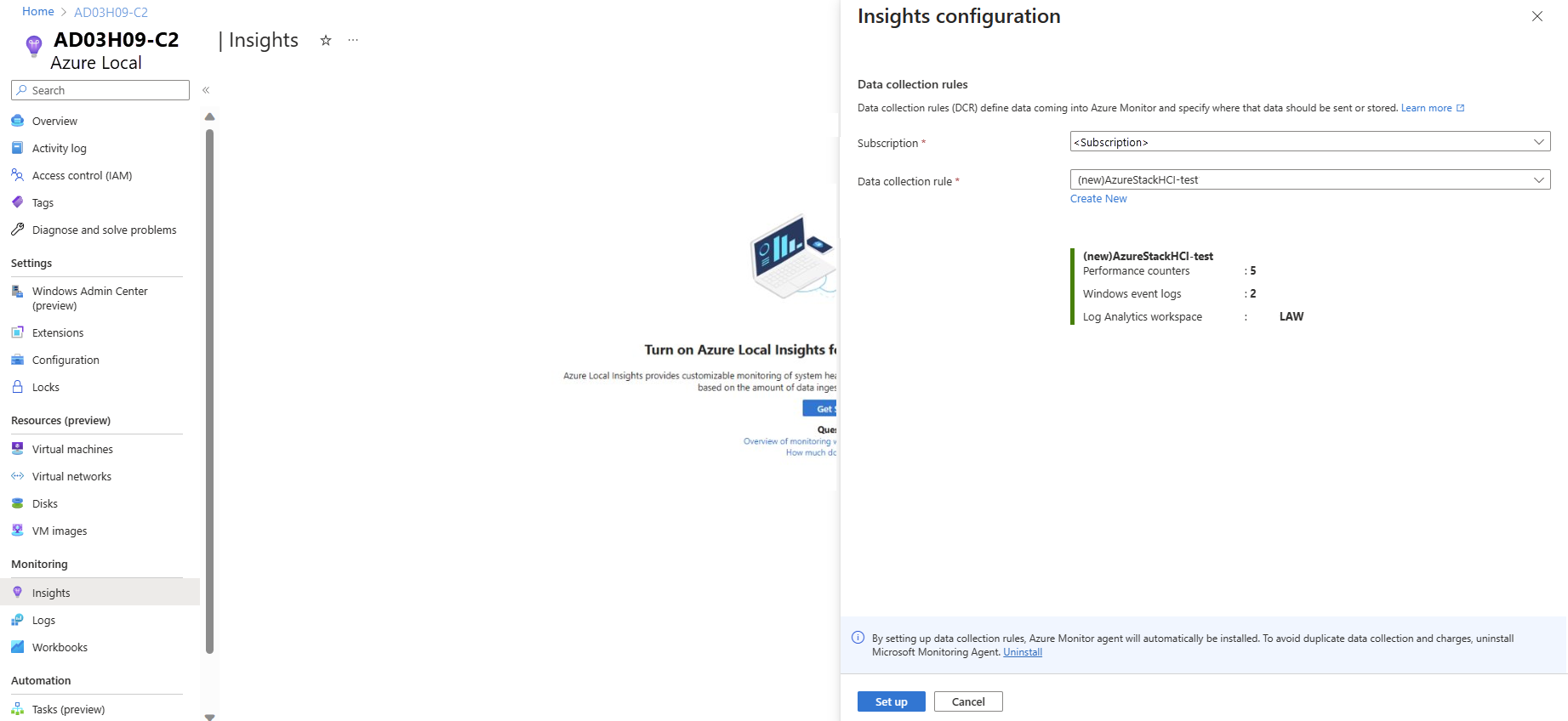

    Cuplikan layar memperlihatkan menu dropdown aturan pengumpulan data.

    Setelah memilih Siapkan, Anda dialihkan ke halaman Ekstensi , tempat Anda dapat melihat status penginstalan agen Anda. Dengan mengonfigurasi Insight, AMA secara otomatis diinstal pada semua simpul kluster.

  6. Buka halaman sumber daya Azure Local Anda, lalu pilih sistem Anda. Insight sekarang ditampilkan sebagai Dikonfigurasi di tab Kemampuan

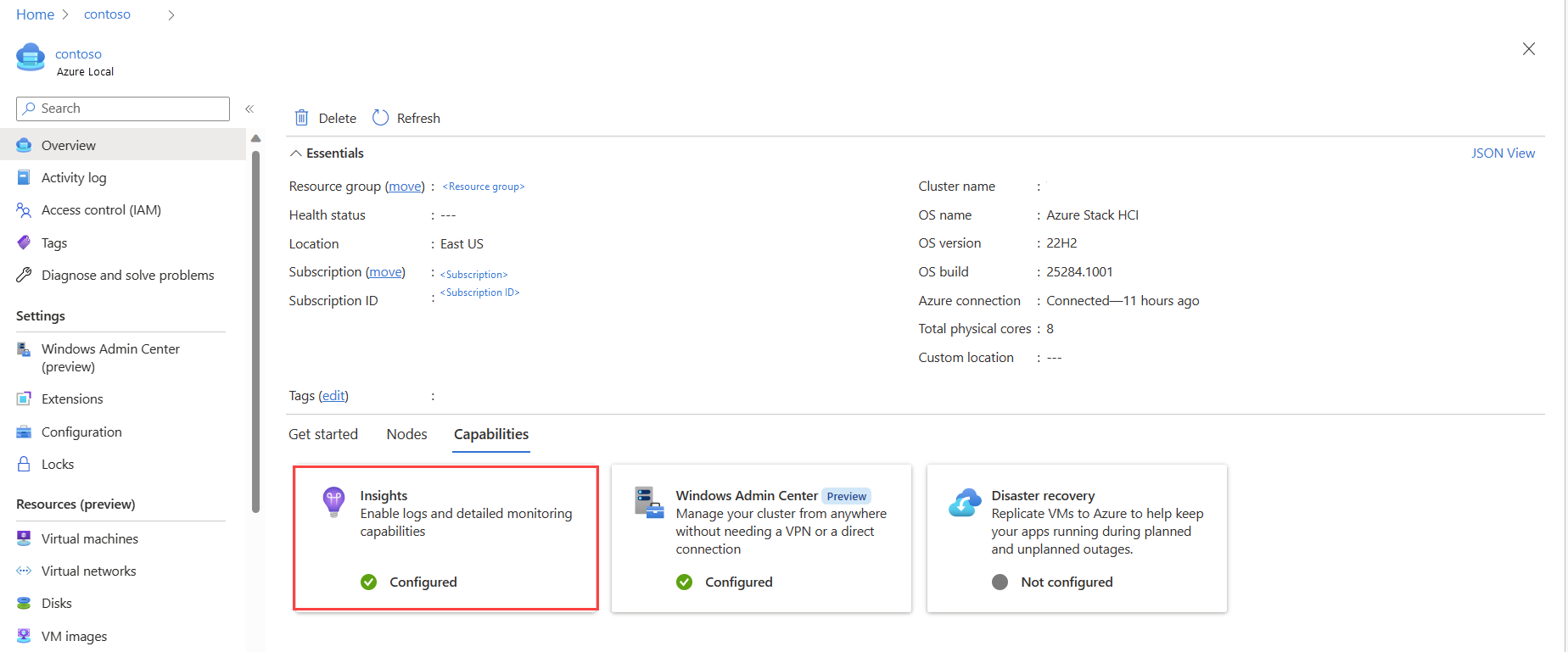

    Cuplikan layar memperlihatkan petak Insights yang telah dikonfigurasi.

Aturan pengumpulan data

Saat mengaktifkan Insight pada komputer dengan Agen Azure Monitor, Anda harus menentukan DCR yang akan digunakan. Untuk informasi selengkapnya tentang DCR, lihat Aturan pengumpulan data di Azure Monitor.

Pilihan Deskripsi
Penghitung Kinerja Menentukan data penghitung performa apa yang akan dikumpulkan dari sistem operasi. Opsi ini diperlukan untuk semua komputer. Penghitung kinerja ini digunakan untuk mengisi visualisasi dalam buku kerja Insight. Saat ini, buku kerja Insight menggunakan lima penghitung kinerja - Memory()\Available Bytes, , Network Interface()\Bytes Total/secProcessor(_Total)\% Processor Time, RDMA Activity()\RDMA Inbound Bytes/sec, danRDMA Activity()\RDMA Outbound Bytes/sec
Saluran Log Peristiwa Menentukan log peristiwa Windows mana yang akan dikumpulkan dari sistem operasi. Opsi ini diperlukan untuk semua komputer. Log peristiwa Windows digunakan untuk mengisi visualisasi dalam buku kerja Insight. Saat ini, data dikumpulkan melalui dua saluran log peristiwa Windows: - microsoft-windows-health/operational dan microsoft-windows-sddc-management/operational
Ruang kerja Analitik Log Ruang kerja untuk menyimpan data. Hanya ruang kerja dengan Insight yang tercantum.

Saluran Kejadian

Saluran Microsoft-windows-sddc-management/operational dan Microsoft-windows-health/operational acara Windows ditambahkan ke dalam ruang kerja Analitik Log Anda di bawah log acara Windows.

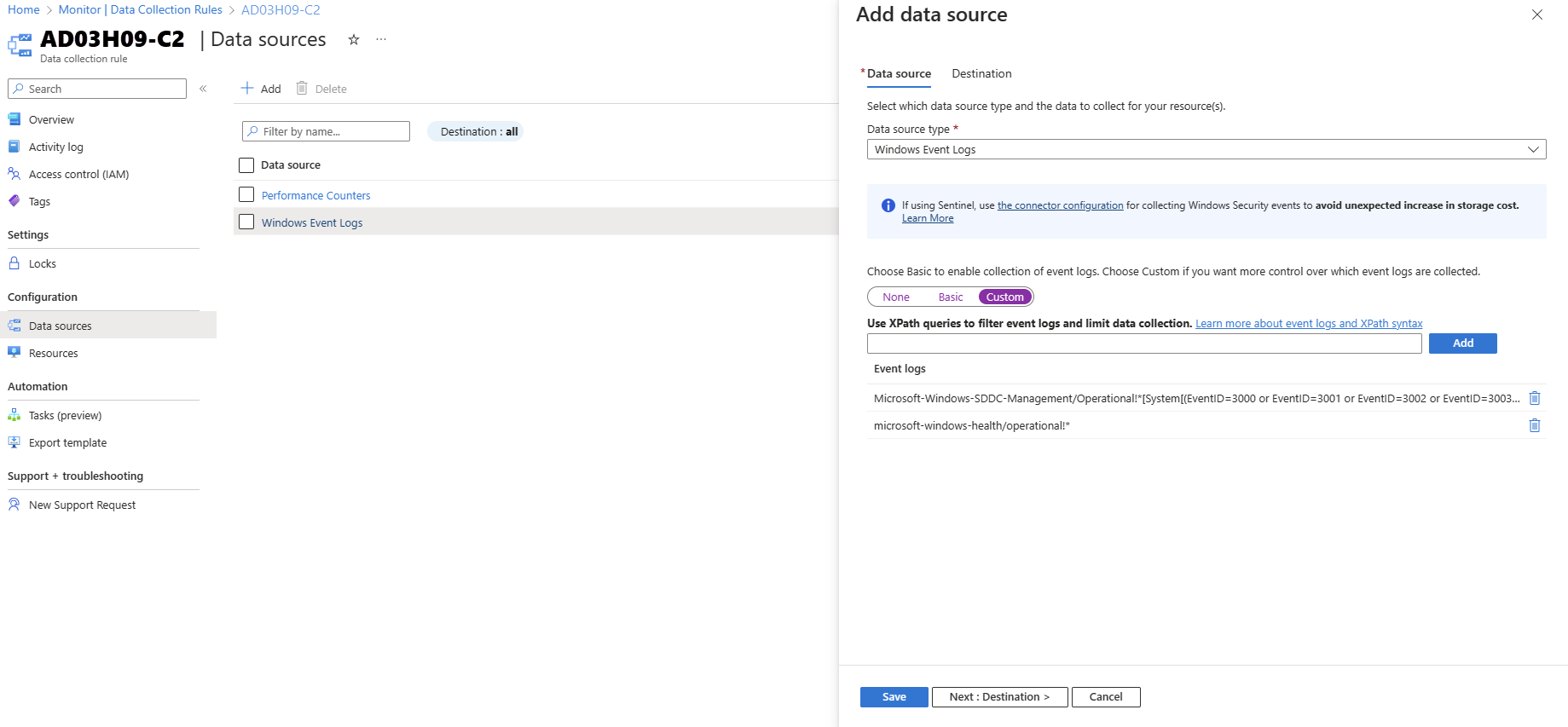

Cuplikan layar memperlihatkan jendela Tambahkan sumber data.

Insights mengumpulkan log ini dan menunjukkan status kesehatan masing-masing simpul, drive, volume, dan komputer virtual (VM). Secara default, lima penghitung kinerja ditambahkan.

Penghitung kinerja

Secara default, lima penghitung kinerja ditambahkan:

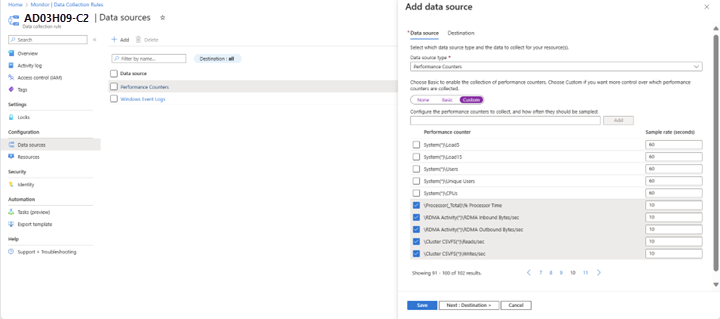

Cuplikan layar memperlihatkan penghitung kinerja ditambahkan.

Tabel berikut menjelaskan penghitung kinerja yang dipantau:

Penghitung kinerja Deskripsi
Memori(*)\Byte yang Tersedia Jumlah memori fisik, dalam byte, yang langsung tersedia untuk dialokasikan ke proses atau untuk penggunaan sistem.
Antarmuka Jaringan(*)\Byte Total per detik Tingkat di mana byte dikirim dan diterima melalui setiap adaptor jaringan, termasuk karakter pembingkaian. Total Byte/detik adalah jumlah dari Byte Diterima/detik dan Byte Terkirim/detik.
Processor(_Total)% Waktu Pemrosesan Prosesor Persentase waktu yang telah berlalu di mana semua utas proses menggunakan prosesor untuk menjalankan instruksi.
Aktivitas RDMA(*)\Byte yang Masuk RDMA/detik Laju data yang diterima melalui Akses Memori Langsung Jarak Jauh (RDMA) oleh adaptor jaringan per detik.
Aktivitas RDMA(*)\RDMA Bita Keluar/detik Kecepatan data yang dikirim oleh adaptor jaringan melalui RDMA per detik.

Setelah Anda mengaktifkan Insights, dibutuhkan waktu hingga 15 menit untuk mengumpulkan data. Setelah proses selesai, Anda dapat melihat visualisasi yang kaya tentang kesehatan kluster Anda dari menu Insights di panel kiri:

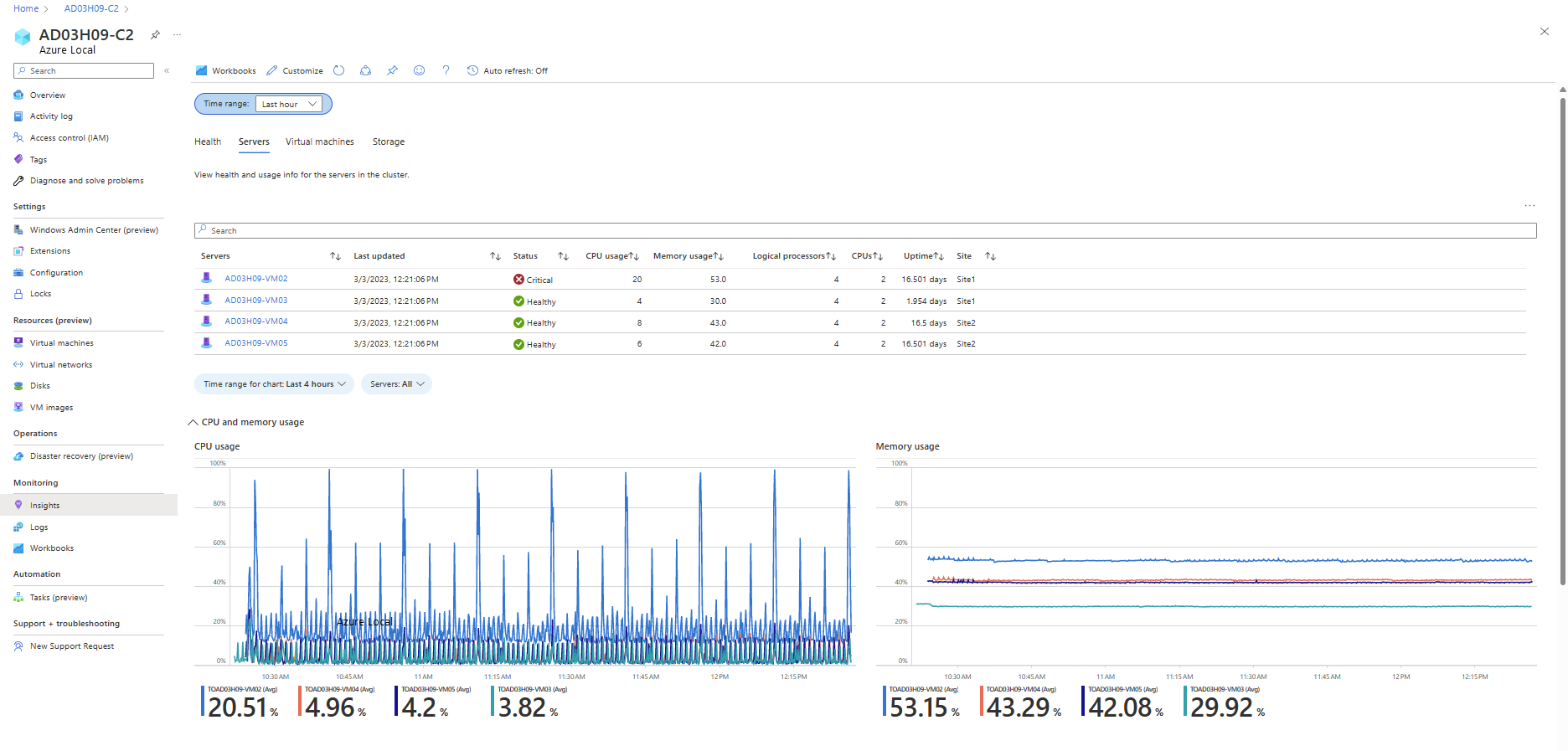

Cuplikan layar memperlihatkan visualisasi Insight.

Nonaktifkan Insight

Untuk menonaktifkan Insight, ikuti langkah-langkah berikut:

  1. Pilih Wawasan di bawah tab Kemampuan .

  2. Pilih Nonaktifkan Wawasan.

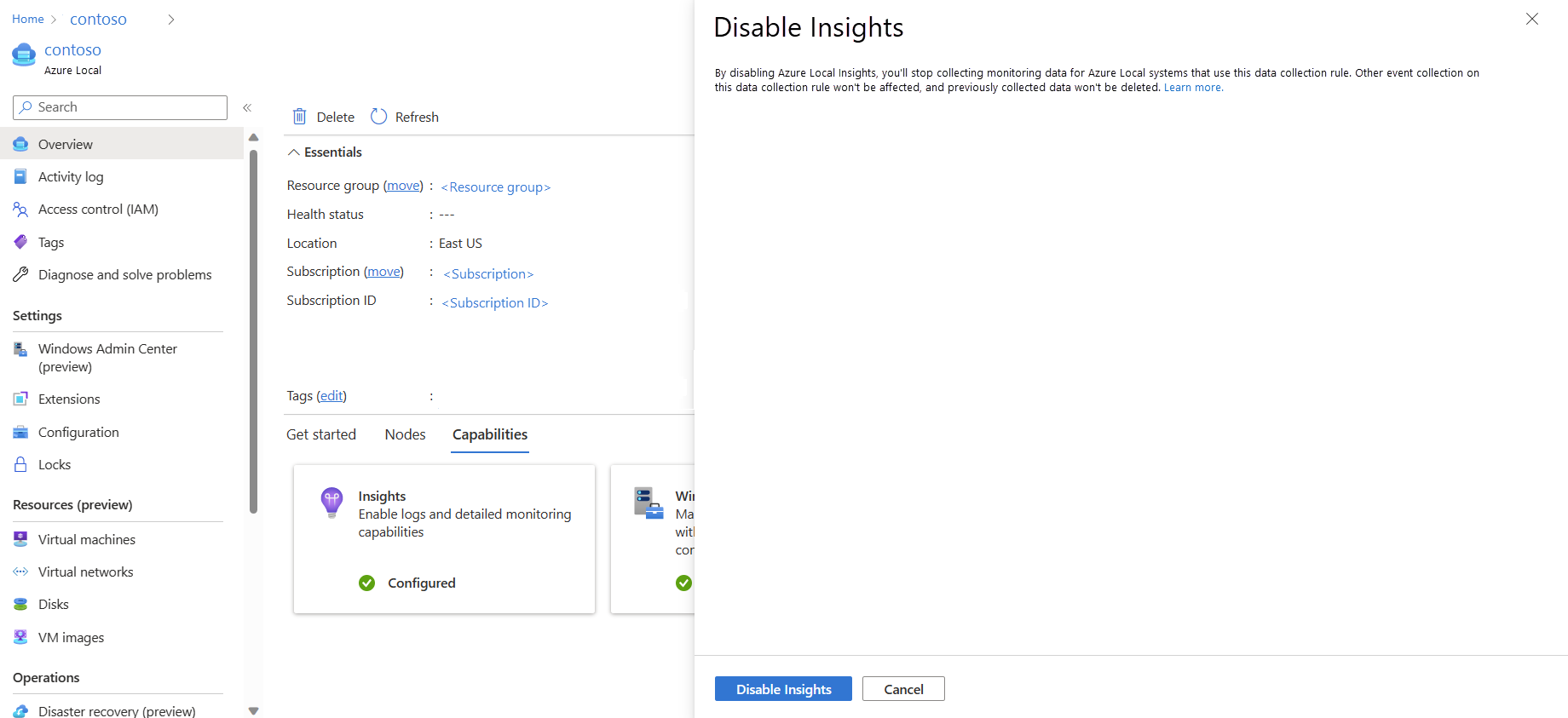

    Cuplikan layar memperlihatkan jendela Nonaktifkan Wawasan.

Saat Anda menonaktifkan fitur Insight, hubungan antara aturan pengumpulan data dan kluster dihapus dan log Layanan Kesehatan dan Manajemen SDDC tidak lagi dikumpulkan; namun, data yang ada tidak dihapus. Jika Anda ingin menghapus data tersebut, buka ruang kerja DCR dan Analitik Log Anda, lalu hapus data secara manual.

Memperbarui Wawasan

Ubin Insight menunjukkan pesan Perlu pembaruan dalam kasus berikut:

  • Aturan pengumpulan data diubah.
  • Peristiwa kesehatan yang ada di log peristiwa Windows dihapus.
  • Salah satu dari lima penghitung kinerja dari ruang kerja Analitik Log dihapus.

Untuk mengaktifkan Wawasan lagi, ikuti langkah-langkah berikut:

  1. Pilih ubin Insights di bawah Kemampuan.

  2. Pilih Perbarui untuk melihat visualisasi lagi.

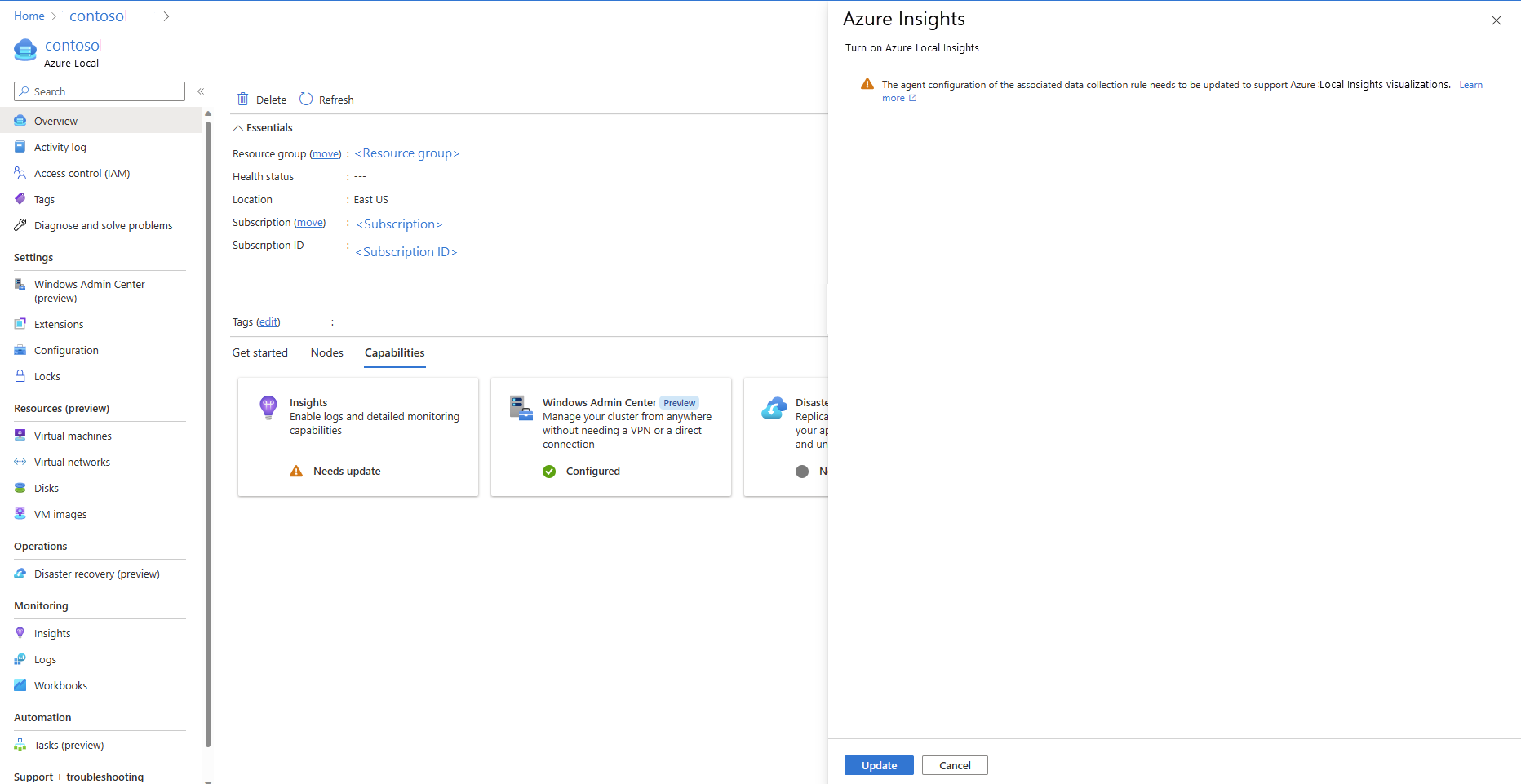

    Cuplikan layar memperlihatkan jendela Update Insights.

Pecahkan masalah

Bagian ini memberikan panduan untuk menyelesaikan masalah dengan menggunakan Insights for Azure Local.

Memecahkan masalah halaman Buku Kerja kosong tanpa data yang diisi

Masalah. Anda melihat halaman Buku Kerja kosong tanpa data yang diisi, seperti yang diperlihatkan dalam cuplikan layar berikut:

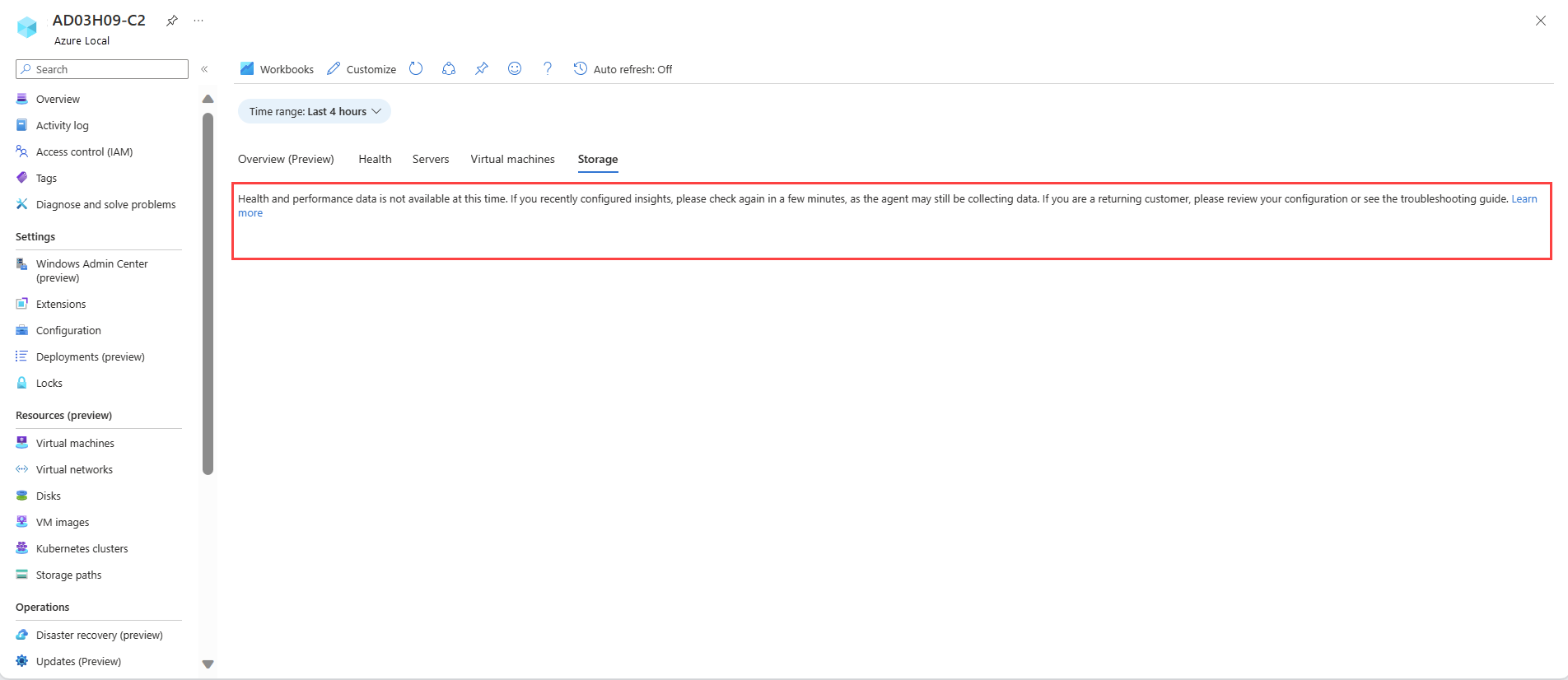

Cuplikan layar halaman Buku Kerja kosong.

Kemungkinan penyebabnya. Mungkin ada beberapa penyebab untuk masalah ini, seperti konfigurasi Insight terbaru atau konfigurasi DCR terkait yang tidak tepat.

Solusi. Untuk memecahkan masalah, lakukan langkah-langkah berikut secara berurutan:

  1. Jika Anda baru saja mengonfigurasi Insight, tunggu hingga satu jam agar AMA mengumpulkan data.
  2. Verifikasi konfigurasi DCR terkait. Pastikan bahwa saluran peristiwa dan penghitung kinerja ditambahkan sebagai sumber data ke DCR terkait, seperti yang dijelaskan di bagian Aturan Pengumpulan Data .
  3. Jika masalah berlanjut setelah melakukan langkah-langkah di atas, dan Anda masih tidak melihat data apa pun, hubungi dukungan pelanggan untuk bantuan.

Untuk panduan pemecahan masalah yang lebih rinci, lihat Panduan pemecahan masalah untuk Agen Azure Monitor.

Visualisasi wawasan

Setelah Insight diaktifkan, tabel berikut memberikan detail tentang semua sumber daya.

Kesehatan

Memberikan informasi tentang kerusakan kesehatan pada kluster.

Anda dapat melihat masalah kesehatan seperti perangkat keras yang tidak didukung, disk yang tidak responsif, penulisan blok buruk, drive yang terputus, kebutuhan perbaikan, penggunaan CPU terlampaui, penggunaan memori dan penyimpanan, dan latensi tinggi. Untuk daftar lengkap kesalahan kesehatan yang didukung, lihat Melihat kesalahan Layanan Kesehatan.

Ukuran Deskripsi Satuan Contoh
Kesalahan Deskripsi singkat tentang kesalahan kesehatan. Saat mengklik link, panel samping terbuka dengan informasi lebih lanjut. Tidak ada unit PoolCapacityThresholdExceeded
Jenis sumber daya yang gagal Jenis sumber daya yang mengalami kesalahan. Tidak ada unit StoragePool
ID sumber daya yang bermasalah ID unik untuk sumber daya yang mengalami gangguan kesehatan. ID unik {a0a0a0a0-bbbb-cccc-dddd-e1e1e1e1e1e1}: SP:{b1b1b1b1-cccc-dddd-eeee-f2f2f2f2f2f2}
Tingkat keparahan Tingkat keparahan kesalahan bisa menjadi peringatan atau kritis. Tidak ada unit Warning
Waktu kesalahan awal Tanda waktu kapan simpul terakhir diperbarui. Tanggalwaktu 4/9/2022, 12:15:42 PM

Node

Menyediakan informasi kesehatan dan performa untuk server.

Ukuran Deskripsi Satuan Contoh
Node Nama simpul dalam kluster. Tidak ada unit VM-1
Terakhir diperbarui Tanggal dan waktu saat simpul terakhir diperbarui. Tanggalwaktu 4/9/2022, 12:15:42 PM
Kedudukan Status kesehatan simpul dalam kluster. Hal ini bisa berupa kesehatan, peringatan, kritis, dan lainnya Healthy
Penggunaan CPU % dari waktu proses telah menggunakan CPU. Prosentase 56%
Penggunaan memori Penggunaan memori dari proses node sama dengan penghitung Proses\Byte Privat ditambah ukuran data yang dipetakan ke memori. Prosentase 16%
Prosesor logis Jumlah unit pemrosesan logis. Jumlah 2
Prosesor Jumlah CPU. Jumlah 2
Waktu operasi Waktu dimana mesin, terutama komputer, sedang beroperasi. Rentang waktu 2.609 hr.
Situs Nama situs tempat simpul berada. Nama situs SiteA
Nama domain Domain lokal tempat simpul berada. Tidak ada unit Contoso.local

Mesin virtual

Menyediakan status komputer virtual pada setiap simpul dalam kluster. Mesin virtual dapat berada dalam salah satu status berikut: Berjalan, Dihentikan, Gagal, atau Lainnya (Tidak Diketahui, Memulai, Mengambil Snapshot, Menyimpan, Menghentikan, Menjeda, Melanjutkan, Dijeda, Ditangguhkan).

Ukuran Deskripsi Satuan Contoh
Node Nama dari node. Tidak ada unit Sample-VM-1
Terakhir Diperbarui Ini memberikan tanggal dan waktu kapan simpul terakhir diperbarui Tanggalwaktu 4/9/2022, 12:24:02 PM
Total Mesin Virtual Jumlah VM dalam simpul. Jumlah 0 of 0 running
Berlari Jumlah VM yang berjalan dalam simpul. Jumlah 2
Dihentikan Jumlah VM yang dihentikan di dalam sebuah simpul. Jumlah 3
Kegagalan Jumlah mesin virtual yang gagal dalam satu simpul. Jumlah 2
Lainnya Jika VM berada di salah satu status berikut (Tidak Diketahui, Dimulai, Rekam Jepret, Menyimpan, Menghentikan, Menjeda, Melanjutkan, Dijeda, Ditangguhkan), VM dianggap sebagai "Lainnya." Jumlah 2

Storage

Tabel berikut ini menampilkan kondisi kesehatan volume dan drive dalam kluster.

Ukuran Deskripsi Satuan Contoh
Volume Nama volume Tidak ada unit ClusterPerformanceHistory
Terakhir diperbarui Tanggal dan waktu saat penyimpanan terakhir diperbarui. Tanggalwaktu 4/14/2022, 2:58:55 PM
Kedudukan Status dari volume. Sehat, peringatan, kritis, dan lain-lain. Healthy
Kapasitas Total Kapasitas total perangkat dalam byte selama periode pelaporan. Bita 2.5 GB
Kapasitas yang tersedia Kapasitas yang tersedia dalam byte selama periode pelaporan. Bita 20B
Iops Operasi masukan/keluaran per detik. Per detik 45/s
Daya Tampung Jumlah byte per detik yang telah dilayani oleh Application Gateway. Byte per detik 5B/s
Keterlambatan Waktu yang diperlukan untuk menyelesaikan permintaan I/O. Kedua 0.0016 s
Ketahanan Kapasitas untuk pulih dari kegagalan. Memaksimalkan ketersediaan data. Tidak ada unit Three Way Mirror
Deduplikasi Proses pengurangan jumlah fisik byte data yang perlu disimpan pada disk. Tersedia atau tidak Yes/No
Sistem file Jenis sistem file. Tidak ada unit ReFS

Harga Azure Monitor

Saat Anda mengaktifkan visualisasi pemantauan, log dikumpulkan dari:

  • Manajemen Kesehatan (Microsoft-windows-health/operational).
  • Manajemen SDDC (Microsoft-Windows-SDDC-Manajemen/Operasional; ID Peristiwa: 3000, 3001, 3002, 3003, 3004).

Anda ditagih berdasarkan jumlah data yang diambil dan pengaturan retensi data ruang kerja Log Analytics Anda.

Azure Monitor memiliki harga bayar sesuai pemakaian, dan 5 GB pertama per akun penagihan per bulan gratis. Karena harga dapat bervariasi karena beberapa faktor, seperti wilayah Azure yang Anda gunakan, kunjungi kalkulator harga Azure Monitor untuk perhitungan harga terbaru.
