Membuat citra Azure Local VM menggunakan citra di berkas berbagi lokal

Berlaku untuk: Penyebaran Azure Local Hyperconverged

Artikel ini menjelaskan cara membuat gambar komputer virtual (VM) untuk Azure Local menggunakan gambar sumber dari berbagi lokal. Anda dapat membuat gambar VM dengan menggunakan portal Microsoft Azure atau Azure CLI. Kemudian, gunakan gambar VM ini untuk membuat VM Lokal Azure.

Prasyarat

Sebelum memulai, pastikan Anda menyelesaikan prasyarat berikut.

Azure CLI

• Pastikan untuk meninjau dan menyelesaikan prasyarat.

• Untuk gambar kustom dalam berbagi lokal di Azure Local, Anda memiliki prasyarat tambahan berikut:

  • Gambar Anda menggunakan sistem operasi yang mendukung agen mesin terhubung Azure Arc.

    Nota

    Tidak semua sistem operasi yang terdaftar di halaman sistem operasi yang didukung oleh server Azure Arc dapat diaktifkan untuk fitur Arc (manajemen tamu) di platform Azure Local. Manajemen tamu memerlukan dukungan soket Hyper-V (soket HV), yang membatasi set OS yang didukung lebih lanjut.

  • Anda harus memiliki VHD/VHDX yang diunggah pada folder bersama lokal di sistem Anda.
  • Gambar VHDX harus tipe Gen 2 dan Secure Boot diaktifkan.
  • OS gambar VHDX harus diaktifkan, termasuk tetapi tidak terbatas pada KMS atau AVMA.
  • Gambar VHDX harus disiapkan menggunakan sysprep /generalize /shutdown /oobe. Untuk informasi selengkapnya, lihat Opsi baris perintah Sysprep.
  • Gambar seharusnya ada di volume klaster bersama yang tersedia untuk semua mesin pada instans. Sistem operasi Windows dan Linux didukung.

• Jika menggunakan klien untuk menyambungkan ke instans Azure Local Anda, lihat Menyambungkan ke Azure Local melalui klien Azure CLI.

Portal Microsoft Azure

• Pastikan untuk meninjau dan menyelesaikan prasyarat.

• Untuk gambar kustom dalam berbagi lokal di Azure Local, Anda memiliki prasyarat tambahan berikut:

  • Gambar Anda menggunakan sistem operasi yang didukung oleh agen mesin yang terhubung Azure Arc.

    Nota

    Tidak semua sistem operasi yang terdaftar di halaman sistem operasi yang didukung oleh server Azure Arc dapat diaktifkan untuk fitur Arc (manajemen tamu) di platform Azure Local. Manajemen tamu memerlukan dukungan soket Hyper-V (soket HV), yang membatasi set OS yang didukung lebih lanjut.

  • Anda harus memiliki VHD/VHDX yang diunggah pada folder bersama lokal di sistem Anda.
  • Gambar VHDX harus tipe Gen 2 dan Secure Boot diaktifkan.
  • OS gambar VHDX harus diaktifkan, termasuk tetapi tidak terbatas pada KMS atau AVMA.
  • Gambar VHDX harus disiapkan menggunakan sysprep /generalize /shutdown /oobe. Untuk informasi selengkapnya, lihat Opsi baris perintah Sysprep.
  • Gambar seharusnya ada di volume klaster bersama yang tersedia untuk semua mesin pada instans. Sistem operasi Windows dan Linux didukung.

Menambahkan citra VM dari citra di penyimpanan lokal

Anda membuat citra VM mulai dari citra di penyimpanan lokal sistem Anda. Kemudian, gunakan gambar ini untuk menyebarkan VM di Azure Local Anda.

Azure CLI

Ikuti langkah-langkah ini untuk membuat gambar VM menggunakan Azure CLI.

Masuk dan atur langganan

1. Sambungkan ke komputer di instans Azure Local Anda.

2. Masuk dan masukkan perintah berikut:

   az login --use-device-code


3. Atur langganan Anda.

   az account set --subscription <Subscription ID>


Atur beberapa parameter

1. Atur langganan, grup sumber daya, lokasi, jenis OS Anda untuk gambar. Ganti parameter dalam < > dengan nilai yang tepat.

   $subscription = "<Subscription ID>"
   $resourceGroup = "<Resource group>"
   $customLocationID = "<Custom or extended location of your Azure Local instance>"
   $location = "<Location for your Azure Local>"
   $imageSourcePath = '"<Path to the source image in local share>"'
   $imageName = "<VM image name>"
   $osType = "<OS of source image>"
   $storagePathID = "/subscriptions/<Subscription ID>/resourceGroups/local-rg/providers/Microsoft.AzureStackHCI/storagecontainers/local-sp"


   Parameternya dijelaskan dalam tabel berikut:

   Parameter (bendera CLI)	Nama variabel	Deskripsi
   subscription	$subscription	Grup langganan untuk Azure Local yang Anda kaitkan dengan gambar ini.
   resource-group	$resourceGroup	Grup sumber daya untuk Azure Local yang Anda kaitkan dengan gambar ini.
   custom-location	$customLocationID	ID ARM dari lokasi kustom atau lokasi diperluas instans Azure Lokal Anda.
   location	$location	Lokasi untuk instans Azure Local Anda. Contohnya, eastus.
   image-path	$imageSourcePath	Jalur ke gambar galeri sumber (hanya VHDX) di folder berbagi lokal. Contohnya, C:\OSImages\winos.vhdx. Lihat prasyarat gambar sumber.
   name	$imageName	Nama citra VM yang dibuat dimulai dengan citra di share lokal Anda. Nota: Azure menolak semua nama yang berisi kata kunci Windows.
   os-type	$osType	Sistem operasi yang terkait dengan gambar sumber. Misalnya, Windows atau Linux.
   storage-path-id	$storagePathID	Jalur penyimpanan terkait tempat konfigurasi VM dan data disimpan.

   Berikut adalah sampel output:

   PS C:\Users\azcli> $subscription = "<Subscription ID>"
   PS C:\Users\azcli> $resourceGroup = "mylocalrg"
   PS C:\Users\azcli> $location = "eastus"
   PS C:\Users\azcli> $osType = "Windows"
   PS C:\ClusterStorage\Volume1> $imageName = "mylocal-localimage"
   PS C:\ClusterStorage\Volume1> $imageSourcePath = "C:\ClusterStorage\Volume1\Windows_K8s_17763.2928.220505-1621_202205101158.vhdx"


Menambahkan citra VM dari citra di penyimpanan lokal

1. Pilih lokasi kustom untuk menyebarkan gambar VM Anda. Lokasi kustom harus sesuai dengan lokasi kustom untuk Azure Local Anda. Dapatkan ID lokasi kustom untuk Azure Local Anda. Jalankan perintah berikut:

   $customLocationID=(az customlocation show --resource-group $resourceGroup --name "<custom location name for system>" --query id -o tsv)


2. Buat citra VM dimulai dengan citra tertentu di folder lokal pada Azure Local Anda.

   az stack-hci-vm image create --subscription $subscription --resource-group $resourceGroup --custom-location $customLocationID --location $location --image-path $imageSourcePath --name $imageName --os-type $osType --storage-path-id $storagePathID


   Pekerjaan penyebaran untuk gambar VM dimulai.

Dalam contoh ini, jalur penyimpanan ditentukan menggunakan flag --storage-path-id. Bendera ini memastikan bahwa data beban kerja (termasuk VM, gambar VM, dan disk data non-OS) ditempatkan di jalur penyimpanan yang ditentukan.

Jika bendera tidak ditentukan, data beban kerja secara otomatis ditempatkan di jalur penyimpanan ketersediaan tinggi.

Penyebaran gambar membutuhkan waktu beberapa menit untuk diselesaikan. Waktu yang diperlukan untuk mengunduh gambar tergantung pada ukuran gambar di berbagi lokal dan bandwidth jaringan yang tersedia untuk diunduh.

Berikut adalah sampel output:

PS C:\Users\azcli> $customLocationID=(az customlocation show --resource-group $resourceGroup --name "myhci-cl" --query id -o tsv)
PS C:\Users\azcli> az stack-hci-vm image create --subscription $subscription --resource-group $resourceGroup --custom-location $customLocationID --location $location --image-path $imageSourcePath --name $imageName --os-type $osType --storage-path-id $storagePathID
type="CustomLocation" --location $Location --name $mktplaceImage --os-type $osType --image-path $mktImageSourcePath
Command group 'azurestackhci' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
{
  "extendedLocation": {
    "name": "/subscriptions/<Subscription ID>/resourceGroups/mylocal-rg/providers/Microsoft.ExtendedLocation/customLocations/mylocal-cl",
    "type": "CustomLocation"
  },
  "id": "/subscriptions/<Subscription ID>/resourceGroups/mylocal-rg/providers/Microsoft.AzureStackHCI/galleryimages/mylocal-localimage",
  "location": "eastus",
  "name": "mylocal-localimage",
  "properties": {
    "identifier": null,
    "imagePath": null,
    "osType": "Windows",
    "provisioningState": "Succeeded",
    "status": {
      "downloadStatus": {},
      "progressPercentage": 100,
      "provisioningStatus": {
        "operationId": "82f58893-b252-43db-97a9-258f6f7831d9*43114797B86E6D2B28C4B52B02302C81C889DABDD9D890F993665E223A5947C3",
        "status": "Succeeded"
      }
    },
    "storagepathId": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/storagecontainers/myhci-storagepath",
    "version": {
      "name": null,
      "properties": {
        "storageProfile": {
          "osDiskImage": {}
        }
      }
    }
  },
  "resourceGroup": "myhci-rg",
  "systemData": {
    "createdAt": "2023-11-02T06:15:10.450908+00:00",
    "createdBy": "guspinto@contoso.com",
    "createdByType": "User",
    "lastModifiedAt": "2023-11-02T06:15:56.689323+00:00",
    "lastModifiedBy": "319f651f-7ddb-4fc6-9857-7aef9250bd05",
    "lastModifiedByType": "Application"
  },
  "tags": null,
  "type": "microsoft.azurestackhci/galleryimages"
}

Portal Microsoft Azure

Anda dapat membuat gambar VM dengan mengunduh gambar yang berada di berbagi lokal di Azure Local Anda lalu menggunakan gambar VM tersebut untuk menyebarkan komputer virtual.

Di portal Azure untuk sumber daya Azure Local Anda, lakukan langkah-langkah berikut:

1. Pergi ke Sumber Daya>Gambar VM.

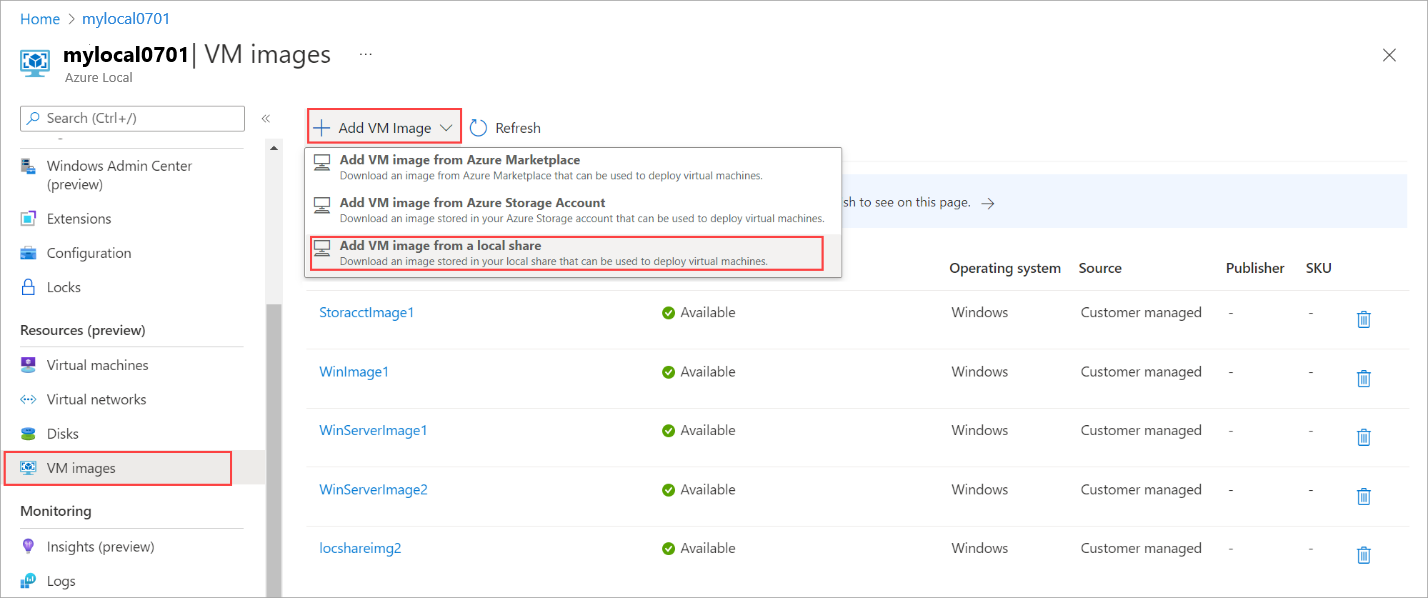

2. Pilih + Tambahkan Gambar VM dan dari daftar dropdown, pilih Tambahkan gambar VM dari berbagi lokal.

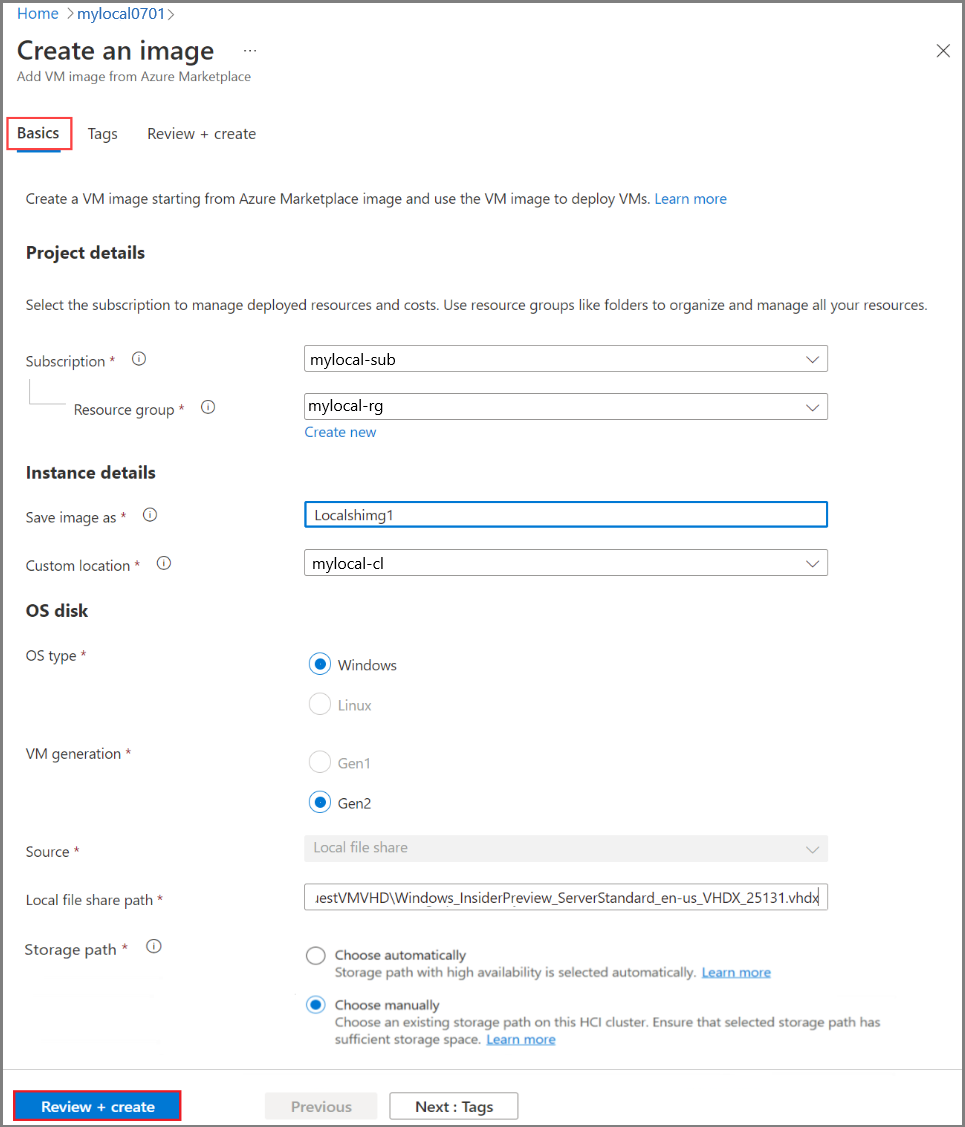

3. Di halaman Buat gambar , pada tab Dasar , masukkan informasi berikut ini:

   1. Langganan: Pilih langganan untuk dikaitkan dengan gambar VM Anda.

   2. Grup sumber daya: Buat baru atau pilih grup sumber daya yang sudah ada yang Anda kaitkan dengan gambar VM.

   3. Simpan gambar sebagai: Masukkan nama untuk gambar VM Anda.

   4. Lokasi kustom: Pilih lokasi kustom untuk menyebarkan gambar VM Anda. Lokasi kustom harus sesuai dengan lokasi kustom untuk Azure Local Anda.

   5. Jenis OS: Pilih OS gambar sebagai Windows atau Linux. OS ini dikaitkan dengan gambar di akun Penyimpanan Anda.

   6. Generasi VM: Pilih generasi untuk gambar Anda.

   7. Sumber: Sumber gambar harus Berbagi file lokal dan diisi secara otomatis.

   8. Jalur berbagi file lokal: Tentukan jalur berbagi lokal untuk gambar sumber di sistem Anda.

   9. Jalur penyimpanan: Pilih jalur penyimpanan untuk gambar VM Anda. Pilih Pilih secara otomatis untuk memiliki jalur penyimpanan dengan ketersediaan tinggi yang dipilih secara otomatis. Pilih Pilih secara manual untuk menentukan jalur penyimpanan untuk menyimpan gambar VM dan file konfigurasi pada instans Azure Local. Dalam hal ini, pastikan bahwa jalur penyimpanan yang ditentukan memiliki ruang penyimpanan yang memadai.

4. Pilih Tinjau + Buat untuk membuat gambar VM Anda.

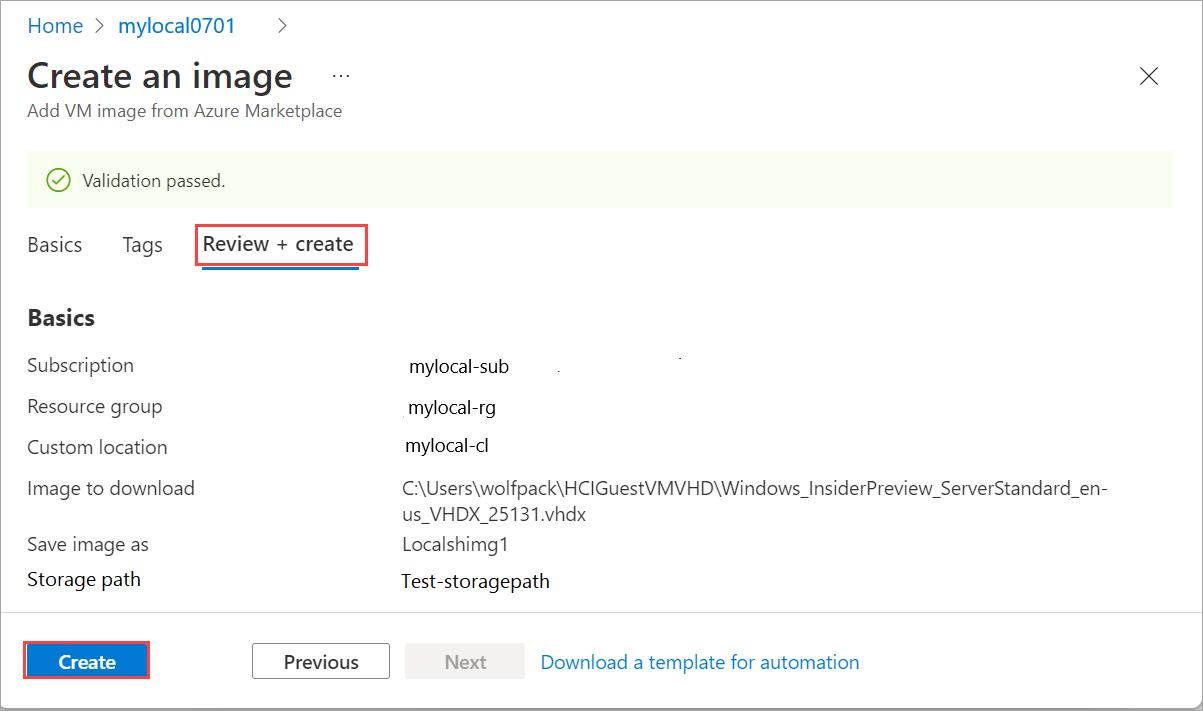

5. Parameter input telah divalidasi. Jika validasi berhasil, Anda dapat meninjau detail gambar VM dan memilih Buat.



   Pekerjaan penyebaran templat Azure Resource Manager dimulai untuk gambar VM. Penyebaran gambar membutuhkan waktu beberapa menit untuk diselesaikan. Waktu yang diperlukan untuk mengunduh gambar tergantung pada ukuran gambar kustom dan bandwidth jaringan yang tersedia untuk diunduh.

   Anda dapat melacak penyebaran citra pada grid citra VM. Anda dapat melihat daftar gambar VM yang sudah diunduh dan yang sedang diunduh pada sistem.

6. Setelah pengunduhan gambar selesai, gambar VM muncul dalam daftar gambar dan Status ditampilkan sebagai Tersedia. Untuk melihat detail selengkapnya dari gambar apa pun, pilih nama gambar VM dari daftar gambar VM.

Langkah berikutnya

• Membuat jaringan logis.
• Mengelola Gambar VM di Azure Local melalui Azure CLI dan portal Microsoft Azure
