Membuat gambar Azure Local VM menggunakan gambar di akun Azure Storage

Berlaku untuk: Penyebaran Azure Local Hyperconverged

Artikel ini menjelaskan cara membuat mesin virtual Azure Local (VM) yang diaktifkan dengan Azure Arc menggunakan gambar sumber dari akun Azure Storage. Anda dapat membuat gambar VM dengan menggunakan portal Microsoft Azure atau Azure CLI. Kemudian gunakan gambar VM ini untuk membuat VM Azure Local.

Prasyarat

Sebelum memulai, pastikan Anda menyelesaikan prasyarat berikut.

Azure CLI

• Pastikan untuk meninjau dan menyelesaikan prasyarat.

• Untuk gambar kustom di akun Azure Storage, Anda memiliki prasyarat tambahan berikut:

  • Gambar Anda menggunakan sistem operasi yang didukung oleh agen mesin terhubung Azure Arc.

    Nota

    Tidak semua sistem operasi yang tercantum di halaman server yang didukung OS pada Azure Arc didukung untuk pengaktifan layanan Arc (manajemen tamu) di Azure Local. Manajemen tamu memerlukan dukungan soket Hyper-V (soket HV), yang membatasi set OS yang didukung lebih lanjut.

  • Pastikan Anda memiliki VHD yang telah dimuat di akun Azure Storage Anda. Lihat cara Mengunggah gambar VHD di akun Azure Storage Anda.
  • Pastikan Anda mengunggah VHD atau VHDX sebagai gambar blob halaman ke akun Penyimpanan. Hanya page blob yang didukung untuk membuat gambar mesin virtual (VM) melalui akun penyimpanan.
  • Jika menggunakan VHDX:
    • Gambar VHDX harus berjenis Gen 2 dan fitur secure boot diaktifkan.
    • Gambar VHDX harus disiapkan menggunakan sysprep /generalize /shutdown /oobe. Untuk informasi selengkapnya, lihat Opsi baris perintah Sysprep. Ini berlaku untuk gambar VM Windows dan Linux.

• Jika Anda menggunakan klien untuk menyambungkan ke instans Azure Local Anda, lihat Menyambungkan ke Azure Local melalui klien Azure CLI.

• Pastikan Anda memiliki peran Storage Blob Data Contributor di akun penyimpanan yang Anda gunakan untuk gambarnya. Untuk informasi selengkapnya, lihat Menetapkan peran Azure untuk akses ke data blob.

Portal Microsoft Azure

• Pastikan untuk meninjau dan menyelesaikan prasyarat.

• Untuk gambar kustom di akun Azure Storage, Anda memiliki prasyarat tambahan berikut:

  • Gambar Anda menggunakan sistem operasi yang didukung oleh agen mesin terhubung Azure Arc.

    Nota

    Tidak semua sistem operasi yang tercantum di halaman server yang didukung OS pada Azure Arc didukung untuk pengaktifan layanan Arc (manajemen tamu) di Azure Local. Manajemen tamu memerlukan dukungan soket Hyper-V (soket HV), yang membatasi set OS yang didukung lebih lanjut.

  • Pastikan Anda memiliki VHD yang telah dimuat di akun Azure Storage Anda. Lihat cara Mengunggah gambar VHD di akun Azure Storage Anda.
  • Pastikan Anda mengunggah VHD atau VHDX sebagai gambar blob halaman ke akun Penyimpanan. Hanya page blob yang didukung untuk membuat gambar mesin virtual (VM) melalui akun penyimpanan.
  • Jika menggunakan VHDX:
    • Gambar VHDX harus berjenis Gen 2 dan fitur secure boot diaktifkan.
    • Gambar VHDX harus disiapkan menggunakan sysprep /generalize /shutdown /oobe. Untuk informasi selengkapnya, lihat Opsi baris perintah Sysprep. Ini berlaku untuk gambar VM Windows dan Linux.

• Pastikan Anda memiliki peran Storage Blob Data Contributor di akun penyimpanan yang Anda gunakan untuk gambarnya. Untuk informasi selengkapnya, lihat Menetapkan peran Azure untuk akses ke data blob.

Menambahkan gambar VM dari akun Azure Storage

Anda membuat gambar VM mulai dari gambar di akun Azure Storage. Kemudian gunakan gambar ini untuk menyebarkan VM di Azure Local Anda.

Azure CLI

Ikuti langkah-langkah ini untuk membuat gambar VM dengan menggunakan Azure CLI.

Masuk dan atur langganan

1. Sambungkan ke komputer di instans Azure Local Anda.

2. Masuk dan masukkan perintah berikut:

   az login --use-device-code


3. Atur langganan Anda.

   az account set --subscription <Subscription ID>


Mengatur beberapa parameter

1. Atur langganan, grup sumber daya, lokasi, jalur gambar, dan jenis OS Anda untuk gambar tersebut. Ganti parameter di < > dengan nilai Anda.

$subscription = "<Subscription ID>"
$resource_group = "<Resource group>"
$location = "<Location for your Azure Local>"
$osType = "<OS of source image>"
$imageName = "<VM image name>"
$imageSourcePath = '"<Blob SAS URL path to the source image in the storage account>"'

Nota

Untuk $imageSourcePath, escape string dengan tanda kutip ganda, lalu apit dengan tanda kutip tunggal sebagai berikut: '""'.

Parameternya dijelaskan dalam tabel berikut:

Pengaturan	Deskripsi
subscription	Langganan untuk Azure Local yang Anda hubungkan dengan citra VM dari akun penyimpanan.
resource_group	Grup sumber daya untuk Azure Lokal yang Anda kaitkan dengan image VM dari akun penyimpanan.
location	Lokasi untuk instans Azure Local Anda. Contohnya, eastus.
imageName	Nama gambar VM yang dibuat dimulai dari gambar yang ada di berbagi lokal Anda. Catatan: Azure menolak semua nama yang berisi kata kunci Windows.
imageSourcePath	Jalur URL SAS Blob untuk gambar sumber di akun penyimpanan. Untuk petunjuknya, lihat Membuat token SAS. Catatan: Loloskan path dengan tanda kutip ganda, lalu sertakan dengan tanda kutip tunggal sebagai berikut: '""'.
os-type	Sistem operasi yang terkait dengan gambar sumber. Misalnya, Windows atau Linux.

Berikut adalah sampel output:

PS C:\Users\azcli> $subscription = "<Subscription ID>"
PS C:\Users\azcli> $resource_group = "mylocal-rg"
PS C:\Users\azcli> $location = "eastus"
PS C:\Users\azcli> $osType = "Windows"
PS C:\Users\azcli> $imageName = "mylocal-storacctimage"
PS C:\Users\azcli> $imageSourcePath = '"https://vmimagevhdsa1.blob.core.windows.net/vhdcontainer/Windows_InsiderPreview_ServerStandard_en-us_VHDX_25131.vhdx?sp=r"&"st=2022-08-05T18:41:41Z"&"se=2022-08-06T02:41:41Z"&"spr=https"&"sv=2021-06-08"&"sr=b"&"sig=X7A98cQm%2FmNRaHmTbs9b4OWVv%2F9Q%2FJkWDBHVPyAc8jo%3D"'

Tambahkan gambar mesin virtual dari gambar di akun Azure Storage

1. Pilih lokasi kustom untuk menyebarkan gambar VM Anda. Lokasi kustom harus sesuai dengan lokasi kustom untuk Azure Local Anda. Dapatkan ID lokasi kustom untuk Azure Local Anda. Jalankan perintah berikut:

   $customLocationID=(az customlocation show --resource-group $resource_group --name "<custom location name for your Azure Local>" --query id -o tsv)


2. Buat gambar VM yang dimulai dengan gambar tertentu dari akun Azure Storage. Pastikan untuk menentukan penawaran, penerbit, SKU, dan versi untuk gambar.

   az stack-hci-vm image create --subscription $subscription --resource-group $resource_Group --custom-location $customLocationID --location $location --name $imageName --os-type $osType --image-path $imageSourcePath --storage-path-id $storagepathid


   Pekerjaan penyebaran dimulai untuk citra mesin virtual (VM).

Dalam contoh ini, Anda menentukan jalur penyimpanan dengan menggunakan --storage-path-id bendera . Bendera ini memastikan bahwa data beban kerja (termasuk VM, gambar VM, dan disk data non-OS) masuk ke jalur penyimpanan yang ditentukan.

Jika Anda tidak menentukan bendera, data beban kerja secara otomatis masuk ke jalur penyimpanan ketersediaan tinggi.

Penyebaran gambar membutuhkan waktu beberapa menit untuk diselesaikan. Waktu yang diperlukan untuk mengunduh gambar tergantung pada ukuran gambar di akun Azure Storage dan bandwidth jaringan yang tersedia untuk diunduh.

Berikut adalah sampel output:

PS C:\Users\azcli> az stack-hci-vm image create --subscription $subscription --resource-group $resource_Group --custom-location $customLocationID --location $location --name $imageName --os-type $osType --image-path $imageSourcePath --storage-path-id $storagepathid

{
  "extendedLocation": {
    "name": "/subscriptions/<Subscription ID>/resourceGroups/mylocal-rg/providers/Microsoft.ExtendedLocation/customLocations/mylocal-cl",
    "type": "CustomLocation"
  },
  "id": "/subscriptions/<Subscription ID>/resourceGroups/mylocal-rg/providers/Microsoft.AzureStackHCI/galleryimages/mylocal-storacctimage",
  "location": "eastus",
  "name": "windos",
  "properties": {
    "identifier": null,
    "imagePath": null,
    "osType": "Windows",
    "provisioningState": "Succeeded",
    "status": {
      "downloadStatus": {
        "downloadSizeInMB": 7876
      },
        "progressPercentage": 100,
      "provisioningStatus": {
        "operationId": "cdc9c9a8-03a1-4fb6-8738-7a8550c87fd1*31CE1EA001C4B3E38EE29B78ED1FD47CCCECF78B4CEA9E9A85C0BAEA5F6D80CA",
        "status": "Succeeded"
      }
    },
    "storagepathId": "/subscriptions/<Subscription ID>/resourceGroups/mylocal-rg/providers/Microsoft.AzureStackHCI/storagecontainers/mylocal-storagepath",
    "version": null
  },
  "resourceGroup": "mylocal-rg",
  "systemData": {
    "createdAt": "2023-11-03T20:17:10.971662+00:00",
    "createdBy": "guspinto@contoso.com",
    "createdByType": "User",
    "lastModifiedAt": "2023-11-03T21:08:01.190475+00:00",
    "lastModifiedBy": "319f651f-7ddb-4fc6-9857-7aef9250bd05",
    "lastModifiedByType": "Application"
  },
  "tags": null,
  "type": "microsoft.azurestackhci/galleryimages"
}

Portal Microsoft Azure

Ikuti langkah-langkah ini untuk membuat gambar VM dengan menggunakan portal Azure. Di portal Azure sumber daya Azure Local Anda, lakukan langkah-langkah berikut:

1. Pergi ke Sumber Daya>Gambar VM.

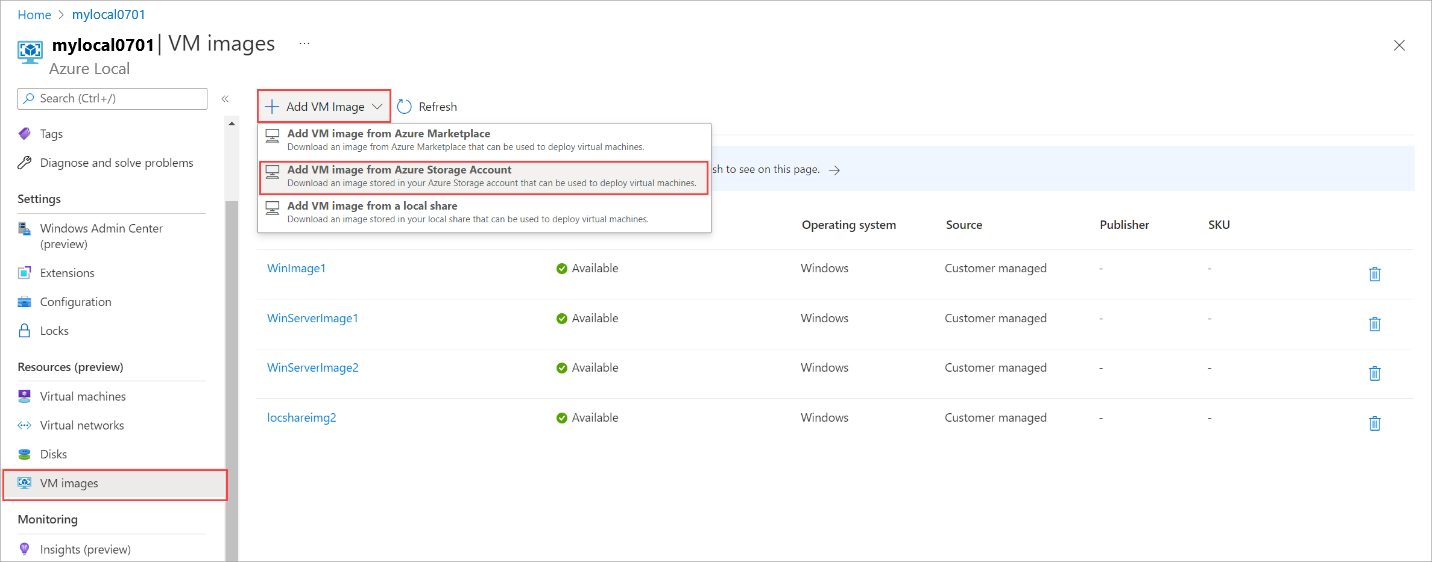

2. Pilih + Tambahkan Gambar VM, lalu dari daftar dropdown, pilih Tambahkan gambar VM dari Akun Azure Storage.



3. Di Buat gambar, pada tab Dasar , masukkan informasi berikut ini:

   1. Langganan: Pilih langganan untuk dikaitkan dengan gambar VM Anda.

   2. Grup sumber daya: Buat baru atau pilih grup sumber daya yang sudah ada untuk dikaitkan dengan gambar VM.

   3. Simpan gambar sebagai: Masukkan nama untuk gambar VM Anda.

   4. Lokasi kustom: Pilih lokasi kustom untuk menyebarkan gambar VM Anda. Lokasi kustom harus sesuai dengan lokasi kustom untuk Azure Local Anda.

   5. Gambar yang akan diunduh: Pilih gambar VM dari daftar gambar di akun Azure Storage. Daftar dropdown memperlihatkan semua gambar yang kompatibel dengan Azure Local Anda.

      1. Jenis OS: Pilih OS gambar - Windows atau Linux. OS ini dikaitkan dengan gambar di akun penyimpanan Anda.

      2. Generasi VM: Pilih generasi gambar.

      3. Sumber: Sumber gambar harus berupa blob penyimpanan dan diisi secara otomatis.

      4. Blob penyimpanan: Tentukan jalur akun Azure Storage untuk gambar sumber di sistem Anda.

      5. Jalur penyimpanan: Pilih jalur penyimpanan untuk gambar VM Anda. Pilih Pilih secara otomatis untuk memiliki jalur penyimpanan dengan ketersediaan tinggi yang dipilih secara otomatis. Pilih Pilih secara manual untuk menentukan jalur penyimpanan untuk menyimpan gambar VM dan file konfigurasi pada instans Azure Local. Dalam hal ini, pastikan bahwa jalur penyimpanan yang ditentukan memiliki ruang penyimpanan yang memadai.

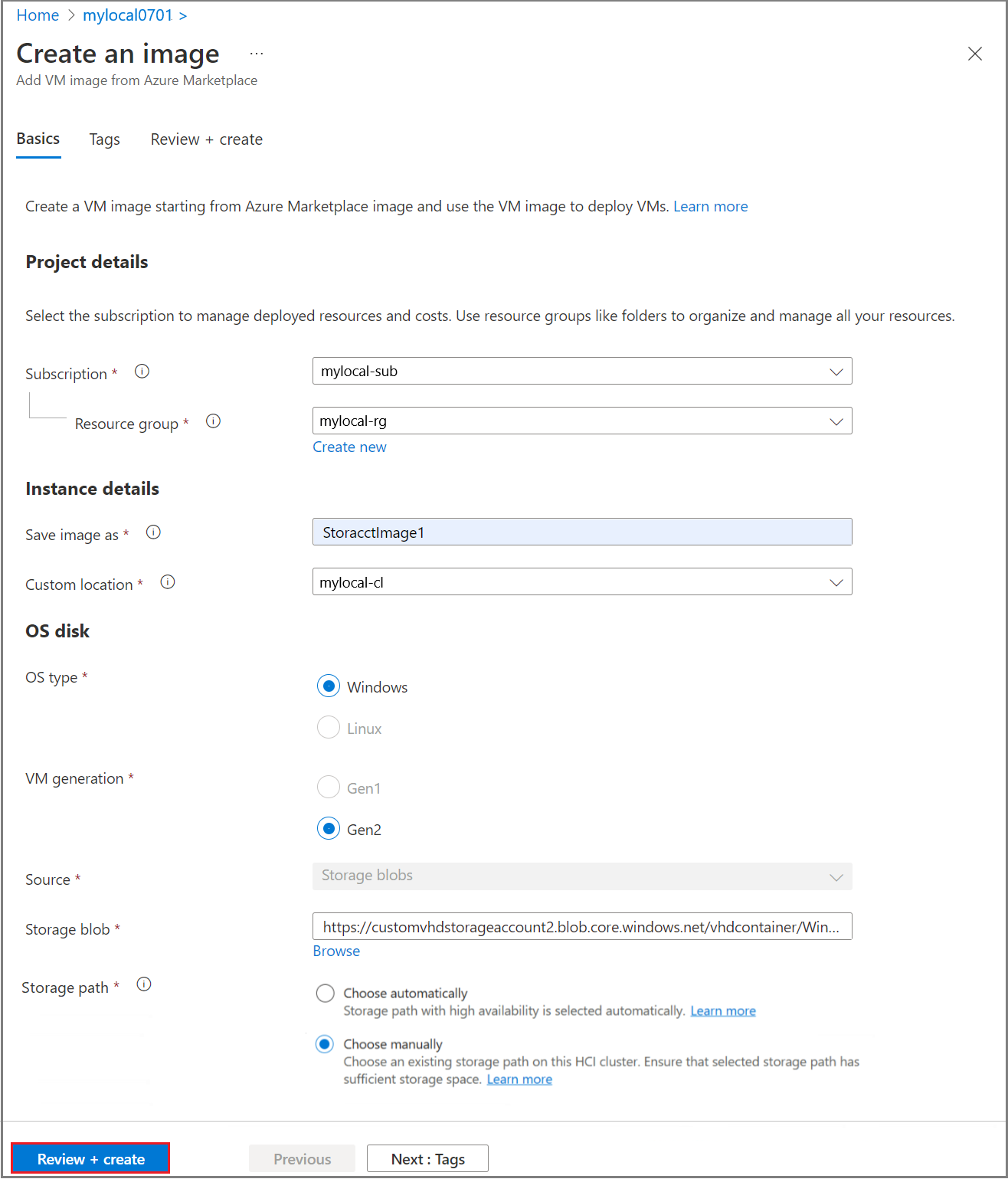

4. Pilih Tinjau + Buat untuk membuat gambar VM Anda.

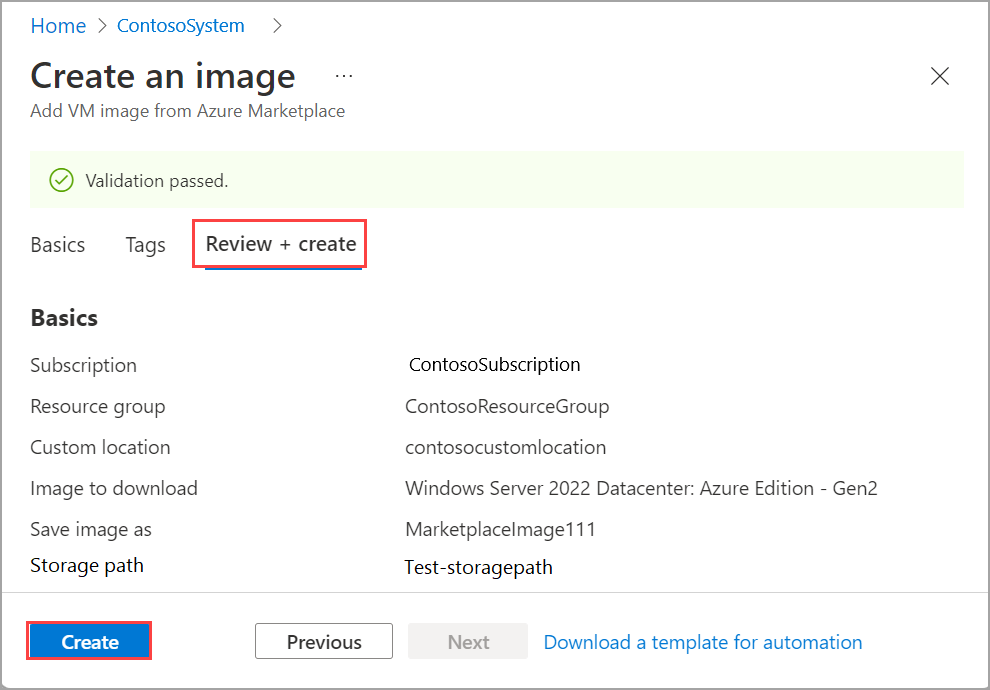

5. Portal memvalidasi parameter masukan. Jika validasi berhasil, Anda dapat meninjau detail gambar VM dan memilih Buat.

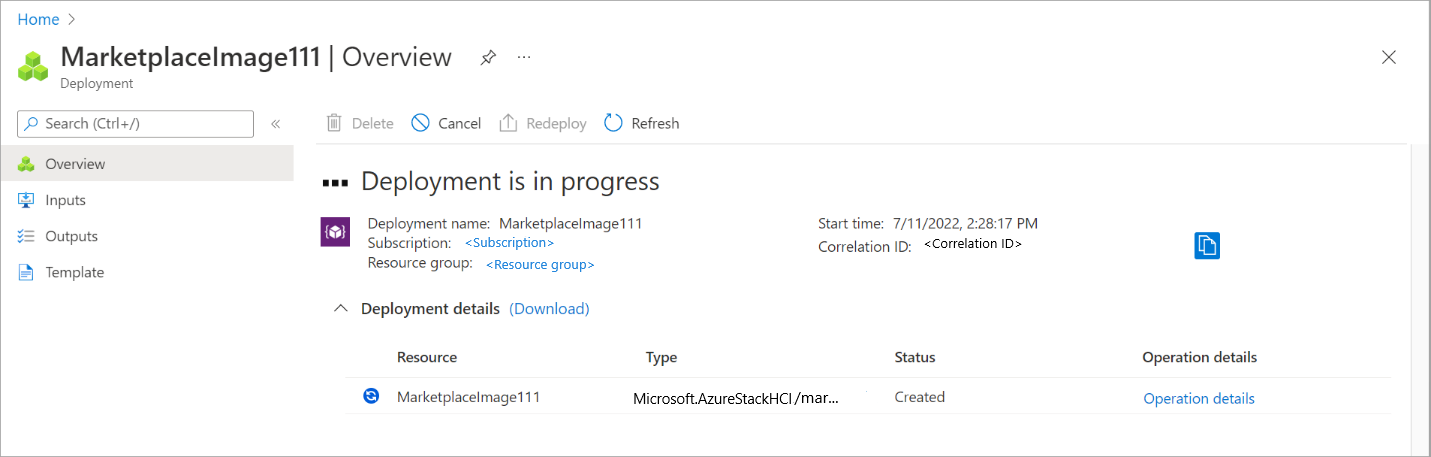

6. Pekerjaan penyebaran templat Azure Resource Manager untuk citra VM dimulai. Penyebaran gambar membutuhkan waktu beberapa menit untuk diselesaikan. Waktu yang diperlukan untuk mengunduh gambar tergantung pada ukuran gambar dan bandwidth jaringan yang tersedia untuk diunduh.



   Anda dapat melacak distribusi citra pada grid citra VM. Anda dapat melihat daftar gambar VM yang sudah diunduh dan yang sedang diunduh pada sistem.

   Untuk melihat detail selengkapnya dari gambar apa pun, pilih nama gambar VM dari daftar gambar VM.

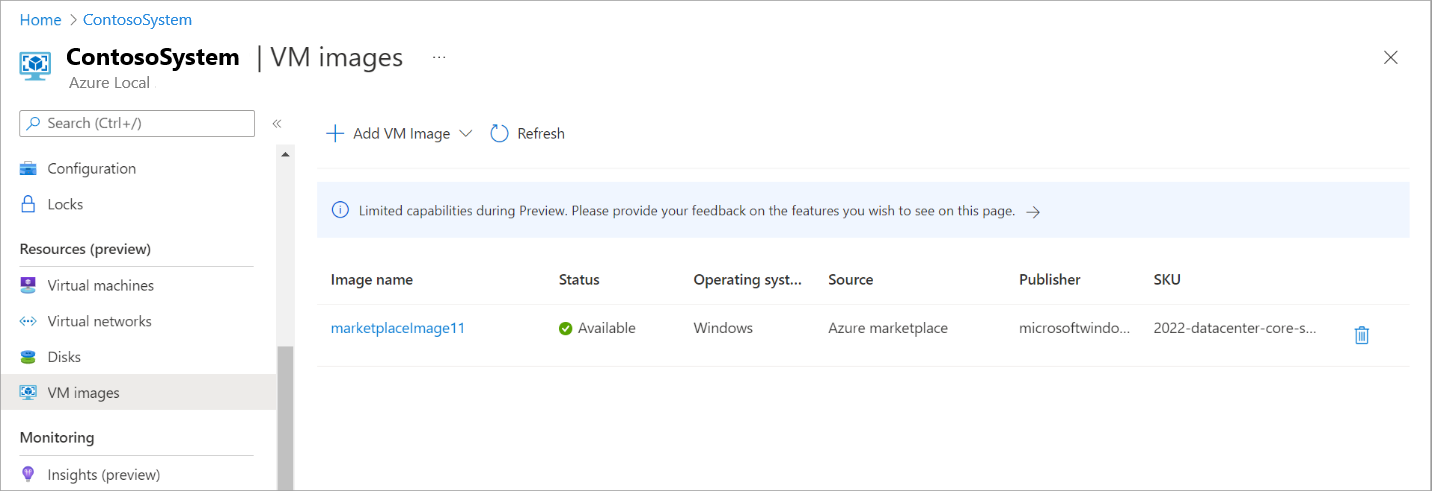

7. Setelah pengunduhan gambar selesai, gambar VM muncul dalam daftar gambar, dan Status ditampilkan sebagai Tersedia.

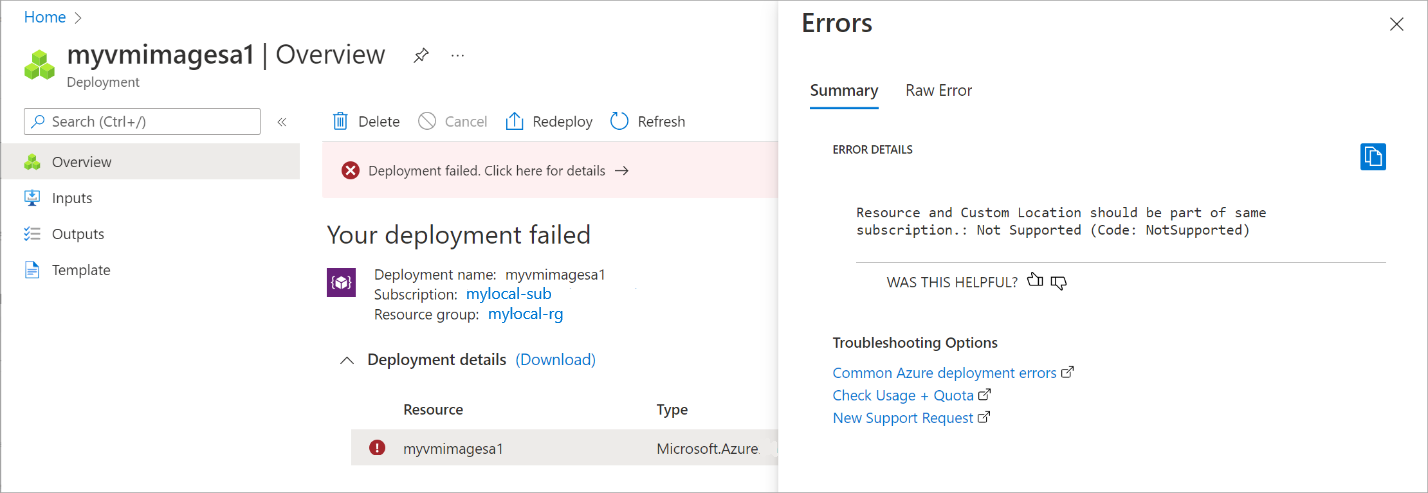

   Jika pengunduhan gambar VM gagal, portal akan menampilkan detail kesalahan.
