Tinjau pola referensi jaringan penyebaran tiga node tanpa switch, dual TOR, tautan tunggal untuk Azure Local.

Berlaku untuk: Azure Local 2311.2 dan yang lebih baru

Dalam artikel ini, pelajari tentang penyimpanan tiga simpul tanpa switch dengan dua switch TOR L3 dan pola referensi jaringan full-mesh dengan satu tautan yang dapat Anda gunakan untuk menyebarkan solusi Azure Local Anda.

Catatan

Pola referensi jaringan tanpa pengalihan tiga simpul yang dijelaskan dalam artikel ini diuji dan divalidasi oleh Microsoft. Untuk informasi tentang pola jaringan tanpa switch dengan dua simpul, lihat Pola penyebaran jaringan Azure Lokal.

Skenario

Skenario untuk pola jaringan ini termasuk laboratorium, pabrik, toko ritel, sektor publik, dan pemerintah.

Pertimbangkan untuk menerapkan pola ini saat mencari solusi hemat biaya yang memiliki toleransi kesalahan di semua komponen jaringan. Layanan Software Defined Network (SDN) L3 didukung penuh pada pola ini. Layanan perutean seperti Border Gateway Protocol (BGP) dapat dikonfigurasi langsung pada switch TOR jika mendukung layanan L3. Fitur keamanan jaringan seperti segmentasi mikro atau Kualitas Layanan (QoS) tidak memerlukan konfigurasi tambahan perangkat firewall, karena diimplementasikan pada lapisan adaptor jaringan virtual.

Catatan

Ingat bahwa operasi peluasan skala tidak didukung pada penyebaran Azure Lokal dengan penyimpanan tanpa saklar. Untuk menambahkan simpul tambahan, sebarkan ulang kluster karena Anda perlu mengonfigurasi ulang konektivitas fisik penyimpanan dan jaringan penyimpanan.

Komponen konektivitas fisik

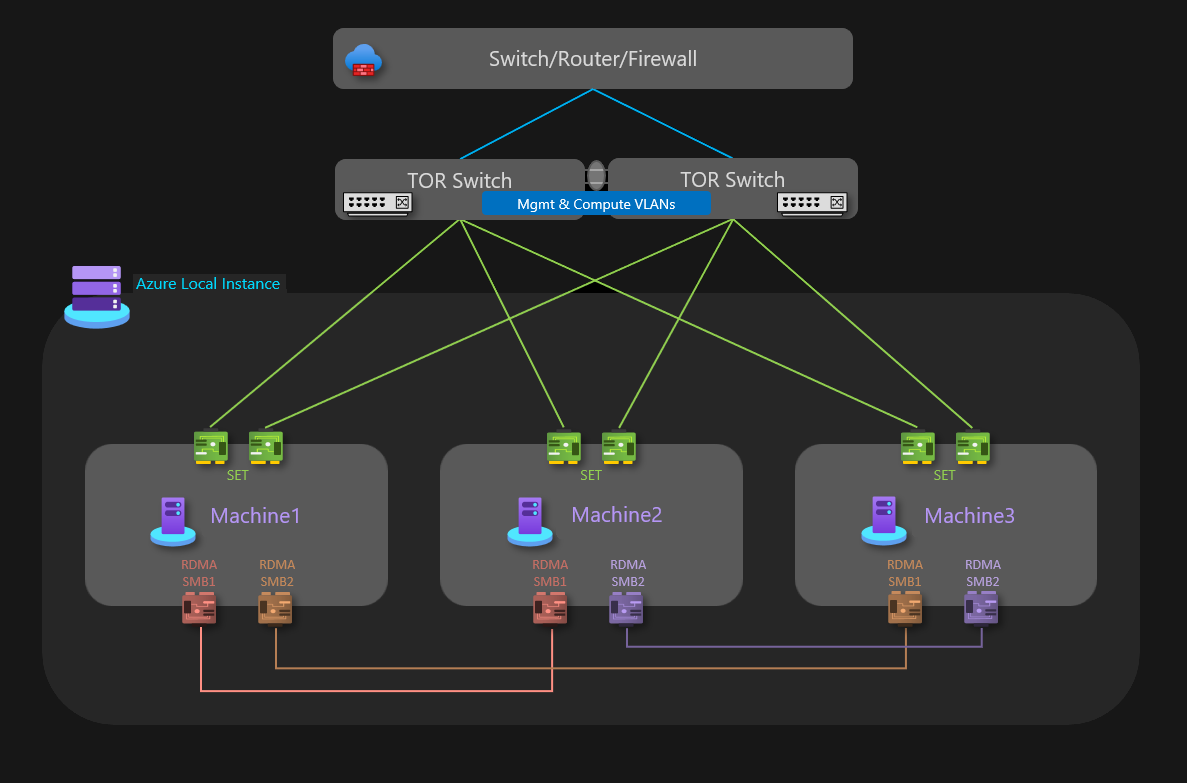

Diagram memperlihatkan tiga simpul tanpa sakelar, dua TOR, tata letak konektivitas fisik tautan tunggal.

Seperti yang diilustrasikan dalam diagram, pola ini memiliki komponen jaringan fisik berikut:

  • Untuk komunikasi ke arah utara dan selatan, instance Azure Lokal memerlukan dua switch TOR dalam konfigurasi multi-chassis link aggregation group (MLAG).
  • Dua kartu jaringan menggunakan sakelar virtual SET untuk menangani manajemen dan lalu lintas komputasi, yang terhubung ke sakelar TOR. Setiap NIC terhubung ke TOR yang berbeda.
  • Dua NIC RDMA pada setiap simpul dalam konfigurasi tautan tunggal jala penuh untuk lalu lintas Timur-Barat untuk penyimpanan.

    Catatan

    Untuk konfigurasi yang ini, tidak ada koneksi jaringan cadangan antara simpul.

Jaringan Manajemen dan komputasi Penyimpanan
Kecepatan tautan Setidaknya 1 GBps. 10 GBps disarankan Setidaknya 10 GBps
Jenis antarmuka RJ45, SFP+ atau SFP28 SFP+ atau SFP28
Port dan agregasi Dua port beregu Dua port mandiri

Jaringan logis

Seperti yang diilustrasikan dalam diagram, pola ini memiliki komponen jaringan logis berikut:

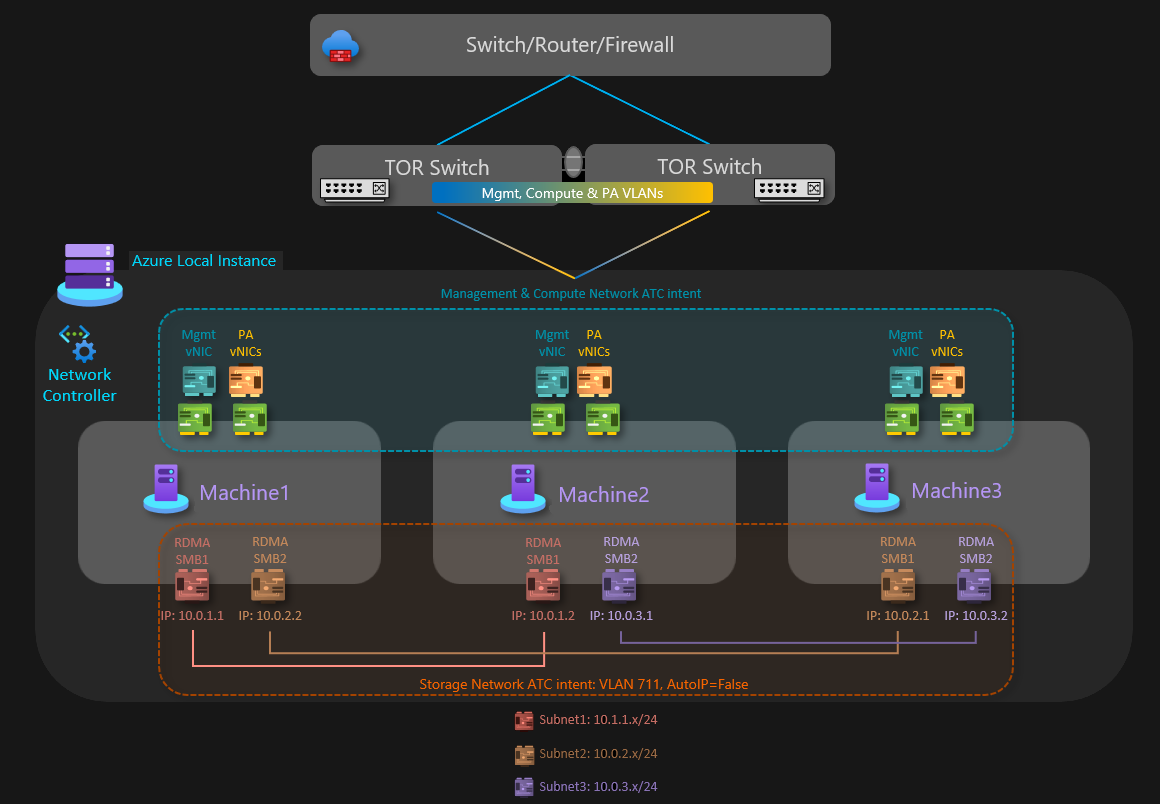

Diagram memperlihatkan tiga simpul tanpa sakelar, dua TOR, tata letak konektivitas logis tautan tunggal.

Jaringan antar-simpul VLAN untuk lalu lintas SMB (Penyimpanan dan migrasi langsung)

Lalu lintas berbasis tujuan Penyimpanan terdiri dari tiga subnet yang masing-masing mendukung lalu lintas RDMA. Setiap antarmuka didedikasikan untuk jaringan interkoneksi simpul terpisah. Lalu lintas ini hanya dimaksudkan untuk melakukan perjalanan antara tiga simpul. Lalu lintas penyimpanan pada subnet ini diisolasi tanpa konektivitas ke sumber daya lain.

Setiap pasang adaptor penyimpanan antara simpul beroperasi di subnet IP yang berbeda. Untuk mengaktifkan konfigurasi tanpa switch, setiap simpul yang terhubung mendukung subnet yang sama dengan tetangganya.

Saat menyebarkan konfigurasi tiga simpul tanpa sakelar, Network ATC memiliki persyaratan berikut:

  • Hanya mendukung satu VLAN untuk semua subnet IP yang digunakan untuk konektivitas penyimpanan.

  • StorageAutoIP parameter harus diatur ke false, Switchless parameter harus diatur ke true, dan Anda bertanggung jawab untuk menentukan IP pada templat ARM yang digunakan untuk menyebarkan instans Azure Local dari Azure.

  • Untuk penyebaran awan Lokal Azure:

    • Mengembangkan sistem penyimpanan switchless tidak didukung.

    • Anda hanya dapat menyebarkan skenario tiga node ini menggunakan templat ARM.

    Untuk informasi selengkapnya, lihat Menyebarkan melalui templat penyebaran Azure Resource Manager.

Manajemen VLAN

Semua host komputasi fisik harus mengakses jaringan logis manajemen. Untuk tujuan perencanaan alamat IP, setiap host harus memiliki setidaknya satu alamat IP yang ditetapkan dari jaringan logis manajemen.

Server DHCP dapat secara otomatis menetapkan alamat IP untuk jaringan manajemen, atau Anda dapat menetapkan alamat IP statik secara manual. Ketika DHCP adalah metode penetapan IP pilihan, reservasi DHCP tanpa kedaluwarsa disarankan.

Untuk informasi, lihat Pertimbangan Jaringan DHCP untuk penyebaran cloud.

Jaringan manajemen mendukung dua konfigurasi VLAN yang berbeda untuk lalu lintas - Asli dan Ditandai. Pertimbangan berikut berlaku untuk setiap konfigurasi:

  • VLAN asli untuk jaringan manajemen tidak mengharuskan Anda untuk memberikan ID VLAN.

  • VLAN yang ditetapkan untuk jaringan manajemen memerlukan konfigurasi ID VLAN pada adaptor jaringan fisik atau adaptor jaringan virtual manajemen sebelum mendaftarkan simpul di Azure Arc.

  • Port sakelar fisik harus dikonfigurasi dengan benar untuk menerima ID VLAN pada adaptor manajemen.

  • Jika tujuan mencakup jenis lalu lintas Pengelolaan dan Komputasi, port sakelar fisik harus dikonfigurasi dalam mode trunk untuk menerima semua VLAN yang diperlukan untuk beban kerja pengelolaan dan komputasi.

Jaringan Manajemen mendukung lalu lintas yang digunakan oleh administrator untuk manajemen sistem termasuk Desktop Jauh, Pusat Admin Windows, dan Direktori Aktif.

Untuk informasi selengkapnya, lihat Pertimbangan jaringan VLAN manajemen.

Penghitungan VLAN

Dalam beberapa skenario, Anda tidak perlu menggunakan Jaringan Virtual SDN dengan enkapsulasi VXLAN. Sebagai gantinya, Anda dapat menggunakan VLAN tradisional untuk mengisolasi beban kerja penyewa mereka. VLAN tersebut perlu dikonfigurasi pada port sakelar TOR dalam mode trunk. Saat menghubungkan komputer virtual baru ke VLAN ini, tag VLAN yang sesuai ditentukan pada adaptor jaringan virtual.

Jaringan Alamat Penyedia (PA) HNV

Jaringan Hyper-V Network Virtualization Provider Address (HNV PA) berfungsi sebagai jaringan fisik yang mendasar untuk lalu lintas penyewa East-West (internal-internal), lalu lintas penyewa North-South (eksternal-internal), serta untuk pertukaran informasi peering BGP dengan jaringan fisik. Jaringan ini hanya diperlukan ketika ada kebutuhan untuk menyebarkan jaringan virtual menggunakan enkapsulasi VXLAN untuk lapisan isolasi tambahan dan multitenansi jaringan.

Untuk informasi selengkapnya, lihat Merencanakan infrastruktur Jaringan yang Ditentukan Perangkat Lunak.

Maksud ATC Jaringan

Untuk pola switchless penyimpanan tiga-simpul, dua tujuan ATC Jaringan dibuat. Niat pertama adalah untuk lalu lintas jaringan manajemen dan komputasi, dan niat kedua adalah untuk lalu lintas penyimpanan.

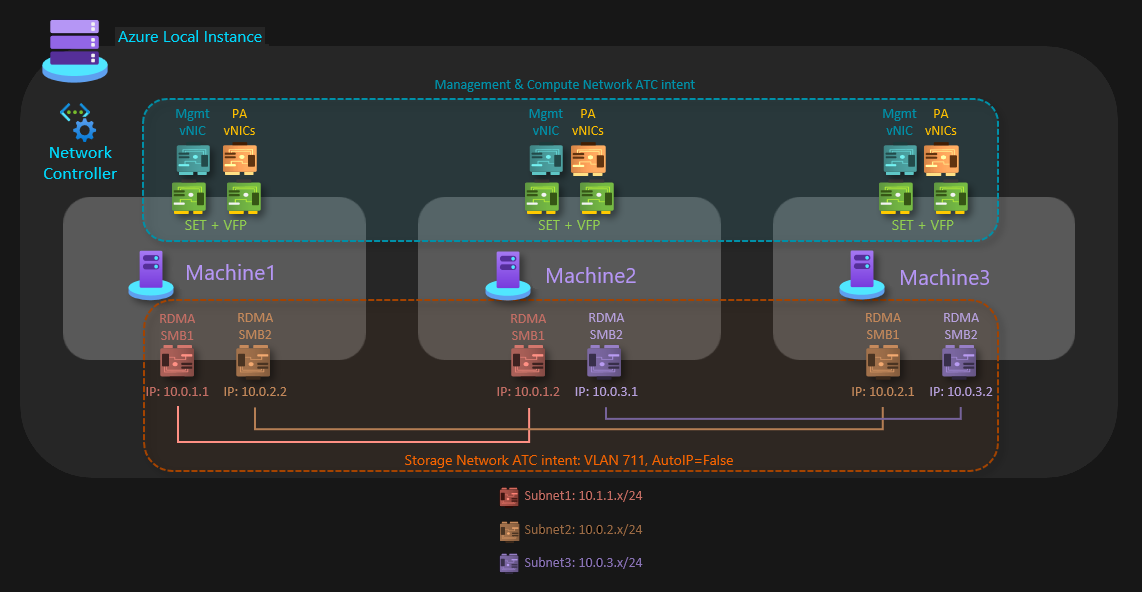

Diagram memperlihatkan niat ATC Jaringan tiga simpul tanpa sakelar, dua TOR, satu tautan.

Manajemen dan tujuan komputasi

  • Jenis niat: Manajemen dan Komputasi
  • Dalam mode niat: Mode kluster
  • Teaming: Iya. tim pNIC01 dan pNIC02
  • VLAN manajemen default: VLAN yang dikonfigurasi untuk adaptor manajemen tidak dimodifikasi.
  • PA dan VLAN serta vNIC komputasi: Network ATC transparan terhadap vNIC dan VLAN PA atau vNIC dan VLAN VM komputasi.

Niat penyimpanan

  • Jenis niat: Penyimpanan

  • Dalam mode niat: Mode kluster

  • Teaming: Tidak ada. RDMA NIC menggunakan SMB Multichannel untuk memberikan ketahanan dan agregasi bandwidth.

  • VLAN default: VLAN tunggal untuk semua subnet

  • IP Otomatis Penyimpanan: Tidak Aktif. Pola ini memerlukan konfigurasi IP manual atau definisi IP templat ARM.

  • Tiga subnet diperlukan (ditentukan pengguna):

    • Jaringan Penyimpanan 1: 10.0.1.0/24 – Node1 -> Node2
    • Jaringan Penyimpanan 2: 10.0.2.0/24 – Node1 -> Node2
    • Jaringan Penyimpanan 3: 10.0.3.0/24 – Node2 -> Node3

Untuk informasi selengkapnya, lihat Menyebarkan jaringan host dengan NETWORK ATC.

Contoh konfigurasi jaringan tujuan penyimpanan template ARM

Anda dapat menggunakan templat ARM untuk penyimpanan tiga simpul tanpa sakelar, TOR ganda, dan tautan tunggal.

Berikut adalah cuplikan dari templat:

"storageNetworkList": {
        "value": [
            {
                "name": "StorageNetwork1",
                "networkAdapterName": "SMB1",
                "vlanId": "711",
                "storageAdapterIPInfo": [
                    {
                        "physicalNode": "Node1",
                        "ipv4Address": "10.0.1.1",
                        "subnetMask": "255.255.255.0"
                    },
                    {
                        "physicalNode": "Node2",
                        "ipv4Address": "10.0.1.2",
                        "subnetMask": "255.255.255.0"
                    },
                    {
                        "physicalNode": "Node3",
                        "ipv4Address": "10.0.2.1",
                        "subnetMask": "255.255.255.0"
                    }
                ]
            },
            {
                "name": "StorageNetwork2",
                "networkAdapterName": "SMB2",
                "vlanId": "711",
                "storageAdapterIPInfo": [
                    {
                        "physicalNode": "Node1",
                        "ipv4Address": "10.0.2.2",
                        "subnetMask": "255.255.255.0"
                    },
                    {
                        "physicalNode": "Node2",
                        "ipv4Address": "10.0.3.1",
                        "subnetMask": "255.255.255.0"
                    },
                    {
                        "physicalNode": "Node3",
                        "ipv4Address": "10.0.3.2",
                        "subnetMask": "255.255.255.0"
                    }
                ]
            }
        ]
      },
