Menggunakan dasbor Azure Monitor dengan Grafana

Artikel ini menjelaskan cara menggunakan dasbor Azure Monitor dengan Grafana.

Prasyarat

  • Menjalankan sumber daya Azure yang telah membuat data selama setidaknya periode 15 menit.
  • Ditetapkan Monitoring Reader untuk akses ke Azure Managed Prometheus (Azure Monitor Workspace).

Untuk informasi selengkapnya tentang RBAC dan menetapkan peran, lihat Azure RBAC.

Gunakan templat dasbor

Dasbor templat terkelola Azure membantu Anda memulai dengan cepat dengan dasbor yang sudah disediakan sebelumnya dan diperbarui secara otomatis untuk sumber daya Azure dan Layanan Kubernetes Azure yang sering digunakan. Mereka diidentifikasi dengan tag Azure-managed.

Screenshot template yang dikelola Azure yang mencantumkan galeri.

Gunakan langkah-langkah berikut untuk menggunakan dasbor Grafana yang sudah tersedia di portal Azure.

  1. Navigasi ke Azure Monitor di portal Azure.
  2. Pilih Dashboard dengan Grafana.
  3. Telusuri daftar dasbor yang tersedia di Azure Monitor atau Azure Managed Prometheus.
  4. Pilih dasbor, misalnya Azure | Wawasan | Akun Penyimpanan atau Azure | Wawasan | Key Vaults.
  5. Pilih grup langganan dan sumber daya tempat sumber daya target berada. Dasbor dimuat berdasarkan dasbor yang Anda pilih dan sumber daya yang dipilih.

Sumber daya Azure lainnya dengan templat dasbor bawaan mencakup yang berikut ini. Akses melalui menu Dasbor Pemantauan Grafana > untuk sumber daya berikut ini:

  • Azure Kubernetes
  • AKS Otomatis
  • AKS Arc
  • Wawasan Aplikasi
  • Azure Container Apps
  • Ruang Kerja Azure Monitor

Membuat dasbor Grafana baru

  1. PilihDasbor Baru> dari dalam antarmuka Grafana.
  2. Pilih Tambahkan visualisasi.
  3. Pilih sumber data yang didukung (Azure Monitor, Azure Data Explorer atau Prometheus) untuk panel pertama.
  4. Tambahkan panel menggunakan editor kueri bawaan atau berbasis kode.

Menyimpan salinan dasbor

Anda dapat memilih Simpan Sebagai untuk menyimpan dasbor ke langganan Anda dan melakukan pengeditan tanpa memengaruhi dasbor asli.

  1. Buka dasbornya.
  2. Pilih Simpan Sebagai.
  3. Masukkan judul di bidang Judul .
  4. Pilih langganan untuk dasbor dari daftar dropdown Langganan .
  5. Pilih grup sumber daya dari daftar dropdown Grup Sumber Daya .
  6. Pilih lokasi (wilayah) dari daftar dropdown Lokasi .
  7. Pilih Simpan.
  8. Pilih Ya untuk membuka salinan dasbor dan mulai mengedit.

Mengedit papan kendali

Nota

Alat dan perilaku pengeditan mengikuti kontrol sumber terbuka Grafana standar.

  1. Buka dasbor yang dapat diedit (dibuat atau diimpor).
  2. Pilih Edit untuk memodifikasi panel, kueri, dan visualisasi.

Untuk detail selengkapnya tentang mengedit dasbor Grafana, lihat dokumentasi Grafana.

Mengimpor dasbor Grafana menggunakan JSON

Instruksi berikut menganggap Anda telah masuk ke akun Azure milik Anda, berada di area Azure Monitor pada portal Azure, dan memilih Dashboard dengan Grafana.

Menggunakan jendela atau tab situs web Grafana, navigasikan ke dasbor yang ingin Anda impor.

  1. Unduh file JSON untuk dasbor.
  2. Menggunakan jendela atau tab portal Azure, pada layar Dasbor dengan Grafana, pilih Baru>Import.
  3. Pilih file JSON.
  4. Pilih Muat.
  5. Masukkan nama untuk dasbor.
  6. Pilih langganan, grup sumber daya, dan wilayah.
  1. Kunjungi galeri dasbor Grafana.
  2. Temukan dasbor menggunakan file JSON atau ID Dasbor.
  3. Pada halaman Azure Monitor di portal Azure, buka Import di dasbor Azure Monitor.
  4. Masukkan ID Dasbor atau unggah fileJSON yang sesuai.
  5. Ikuti langkah-langkah impor yang tercantum di atas.

Nota

Hanya dasbor Azure Monitor dan Prometheus yang menggunakan sumber data yang didukung yang dapat diimpor.

Menggunakan Jelajahi untuk menyalin dan mengedit kueri dan panel

Anda dapat menyalin dan mengedit kueri dan panel tanpa merusak atau mengubah kueri asli dengan fitur Jelajahi.

  1. Pilih sumber daya yang ingin Anda pantau, misalnya kluster AKS.
  2. Pilih Dashboard dengan Grafana. Daftar dasbor yang tersedia muncul.
  3. Pilih dasbor, misalnya Kubernetes | Sumber Daya Komputasi | Dasbor kluster.
  4. Pilih elipsis vertikal di salah satu panel di dasbor, lalu pilih Jelajahi. Layar Jelajahi muncul. Salinan kueri dari panel disalin (diisi) ke layar baru untuk Anda gunakan.
  5. Sekarang Anda dapat mengedit kueri yang disalin tanpa merusak atau mengubah kueri asli.

Menyimpan panel baru ke dasbor

Ketika Anda puas dengan hasil perubahan yang Anda buat pada kueri yang disalin dan panel, Anda dapat menyimpannya ke dasbor.

  1. Pilih Tambahkan ke dasbor. Layar Tambahkan Panel ke Dasbor muncul.
  2. Dari menu turun Langganan, pilih langganan yang ingin Anda kerjakan.
  3. Dari daftar dropdown Grup Sumber Daya, pilih grup sumber daya yang ingin Anda mengerjakan. Daftar dasbor untuk grup sumber daya tersebut muncul.
  4. Pilih dasbor dari daftar. Layar dasbor muncul dengan kueri baru dan panel yang ditambahkan ke dalamnya. Atau, Anda dapat membuat dasbor baru dengan memilih Dasbor baru.
  1. Dari halaman sumber daya di portal Azure, pilih Dashboards dengan Grafana. Layar Jelajahi muncul tanpa data.
  2. Pilih Pilih sumber daya lalu pilih sumber daya dari daftar sumber daya dalam langganan yang sedang Anda kerjakan.
  3. Pilih metrik, agregasi, butir waktu, dan dimensi untuk kueri dan panel.
  4. Saat Anda puas dengan kueri dan panel, pilih Tambahkan ke dasbor untuk menyimpannya ke dasbor atau buat dasbor baru dengan memilih Dasbor baru.

Untuk informasi selengkapnya tentang Grafana Explore, lihat dokumentasi Grafana.

Dasbor yang Anda impor atau buat memerlukan konfigurasi akses RBAC untuk membagikannya dengan orang atau grup tertentu.

  1. Buka dasbornya.
  2. Pilih Bagikan. Panel Dasbor Bagikan terbuka. Salin tautan ke dasbor ke clipboard Anda.
  3. Tinjau opsi berbagi:
    • Orang dengan tautan ini dapat mengedit - Mengaktifkan opsi ini membuat tautan yang membuka dasbor dalam tampilan standar dan menyediakan kemampuan untuk mengedit pengguna dengan izin tulis dasbor yang diperlukan. Menonaktifkan opsi ini membuat tautan yang membuka dasbor dalam mode hanya lihat untuk semua pengguna.
    • Kunci rentang waktu - Jika dasbor menggunakan rentang waktu relatif misalnya sekarang-30m hingga sekarang, mengaktifkan opsi ini mengonversi rentang waktu dalam tautan ke rentang waktu absolut. Ini memungkinkan penerima tautan untuk melihat rentang waktu absolut yang sama seperti yang digunakan saat dibagikan.
    • Pertahankan variabel - Jika dasbor menyertakan variabel, mengaktifkan opsi ini mempertahankan nilai variabel saat ini dan menyertakannya dalam tautan yang dihasilkan.
  4. Pilih Kelola opsi berbagi untuk menggunakan alur kerja RBAC untuk memberikan tampilan atau mengedit akses ke pengguna atau grup. Peran Pembaca diperlukan untuk melihat dasbor. Kontributor diperlukan untuk mengedit dasbor. Penerima tautan juga akan memerlukan akses ke sumber data apa pun yang digunakan dalam konten dasbor Grafana ini. peran Monitoring Reader diperlukan untuk data Azure Monitor dan Monitoring Data Reader diperlukan untuk data Prometheus.

    Nota

    'Microsoft.Dashboard/dashboard/read' dan 'Microsoft.Dashboard/dashboard/write' juga dapat digunakan untuk menetapkan izin dengan kontrol yang lebih halus.

  5. Salin tautan ke dasbor ke clipboard Anda.
  6. Tempelkan tautan ke metode komunikasi pilihan Anda untuk membagikannya.

Menyalin dasbor ke Azure Managed Grafana

Dari dasbor apa pun yang disimpan pengguna, Anda dapat memilih Copy ke Managed Grafana di toolbar untuk menyalin dasbor ke instans Azure Managed Grafana. Anda dapat menyalin ke ruang kerja yang sudah ada atau membuat ruang kerja baru selama proses.

Untuk langkah-langkah mendetail, lihat Salin dasbor ke Azure Managed Grafana.

Tandai dasbor

Azure Monitor dashboard dengan Grafana tags dikelola menggunakan Azure tags. Tag dasbor Grafana sumber terbuka tetap berada di JSON dasbor selama impor dan ekspor tetapi tidak digunakan untuk mengisi tag Azure.

Untuk menambahkan tag Dasbor ke dasbor tersimpan, tambahkan atau perbarui tag Azure dengan kunci GrafanaDashboardTags dengan nama tag Anda menggunakan koma untuk memisahkan entri.

Cuplikan layar antarmuka pemberian tag.

Dasbor yang dibuat atau disimpan dari konteks kluster Azure Kubernetes Service secara otomatis memiliki tag Azure GrafanaDashboardResourceType ditambahkan. Misalnya, dasbor yang dibuat atau disimpan dari konteks kluster Azure Kubernetes Service secara otomatis memiliki tag Azure GrafanaDashboardResourceType: microsoft. ContainerService/managedClusters ditambahkan. Anda juga dapat menambahkan tag ini ke dasbor yang disimpan untuk dapat mengakses dan melihat dasbor dalam konteks kluster AKS.

Ekspor JSON

Anda dapat mengekspor dasbor sebagai JSON yang dapat disimpan, diimpor, dan digunakan kembali di semua instans Grafana.

  1. Di layar dasbor, pilih Ekspor lalu JSON.
  2. Simpan file tersebut.

Mengekspor dasbor templat ARM

Anda dapat mengekspor dasbor sebagai templat ARM yang berisi JSON untuk dasbor.

  1. Di layar dasbor, pilih Ekspor lalu Ekspor sebagai templat ARM.
  2. Pilih Unduh dan simpan file.

Tambahkan pengaturan diagnostik

Anda dapat mengonfigurasi pengaturan diagnostik untuk dasbor Azure Monitor Anda untuk dilacak saat diperbarui ke versi baru atau dipulihkan ke versi sebelumnya.

Anda dapat membuat hingga lima pengaturan diagnostik yang berbeda untuk mengirim log ke tujuan independen.

  1. Dari layar dasbor, di menu sebelah kiri, pilihPengaturan Diagnostik>.

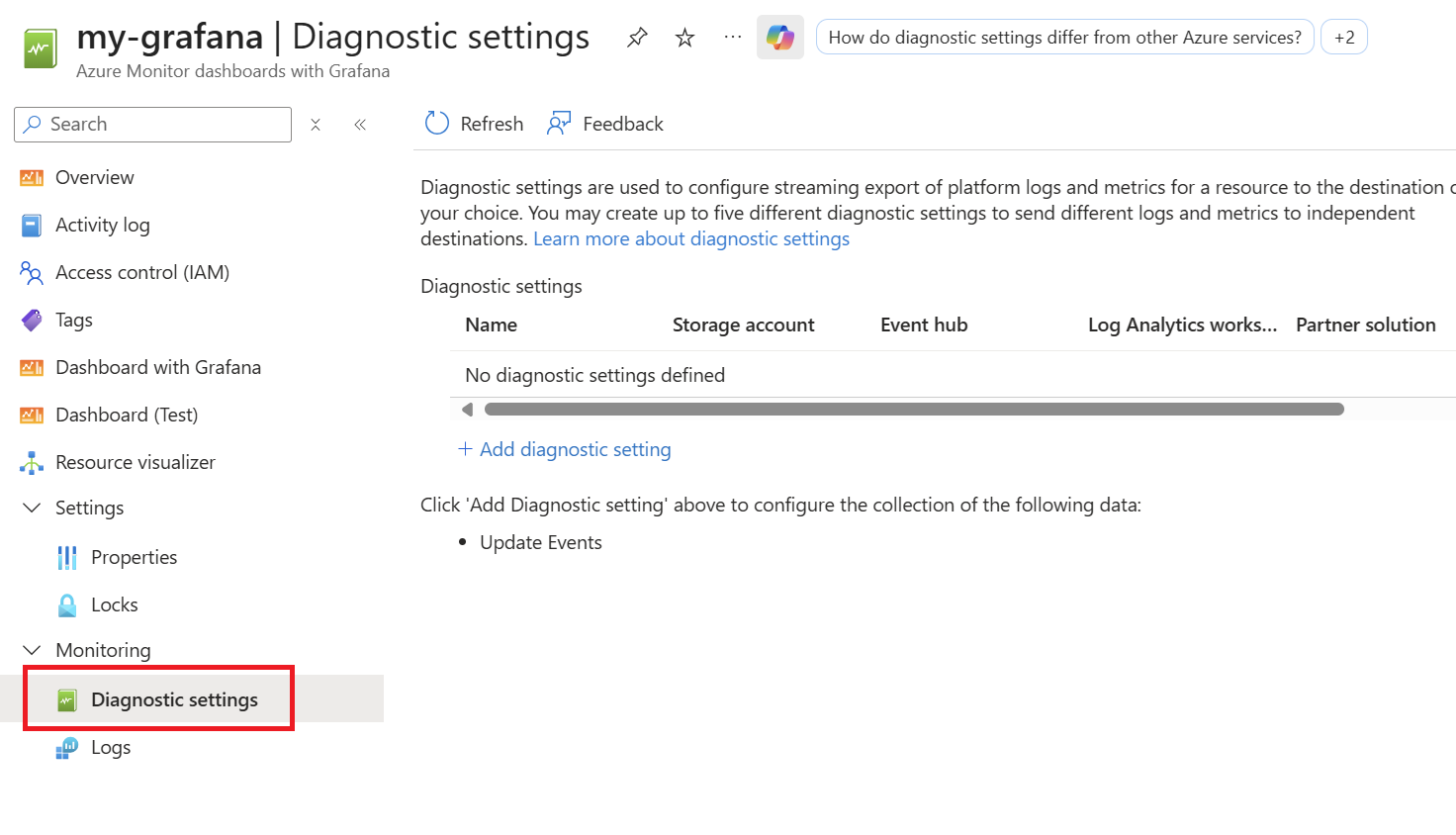

    Screenshot dari platform Azure. Pengaturan diagnostik.

  2. Di halaman Pengaturan diagnostik, pilih + Tambahkan pengaturan diagnostik.

  3. Untuk Nama pengaturan diagnostik, masukkan nama unik.

    Screenshot platform Azure. Konfigurasi pengaturan diagnostik.

  4. Di bawah Log, pilih semuaLog dari antara opsi berikut:

    Kategori log Description
    audit Menyiarkan semua log audit. Memilih opsi ini sama dengan memilih semuaLog, karena Peristiwa Pembaruan adalah log audit, dan saat ini adalah satu-satunya log yang tersedia.
    allLogs Menyiarkan semua log.
    Perbarui Peristiwa Melakukan streaming semua peristiwa pembaruan.
    AllMetrics Mendalirkan semua metrik. Saat ini tidak didukung.

  5. Di bawah Detail tujuan, pilih satu atau beberapa tujuan, isi detail, dan pilih Simpan.

    Tujuan Description Pengaturan
    ruang kerja Log Analytics Mengirim data ke ruang kerja Log Analytics Pilih subscription yang berisi ruang kerja Log Analytics yang ada, lalu pilih ruang kerja Log Analytics
    Akun penyimpanan Mengarsipkan data ke akun penyimpanan Pilih langganan yang berisi akun penyimpanan yang sudah ada, lalu pilih akun penyimpanan. Hanya akun penyimpanan di wilayah yang sama dengan dasbor Grafana yang ditampilkan di menu dropdown.
    Pusat aktivitas Melakukan streaming ke hub acara Pilih subscription dan namespace Azure Event Hubs yang sudah ada. Secara opsional juga pilih pusat aktivitas yang ada. Pilih kebijakan pusat aktivitas dari daftar. Hanya pusat peristiwa di wilayah yang sama dengan dasbor Grafana yang ditampilkan di menu tarik-turun.
    Solusi Mitra Kirim ke solusi mitra Pilih langganan dan tujuan. Untuk informasi selengkapnya tentang tujuan yang tersedia, buka tujuan mitra.

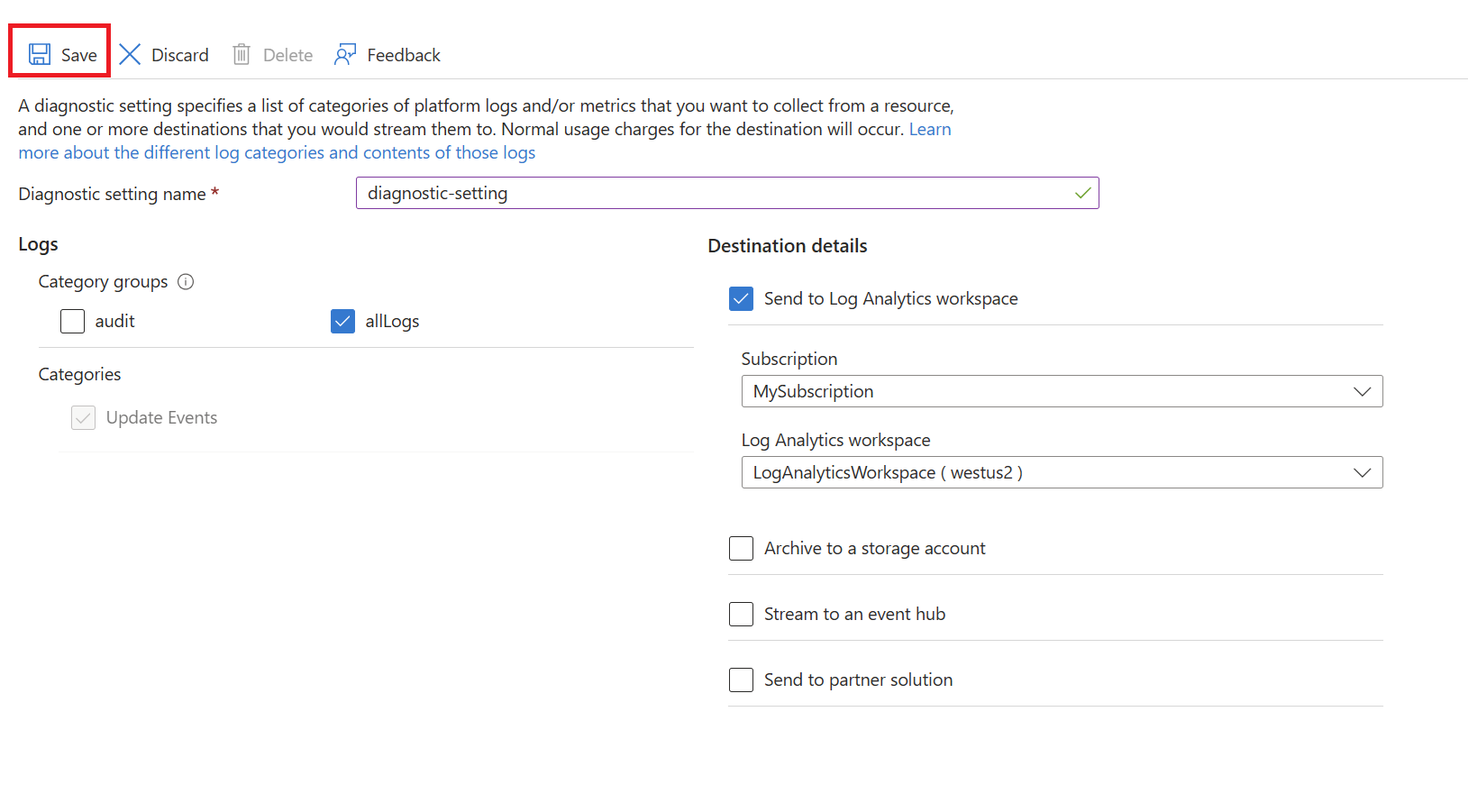

    Screenshot platform Azure. Pengaturan konfigurasi diagnostik.

Setelah Anda membuat pengaturan diagnostik, data akan mulai mengalir ke tujuan yang Anda pilih dalam waktu 90 menit.
