HPE Edgeline EL300

Artikel ini menjelaskan appliance HPE Edgeline EL300 untuk sensor OT.

Catatan

Appliance warisan disertifikasi tetapi saat ini tidak ditawarkan sebagai appliance yang telah dikonfigurasi sebelumnya.

Karakteristik appliance	Detail
Profil perangkat keras	L100
Performa	Bandwidth maks: 100 Mbps Perangkat maks: 800
Spesifikasi fisik	Pemasangan: Kit pemasangan, Din Rail Port: 5x RJ45
Keadaan	Didukung, Tidak tersedia pra-konfigurasi

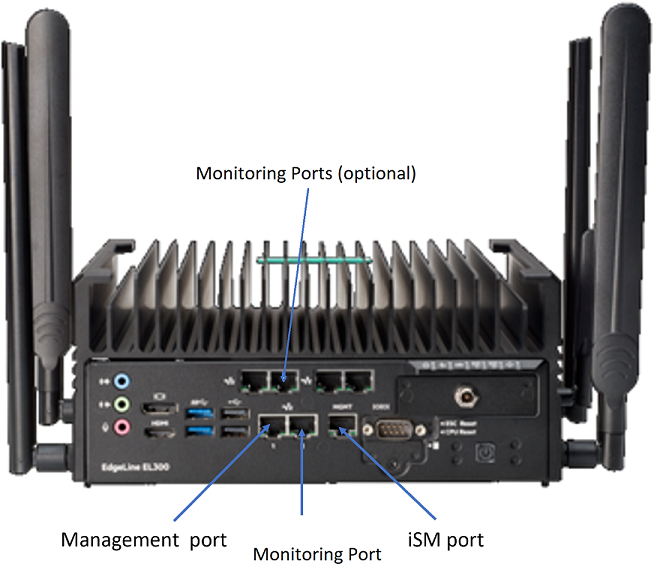

Gambar berikut menunjukkan tampilan panel belakang HPE Edgeline EL300.

Spesifikasi

Komponen	Spesifikasi teknis
Konstruksi	Desain aluminium, tanpa kipas, dan anti debu
Dimensi (panjang x lebar x tinggi)	Tinggi 200,5 mm (7,9”), lebar 232 mm (9,14”), dan kedalaman 100 mm (3,9”)
Beban	4,91 KG (10,83 pon)
CPU	Intel Core i7-8650U (1,9GHz/4-core/15W)
Chipset	Pengontrol Hub Platform Intel® Q170
Memori	8 GB DDR4 2133 MHz Wide Temperature SODIMM
Penyimpanan	HPE Edgeline 256-GB SATA 6G Read Intensive M.2 2242 SSD garansi 3 tahun
Pengontrol jaringan	Port Ethernet 6x Gigabit oleh Intel® I219
Akses perangkat	4 USB: Dua bagian depan; dua bagian belakang; 1 internal
Adapter Daya	250V/10A
Pemasangan	Kit pemasangan, Din Rail
Suhu Pengoperasian	0C hingga +70C
Kelembapan	10%~90%, non-kondensasi
Getaran	0,3 gram 10 Hz hingga 300 Hz, 15 menit per sumbu - Rel Din
Guncangan	10G 10 md, setengah sinus, tiga untuk setiap sumbu. (Baik pulsa positif dan negatif) - Din Rail

HPE Edgeline EL300 - Tagihan bahan

Produk	Deskripsi
P25828-B21	Sistem HPE Edgeline EL300 v2 Converged Edge
P25828-B21 B19	Sistem HPE EL300 v2 Converged Edge
P25833-B21	Intel Core i7-8650U (1.9GHz/4-core/15W) Kit Prosesor FIO Basic untuk HPE Edgeline EL300
P09176-B21	HPE Edgeline 8 GB (1x8 GB) Dual Rank x8 DDR4-2666 SODIMM WT CAS-19-19-19 Registered Memory FIO Kit
P09188-B21	HPE Edgeline 256-GB SATA 6G Read Intensive M.2 2242 Garansi 3 SSD suhu lebar
P04054-B21	Kit Pengaktifan HPE Edgeline EL300 SFF ke M.2
P08120-B21	Papan Transfer HPE Edgeline EL300 12VDC FIO
P08641-B21	Catu Daya HPE Edgeline EL300 80W 12VDC
AF564A	Kabel Daya HPE C13 - SI-32 IL 250 V 10 Amp 1,83 m
P25835-B21	Papan Operator HPE EL300 v2 FIO
R1P49AAE	HPE EL300 iSM Adv 3 yr 24x7 Sup_Upd E-LTU
P08018-B21 opsional	Kit Braket Profil Rendah HPE Edgeline EL300
P08019-B21 opsional	Kit Pemasangan Rail HPE Edgeline EL300 DIN
P08020-B21 opsional	Kit Pemasangan DInding HPE Edgeline EL300
P03456-B21 opsional	HPE Edgeline 1-GbE 4-port TSN FIO Daughter Card

Penginstalan HPE EdgeLine 300

Bagian ini menjelaskan cara menginstal perangkat lunak Defender untuk IoT pada appliance HPE EdgeLine 300.

Penginstalan meliputi:

• Mengaktifkan akses jarak jauh
• Mengonfigurasi pengaturan BIOS
• Menginstal perangkat lunak Defender untuk IoT

Pengguna administratif default disediakan. Kami sarankan Anda untuk mengubah kata sandi selama proses konfigurasi jaringan.

Catatan

Prosedur penginstalan hanya relevan jika Anda perlu menginstal ulang perangkat lunak pada perangkat yang telah dikonfigurasi sebelumnya, atau jika Anda membeli perangkat keras Anda sendiri dan mengonfigurasi appliance sendiri.

Aktifkan akses jarak jauh

1. Masukkan Alamat IP iSM ke browser web Anda.

2. Masuk menggunakan nama pengguna dan kata sandi default yang ditemukan di appliance Anda.

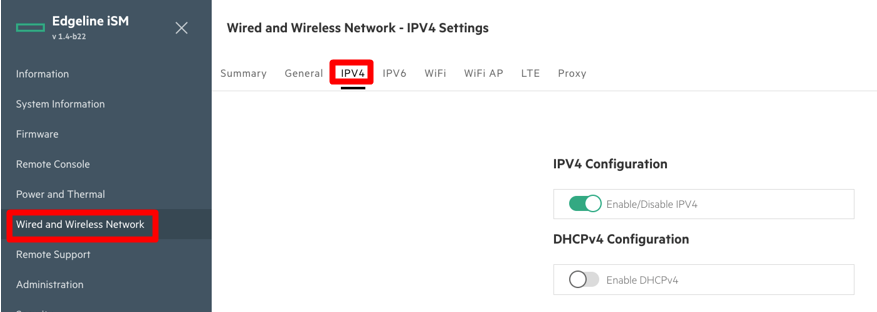

3. Navigasikan ke IPV4 Jaringan>Berkabel dan Nirkabel



4. Alihkan opsi DHCP ke nonaktif.

5. Konfigurasikan alamat IPv4 seperti:

   • Alamat IPV4: 192.168.1.125
   • Subnet Mask IPV4: 255.255.255.0
   • Gateway IPV4: 192.168.1.1

6. Pilih Terapkan.

7. Keluar dan reboot appliance.

Konfigurasikan BIOS

Prosedur ini menjelaskan cara memperbarui konfigurasi BIOS HPE untuk penyebaran OT Anda.

Untuk mengonfigurasi BIOS:

1. Nyalakan appliance, dan dorong F9 untuk memasuki BIOS.

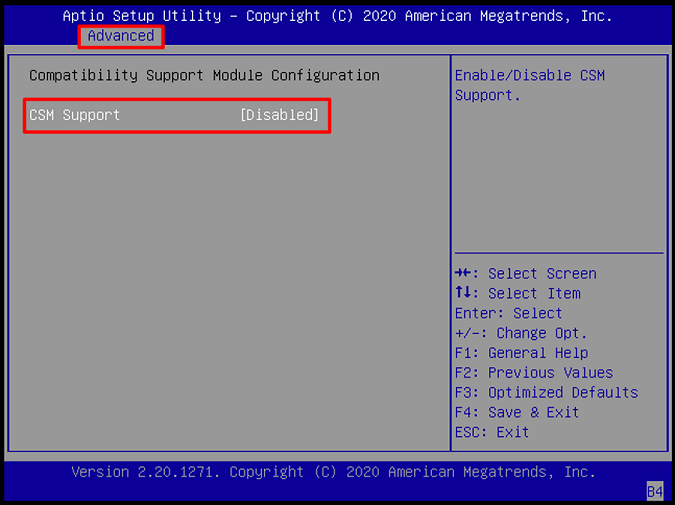

2. Pilih Tingkat Lanjut, dan gulir ke bawah ke Dukungan CSM.



3. Tekan Enter untuk mengaktifkan Dukungan CSM.

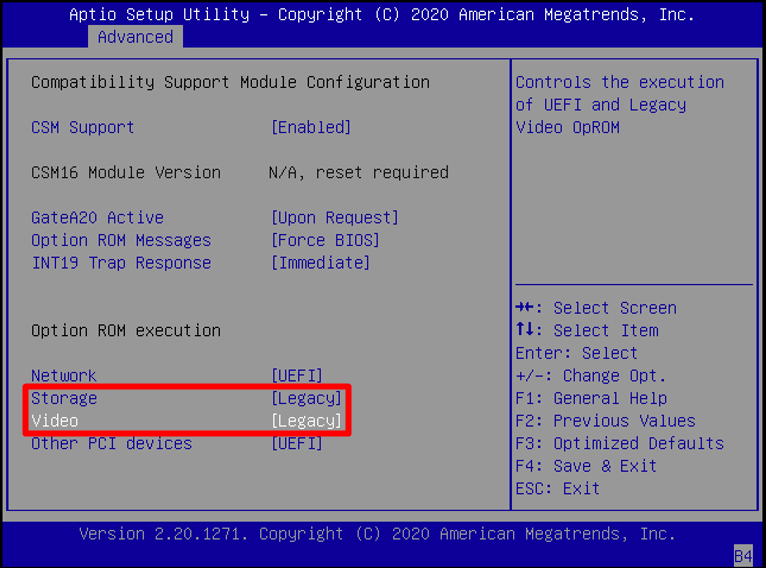

4. Buka Penyimpanan, dan tekan +/- untuk mengubahnya menjadi Warisan.

5. Buka Video, dan tekan +/- untuk mengubahnya menjadi Warisan.

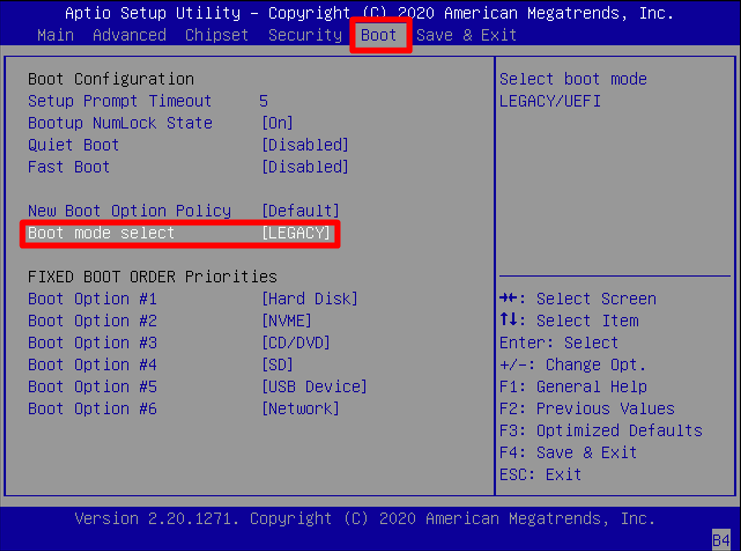

6. Buka Boot>Pilih mode boot.

7. Tekan +/- untuk mengubahnya menjadi Warisan.

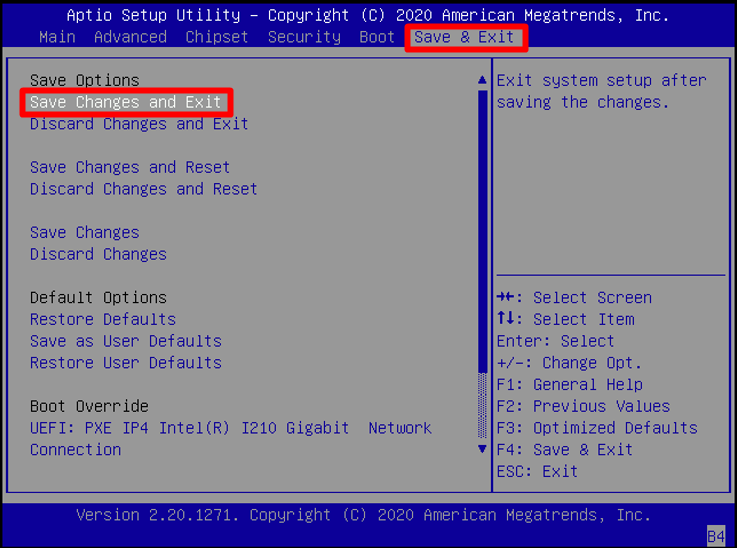

8. Buka Simpan & Keluar.

9. Pilih Simpan Perubahan dan Keluar.



10. Pilih Ya, dan alat akan reboot.

11. Tekan F11 untuk masuk ke Menu Boot.

12. Pilih perangkat dengan gambar sensor. Baik DVD atau USB.

13. Lanjutkan dengan menginstal perangkat lunak Defender untuk IoT Anda. Untuk informasi selengkapnya, lihat Penginstalan perangkat lunak Defender untuk IoT.

Langkah berikutnya

Lanjutkan memahami persyaratan sistem untuk peralatan fisik atau virtual. Untuk informasi selengkapnya, lihat Appliance mana yang saya butuhkan?.

Kemudian, gunakan salah satu prosedur berikut untuk melanjutkan:

• Mengunduh perangkat lunak untuk sensor OT
