Important
Log alur kelompok keamanan jaringan (NSG) akan dihentikan pada 30 September 2027. Setelah 30 Juni 2025, Anda tidak akan lagi dapat membuat log alur NSG baru. Sebaiknya migrasikan ke log alur jaringan virtual, yang mengatasi batasan log alur NSG. Setelah tanggal penghentian, analitik lalu lintas yang diaktifkan untuk log alur NSG tidak akan lagi didukung, dan sumber daya log alur NSG yang ada di langganan Anda akan dihapus. Namun, rekaman log alur NSG yang ada tidak akan dihapus dari Azure Storage dan akan terus mengikuti kebijakan penyimpanan yang dikonfigurasi. Untuk informasi selengkapnya, lihat pengumuman resmi.
Pengelogan alur kelompok keamanan jaringan (NSG) adalah fitur Azure Network Watcher yang memungkinkan Anda mencatat informasi tentang lalu lintas IP yang mengalir melalui grup keamanan jaringan. Data aliran dikirim ke Azure Storage tempat Anda dapat mengaksesnya dan mengekspornya ke alat visualisasi, solusi manajemen informasi keamanan dan peristiwa (SIEM), atau sistem deteksi intrusi (IDS) pilihan Anda.
Mengapa menggunakan log alur?
Sangat penting untuk memantau, mengelola, dan mengetahui jaringan Anda sendiri sehingga Anda dapat melindungi dan mengoptimalkannya. Anda perlu mengetahui status jaringan saat ini, siapa yang tersambung, dan dari mana pengguna terhubung. Anda juga perlu tahu port mana yang terbuka untuk internet, perilaku jaringan apa yang diharapkan, perilaku jaringan apa yang tidak teratur, dan ketika terjadi lonjakan lalu lintas yang tiba-tiba.
Log alur adalah sumber kebenaran untuk semua aktivitas jaringan di lingkungan cloud Anda. Baik Anda berada dalam startup yang mencoba mengoptimalkan sumber daya atau perusahaan besar yang mencoba mendeteksi gangguan, log alur dapat membantu. Anda dapat menggunakannya untuk mengoptimalkan alur jaringan, memantau throughput, memverifikasi kepatuhan, mendeteksi gangguan, dan banyak lagi.
Kasus penggunaan umum
Pemantauan jaringan
- Identifikasi lalu lintas yang tidak diketahui atau tidak diinginkan.
- Pantau tingkat lalu lintas dan konsumsi bandwidth.
- Filter log alur menurut IP dan port untuk memahami perilaku aplikasi.
- Ekspor log alur ke alat analitik dan visualisasi pilihan Anda untuk menyiapkan dasbor pemantauan.
Pemantauan dan pengoptimalan penggunaan
- Identifikasi pembicara teratas dalam jaringan Anda.
- Gabungkan dengan data GeoIP untuk mengidentifikasi lalu lintas wilayah.
- Memahami pertumbuhan lalu lintas untuk perkiraan kapasitas.
- Gunakan data untuk menghapus aturan lalu lintas yang terlalu ketat.
Compliance
- Gunakan data alur untuk memverifikasi isolasi jaringan dan kepatuhan terhadap aturan akses perusahaan.
Forensik jaringan dan analisis keamanan
- Menganalisis alur jaringan dari IP dan antarmuka jaringan yang disusupi.
- Ekspor log alur ke alat SIEM atau IDS apa pun yang Anda pilih.
Cara kerja log alur NSG
Properti utama log alur NSG meliputi:
- Log alur beroperasi di Lapisan 4 dari model Open Systems Interconnection (OSI) dan merekam semua alur IP yang masuk dan keluar dari grup keamanan jaringan.
- Log dikumpulkan pada interval 1 menit melalui platform Azure. Mereka tidak memengaruhi sumber daya Azure atau performa jaringan Anda dengan cara apa pun.
- Log ditulis dalam format JSON dan menampilkan alur keluar dan masuk per aturan kelompok keamanan jaringan.
- Setiap rekaman log berisi antarmuka jaringan (NIC) yang diterapkan alur, informasi 5 tuple, keputusan lalu lintas, dan (hanya untuk versi 2) informasi throughput.
- Log alur NSG memiliki fitur retensi yang memungkinkan penghapusan log secara otomatis hingga satu tahun setelah pembuatannya.
Note
Retensi hanya tersedia jika Anda menggunakan akun penyimpanan v2 tujuan umum.
Konsep inti untuk log alur meliputi:
- Jaringan yang ditentukan perangkat lunak diatur di sekitar jaringan virtual dan subnet. Anda dapat mengelola keamanan jaringan virtual dan subnet ini dengan menggunakan grup keamanan jaringan.
- Grup keamanan jaringan berisi aturan keamanan yang mengizinkan atau menolak lalu lintas jaringan ke atau dari sumber daya Azure tempat grup keamanan jaringan tersambung. Grup keamanan jaringan dapat dikaitkan dengan subnet atau antarmuka jaringan komputer virtual (VM). Untuk informasi selengkapnya, lihat Gambaran umum kelompok keamanan jaringan.
- Semua arus lalu lintas di jaringan Anda dievaluasi melalui aturan dalam kelompok keamanan jaringan yang berlaku. Hasil dari evaluasi ini adalah NSG flow logs.
- Log alur NSG dikumpulkan melalui platform Azure dan tidak memerlukan perubahan apa pun pada sumber daya Azure Anda.
- Ada dua jenis aturan kelompok keamanan jaringan: mengakhiri dan tidak mengakhiri. Masing-masing memiliki perilaku pengelogan yang berbeda:
- Aturan penolakan dihentikan. Grup keamanan jaringan yang menolak lalu lintas mencatatnya di dalam log aliran. Pemrosesan dalam kasus ini berhenti setelah NSG menolak lalu lintas.
- Izin aturan tidak mengakhiri. Jika kelompok keamanan jaringan mengizinkan lalu lintas, pemrosesan berlanjut ke kelompok keamanan jaringan berikutnya. Grup keamanan jaringan terakhir yang mengizinkan lalu lintas akan mencatat lalu lintas tersebut ke dalam log aliran.
- Log aliran NSG ditulis ke akun penyimpanan. Anda dapat mengekspor, memproses, menganalisis, dan memvisualisasikan log alur NSG dengan menggunakan alat seperti analitik lalu lintas Network Watcher, Splunk, Grafana, dan Stealthwatch.
Format Log
Log alur NSG mencakup properti berikut:
-
time: Waktu dalam UTC ketika peristiwa dicatat. -
systemId: ID sistem kelompok keamanan jaringan. -
category: Kategori acara. Kategorinya selaluNetworkSecurityGroupFlowEvent. -
resourceid: ID sumber daya grup keamanan jaringan. -
operationName: SelaluNetworkSecurityGroupFlowEvents. -
properties: Kumpulan properti alur:-
Version: Nomor versi skema peristiwa log alur. -
flows: Kumpulan aliran. Properti ini memiliki beberapa entri untuk aturan yang berbeda.-
rule: Aturan tempat alur dicantumkan. -
flows: Kumpulan aliran.-
mac: Alamat MAC NIC untuk VM tempat alur dikumpulkan. -
flowTuples: String yang mencakup berbagai properti untuk aliran tuple dalam format yang dipisahkan koma.-
Time stamp: Penanda waktu ketika aliran terjadi dalam format epoch UNIX. -
Source IP: Alamat IP sumber. -
Destination IP: Alamat IP tujuan. -
Source port: Port sumber. -
Destination port: Port tujuan. -
Protocol: Protokol alur. Nilai yang valid adalahTuntuk TCP danUuntuk UDP. -
Traffic flow: Arah arus lalu lintas. Nilai yang valid adalahIuntuk masuk danOuntuk keluar. -
Traffic decision: Apakah lalu lintas diizinkan atau ditolak. Nilai valid adalahAuntuk diizinkan danDuntuk ditolak. -
Flow State - Version 2 Only: Status dari alur. Status yang mungkin adalah:-
B: Mulailah, saat alur dibuat. Statistik tidak disediakan. -
C: Melanjutkan alur yang sedang berlangsung. Statistik disediakan pada interval 5 menit. -
E: Berakhir, saat alur dihentikan. Statistik disediakan.
-
-
Packets sent - Version 2 Only: Jumlah total paket TCP yang dikirim dari sumber ke tujuan sejak pembaruan terakhir. -
Bytes sent - Version 2 Only: Jumlah total byte paket TCP yang dikirim dari sumber ke tujuan sejak pembaruan terakhir. Byte paket termasuk header paket dan payload. -
Packets received - Version 2 Only: Jumlah total paket TCP yang dikirim dari tujuan ke sumber sejak pembaruan terakhir. -
Bytes received - Version 2 Only: Jumlah total byte paket TCP yang dikirim dari tujuan ke sumber sejak pembaruan terakhir. Byte paket mencakup header paket dan payload.
-
-
-
-
Log alur NSG versi 2 memperkenalkan konsep status alur. Anda dapat mengonfigurasi versi log alur yang Anda terima.
Status aliran B direkam saat alur dimulai. Keadaan C aliran dan keadaan E aliran adalah keadaan yang menandai kelanjutan aliran dan penghentian aliran. Kedua C status dan E berisi informasi bandwidth lalu lintas.
Sampel rekaman log
Dalam contoh log alur NSG berikut, beberapa rekaman mengikuti daftar properti yang dijelaskan sebelumnya.
Note
Nilai dalam properti flowTuples adalah daftar yang dipisahkan dengan koma.
Versi 1
Berikut adalah contoh format log alur NSG versi 1:
{
"records": [
{
"time": "2017-02-16T22:00:32.8950000Z",
"systemId": "55ff55ff-aa66-bb77-cc88-99dd99dd99dd",
"category": "NetworkSecurityGroupFlowEvent",
"resourceId": "/SUBSCRIPTIONS/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/RESOURCEGROUPS/FABRIKAMRG/PROVIDERS/MICROSOFT.NETWORK/NETWORKSECURITYGROUPS/FABRIAKMVM1-NSG",
"operationName": "NetworkSecurityGroupFlowEvents",
"properties": {
"Version": 1,
"flows": [
{
"rule": "DefaultRule_DenyAllInBound",
"flows": [
{
"mac": "000D3AF8801A",
"flowTuples": [
"1487282421,192.0.2.95,10.1.0.4,51529,5358,T,I,D"
]
}
]
},
{
"rule": "UserRule_default-allow-rdp",
"flows": [
{
"mac": "000D3AF8801A",
"flowTuples": [
"1487282370,192.0.2.17,10.1.0.4,61771,3389,T,I,A",
"1487282393,203.0.113.34,10.1.0.4,58596,3389,T,I,A",
"1487282393,192.0.2.154,10.1.0.4,61540,3389,T,I,A",
"1487282423,203.0.113.229,10.1.0.4,53163,3389,T,I,A"
]
}
]
}
]
}
},
{
"time": "2017-02-16T22:01:32.8960000Z",
"systemId": "55ff55ff-aa66-bb77-cc88-99dd99dd99dd",
"category": "NetworkSecurityGroupFlowEvent",
"resourceId": "/SUBSCRIPTIONS/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/RESOURCEGROUPS/FABRIKAMRG/PROVIDERS/MICROSOFT.NETWORK/NETWORKSECURITYGROUPS/FABRIAKMVM1-NSG",
"operationName": "NetworkSecurityGroupFlowEvents",
"properties": {
"Version": 1,
"flows": [
{
"rule": "DefaultRule_DenyAllInBound",
"flows": [
{
"mac": "000D3AF8801A",
"flowTuples": [
"1487282481,198.51.100.194,10.1.0.4,53,1732,U,I,D"
]
}
]
},
{
"rule": "UserRule_default-allow-rdp",
"flows": [
{
"mac": "000D3AF8801A",
"flowTuples": [
"1487282435,198.51.100.68,10.1.0.4,57776,3389,T,I,A",
"1487282454,203.0.113.170,10.1.0.4,59085,3389,T,I,A",
"1487282477,192.0.2.50,10.1.0.4,65078,3389,T,I,A"
]
}
]
}
]
}
},
{
"records": [
{
"time": "2017-02-16T22:00:32.8950000Z",
"systemId": "55ff55ff-aa66-bb77-cc88-99dd99dd99dd",
"category": "NetworkSecurityGroupFlowEvent",
"resourceId": "/SUBSCRIPTIONS/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/RESOURCEGROUPS/FABRIKAMRG/PROVIDERS/MICROSOFT.NETWORK/NETWORKSECURITYGROUPS/FABRIAKMVM1-NSG",
"operationName": "NetworkSecurityGroupFlowEvents",
"properties": {
"Version": 1,
"flows": [
{
"rule": "DefaultRule_DenyAllInBound",
"flows": [
{
"mac": "000D3AF8801A",
"flowTuples": [
"1487282421,192.0.2.95,10.1.0.4,51529,5358,T,I,D"
]
}
]
},
{
"rule": "UserRule_default-allow-rdp",
"flows": [
{
"mac": "000D3AF8801A",
"flowTuples": [
"1487282370,192.0.2.17,10.1.0.4,61771,3389,T,I,A",
"1487282393,203.0.113.34,10.1.0.4,58596,3389,T,I,A",
"1487282393,192.0.2.154,10.1.0.4,61540,3389,T,I,A",
"1487282423,203.0.113.229,10.1.0.4,53163,3389,T,I,A"
]
}
]
}
]
}
},
{
"time": "2017-02-16T22:01:32.8960000Z",
"systemId": "55ff55ff-aa66-bb77-cc88-99dd99dd99dd",
"category": "NetworkSecurityGroupFlowEvent",
"resourceId": "/SUBSCRIPTIONS/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/RESOURCEGROUPS/FABRIKAMRG/PROVIDERS/MICROSOFT.NETWORK/NETWORKSECURITYGROUPS/FABRIAKMVM1-NSG",
"operationName": "NetworkSecurityGroupFlowEvents",
"properties": {
"Version": 1,
"flows": [
{
"rule": "DefaultRule_DenyAllInBound",
"flows": [
{
"mac": "000D3AF8801A",
"flowTuples": [
"1487282481,198.51.100.194,10.1.0.4,53,1732,U,I,D"
]
}
]
},
{
"rule": "UserRule_default-allow-rdp",
"flows": [
{
"mac": "000D3AF8801A",
"flowTuples": [
"1487282435,198.51.100.68,10.1.0.4,57776,3389,T,I,A",
"1487282454,203.0.113.170,10.1.0.4,59085,3389,T,I,A",
"1487282477,192.0.2.50,10.1.0.4,65078,3389,T,I,A"
]
}
]
}
]
}
},
{
"time": "2017-02-16T22:02:32.9040000Z",
"systemId": "55ff55ff-aa66-bb77-cc88-99dd99dd99dd",
"category": "NetworkSecurityGroupFlowEvent",
"resourceId": "/SUBSCRIPTIONS/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/RESOURCEGROUPS/FABRIKAMRG/PROVIDERS/MICROSOFT.NETWORK/NETWORKSECURITYGROUPS/FABRIAKMVM1-NSG",
"operationName": "NetworkSecurityGroupFlowEvents",
"properties": {
"Version": 1,
"flows": [
{
"rule": "DefaultRule_DenyAllInBound",
"flows": [
{
"mac": "000D3AF8801A",
"flowTuples": [
"1487282492,203.0.113.29,10.1.0.4,28918,5358,T,I,D",
"1487282505,192.0.2.55,10.1.0.4,8080,8080,T,I,D"
]
}
]
},
{
"rule": "UserRule_default-allow-rdp",
"flows": [
{
"mac": "000D3AF8801A",
"flowTuples": [
"1487282512,192.0.2.154,10.1.0.4,59046,3389,T,I,A"
]
}
]
}
]
}
}
]
}
]
}
Versi 2
Berikut adalah contoh format log alur NSG versi 2:
{
"records": [
{
"time": "2018-11-13T12:00:35.3899262Z",
"systemId": "66aa66aa-bb77-cc88-dd99-00ee00ee00ee",
"category": "NetworkSecurityGroupFlowEvent",
"resourceId": "/SUBSCRIPTIONS/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/RESOURCEGROUPS/FABRIKAMRG/PROVIDERS/MICROSOFT.NETWORK/NETWORKSECURITYGROUPS/FABRIAKMVM1-NSG",
"operationName": "NetworkSecurityGroupFlowEvents",
"properties": {
"Version": 2,
"flows": [
{
"rule": "DefaultRule_DenyAllInBound",
"flows": [
{
"mac": "000D3AF87856",
"flowTuples": [
"1542110402,192.0.2.190,10.5.16.4,28746,443,U,I,D,B,,,,",
"1542110424,203.0.113.10,10.5.16.4,56509,59336,T,I,D,B,,,,",
"1542110432,198.51.100.8,10.5.16.4,48495,8088,T,I,D,B,,,,"
]
}
]
},
{
"rule": "DefaultRule_AllowInternetOutBound",
"flows": [
{
"mac": "000D3AF87856",
"flowTuples": [
"1542110377,10.5.16.4,203.0.113.118,59831,443,T,O,A,B,,,,",
"1542110379,10.5.16.4,203.0.113.117,59932,443,T,O,A,E,1,66,1,66",
"1542110379,10.5.16.4,203.0.113.115,44931,443,T,O,A,C,30,16978,24,14008",
"1542110406,10.5.16.4,198.51.100.225,59929,443,T,O,A,E,15,8489,12,7054"
]
}
]
}
]
}
},
{
"time": "2018-11-13T12:01:35.3918317Z",
"systemId": "66aa66aa-bb77-cc88-dd99-00ee00ee00ee",
"category": "NetworkSecurityGroupFlowEvent",
"resourceId": "/SUBSCRIPTIONS/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/RESOURCEGROUPS/FABRIKAMRG/PROVIDERS/MICROSOFT.NETWORK/NETWORKSECURITYGROUPS/FABRIAKMVM1-NSG",
"operationName": "NetworkSecurityGroupFlowEvents",
"properties": {
"Version": 2,
"flows": [
{
"rule": "DefaultRule_DenyAllInBound",
"flows": [
{
"mac": "000D3AF87856",
"flowTuples": [
"1542110437,125.64.94.197,10.5.16.4,59752,18264,T,I,D,B,,,,",
"1542110475,80.211.72.221,10.5.16.4,37433,8088,T,I,D,B,,,,",
"1542110487,46.101.199.124,10.5.16.4,60577,8088,T,I,D,B,,,,",
"1542110490,176.119.4.30,10.5.16.4,57067,52801,T,I,D,B,,,,"
]
}
]
}
]
}
}
]
}

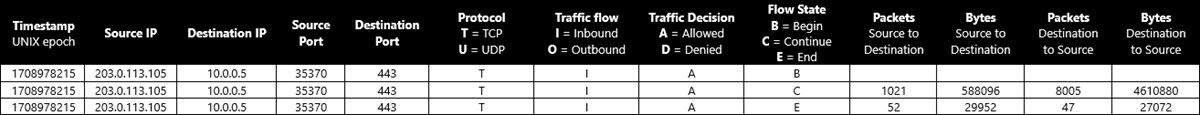

Perhitungan log untuk tuple dan bandwidth
Berikut adalah contoh menghitung bandwidth untuk tuples aliran dari percakapan TCP antara 203.0.113.105:35370 dan 10.0.0.5:443:
1708978215,203.0.113.105,10.0.0.5,35370,443,T,I,A,B,,,,
1708978215,203.0.113.105,10.0.0.5,35370,443,T,I,A,C,1021,588096,8005,4610880
1708978215,203.0.113.105,10.0.0.5,35370,443,T,I,A,E,52,29952,47,27072
Untuk status alur kelanjutan (C) dan akhir (E), jumlah byte dan paket adalah jumlah total sejak pencatatan tuple alur sebelumnya. Dalam contoh percakapan, jumlah total paket yang ditransfer adalah 1021+52+8005+47 = 9125. Jumlah total byte yang ditransfer adalah 588096+29952+4610880+27072 = 5256000.
Bekerja dengan catatan aliran data
Membaca dan mengekspor log alur
Untuk mempelajari cara membaca dan mengekspor log alur NSG, lihat salah satu panduan berikut:
- Mengunduh dan melihat log alur
- Membaca log alur menggunakan fungsi PowerShell
- Mengekspor log alur NSG ke Splunk
File log alur NSG disimpan di akun penyimpanan di jalur berikut:
https://{storageAccountName}.blob.core.windows.net/insights-logs-networksecuritygroupflowevent/resourceId=/SUBSCRIPTIONS/{subscriptionID}/RESOURCEGROUPS/{resourceGroupName}/PROVIDERS/MICROSOFT.NETWORK/NETWORKSECURITYGROUPS/{nsgName}/y={year}/m={month}/d={day}/h={hour}/m=00/macAddress={macAddress}/PT1H.json
Memvisualisasikan log alur
Untuk mempelajari cara memvisualisasikan log alur NSG, lihat salah satu panduan berikut:
- Memvisualisasikan log alur NSG menggunakan analitik lalu lintas Network Watcher
- Memvisualisasikan log alur NSG menggunakan Power BI
- Memvisualisasikan log alur NSG menggunakan Elastic Stack
- Mengelola dan menganalisis log alur NSG menggunakan Grafana
- Mengelola dan menganalisis log alur NSG menggunakan Graylog
Pertimbangan untuk log alur NSG
Akun penyimpanan
- Lokasi: Akun penyimpanan harus berada di wilayah yang sama dengan grup keamanan jaringan.
- Langganan: Akun penyimpanan harus berada dalam langganan grup keamanan jaringan yang sama atau dalam langganan yang terkait dengan penyewa Microsoft Entra yang sama dari langganan grup keamanan jaringan.
- Tingkat performa: Akun penyimpanan harus standar. Akun penyimpanan premium tidak didukung.
- Rotasi kunci yang dikelola sendiri: Jika Anda mengubah atau memutar kunci akses ke akun penyimpanan Anda, log alur NSG berhenti berfungsi. Untuk memperbaiki masalah ini, Anda harus menonaktifkan lalu mengaktifkan kembali log alur NSG.
Cost
Pengelogan aliran NSG ditagih berdasarkan volume dari log yang dihasilkan. Volume lalu lintas yang tinggi dapat mengakibatkan volume log aliran besar, yang meningkatkan biaya terkait.
Harga log alur NSG tidak menyertakan biaya penyimpanan yang terkait. Menyimpan data log alur NSG selamanya atau menggunakan fitur kebijakan penyimpanan berarti menimbulkan biaya penyimpanan untuk jangka waktu yang lama.
Aturan TCP masuk non-default
Kelompok keamanan jaringan diimplementasikan sebagai firewall dengan kondisi. Tetapi karena keterbatasan platform saat ini, aturan keamanan non-default kelompok keamanan jaringan yang memengaruhi alur TCP masuk diterapkan dengan cara tanpa status.
Alur yang dipengaruhi oleh aturan masuk yang bukan default menjadi tidak berakhir. Selain itu, jumlah byte dan paket tidak direkam untuk arus data ini. Karena faktor-faktor tersebut, jumlah byte dan paket yang dilaporkan dalam log alur NSG (dan analitik lalu lintas Network Watcher) bisa berbeda dari angka aktual.
Anda dapat mengatasi perbedaan ini dengan mengatur FlowTimeoutInMinutes properti pada jaringan virtual terkait ke nilai non-null. Anda dapat mencapai perilaku stateful default dengan mengatur FlowTimeoutInMinutes ke 4 menit. Untuk koneksi jangka panjang di mana Anda tidak ingin alur terputus dari layanan atau tujuan, Anda dapat mengatur FlowTimeoutInMinutes ke nilai hingga 30 menit. Gunakan Set-AzVirtualNetwork untuk mengatur FlowTimeoutInMinutes properti:
$virtualNetwork = @{
Name = 'myVNet'
ResourceGroupName = 'myResourceGroup'
}
$virtualNetworkConfig = Get-AzVirtualNetwork @virtualNetwork
$virtualNetworkConfig.FlowTimeoutInMinutes = 4
$virtualNetworkConfig | Set-AzVirtualNetwork

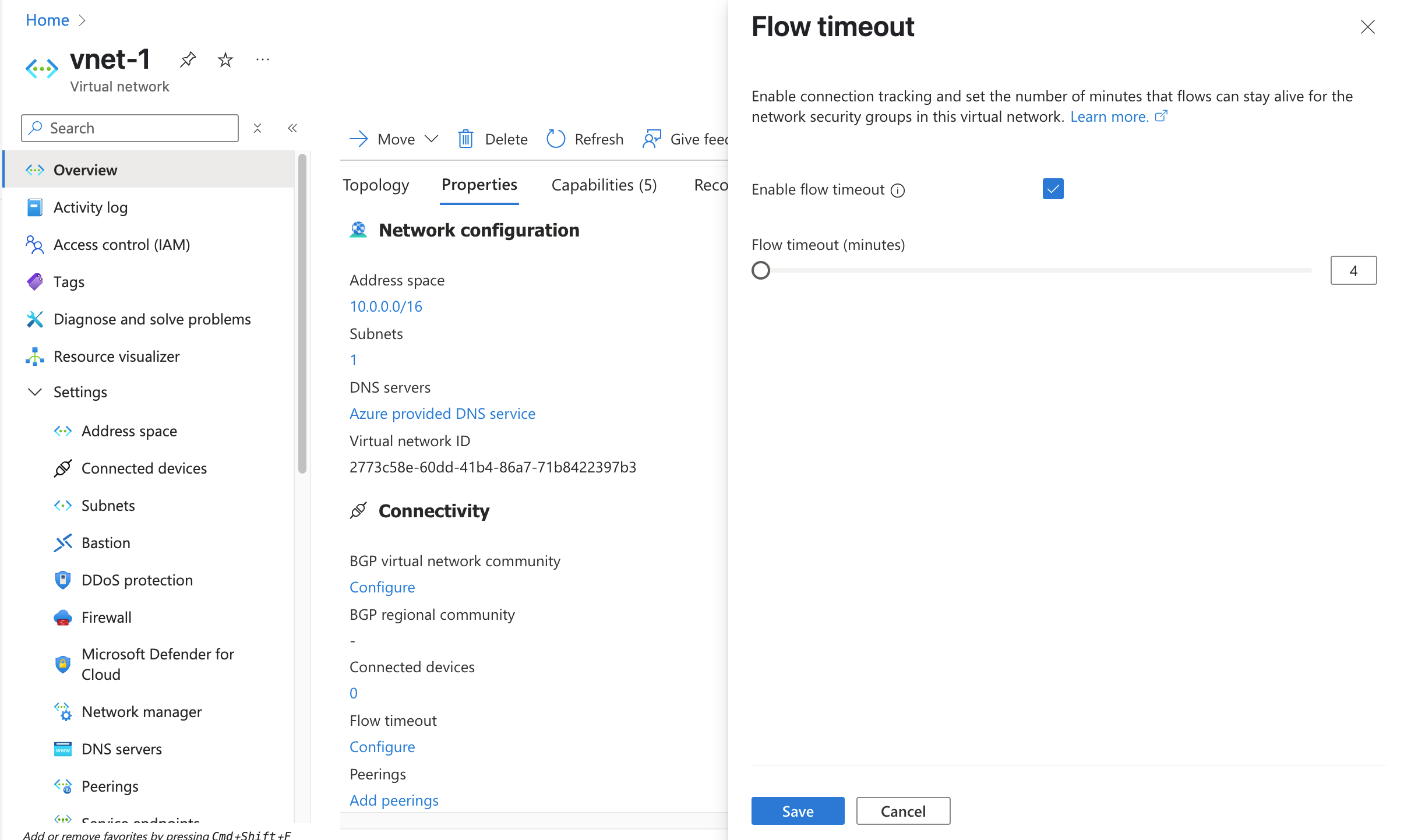

Batas waktu alur juga dapat diatur menggunakan portal Microsoft Azure:
Alur masuk yang tercatat dari IP internet ke VM tanpa IP publik
Komputer virtual (VM) yang tidak memiliki alamat IP publik yang terkait dengan NIC sebagai IP publik tingkat instans, atau yang merupakan bagian dari kumpulan back-end load balancer dasar, menggunakan SNAT default. Azure menetapkan alamat IP ke VM tersebut untuk memfasilitasi konektivitas keluar. Akibatnya, Anda mungkin akan melihat entri log alur untuk aliran dari alamat IP internet, jika aliran tersebut ditujukan ke port dalam rentang port yang dialokasikan untuk SNAT.
Meskipun Azure tidak mengizinkan alur ini ke VM, Azure mencatat upaya ini dan menampilkannya di log alur NSG Network Watcher sesuai dengan rancangannya. Kami menyarankan agar Anda secara eksplisit memblokir lalu lintas internet masuk yang tidak diinginkan dengan kelompok keamanan jaringan.
Grup keamanan jaringan pada subnet gateway ExpressRoute
Kami tidak menyarankan Anda mencatat alur pada subnet gateway Azure ExpressRoute karena lalu lintas dapat melewati jenis gateway tersebut (misalnya, FastPath). Jika NSG terhubung dengan subnet gateway ExpressRoute dan catatan aliran NSG diaktifkan, maka aliran keluar ke komputer virtual mungkin tidak ditangkap. Aliran tersebut harus ditangkap di subnet atau NIC vm.
Lalu lintas ke titik akhir pribadi
Lalu lintas ke titik akhir privat hanya dapat ditangkap di VM sumber. Lalu lintas dicatat dengan alamat IP sumber VM dan alamat IP tujuan titik akhir privat. Lalu lintas tidak dapat dicatat di titik akhir privat itu sendiri karena keterbatasan platform.
Dukungan untuk grup keamanan jaringan yang terkait dengan subnet Application Gateway v2
Log alur NSG untuk grup keamanan jaringan yang terkait dengan subnet Azure Application Gateway V2 saat ini tidak didukung. Log alur NSG untuk grup keamanan jaringan yang terkait dengan subnet Application Gateway V1 didukung.
Layanan yang tidak kompatibel
Saat ini, layanan Azure ini tidak mendukung log alur NSG:
- Azure Container Instances
- Azure Container Apps
- Aplikasi Logika Azure
- Azure Functions
- Penyelesai Privat Azure DNS
- Layanan Aplikasi
- Azure Database untuk MariaDB
- Basis Data Azure untuk MySQL
- Azure Database for PostgreSQL
- Azure SQL Managed Instance
- Azure NetApp Files
- Microsoft Power Platform
Note
Layanan aplikasi yang disebarkan di bawah paket Azure App Service tidak mendukung log alur NSG. Untuk mempelajari lebih lanjut, lihat Cara kerja integrasi jaringan virtual.
Komputer virtual yang tidak kompatibel
Log alur NSG tidak didukung pada ukuran komputer virtual berikut:
Kami menyarankan agar Anda menggunakan log alur jaringan virtual untuk ukuran komputer virtual ini.
Note
Komputer virtual yang menjalankan lalu lintas jaringan berat mungkin mengalami kegagalan pengelogan alur. Kami menyarankan agar Anda memigrasikan log alur NSG ke Log alur jaringan virtual untuk jenis beban kerja ini.
Praktik terbaik
Aktifkan log alur NSG pada subnet penting: Log alur harus diaktifkan pada semua subnet penting dalam langganan Anda sebagai praktik terbaik audit dan keamanan.
Aktifkan log alur NSG pada semua grup keamanan jaringan yang terpasang pada sumber daya: Log alur NSG dikonfigurasi pada grup keamanan jaringan. Alur hanya dikaitkan dengan satu aturan kelompok keamanan jaringan. Dalam skenario di mana Anda menggunakan beberapa kelompok keamanan jaringan, sebaiknya aktifkan log alur NSG pada semua grup keamanan jaringan yang diterapkan di subnet sumber daya dan antarmuka jaringan (NIC) untuk memastikan bahwa semua lalu lintas direkam. Untuk informasi selengkapnya, lihat Cara grup keamanan jaringan memfilter lalu lintas jaringan.
Berikut adalah beberapa tugas umum:
- Beberapa NIC di komputer virtual: Jika beberapa NIC dilampirkan ke komputer virtual, Anda harus mengaktifkan log alur pada semuanya.
- Grup keamanan jaringan di tingkat NIC dan subnet: Jika grup keamanan jaringan dikonfigurasi di tingkat NIC dan tingkat subnet, Anda harus mengaktifkan log alur di kedua grup keamanan jaringan. Urutan pemrosesan aturan yang tepat oleh kelompok keamanan jaringan di tingkat NIC dan subnet bergantung pada platform dan bervariasi dari kasus ke kasus. Arus lalu lintas dicatat pada kelompok keamanan jaringan yang diproses terakhir. Status platform mengubah urutan pemrosesan. Anda harus memeriksa kedua log alur.
- Subnet kluster Azure Kubernetes Service (AKS): AKS menambahkan grup keamanan jaringan default di subnet kluster. Anda harus mengaktifkan catatan alur NSG pada kelompok keamanan jaringan ini.
Penyediaan penyimpanan: Menyediakan penyimpanan yang sesuai dengan volume log lalu lintas yang diharapkan.
Penamaan: Nama grup keamanan jaringan harus hingga 80 karakter, dan nama aturan kelompok keamanan jaringan harus hingga 65 karakter. Jika nama melebihi batas karakternya, nama tersebut mungkin terpotong selama pengelogan.
Pemecahan masalah umum
Saya tidak dapat mengaktifkan log alur NSG
Anda mungkin mendapatkan kesalahan AuthorizationFailed atau GatewayAuthenticationFailed , jika Anda tidak mengaktifkan penyedia sumber daya Microsoft.Insights pada langganan Anda sebelum mencoba mengaktifkan log alur NSG. Untuk informasi selengkapnya, lihat Mendaftarkan penyedia Insight.
Saya mengaktifkan log alur NSG tetapi tidak melihat data di akun penyimpanan saya
Masalah ini mungkin terkait dengan:
Waktu penyiapan: Log alur NSG dapat memakan waktu hingga 5 menit untuk muncul di akun penyimpanan Anda (jika dikonfigurasi dengan benar). File PT1H.json muncul. Untuk informasi selengkapnya, lihat Mengunduh log alur.
Kurangnya lalu lintas di grup keamanan jaringan Anda: Terkadang Anda tidak melihat log karena komputer virtual Anda tidak aktif, atau karena filter upstream di Application Gateway atau perangkat lain memblokir lalu lintas ke grup keamanan jaringan Anda.
Pricing
Log alur NSG dikenakan biaya per gigabyte log alur Jaringan yang dikumpulkan dan dilengkapi dengan tingkat gratis 5 GB/bulan per langganan.
Jika analitik lalu lintas diaktifkan dengan log alur NSG, harga analitik lalu lintas berlaku pada tingkat pemrosesan per gigabyte. Analitik lalu lintas tidak ditawarkan dengan tingkat harga gratis. Untuk informasi selengkapnya, lihat Harga Network Watcher.
Penyimpanan log dibebankan secara terpisah. Untuk informasi selengkapnya, lihat Harga Azure Blob Storage dan pertimbangan berikut:
- Alur kerja log alur NSG secara berkala membuat panggilan API untuk membuat kontainer dan frekuensinya berbanding lurus dengan jumlah MAC terkait, dengan biaya yang dikenakan sesuai operasi penulisan dalam penyimpanan.
- Setiap perubahan konfigurasi atau kebijakan langganan yang mengarah ke upaya pengunggahan yang gagal tetap dikenakan biaya sesuai dengan kebijakan penagihan penyimpanan.
Availability
Tabel berikut mencantumkan wilayah yang didukung di mana Anda dapat mengaktifkan NSG flow logs.
- Amerika Utara / Amerika Selatan
- Europe
- Australia / Asia / Pasifik
- Timur Tengah / Afrika
- Azure Government
| Region | Log aliran grup keamanan jaringan | Log aliran jaringan virtual | Analitik lalu lintas | Ruang kerja Analitik Log |
|---|---|---|---|---|
| Brasil Selatan | ✓ | ✓ | ✓ | ✓ |
| Brasil Tenggara | ✓ | ✓ | ✓ | ✓ |
| Kanada Tengah | ✓ | ✓ | ✓ | ✓ |
| Kanada Timur | ✓ | ✓ | ✓ | ✓ |
| US Tengah | ✓ | ✓ | ✓ | ✓ |
| US Timur | ✓ | ✓ | ✓ | ✓ |
| US Timur 2 | ✓ | ✓ | ✓ | ✓ |
| Meksiko Tengah | ✓ | ✓ | ✓ | |
| US Tengah Utara | ✓ | ✓ | ✓ | ✓ |
| US Tengah Selatan | ✓ | ✓ | ✓ | ✓ |
| Barat Sentral AS | ✓ | ✓ | ✓ | ✓ |
| US Barat | ✓ | ✓ | ✓ | ✓ |
| Barat AS 2 | ✓ | ✓ | ✓ | ✓ |
| Barat AS 3 | ✓ | ✓ | ✓ | ✓ |
Konten terkait
- Untuk mempelajari cara mengelola log alur NSG, lihat Membuat, mengubah, menonaktifkan, atau menghapus log alur NSG.
- Untuk menemukan jawaban atas beberapa pertanyaan yang paling sering diajukan tentang log alur NSG, lihat Tanya Jawab Umum log alur.
- Untuk mempelajari tentang analitik lalu lintas, lihat Gambaran umum analitik lalu lintas.
