Merencanakan sistem Avere vFXT Anda

Artikel ini menjelaskan cara merencanakan kluster Avere vFXT for Azure baru yang diposisikan dan berukuran tepat untuk kebutuhan Anda.

Sebelum masuk ke Azure Marketplace atau membuat VM apa pun, pertimbangkan detail berikut:

• Bagaimana kluster akan berinteraksi dengan sumber daya Azure lainnya?
• Di mana elemen kluster harus berada di jaringan privat dan subnet?
• Jenis penyimpanan back-end apa yang akan Anda gunakan, dan bagaimana kluster akan mengaksesnya?
• Seberapa kuat simpul kluster Anda harus mendukung alur kerja Anda?

Baca terus untuk mempelajari lebih lanjut.

Pelajari komponen sistem

Sangat membantu untuk memahami komponen sistem Avere vFXT for Azure saat Anda mulai merencanakan.

• Node kluster - Kluster terdiri dari tiga VM atau lebih yang dikonfigurasi sebagai node kluster. Lebih banyak simpul memberi sistem throughput yang lebih tinggi dan cache yang lebih besar.

• Cache - Kapasitas cache dibagi rata di antara node kluster. Atur ukuran cache per simpul saat Anda membuat kluster; ukuran simpul ditambahkan untuk menjadi ukuran cache total.

• Pengontrol kluster - Pengontrol kluster adalah VM tambahan yang terletak di dalam subnet yang sama dengan node kluster. Pengontrol diperlukan untuk membuat kluster dan untuk tugas manajemen yang sedang berlangsung.

• Penyimpanan backend - Data yang ingin Anda cache disimpan dalam jangka panjang dalam sistem penyimpanan perangkat keras atau wadah Azure Blob. Anda dapat menambahkan penyimpanan setelah membuat kluster Avere vFXT for Azure, atau jika menggunakan penyimpanan Blob, Anda dapat menambahkan dan mengonfigurasi kontainer saat membuat kluster.

• Klien - Komputer klien yang menggunakan file cache terhubung ke kluster menggunakan jalur file virtual alih-alih mengakses sistem penyimpanan secara langsung. (Baca selengkapnya di Memasang kluster Avere vFXT.)

Langganan, grup sumber daya, dan infrastruktur jaringan

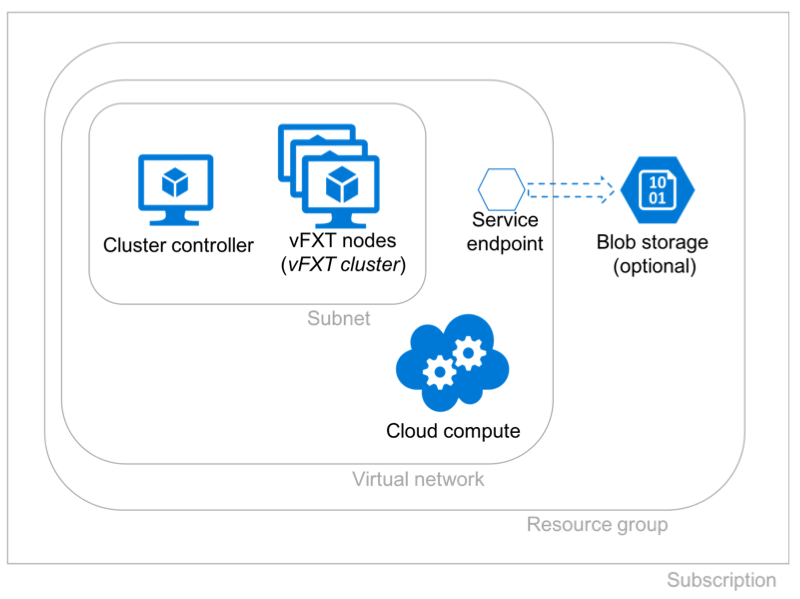

Pertimbangkan di mana elemen penyebaran Avere vFXT for Azure Anda akan berada. Diagram di bawah ini menunjukkan kemungkinan pengaturan untuk komponen Avere vFXT for Azure:

Ikuti panduan ini saat merencanakan infrastruktur jaringan kluster Avere vFXT Anda:

• Buat langganan baru untuk setiap penyebaran Avere vFXT for Azure. Kelola semua komponen dalam langganan ini.

  Manfaat menggunakan langganan baru untuk setiap penyebaran meliputi:

  • Pelacakan biaya yang lebih sederhana - Melihat dan mengaudit semua biaya dari sumber daya, infrastruktur, dan siklus komputasi dalam satu langganan.
  • Pembersihan yang lebih mudah - Anda dapat menghapus seluruh langganan setelah selesai dengan proyek.
  • Pemartisian kuota sumber daya yang nyaman - Isolasi klien dan kluster Avere vFXT dalam satu langganan untuk melindungi beban kerja penting lainnya dari kemungkinan pembatasan sumber daya. Pemisahan ini mencegah konflik saat memunculkan sejumlah besar klien untuk alur kerja komputasi berkinerja tinggi.

• Temukan sistem komputasi klien Anda yang dekat dengan kluster vFXT. Penyimpanan back-end bisa terletak lebih jauh.

• Temukan kluster vFXT dan VM pengontrol kluster bersama-sama - khususnya, mereka harus:

  • Di jaringan virtual yang sama
  • Dalam grup sumber daya yang sama
  • Menggunakan akun penyimpanan yang sama

  Templat pembuatan kluster menangani konfigurasi ini untuk sebagian besar situasi.

• Kluster harus terletak di subnetnya sendiri untuk menghindari konflik alamat IP dengan klien atau sumber daya komputasi lainnya.

• Gunakan templat pembuatan kluster untuk membuat sebagian besar sumber daya infrastruktur yang diperlukan untuk kluster, termasuk grup sumber daya, jaringan virtual, subnet, dan akun penyimpanan.

  Jika Anda ingin menggunakan sumber daya yang sudah ada, pastikan sumber daya tersebut memenuhi persyaratan dalam tabel ini.

  Sumber Daya	Gunakan yang sudah ada?	Persyaratan
  Grup sumber daya	Ya, jika kosong	Harus kosong
  Akun penyimpanan	Ya jika menyambungkan kontainer Blob yang ada setelah pembuatan kluster Tidak jika membuat kontainer Blob baru selama pembuatan kluster	Kontainer Blob yang ada harus kosong
  Jaringan virtual	Yes	Harus menyertakan titik akhir layanan penyimpanan jika membuat kontainer Azure Blob baru
  Subnet	Yes	Tidak dapat memuat sumber daya lain

Persyaratan alamat IP

Pastikan subnet kluster Anda memiliki rentang alamat IP yang cukup besar untuk mendukung kluster.

Kluster Avere vFXT menggunakan alamat IP berikut:

• Satu alamat IP manajemen kluster. Alamat ini dapat berpindah dari simpul ke node dalam kluster sesuai kebutuhan sehingga selalu tersedia. Gunakan alamat ini untuk menyambungkan ke alat konfigurasi Panel Kontrol Avere.
• Untuk setiap node kluster:
  • Setidaknya satu alamat IP yang menghadap klien. (Semua alamat yang menghadap klien dikelola oleh vserver kluster, yang dapat memindahkan alamat IP di antara simpul sesuai kebutuhan.)
  • Satu alamat IP untuk komunikasi kluster
  • Satu alamat IP instans (ditetapkan ke VM)

Jika Anda menggunakan penyimpanan Azure Blob, itu juga mungkin memerlukan alamat IP dari jaringan virtual kluster Anda:

• Akun penyimpanan Azure Blob memerlukan setidaknya lima alamat IP. Ingatlah persyaratan ini jika Anda menemukan penyimpanan Blob di jaringan virtual yang sama dengan kluster Anda.
• Jika Anda menggunakan penyimpanan Azure Blob yang berada di luar jaringan virtual kluster, buat titik akhir layanan penyimpanan di dalam jaringan virtual. Titik akhir tidak menggunakan alamat IP.

Anda memiliki opsi untuk menemukan sumber daya jaringan dan penyimpanan Blob (jika digunakan) di grup sumber daya yang berbeda dari kluster.

Ukuran simpul vFXT

VM yang berfungsi sebagai node kluster menentukan throughput permintaan dan kapasitas penyimpanan cache Anda.

Setiap simpul vFXT akan identik. Artinya, jika Anda membuat kluster tiga node, Anda akan memiliki tiga VM dengan jenis dan ukuran yang sama.

Jenis instans	vCPUs	Memory	Penyimpanan SSD lokal	Jumlah disk data maksimal	Throughput disk yang tidak di-cache	NIC (jumlah)
Standard_E32s_v3	32	256 GiB	512 GiB	32	51.200 IOPS 768 MBps	16.000 MBps (8)

Cache disk per simpul dapat dikonfigurasi dan dapat berkisaran dari 1000 GB hingga 8000 GB. 4 TB per simpul adalah ukuran cache yang direkomendasikan untuk simpul Standard_E32s_v3.

Untuk informasi tambahan tentang VM ini, baca dokumentasi Microsoft Azure: Ukuran komputer virtual yang dioptimalkan memori

Kuota akun

Pastikan langganan Anda memiliki kapasitas untuk menjalankan kluster Avere vFXT serta sistem komputasi atau klien apa pun yang digunakan. Baca Kuota untuk kluster vFXT untuk informasi lebih lanjut.

Penyimpanan data back-end

Sistem penyimpanan back-end baik menyediakan file ke cache kluster maupun menerima data yang diubah dari cache. Tentukan apakah set kerja Anda akan disimpan dalam jangka panjang dalam kontainer Blob baru atau di sistem penyimpanan yang ada (cloud atau perangkat keras). Sistem penyimpanan back-end ini disebut filer inti.

Filer inti perangkat keras

Tambahkan sistem penyimpanan perangkat keras ke kluster vFXT setelah Anda membuat kluster. Anda dapat menggunakan berbagai sistem perangkat keras populer, termasuk sistem lokal, selama sistem penyimpanan dapat dicapai dari subnet kluster.

Baca Mengonfigurasi penyimpanan untuk instruksi terperinci tentang cara menambahkan sistem penyimpanan yang ada ke kluster Avere vFXT.

Inti berkas cloud

Sistem Avere vFXT for Azure dapat menggunakan kontainer Blob kosong untuk penyimpanan back-end. Kontainer harus kosong ketika ditambahkan ke kluster - sistem vFXT harus dapat mengelola penyimpanan objeknya tanpa perlu mempertahankan data yang ada.

Tip

Jika Anda ingin menggunakan penyimpanan Azure Blob untuk back end, buat kontainer baru sebagai bagian dari pembuatan kluster vFXT. Templat pembuatan kluster dapat membuat dan mengonfigurasi kontainer Blob baru sehingga siap digunakan segera setelah kluster tersedia. Menambahkan kontainer nanti lebih rumit.

Baca Membuat Avere vFXT untuk Azure untuk informasi lebih lanjut.

Setelah Anda menambahkan kontainer penyimpanan Blob kosong sebagai filer inti, Anda dapat menyalin data ke dalamnya melalui kluster. Gunakan mekanisme penyalinan paralel dan multi-utas. Baca Memindahkan data ke kluster vFXT untuk mempelajari cara menyalin data ke kontainer baru kluster secara efisien dengan menggunakan komputer klien dan cache Avere vFXT.

Akses kluster

Kluster Avere vFXT for Azure terletak di subnet privat, dan kluster tidak memiliki alamat IP publik. Anda harus memiliki beberapa cara untuk mengakses subnet privat untuk administrasi kluster dan koneksi klien.

Opsi akses meliputi:

• Jump host - Tetapkan alamat IP publik ke VM terpisah dalam jaringan privat, dan gunakan untuk membuat terowongan TLS ke node kluster.

  Tip

  Jika Anda mengatur alamat IP publik pada pengontrol kluster, Anda dapat menggunakannya sebagai jump host. Baca Pengontrol Kluster sebagai jump host untuk informasi selengkapnya.

• Jaringan privat virtual (VPN) - Mengonfigurasi VPN titik-ke-situs atau situs-ke-situs antara jaringan privat Anda di Azure dan jaringan perusahaan.

• Azure ExpressRoute - Mengonfigurasi koneksi privat melalui mitra ExpressRoute.

Untuk detail tentang opsi ini, baca dokumentasi Azure Virtual Network tentang komunikasi internet.

Pengontrol kluster sebagai host penghubung

Jika Anda mengatur alamat IP publik pada pengontrol kluster, Anda dapat menggunakannya sebagai jump host untuk menghubungi kluster Avere vFXT dari luar subnet privat. Namun, karena pengontrol memiliki hak istimewa akses untuk memodifikasi node kluster, ini menciptakan risiko keamanan yang kecil.

Untuk meningkatkan keamanan pengontrol dengan alamat IP publik, skrip penyebaran secara otomatis membuat grup keamanan jaringan yang membatasi akses masuk ke port 22 saja. Anda selanjutnya dapat melindungi sistem dengan mengunci akses ke rentang alamat sumber IP Anda - yaitu, hanya mengizinkan koneksi dari komputer yang ingin Anda gunakan untuk akses kluster.

Saat membuat kluster, Anda dapat memilih apakah akan membuat alamat IP publik pada pengontrol kluster atau tidak.

• Jika Anda membuat jaringan virtual baru atau subnet baru, pengontrol kluster akan diberi alamat IP publik .
• Jika Anda memilih jaringan virtual dan subnet yang ada, pengontrol kluster hanya akan memiliki alamat IP privat .

Peran akses VM

Azure menggunakan kontrol akses berbasis peran Azure (Azure RBAC) untuk mengotorisasi VM kluster untuk melakukan tugas tertentu. Misalnya, pengontrol kluster memerlukan otorisasi untuk membuat dan mengonfigurasi VM node kluster. Node kluster harus dapat menetapkan atau menetapkan ulang alamat IP ke node kluster lainnya.

Dua peran Azure bawaan digunakan untuk komputer virtual Avere vFXT:

• Pengontrol kluster menggunakan peran bawaan Avere Contributor.
• Node kluster menggunakan peran bawaan Operator Avere.

Jika Anda perlu menyesuaikan peran akses untuk komponen Avere vFXT, Anda harus menentukan peran khusus Anda lalu menetapkannya ke mesin virtual saat VM tersebut dibuat. Anda tidak dapat menggunakan templat penyebaran di Marketplace Azure. Lihat Layanan dan Dukungan Pelanggan Microsoft dengan membuka tiket di portal Microsoft Azure seperti yang dijelaskan di Dapatkan bantuan dengan sistem Anda.

Langkah selanjutnya

Gambaran umum penyebaran memberikan tampilan gambaran besar dari langkah-langkah yang diperlukan untuk membuat sistem Avere vFXT for Azure dan menyiapkannya untuk menyajikan data.
