Grafico misto con colonne raggruppate e colonne in pila

Question

Salve a tutti, non ho molta esperienza con i grafici, credo di voler ottenere una cosa semplice ma è da un pò che ci provo senza trovare la soluzione ottimale.

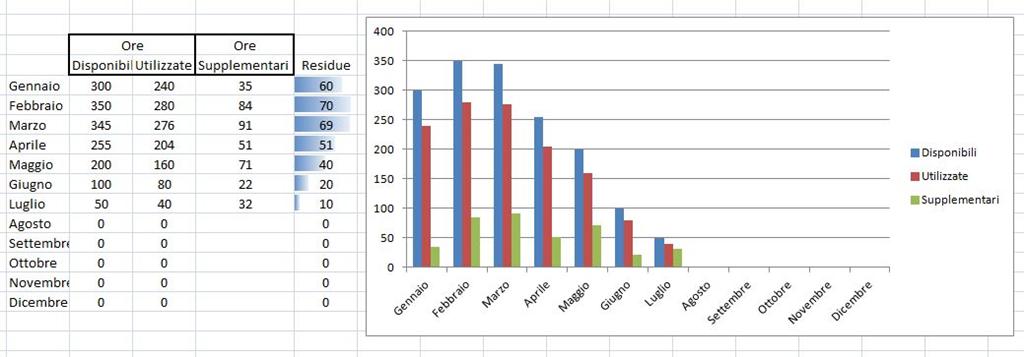

Per spiegarmi meglio provo a caricare questa immagine

In pratica quello che vorrei è rappresentare DISPONIBILI e UTILIZZATE proprio come si vede nell'esempio,

mentre vorrei che SUPPLEMENTARI apparisse SOPRA UTILIZZATE (colonna rossa+verde) ottenendo quindi

12 colonne blu e 12 colonne rosso/verdi.

Sapreste dirmi come fare?

Answer 1

Ciao Reggio, ciao Paolo

qui il file che ho preparato:

http://goo.gl/10XbMs

usa una tabella di supporto visto che per crearlo come volevi bisognava barare un po'

:-)

spero sia ciò di cui hai bisogno.

Saluti a tutti

r

p.s. rispetto alla tua mail il mio indirizzo è robb.menCHIOCCIOLAgmail.com sostituendo @ al mollusco

p.s. 2 qui https://sites.google.com/site/e90e50charts/ trovi i nostri grafici, se ti piacciono ricorda di lasciare un messaggio nel libro visite :-)

Answer 2

Ciao,

probabilmente hai già risolto però nel caso ... per invertire l'ordine delle due serie (in effetti supplementari era ovvio che dovesse stare sopra) basta andare nella scheda Progettazione>seleziona dati> selezionare la serie Supplementari e usando la freccia sposta in giù modificare l'ordine delle serie.

Per quanto riguarda la logica del grafico a noi servivano 24 barre su 12 righe di dati quindi ho dovuto creare 3 serie da 24 righe e utilizzare poi un grafico in pila ... il fatto che le si vede raggruppate a due a due è in verità il vero trucco ed è sufficiente giocare con l'asse e le etichette raggruppate su due livelli (in colonna H:I). Per il resto tutte le barre sono le 3 serie in pila

le barre blu utilizzano il valore di Disponibili e zero per le altre due serie così che non si vedono

le barre di due colori invece usano i valori di Utilizzate e Supplementare mentre Disponibili è sempre a zero.

Prossimi passi potrebbero essere di rendere il grafico dinamico all'aggiunta di nuovi dati e migliorare un po' le formule scritte di gran fretta ... appena ho tempo!

Saluti

r

Answer 3

Ciao Reggio, ciao Paolo

qui il file che ho preparato:

http://goo.gl/10XbMs



...

Bel lavoro Roberto, non ne dubitavo.

Answer 4

Grazie paolard,

ho seguito il tuo suggerimento e mi ha portato quì: http://www.4shared.com/account/home.jsp#dir=iBDoS_fW dove però mostra la creazione di grafici (molto molto interessanti) diversi da quello che ho in mente, in pratica mi aiuterebbe ad impilare le rosse e le verdi ma non ad affiancare le blu.

Gioco la carta della richiesta all'email trovato in calce.

grazie e a presto!

Answer 5

Probabilmente qui puoi trovare una risposta:

https://sites.google.com/site/e90e50/user

Chiedi via mail, l'indirizzo è in calce alla pagina.
