Registrare Azure Local con Azure Arc usando il gateway Arc

Questo articolo illustra in dettaglio come registrare Azure Local usando il gateway Azure Arc e con la configurazione del proxy abilitata. Dopo aver creato una risorsa gateway Arc nella sottoscrizione di Azure, è possibile abilitare le funzionalità del gateway Arc. Per una panoramica del gateway Arc, vedere Informazioni sul gateway Azure Arc per Azure Locale.

  • Configurare il proxy con uno script: usando questo metodo, è possibile configurare il proxy Arc con uno script. Questo metodo è utile perché non è necessario configurare manualmente il proxy Arc tra WinInet, WinHttp o variabili di ambiente.

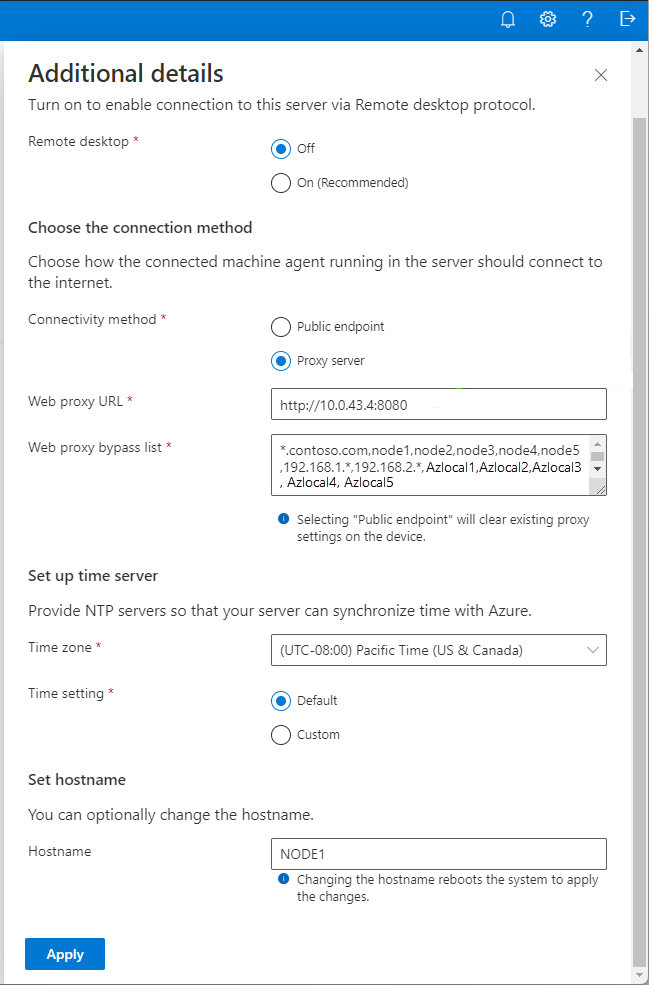

  • Configurare il proxy tramite l'app Configurator: usando questo metodo, è possibile configurare il proxy Arc tramite un'interfaccia utente. Questo metodo è utile se si preferisce non usare script o se si desidera configurare le impostazioni proxy in modo interattivo.

Prerequisiti

Passaggio 1: Ottenere l'ID gateway Arc

  • Ottieni l'ID del gateway Arc Per creare un gateway Azure Arc, vedere Configurare un gateway Azure Arc e ottenere l'ID risorsa del gateway Arc. Questa operazione è nota anche come ArcGatewayID.

    1. Nel portale di Azure passare alla risorsa gateway Arc creata.
    2. Nella pagina Panoramica copiare l'ID risorsa. Questo ID gateway Arc verrà usato in un secondo momento.

    Screenshot dell'ID risorsa nella pagina Panoramica per il gateway Azure Arc.

Passaggio 2: Impostare i parametri

  1. Impostare i parametri necessari per lo script di registrazione.

    Ecco un esempio di come modificare questi parametri per lo Invoke-AzStackHciArcInitialization script di inizializzazione.

    #Define the tenant you will use to register your machine as Arc device
$Tenant = "YourTenantID"

#Define the subscription where you want to register your Azure Local machine with Arc.
$Subscription = "yourSubscriptionID"

#Define the resource group where you want to register your Azure Local machine with Arc.
$RG = "yourResourceGroupName"

#Define the region to use to register your server as Arc device
#Do not use spaces or capital letters when defining region
$Region = "eastus"

#Define the proxy address for your Azure Local deployment to access the internet via proxy.
$ProxyServer = "http://proxyaddress:port"

#Define the bypass list for the proxy. Use comma to separate each item from the list.
# Parameters must be separated with a comma `,`.
# Use "localhost" instead of <local>
# Use specific IPs such as 127.0.0.1 without mask
# Use * for subnets allowlisting. 192.168.1.* for /24 exclusions. Use 192.168.*.* for /16 exclusions.
# Append * for domain names exclusions like *.contoso.com
# DO NOT INCLUDE .svc on the list. The registration script takes care of Environment Variables configuration.
# At least the IP address of each Azure Local machine.
# At least the IP address of the Azure Local cluster.
# At least the IPs you defined for your infrastructure network. Arc resource bridge, Azure Kubernetes Service (AKS), and future infrastructure services using these IPs require outbound connectivity.
# NetBIOS name of each machine.
# NetBIOS name of the Azure Local cluster.

$ProxyBypassList = "localhost,127.0.0.1,*.contoso.com,machine1,machine2,machine3,machine4,machine5,192.168.*.*,AzureLocal-1"

#Define the Arc gateway resource ID from Azure
$ArcgwId = "/subscriptions/yourarcgatewayid/resourceGroups/yourResourceGroupName/providers/Microsoft.HybridCompute/gateways/yourArcGatewayName"

Passaggio 3: Eseguire lo script di registrazione

Annotazioni

Se il sistema locale di Azure è preinstallato con un'immagine OEM (Original Equipment Manufacturer) obsoleta o non supportata, viene attivato automaticamente un aggiornamento. Il completamento dell'aggiornamento richiede in genere 40-45 minuti e include un riavvio del sistema. Dopo il riavvio, eseguire di nuovo il cmdlet per continuare. Per altre istruzioni sul flusso di aggiornamento, vedere Flusso di lavoro di registrazione di Azure Arc per i sistemi con immagini OEM.

  1. Eseguire lo script di registrazione arc. L'esecuzione dello script richiede alcuni minuti.

    #Invoke the registration script with Proxy and ArcgatewayID
Invoke-AzStackHciArcInitialization -TenantID $Tenant -SubscriptionID $Subscription -ResourceGroup $RG -Region $Region -Cloud "AzureCloud" -Proxy $ProxyServer -ArcGatewayID $ArcgwId -ProxyBypass $ProxyBypassList

  2. Durante il processo di registrazione di Arc, è necessario eseguire l'autenticazione con l'account Azure. Nella finestra della console viene visualizzato un codice che è necessario immettere nell'URL, visualizzato nell'app, per eseguire l'autenticazione. Seguire le istruzioni per completare il processo di autenticazione.

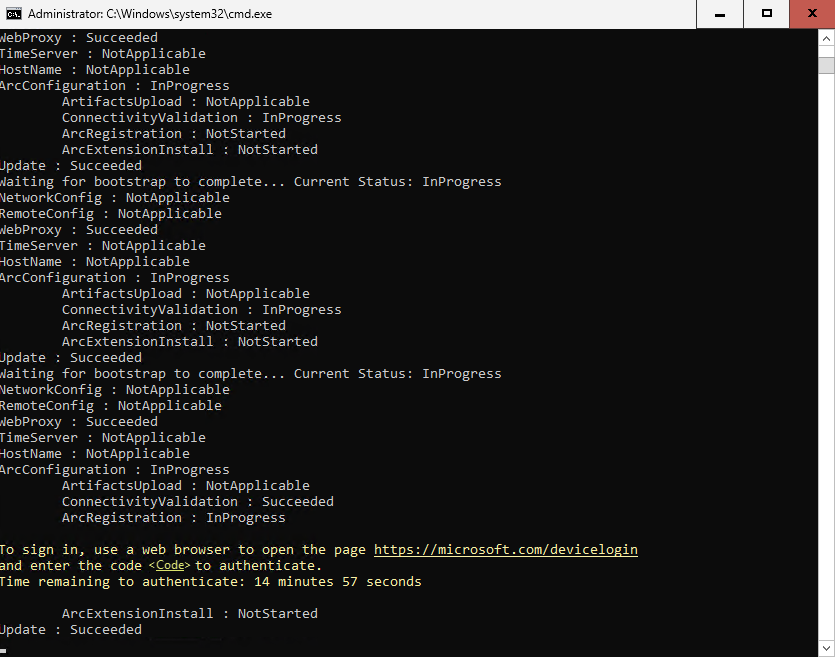

    Screenshot della finestra della console con il codice del dispositivo e l'URL da aprire.

Passaggio 4: Verificare che l'installazione del gateway Azure Arc abbia esito positivo

Al termine della registrazione, seguire questa procedura per verificare che l'installazione del gateway Azure Arc abbia esito positivo.

  1. Connettersi al primo computer locale di Azure dal sistema.

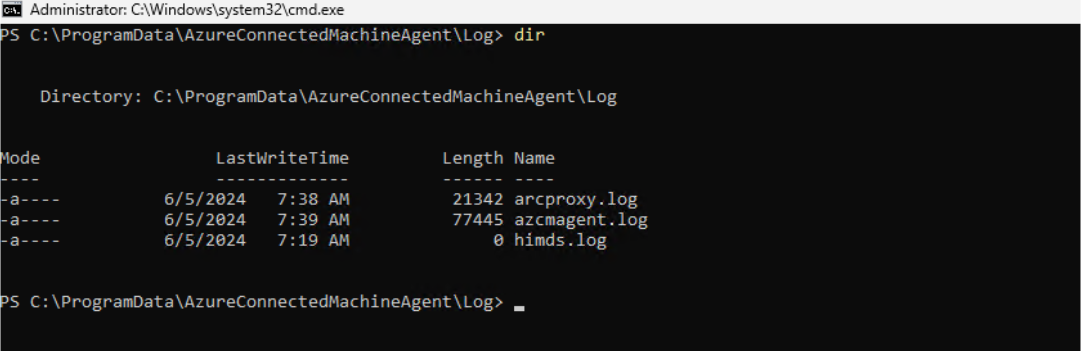

  2. Aprire il log del gateway Arc per monitorare gli endpoint reindirizzati al gateway Arc e quali continuare a usare il firewall o il proxy. È possibile trovare il log del gateway Arc all'indirizzo: c:\programdata\AzureConnectedMAchineAgent\Log\arcproxy.log.

    Screenshot che mostra il log del gateway Arc usando lo script.

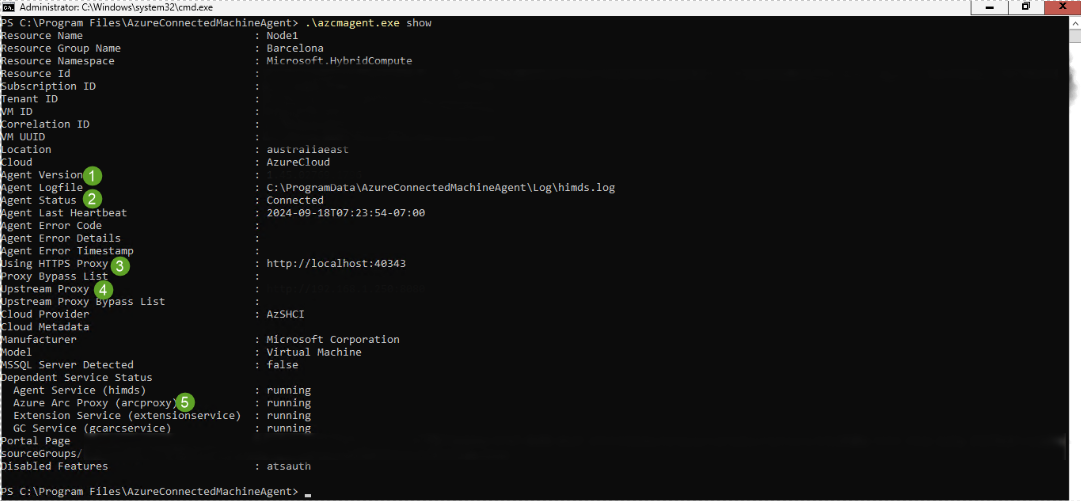

  3. Per controllare la configurazione dell'agente Arc e verificare che usi il gateway, eseguire il comando seguente:

    C:\program files\AzureConnectedMachineAgent>.\azcmagent show

    I valori visualizzati devono essere i seguenti:

    1. La versione dell'agente è 1.45 o successiva.

    2. Lo stato dell'agente dovrebbe essere connesso.

    3. L'uso del proxy HTTPS viene visualizzato come http://localhost:40343quando il gateway Arc è abilitato.

    4. Upstream Proxy mostra il server proxy aziendale e la porta.

    5. Il proxy di Azure Arc viene visualizzato come in esecuzione quando il gateway Arc è abilitato.

    Screenshot che mostra l'agente Arc con gateway tramite script.

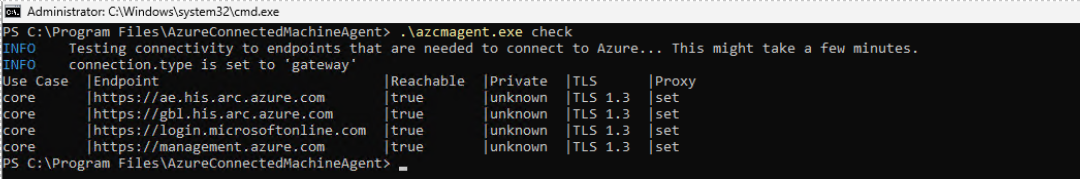

  4. Inoltre, per verificare che l'installazione sia stata eseguita correttamente, eseguire il comando seguente:

    C:\program files\AzureConnectedMachineAgent>.\azcmagent check

    La risposta deve indicare che connection.type è impostato sul gateway e la colonna Raggiungibile deve indicare true per tutti gli URL.

    Di seguito è riportato un esempio dell'agente Arc che usa il gateway Arc:

    Screenshot che mostra l'agente Arc con il gateway Arc utilizzando uno script.

    È anche possibile controllare il traffico del gateway visualizzando i log del router del gateway.

    Per visualizzare i log del router del gateway in Windows, eseguire il comando azcmagent logs in PowerShell. Nel file .zip risultante i log si trovano nella cartella C:\ProgramData\Microsoft\ArcGatewayRouter.

Questo articolo illustra in dettaglio come eseguire la registrazione usando il gateway Azure Arc in Locale di Azure senza la configurazione del proxy. È possibile eseguire la registrazione tramite lo script Arc o l'app Configurator. Per una panoramica del gateway Arc, vedere Informazioni sul gateway Azure Arc per Azure Locale.

  • Configurare con uno script: usando questo metodo, configurare le impostazioni di registrazione tramite uno script.

  • Configurare tramite l'app Configurator: configurare il gateway Azure Arc tramite un'interfaccia utente. Questo metodo è utile se si preferisce non usare script o se si desidera configurare le impostazioni di registrazione in modo interattivo.

Prerequisiti

Passaggio 1: Ottenere l'ID gateway Arc

  • Ottieni l'ID del gateway Arc Per creare un gateway Azure Arc, vedere Configurare un gateway Azure Arc e ottenere l'ID risorsa del gateway Arc. Questa operazione è nota anche come ArcGatewayID.

    1. Nel portale di Azure passare alla risorsa gateway Arc creata.
    2. Nella pagina Panoramica copiare l'ID risorsa. Questo ID gateway Arc verrà usato in un secondo momento.

    Screenshot dell'ID risorsa nella pagina Panoramica per il gateway Azure Arc.

Passaggio 2: Impostare i parametri

#Define the tenant you will use to register your machine as Arc device
$Tenant = "YourTenantID"

#Define the subscription where you want to register your Azure Local machine with Arc.
$Subscription = "yoursubscriptionID"

#Define the resource group where you want to register your Azure Local machine with Arc.
$RG = "yourresourcegroupname"

#Define the Arc gateway resource ID from Azure
$ArcgwId = "/subscriptions/yourarcgatewayid/resourceGroups/yourresourcegroupname/providers/Microsoft.HybridCompute/gateways/yourarcgatewayname"

Passaggio 3: Eseguire lo script di registrazione

Annotazioni

Se il sistema locale di Azure è preinstallato con un'immagine OEM (Original Equipment Manufacturer) obsoleta o non supportata, viene attivato automaticamente un aggiornamento. Il completamento dell'aggiornamento richiede in genere 40-45 minuti e include un riavvio del sistema. Dopo il riavvio, eseguire di nuovo il cmdlet per continuare. Per altre istruzioni sul flusso di aggiornamento, vedere Flusso di lavoro di registrazione di Azure Arc per i sistemi con immagini OEM.

Per usare la funzionalità gateway Arc per i sistemi locali di Azure senza proxy, usare solo il parametro ArcGatewayID.

  1. Eseguire lo script di inizializzazione come indicato di seguito.


#Invoke the registration script with ArcgatewayID
Invoke-AzStackHciArcInitialization -TenantID $Tenant -SubscriptionID $Subscription -ResourceGroup $RG -Region $Region -Cloud "AzureCloud" -ArcGatewayID $ArcgwId

  2. Durante il processo di registrazione di Arc, è necessario eseguire l'autenticazione con l'account Azure. Nella finestra della console viene visualizzato un codice che è necessario immettere nell'URL per eseguire l'autenticazione. Seguire le istruzioni per completare il processo di autenticazione.

    Screenshot della finestra della console con il codice del dispositivo e l'URL da aprire.

Passaggio 4: Verificare che l'installazione abbia esito positivo

Al termine della registrazione, seguire questa procedura per verificare che l'installazione del gateway Azure Arc abbia esito positivo.

  1. Connettersi al primo computer locale di Azure dal sistema.

  2. Aprire il log del gateway Arc per monitorare gli endpoint reindirizzati al gateway Arc e quelli che continuano a usare il firewall. È possibile trovare il log del gateway Arc all'indirizzo: c:\programdata\AzureConnectedMAchineAgent\Log\arcproxy.log.

    Screenshot che mostra il log del gateway Arc usando lo script.

  3. Per controllare la configurazione dell'agente Arc e verificare che usi il gateway, eseguire il comando seguente:

    C:\program files\AzureConnectedMachineAgent>.\azcmagent show

    I valori visualizzati devono essere i seguenti:

    1. La versione dell'agente è 1.45 o successiva.

    2. Lo stato dell'agente dovrebbe essere connesso.

    3. L'uso del proxy HTTPS viene visualizzato come http://localhost:40343quando il gateway Arc è abilitato.

    4. Upstream Proxy mostra il server proxy aziendale e la porta.

    5. Il proxy di Azure Arc viene visualizzato come in esecuzione quando il gateway Arc è abilitato.

    L'agente di Arc che utilizza il gateway Arc.

    Screenshot che mostra l'agente Arc con gateway tramite script.

  4. Inoltre, per verificare che l'installazione sia stata eseguita correttamente, eseguire il comando seguente:

    C:\program files\AzureConnectedMachineAgent>.\azcmagent check

    La risposta deve indicare che connection.type è impostato sul gateway e la colonna Raggiungibile deve indicare true per tutti gli URL.

    L'agente di Arc che utilizza il gateway Arc.

    Screenshot che mostra l'agente Arc con il gateway Arc utilizzando uno script.

    È anche possibile controllare il traffico del gateway visualizzando i log del router del gateway.

    Per visualizzare i log del router del gateway in Windows, eseguire il comando azcmagent logs in PowerShell. Nel file .zip risultante i log si trovano nella cartella C:\ProgramData\Microsoft\ArcGatewayRouter.

Passaggi successivi

Questa funzionalità è disponibile solo in Locale di Azure 2506 o versione successiva.
